Bug Graphique Neo AES

Hello, j'ai une Neo serial 30K depuis 1 semaine avec une carte mère première version NEO-AES, avec la plaque marron PL24IS et le gros cable noir, qui sont censées avoir le meilleur signal RGB. Effectivement, les couleurs sont géniales!..... Fin du topic, merci bonsoir.
Non plus sérieusement, tous les jeux que j'ai test marchent nikel.... sauf 3: Razion et Last Hope.... là je me dis que ce sont des jeux NGdev et donc que c'est potentiellement compréhensible, mais .... Spinmaster ne marche pas non plus. Ce matin j'ai aussi observé un truc bizarre: quand j'ai allumé la console, les couleurs étaient bizarres, plus précisément l'image était jaunie... mais en laissant la console tourner une dizaine de minutes, l'image est redevenue normale. Quand j'allume la console sans jeu, j'ai écran bleu, mais ce matin quand j'avais le soucis d'image, l'écran était noir.

Voici les symptômes et les screen:

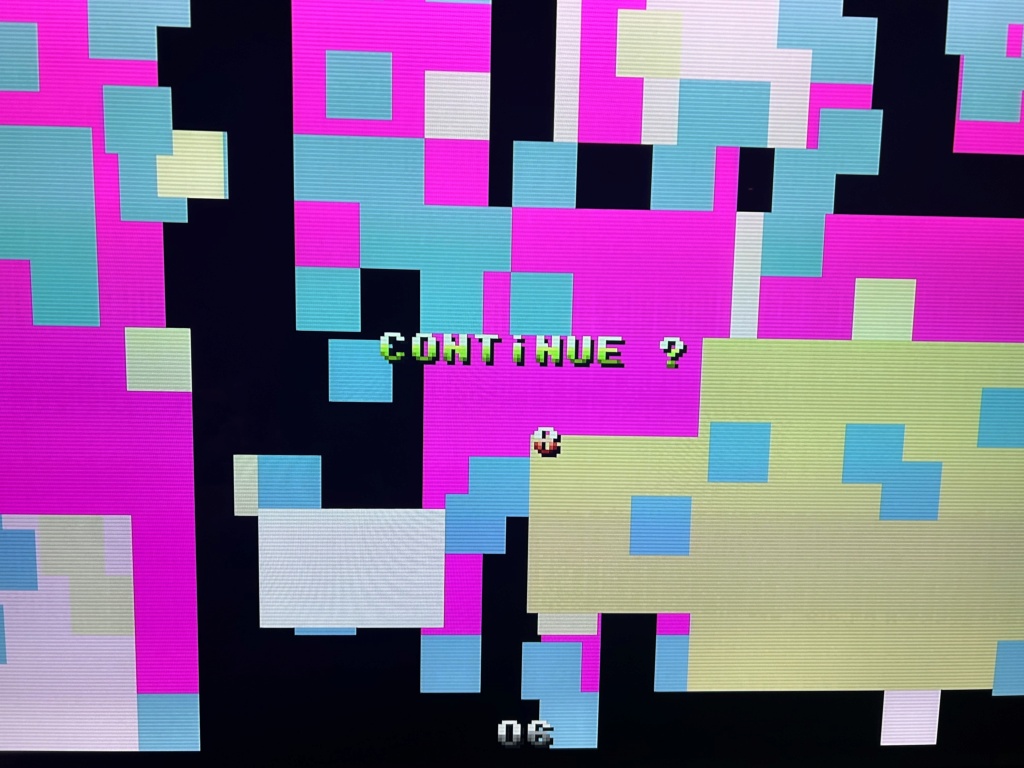

- Last hope (screen 1): le jeu se lance mais il y a de gros pixels de couleur (le vaisseau est l'un d'entre eux et il est controllable)

- Razion (screen 2): l'image est glitchée.

- Spinmaster: la plupart du temps j'ai un écran bleu quand je lance le jeu, mais 2 fois le jeu s'est lancé avec image glitchée comme Razion.

J'ai testé beacuoup d'autres jeux et tous passent nikel (sidekicks 1-3-4), Slug 3, Slug 1, MOTW, Blazing Star, etc.

Il y a des gens sur le forum qui réparent les AES sur ce genre de soucis? Merci!

Salut

Fait monter un Bios de diagnostic et afficher le résultat ici.
Problème graphique = pistes endommagés, problème de mémoire ou problème lspc2

A+

nic034 a écrit:Salut

Fait monter un Bios de diagnostic et afficher le résultat ici.
Problème graphique = pistes endommagés, problème de mémoire ou problème lspc2

A+

Ok merci. Et c'est pas chelou que ça soit que sur certains jeux mais que tous les autres passent?

nelsoninho a écrit:

nic034 a écrit:Salut

Fait monter un Bios de diagnostic et afficher le résultat ici.
Problème graphique = pistes endommagés, problème de mémoire ou problème lspc2

A+

Ok merci. Et c'est pas chelou que ça soit que sur certains jeux mais que tous les autres passent?

Tu peux aussi avoir le port cartouche avec des pistes hs (regarder autour si tu vois pas des pistes avec des zones noire ou bizarre), soit salle. Met un coup de bombe contact (pas autre chose) console à l’envers hésite pas à mettre la dose et laisse couler (a 45deg). Y’a qu’un diag qui te confirmera si tu as un chip hs ou une trace coupée.

Exemple ce que j’ai eu :

Hum, partons déjà sur les choses de base :

- vérifie ton alim en premier lieu : les jeux avec FPGA (ngdev ou darksoft) ont besoin d’au moins 2/3 ampère.
L’alimentation d’origine ne convient pas c’est certain (1A..)

- nettoyage du port avec de la bombe contact (console à l’envers) ET tous les pins de toutes cartouches au coton tige avec de l’alcool iso (10e sur Amazon), une à la fois dans le sens de la longueur.

nic034 a écrit:Hum, partons déjà sur les choses de base :

- vérifie ton alim en premier lieu : les jeux avec FPGA (ngdev ou darksoft) ont besoin d’au moins 2/3 ampère.
L’alimentation d’origine ne convient pas c’est certain (1A..)

- nettoyage du port avec de la bombe contact (console à l’envers) ET tous les pins de toutes cartouches au coton tige avec de l’alcool iso (10e sur Amazon), une à la fois dans le sens de la longueur.

ok merci je teste ca.

nic034 a écrit:Hum, partons déjà sur les choses de base :

- vérifie ton alim en premier lieu : les jeux avec FPGA (ngdev ou darksoft) ont besoin d’au moins 2/3 ampère.
L’alimentation d’origine ne convient pas c’est certain (1A..)

- nettoyage du port avec de la bombe contact (console à l’envers) ET tous les pins de toutes cartouches au coton tige avec de l’alcool iso (10e sur Amazon), une à la fois dans le sens de la longueur.

Hello Nico, je réponds à ton message de l'autre thread ici. Sur l'autre thread je demandais juste à Kogami s'il faisait encore des réparations, mais je précise que je n'ai pas d'écran vert. Enfin, hier matin, j'allume la NeO: couleurs jaunies. J'allume la console sans jeu: écran vert brievement, puis écran noir. Au bout de 10 minutes environ (j'avais mis sur pause dans Magician Lord), les couleurs revenues normales, et quand j'allume la console sans jeu, ecran bleu. Ce matin, rebelote: couleurs jaunies, et quand j'allume sans jeu, écran vert brievement, puis écran noir. Concernant l'alim, j'ai une 5V-4A, donc normalement aucun soucis, sachant en plus que j'ai le bug graphique sur Spinmaster aussi (et KOF 99, un 4e jeu qui s'ajoute à la liste). Je n'ai pas de produit contact pour tester ton conseil, mais je peux faire ça cette semaine. Concernant le BIOS, tu parles par exemple d'un unibios 4.0? Je comptais envoyer ma console pour RGB bypass, faire changer les condos et poser un bios, donc je peux te dire quand cela sera fait. Mais comme tu dis, je ne suis pas bricoleur donc j'ai pas envie de tout casser, et donc comme je suis sur Paris je demandais si des gens faisaient cela.

La première chose à faire c’est poser un support et mettre un bios de diagnostic (Google neogeo diagnostic bios) pour trouver la source des problèmes (vram, fast vram, palette ram). C’est ce que je ferai avant de faire un bypass, ou changer quoi que ce soit. Il y a peut être des problèmes de contacts ou autre.

As tu également nettoyer ton port à la bombe contact ? Peux tu prendre une capture HD de ta carte mère ?

Je peux éventuellement jeter un œil mais je ne suis pas sur Paris par contre.
Et je promets pas de résoudre le problème.

Fait quelques photos déjà et teste avec des standard standard, on avisera après


A+

https://wiki.neogeodev.org/index.php?title=System_self-test

Vert = palette ram a voir
Jaune = vram a voir

Tu peux vérifier ton port d’alimentation (oxydation) et changer ton alimentation pour faire un test ?

nic034 a écrit:https://wiki.neogeodev.org/index.php?title=System_self-test

Vert = palette ram a voir
Jaune = vram a voir

Tu peux vérifier ton port d’alimentation (oxydation) et changer ton alimentation pour faire un test ?

Je précise car je n'ai pas été clair: je n'ai pas d'écran jaune comme dans la page self-test, j'ai des "couleurs jaunies"... c'est à dire que tu vois le jeu tourner mais les couleurs sont jaunies, comme si tu avais mis un "filtre années 50" . Concernant le self-test, quand j'allume la console sans jeu, j'ai un écran vert (comme dans le lien que tu montres)... mais celui ci est bref et disparait assez rapidement pour faire place a un ecran noir.

si tu trouves quelqu’un de confiance sur Paris pour te poser un support et te mettre un bios de diagnostic tiens moi informé, on avisera avec le résultat du test. Sinon tu me relance on vera pour un mondial relai et j’y jetterai un coup d’oeil. Idéalement, il faudrait savoir quoi remplacer pour prévoir les pièces en amont et éviter de la perte de temps.

-

Je peu m’occuper de monter le support, de faire le diag et le changer les rams si elles sont concernés et on avisera après si y’a d’autres choses à faire. Idéalement, ce n’est pas le top car on est un peu dans le flou sans plus d’informations

A+

Sans cartouche tu as quoi ?
Normalement ça doit être blanc si c’est pas blanc précise la couleur.

Ça ressemble à un problème de sprite lié à la vidéo ram, fast vidéo ram ou palette ram. Tu as du texte affiché mais le reste est brouillé.

Essaye aussi de nettoyer ton port cartouche avec une bombe contact (même si j’ai des doutes sur le résultat)

-

Tu as un support pour le bios ou pas ? (si tu as un unibios c’est ok)
Il faudrait mettre un bios de diagnostic pour être sur, tu seras fixé.

A+

Hello mec, merci pour ces précisions. Je ne t'ai pas oublié, j'ai envoyé la console se faire capkitter + poser un unibios. Je te tiens informé quand je la reçois. J'ai aussi acheté du spray contact, je teste ça dès qu'elle revient par la poste.

Ok tu me diras

par rapport au bios de diagnostic, on est d'accord qu'avec un unibios 4.0 tu fais B+C+D puis hardware test, c'est bien ça?

Le bios de diagnostic c’est un autre bios plus complet et dédié au diagnostic
L’unibios contient quelque tests rien à voir.
Idéalement demande au mec qui te pose le bios de passer le bios de diag dessus ça serait mieux.

Hello

Des News ?

A+

Hello Nico, je viens de recevoir mon AES capkitée ajd, et j'ai passé de la bombe contact. Alors: plus de problèmes sur spinmaster et kof 99. Sur les jeux ngdev: last hope, je n'ai plus les soucis ou je vois les gros carrés de couleur... je peux maintenant jouer au jeu.... seul petit soucis: toutes les 10 secondes environ, l'image saute légèrement. Sur Razion, il y a toujours le même soucis d'image "morcelée" avec pixels manquants: ça n'a pas changé.
PS: razion, ca correspond a mon 2e screen la haut

Tu as quoi comme alim en amperage ?

5V 4A de Triad

Port cartouche nettoyé et test cartouche autre AES ?
Quel est le modele 3-x

Merci

pour le port cartouche, j'ai mis de la bombe contact dedans.... il faut faire autre chose?
je peux essayer de mettre beaucoup plus de bombe contact dedans?
c'est une Neo low serial 30000, donc le modèle c'est juste Neo-AES (avec la plaque marron).
Ca veut dire quoi "test cartouche autre AES"? J'ai essayé avec spinmaster, dunk dream, kof 2002... et quelques autres jeux et tout est ok... ce n'est que Razion (maintenant)...

Console à l’envers inclinée à 45 degrés , bombe contact pour faire couler le flux à l’extérieur. Bombe contact sur un coton tige, passage de chaque lamelle de la cartouche des deux côtés de haut en bas (pas de droite à gauche)

Possible que tu es du jeu dans le port cartouche ce qui provoquerai un problème de contact sur certain point.
Si tu as un pied à coulisse, mesure l’épaisseur de chaque plaque côté cartouche entre la razion et une original qui machine, je pense que celle de la ngdev sont légèrement plus fine.

J’ai déjà eu des ports cartouches fatigués et il est possible que le jeu soit incompatible avec ta révision, as tu déjà fait correctement fonctionner le jeu sur cette console ?

Problème de sprite semble-t-il, tu as un bios de diagnostic à dispo et un unibios dans la machine ?

Un petit e-mail chez eux au support en parallèle (avec photos, revision de la carte mère, et modele d’alimentation)
mailto:shop@ngdevteam.com

Test cartouche autre aes = peux tu tester ton jeu à problème sur une autre neo geo aes?

Le jeu marche sur une autre AES.
J'ai fait de droite a gauche la bombe contact sur le jeu, je peux faire de haut en bas.... pour le port cartouche, oui j'avais suivi ton conseil, à l'envers et 45 degrés (de toute façon la bombe contact ne peux pas endommager la console meme si pas a l'envers??)
Enfin, ca se tente le coton tige dans le port cartouche pour nettoyer?
