Problème graphique NeoGeo AES, je n’en ai pas profité longtemps

Salut les copains, pas pus profiter de ma NeoGeo bien longtemps, enfin elle à 30 ans je comprends très bien qu’a un moment ou un autre elle peut lacher.

Donc voilà, depuis un certain temps, de plus en plus de glitch sur ma neo-geo, le fait d’insérer les cartouches moins franchement ne résout plus le pb.

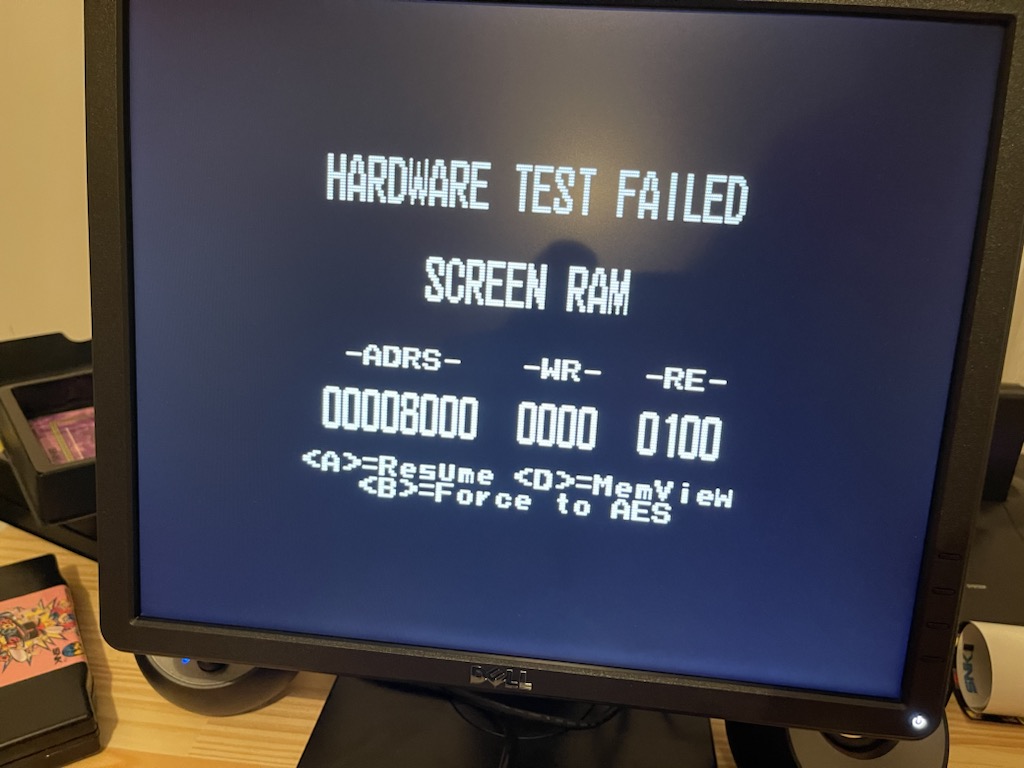

Avec l’unibios 4.0 en lançant le test hardware avec la combinaison de touche
B,C,D, ce test donne à chaque fois des erreurs VRAM.

Avec « Magician Lord »:


glitch et erreur

Avec « Kof 98 »:



glitch et erreur

Avec « Garou »:



glitch et erreur

Si je la démarre sans jeu j’ai un ecran blanc.

J’ai essayé avec une autre alim neuve, idem.

A part les glitch, les jeux n’ont pas de pb sonore et sont jouables si on n’est pas exigeant « LoL ».


Sinon, le port cartouche de la neo est propre et a été nettoyé plusieurs fois avec de l’essence F, les contacts des 3 cartouches de jeux que j’ai: magician lord, kof98 et garou sont nickel nettoyé au coton tige et essence F.

Je suis vraiment dégouté, car je n’ai pas put en profiter longtemps et j’étais vraiment heureux d’avoir retrouvé le plaisir de jouer à la NeoGeo…

Est-ce reparable, que faire d’après vous?
Changer les 2 VRAM Vidéo et/ou les 2 VRAM Palettes?
Dites moi ce que vous en pensez.

salut as tu essayé d'ouvrir ta console, d'enlever et de remettre ton unibios ? des fois ça le fait sur des unibios qui ne font pas parfaitement connexion avec la console

ensuite tu peux aussi lancer ta console et désactiver la fonction boot up Hw test dans l'unibios


edit : après une petite recherche si écran blanc = soucis unibios en principe
https://www.neogeo-system.com/t8800-ecran-blanc

donc enlever ton unibios, vérifier que les pattes sont propres et réinsérer ton unibios en place

dernièrement j'avais ma Dreamcast qui merdait avec son alim interne = ça rebootait sur certains gros jeux 3D sans cesse, après nettoyage des points de contacts niveau alim tout est rentré dans l'ordre, comme quoi les contacts c'est juste essentiel quand on a du vieux matos de 20-30 ans ...

kazki a écrit:salut as tu essayé d'ouvrir ta console, d'enlever et de remettre ton unibios ? des fois ça le fait sur des unibios qui ne font pas parfaitement connexion avec la console

ensuite tu peux aussi lancer ta console et désactiver la fonction boot up Hw test dans l'unibios


edit : après une petite recherche si écran blanc = soucis unibios en principe
https://www.neogeo-system.com/t8800-ecran-blanc

donc enlever ton unibios, vérifier que les pattes sont propres et réinsérer ton unibios en place

dernièrement j'avais ma Dreamcast qui merdait avec son alim interne = ça rebootait sur certains gros jeux 3D sans cesse, après nettoyage des points de contacts niveau alim tout est rentré dans l'ordre, comme quoi les contacts c'est juste essentiel quand on a du vieux matos de 20-30 ans ...

Merci Kazki, non comme je suis un vrai noob je n’y ai pas pensé, je test demain après-midi.
Dommage que je n’ai pas le bios d’origine pour le remplacer et tester…
je vous tiens au jus, encore merci

Je l’ai démonté rapidos ce soir, pas le temps de faire plus et ce que j’ai remarqué ne me plaît pas du tout, groumph , je crois qu’on m ‘a refilé une carotte…

Au niveau du bios il y a énormément de ponts avec des fils électriques, ça me paraît vraiment moche et stressant qu’il y en ai autant, quelques photos du la carte mère et de l’unibios.






Je testerai l’idée de kazki demain mais je ne pense pas que je ne vais dormir tranquille pfff

Bon j’ai démonté l’unibios, j’ai l’impression que plusieurs pattes sont oxidées, d’un coté comme de l’autre, voici des photos:






Je tremperais les pattes de l’unibios dans de l’essence F demain, à moins que vous ayez une meilleure idée

Salut GIGI, profite d'avoir ouvert ta console pour bien nettoyer la pcb des 2 côté. Parce que sur les photos j'ai l'impression qu'elle est assez sale/poussiéreuse.

Au pire, achète un unibios neuf sur eBay. Ça va te coûter 10€

Ça sent la ram vidéo qui bug

guile a écrit:Salut GIGI, profite d'avoir ouvert ta console pour bien nettoyer la pcb des 2 côté. Parce que sur les photos j'ai l'impression qu'elle est assez sale/poussiéreuse.

Bonne idée « guile », je viens de démonter entièrement la carte mère, elle m’a l’air un peu collante à certain endroit et poussiéreuse tu as raison.





Je nettoie ça avant d’appliquer les conseils de « kazki » dans la soirée et de la remonter pour tester, je vous tiendrai au courant, croisez les doigts pour moi ;D

pronche81 a écrit:Au pire, achète un unibios neuf sur eBay. Ça va te coûter 10€

j’en ai commandé un hier soir sur ebay…

Kategohi a écrit:Ça sent la ram vidéo qui bug

… ainsi qu’un bios de diagnostic car j’ai peur que ça ne soit plus grave comme tu le dit « Kategohi«

Peut-être pas tant que ça finalement.
À mon avis ils ont arraché le BIOS vu les straps qui a partout.
Moi je pense que ça vient d'ici.

Bon finis de nettoyer la carte mere et l’unibios que j’ai remonté.
je laisse sécher le tout et je test ce soir.

Assez pessimiste: en nettoyant, j’ai inspecté le dessous de la PCB au niveau de l’unibios et c’est une horreur, je pense que c’est un bras cassé qui a essayé de remplacer le bios… je me demande comment elle a put fonctionner jusqu’à présent cette pauvre NeoGeo.



Regardez le massacre !!!

Ha oui effectivement...

Allez courage, si vraiment rien ne s'arrange, je suis sûr que tu trouveras quelqu'un de confiance ici à qui déposer cette Neo-Geo pour d'éventuels travaux.

jumpman a écrit:Ha oui effectivement...

Allez courage, si vraiment rien ne s'arrange, je suis sûr que tu trouveras quelqu'un de confiance ici à qui déposer cette Neo-Geo pour d'éventuels travaux.

Merci

Donc j’ai nettoyé l’unibios ainsi que carte mère dessus/dessous avec une brosse à dent et de l’essence F (bien sur sans approcher la zone ou il y a les ponts filaire) en enlevant les résidus avec un sopalin.
j’ai laisser sécher, tout remonter, tout rebranché et donc voilà ce qui s’est passé.

Allumage de la console sans jeu donne toujours un écran blanc.

J’insère la première cartouche de jeu sans grand espoir et…

Avec KOF ‘98 l’intro du jeu et les écran intermédiaires nickel sans aucun glitch.

Je change je met Magician Lord pareil intro normal sans aucun glitch,

il commence a avoir de très légers parasite au bout d’un petit moment.

Je change je met Garou et la comme avant les meme glitch les meme partie de sprite qui déconne.

Je remet les autres jeux « magician lord » et « kof 98 », comportement idem, les mêmes glitch qu’avant et dés l’apparition du logo NeoGeo.


J’ai essayé de faire la manip de « Kazki » dans l’univios, mais dans mon unibios 4 en entrant avec A,B,C je n’ai pas dans le menu le choix « General Bios Settings » mais « Game Softdip settings » à la place, pourquoi?


Je essayé de l’éteindre et de la laissée débranchée 1/2 heure, re-test et idem même problème qu’hier, glitch bouillie graphique.



Un hardware test de l’univios donne le meme problème qu’hier erreur de mémoire video



J’ai commandé un autre unibios et un bios de diagnostic hier soir, je testerai ça quand je les recevrai.

Si quelqu’un à une idée entre temps ou une piste ?
Merci d’avance.

Je ne comprends vraiment pas qu ‘elle ai fonctionné 5mn nickel comme si elle était neuve (cad mieux que d’habitude) et puis pouik…

ai ai, vraiment un sale boulot sur cette console

Je pense que c'est parti pour qq heures de test de continuité...
Au cas où je te laisse un lien vers un topic sur le forum avec les points alternatifs bios sur carte mère 3-6:
https://www.neogeo-system.com/t3942-neo-aes-3-6-point-alternatif-bios

Personnellement j'enlèverai tout ça pour repartir sur des bonnes bases, mais bon il y a du travail...

Bon courage!

MLA a écrit:ai ai, vraiment un sale boulot sur cette console

Je pense que c'est parti pour qq heures de test de continuité...
Au cas où je te laisse un lien vers un topic sur le forum avec les points alternatifs bios sur carte mère 3-6:
https://www.neogeo-system.com/t3942-neo-aes-3-6-point-alternatif-bios

Personnellement j'enlèverai tout ça pour repartir sur des bonnes bases, mais bon il y a du travail...

Bon courage!

Merci pour le lien du topic qui va bien « MLA »


Sur ma NeoGeo il y a des pontages filaires sur: le Bios 531024, le HC259 et surtout le NEO-E0… oui c’est ce qu’on appelle une « carotte » LoL

D’après vous, au vus des symptômes de ma console et l’écran blanc au démarrage est-ce logique d’ôter uniquement l’UniBios, le support tulipe et les pontages filaires qui en dépendent et de tester uniquement la continuité du Bios en laissant tel-quel tous les pontages des autres composants?

Ou on est obligé de tout enlever et de tout vérifier?

Merci d’avance pour vos réponses.

Plus personne n’a d’idées, tant pis.

Vraiment un grand merci à Kazki, guile, pronche81, Kategohi, jumpman, MLA qui ont pris le temps de me répondre et de m’aider dans la limite de leur connaissance respective.

J’essayerai de mettre un autre bios quand je le recevrai, mais vu l’état des « contacts » du port tulipe, je suis très dubitatif et je pense comme MLA qu’il va falloir intervenir dessus; malheureusement je ne me suis jamais intéressé à l’électronique, l’avantage de l’émulation sûrement, ça sera l’occasion d’apprendre…

Pas le budget pour la remplacer dans l’immédiat ou de la confier à un réparateur: c’est ça d’être à la retraite de nos jours… tant pis, le plaisir de jouer à la NeoGeo était bien là donc même si ça se termine mal je ne regrette pas le retrogaming qui m’a apporté plus de plaisir que l’émulation avec les souvenirs en plus et aussi le fait d’avoir découvert ce forum de passionnés.

L’aventure ce termine ici pour moi, mais je vous dis à bientôt les copains.

Non c est que je suis pris au taf en ce moment.

En ce qui concerne ta machine il y a un problème au niveau des contacts du bios vu les straps posés.

Il faudrait au mieux de commencer dans un premier temps vérifier toutes les continuités coté composants et coté soudures voir si le bios communique bien avec la plupart des boitiers. c est qui peu engendrer des cascades d erreur plus ou moins visuelles.

Si ce n' est pas concluant il faudra partir sur les communications entre les 2 coprocesseurs .



Pour l instant papier crayon et vérifier toutes continuité bios PCB.

Dernière chose le blanc a l écran sans cartouche unibios c est comme le bleu avec celui d origine.

Le mieux c est de passer par le bios d origine mais de fortes chances que il ne détecte pas le problème.

T’inquiète c’est reparable, c’est costaud la Neogeo, y a meme eu des gars qui ont refait une carte mère Neogeo AES juste pour le fun

C’est vrai que les pattes de ton unibios etaient degueu, j’ai moi meme une AES en panne mais je ne m’en fais pas ca se repare toujours

De nos jours on arrive meme à refaire certaines puces speciales

Regarde aussi la ram video comme dit Kategohi, commande une paire de ram, pose les par dessus les anciennes sans les souder dans un premier temps

GiGi20 a écrit:Plus personne n’a d’idées, tant pis.

Vraiment un grand merci à Kazki, guile, pronche81, Kategohi, jumpman, MLA qui ont pris le temps de me répondre et de m’aider dans la limite de leur connaissance respective.

J’essayerai de mettre un autre bios quand je le recevrai, mais vu l’état des « contacts » du port tulipe, je suis très dubitatif et je pense comme MLA qu’il va falloir intervenir dessus; malheureusement je ne me suis jamais intéressé à l’électronique, l’avantage de l’émulation sûrement, ça sera l’occasion d’apprendre…

Pas le budget pour la remplacer dans l’immédiat ou de la confier à un réparateur: c’est ça d’être à la retraite de nos jours… tant pis, le plaisir de jouer à la NeoGeo était bien là donc même si ça se termine mal je ne regrette pas le retrogaming qui m’a apporté plus de plaisir que l’émulation avec les souvenirs en plus et aussi le fait d’avoir découvert ce forum de passionnés.

L’aventure ce termine ici pour moi, mais je vous dis à bientôt les copains.

C'est chaud quand même et c'est justement ce qui m'a décidé d'arrêter l'aes et les machines NG en général.

Être noob ou pas vouloir s'emm*rder avec le hardware n'est plus possible à présent avec un matériel vieux de 30 ans.
Ma dernière Neo remonte à 2019 et je streesais à chaque fois que je l'allumais ou qu'un glich apparaissait à l'écran et marre du prix des jeux!

Pour éviter de passer sur full émulateur suis passé sur ps2 ou j'ai tout ou presque les jeux et complils NG et sur Ps4 en me faisant plaisir avec des collector limit run.
Puis pour le reste des jeux manquants en effet c'est émulation.

Alors qu'on soit bien d'accord rien ne vaut l'aes mais 1- le prix des jeux qui enrichissent les spéculateurs et 2- le matériel forcément vieillissant ont sonné la fin pour moi du hardware original SNK.

Tout à fait d'accord, acheter ce matériel aujourd'hui, c'est jouer à la roulette russe ! Du coup, pareil, j'ai opté pour la PS2, j'en ai 3 en back up (à 15 euros pièces).

GiGi20 a écrit:L’aventure ce termine ici pour moi, mais je vous dis à bientôt les copains.

Tout de suite les grands mots - on se laisse pas abattre!
Même si t'y connais pas lourd en électronique, tu trouveras ici quelqu'un de confiance pour te dépanner.

pas mieux dit la Neo c'est pas un sprint mais une course de fond faut être patient

Johnny16Bit a écrit:

GiGi20 a écrit:L’aventure ce termine ici pour moi, mais je vous dis à bientôt les copains.

Tout de suite les grands mots - on se laisse pas abattre!
Même si t'y connais pas lourd en électronique, tu trouveras ici quelqu'un de confiance pour te dépanner.

Hello

Je peux me tromper mais je dirais :
Je dirai fast vram hs ou mal raccordé

Code d’erreur entre 8000-8100 sur la upper vram
https://wiki.neogeodev.org/index.php?title=VRAM
La zone est relative aux sprites :
https://wiki.neogeodev.org/index.php?title=Sprites#SCB2

Speed
Lower (slow) VRAM must be 120ns or less (3mclk).
Upper (fast) VRAM must be 35ns or less (1mclk).
-

Zone 2MN, les deux chip Sony un peu long, à vérifier puis a remplacer.
https://wiki.neogeodev.org/index.php?title=NEO-AES3-5_board

Si tu dois les remplacer et que tu veux les mettre sur support, apres contrôle des connectivités et si tu bricoles
Ne tente pas de les dessouder, commande les meme (référence identique sur eBay), coupe les pattes une par une au raz du chip et dessoude les pattes une par une tranquillement.
Tu auras moins de risque de dezinguer une pastille que de chauffer ou de vouloir le retirer d’un coup. Ce genre de chip se trouve facilement

Si tu bricoles pas, fait le faire

A+

Merci de vos messages de soutiens et d’encouragements; de mon coté j’ai contacté un de mes amis qui a un multimètre et qui sait s’en servir.

Après nos neogeo ont 30 ans, normal qu’a un moment ou un autre ça couine.

Ce soir je re-démonte tout et demain après midi je test chez lui les connexions en me servant du topic sur le forum avec les points alternatifs bios sur carte mère 3-6:
https://www.neogeo-system.com/t3942-neo-aes-3-6-point-alternatif-bios

Le truc qui me gène c’est que sur certaine pattes du bios il n’y a même pas de soudure et/ou des débuts de piste détruite ou cramé sur la carte mère, comment faire un contact la dessus?

J’espère m’en sortir, je vous dirais ce que j’ai trouvé demain soir…

Une fois que j’aurai fait ça avant de me lancer sur la soudure, je vous demanderai conseil et je me ferais la mains sur des vieux truc Electronique cassé. Après, en dehors de la contrariété c’est interessants d’apprendre un peu d’électronique pour pouvoir entretenir sur le long terme cette petite merveille
