Message  elrayzeur Lun 28 Déc 2015 - 0:32

Lut

Neo Geo AES 3-6

En voulant changer mon bios, j'ai du abimer une ou des pastilles  affraid j'ai dessoudé au décapeur puis finioler à la pompe pour vider les trous
.
J'ai aussi eu un problème avec mon support tulipe. J'ai  pausé le décapeur à côté, il a pas apprécié Rolling Eyes (décidément c'est pas mon jour).

Maintenant, que je mette ou non le bios, c'est écran blanc puis plein d'artefacts graphiques ou plein de couleur qui flash.

Du coup demain, je compte tout virer et souder direct mon bios sans support. Mais je vais surement avoir des soucis de contacts, si pastille manquante.


J'aurais donc besoin de point alternatif pour souder de fin fils qui referaient contact ou d'un scan de la carte mère, pour suivre les pistes et trouver les points de contacts.


D'avance merci.

Ciao++
elrayzeur
elrayzeur
Combo maker
Combo maker

Système(s) : AES
Messages : 740
Date d'inscription : 28/11/2014
Age : 42
Localisation : Royan

Revenir en haut Aller en bas

NEO AES 3-6 point alternatif bios Empty Re: NEO AES 3-6 point alternatif bios

Message  azel Lun 28 Déc 2015 - 0:36

Pouah ! Le decapeur affraid " you are crazy "
Bon enlève tout et fait des tofs recto verso de ta mother please (l'aes, pas ta mère)
azel
azel
1000 Mega Shock
1000 Mega Shock

Système(s) : trop comme le dit ma femme !
Messages : 2369
Date d'inscription : 26/04/2014
Age : 42
Localisation : mon cuq

Revenir en haut Aller en bas

NEO AES 3-6 point alternatif bios Empty Re: NEO AES 3-6 point alternatif bios

Message  Kategohi Lun 28 Déc 2015 - 3:26

t'aurais du couper la puce d'origine a la pince quand t'as pas l'habitude de bricoler ça.c'est écran blanc puis pleins d'artefacts graphiques ou pleins de couleurs qui flash c'est normal c'est le bios qui démarre ta machine pas de quoi s'alarmer.

ce que tu fait tu enlèves tout et avec un multi en continuité sonore tu vérifies toutes les connectivités de tes 40 pattes de contacts recto verso.si tu n'as pas de contacts sur certaines parties tu soudes un fil en repèrant ou ils vont(assez fin fil de nappe ide par ex)

t'inquiète c'est rien,ce que je conseille c'est de travailler avec une loupe tranquillement  Cool et surtout remet un support ce sera propre au moins.

c'est solide une carte aes
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/jap et Korea!!!
Messages : 8496
Date d'inscription : 13/08/2013
Age : 46
Localisation : sainte-florine 43

Revenir en haut Aller en bas

NEO AES 3-6 point alternatif bios Empty Re: NEO AES 3-6 point alternatif bios

Message  elrayzeur Lun 28 Déc 2015 - 10:49

Lut

Je viens de virer le support tulipe, de l'étain avait coulé le long de certaines pattes et collé de l'autre côté.

Pince à épilé et extraction de toutes les pattes une par une OK.

Test de continuité entre les pastilles du dessus et de dessous OK.

Test de continuité entre les pastilles du dessus et les points de suivie des pistes OK.

Là je test la continuité des pistes du dessous, en dessoudant le vernis a roussi (non mais quel abruti).

Le pire c'est que je suis loin d'être novice en soudure ça me tue, prochaine fois pas de soudure avec 39° de fièvre, on est pas aussi précis.

Pour l'usage du décapeur, je m'en servais avant, pour réparer des smartphone, ajouter de la mémoire sur des xbox ou ressouder des chips graphique de 360 et j'ai fais mes 2 converts avec cette méthode, jamais eu de soucis No .

Bon j'y retourne, en espérant que ce soit pas si grave.

Ciao++
elrayzeur
elrayzeur
Combo maker
Combo maker

Système(s) : AES
Messages : 740
Date d'inscription : 28/11/2014
Age : 42
Localisation : Royan

Revenir en haut Aller en bas

NEO AES 3-6 point alternatif bios Empty Re: NEO AES 3-6 point alternatif bios

Message  Kategohi Lun 28 Déc 2015 - 11:19

oui c'est exactement ce qu'il faut faire Very Happy
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/jap et Korea!!!
Messages : 8496
Date d'inscription : 13/08/2013
Age : 46
Localisation : sainte-florine 43

Revenir en haut Aller en bas

NEO AES 3-6 point alternatif bios Empty Re: NEO AES 3-6 point alternatif bios

Message  kogami Lun 28 Déc 2015 - 14:20

Quand une Eprom est souder des deux côté de la carte mère, faut pas se faire chier pour dessouder tout ça.
y'a plus de risque de décoller des pistes en essayant de retirer l'Eprom car même à la tresse, il te reste toujours de l'étain et tu fini pas forcer pour l'enlever.

Mon conseil, c'est de tout couper à la pince et retirer une par une chaque pin resté sur la carte et refaire les trous à l'aide d'une aiguille. C'est pas plus long, c'est propre et ça t'évite bien des galères ensuite.


Dernière édition par kogami le Lun 28 Déc 2015 - 14:25, édité 1 fois
kogami
kogami
Combo maker
Combo maker

Messages : 979
Date d'inscription : 11/01/2012

Revenir en haut Aller en bas

NEO AES 3-6 point alternatif bios Empty Re: NEO AES 3-6 point alternatif bios

Message  Kategohi Lun 28 Déc 2015 - 14:25

kogami a écrit:Quand une Eprom est souder des deux côté de la carte mère, faut pas se faire chier pour dessouder tout ça.
y'a plus de risque de décoller des pistes en essayant de retirer l'Eprom car même à la tresse, il te reste toujours de l'étain et tu fini pas forcer pour l'enlever.

Mon conseil, c'est de tout couper à la pince et retirer une par une chaque pin resté sur la carte et refaire les trous à l'aide d'une aiguille. C'est pas plus long et ça t'évite bien des galères ensuite.

Exactement super
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/jap et Korea!!!
Messages : 8496
Date d'inscription : 13/08/2013
Age : 46
Localisation : sainte-florine 43

Revenir en haut Aller en bas

NEO AES 3-6 point alternatif bios Empty Re: NEO AES 3-6 point alternatif bios

Message  elrayzeur Lun 28 Déc 2015 - 14:58

Je viens de refaire les trous avec une aiguille en chauffant avec le fer.

J'ai soudé mon bios, j'ai déjà tiré 2 fils, mais c'est toujours pas ça pale .

Je continue mes recherches.

Ciao++
elrayzeur
elrayzeur
Combo maker
Combo maker

Système(s) : AES
Messages : 740
Date d'inscription : 28/11/2014
Age : 42
Localisation : Royan

Revenir en haut Aller en bas

NEO AES 3-6 point alternatif bios Empty Re: NEO AES 3-6 point alternatif bios

Message  Kategohi Lun 28 Déc 2015 - 15:07

Fais voir une photo pour se cituer
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/jap et Korea!!!
Messages : 8496
Date d'inscription : 13/08/2013
Age : 46
Localisation : sainte-florine 43

Revenir en haut Aller en bas

NEO AES 3-6 point alternatif bios Empty Re: NEO AES 3-6 point alternatif bios

Message  elrayzeur Lun 28 Déc 2015 - 15:34

Je sais c'est une horreur.

NEO AES 3-6 point alternatif bios Dessus10


NEO AES 3-6 point alternatif bios Dessou10
elrayzeur
elrayzeur
Combo maker
Combo maker

Système(s) : AES
Messages : 740
Date d'inscription : 28/11/2014
Age : 42
Localisation : Royan

Revenir en haut Aller en bas

NEO AES 3-6 point alternatif bios Empty Re: NEO AES 3-6 point alternatif bios

Message  jumpman Lun 28 Déc 2015 - 15:59

LABEL POUSSINDOR 2015
NEO AES 3-6 point alternatif bios 165-7510


lol!
jumpman
jumpman
1000 Mega Shock
1000 Mega Shock

Messages : 9333
Date d'inscription : 17/10/2011
Age : 45

Revenir en haut Aller en bas

NEO AES 3-6 point alternatif bios Empty Re: NEO AES 3-6 point alternatif bios

Message  Kategohi Lun 28 Déc 2015 - 16:18

On voit rien,c'est surtout dessous.
il faut tout enlever a la tresse tout l'étain qu'il y a dans les trous et partout.


Après vu que tu as fais cramer le vernis tu prends de la toile émeri très fine et tu fais briller les pistes pour voir clair ,après tu repères et répares les pistes.pour finir tu repasse un peu de vernis.

pour le test hardware voir la couleur de l'écran sans cartouche insérée.
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/jap et Korea!!!
Messages : 8496
Date d'inscription : 13/08/2013
Age : 46
Localisation : sainte-florine 43

Revenir en haut Aller en bas

NEO AES 3-6 point alternatif bios Empty Re: NEO AES 3-6 point alternatif bios

Message  kogami Lun 28 Déc 2015 - 16:37

Si tu a du White Spirit n’hésite pas a en utiliser pour nettoyer le flux de soudure au coton tige.
kogami
kogami
Combo maker
Combo maker

Messages : 979
Date d'inscription : 11/01/2012

Revenir en haut Aller en bas

NEO AES 3-6 point alternatif bios Empty Re: NEO AES 3-6 point alternatif bios

Message  Kategohi Lun 28 Déc 2015 - 20:56

Alors,c'est bon tu y as fait?


Dernière édition par Kategohi le Mar 29 Déc 2015 - 5:10, édité 1 fois
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/jap et Korea!!!
Messages : 8496
Date d'inscription : 13/08/2013
Age : 46
Localisation : sainte-florine 43

Revenir en haut Aller en bas

NEO AES 3-6 point alternatif bios Empty Re: NEO AES 3-6 point alternatif bios

Message  elrayzeur Mar 29 Déc 2015 - 0:13

C'est bon c'est réparé cheers !!!!

Au cas où je vous mets les points du Bios et correspondances, ça peut être utile à d'autres.

Vue des 3 parties: Partie A le 68000-12, B c'est le Bios, C c'est des points de contacts,


NEO AES 3-6 point alternatif bios Carte_10



Système de numérotation.

NEO AES 3-6 point alternatif bios Part_d10



Qui va où?  scratch


violent
B1=____________B11=A6__________B21=____________B31=C8
B2=A35_________B12=A7__________B22=C16_________B32=C7
B3=A34_________B13=A8__________B23=C15_________B33=C6
B4=A33_________B14=A9__________B24=C14_________B34=C5
B5=A1__________B15=A10_________B25=C13_________B35=C4
B6=A2__________B16=A11_________B26=C12_________B36=C3
B7=A3__________B17=A12_________B27=C11_________B37=C2
B8=A4__________B18=Relié B19_____B28=C10_________B38=C1
B9=A5__________B19=Relié B20_____B29=C9__________B39=Relié au point derrière
B10=MASSE_____B20=Relié B19_____B30=MASSE_______B40=

Dans mon cas après nettoyage et réparation sa donne ça.

NEO AES 3-6 point alternatif bios Rypary10


Bien contant que ça refonctionne et d'avoir accès au unibios.

Ciao++


Dernière édition par elrayzeur le Mar 29 Déc 2015 - 9:14, édité 1 fois
elrayzeur
elrayzeur
Combo maker
Combo maker

Système(s) : AES
Messages : 740
Date d'inscription : 28/11/2014
Age : 42
Localisation : Royan

Revenir en haut Aller en bas

NEO AES 3-6 point alternatif bios Empty Re: NEO AES 3-6 point alternatif bios

Message  noodles Mar 29 Déc 2015 - 0:45

Cool elrayzeur,content pour toi super
noodles
noodles
1000 Mega Shock
1000 Mega Shock

Messages : 2084
Date d'inscription : 12/11/2013
Localisation : Au pays des shoots

Revenir en haut Aller en bas

NEO AES 3-6 point alternatif bios Empty Re: NEO AES 3-6 point alternatif bios

Message  Kategohi Mar 29 Déc 2015 - 2:52

c'est bien mieux--------------->par contre t'aurais du utiliser du fil plus fin (IDE) de disque dur quoi super
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/jap et Korea!!!
Messages : 8496
Date d'inscription : 13/08/2013
Age : 46
Localisation : sainte-florine 43

Revenir en haut Aller en bas

NEO AES 3-6 point alternatif bios Empty Re: NEO AES 3-6 point alternatif bios

Message  elrayzeur Mar 29 Déc 2015 - 9:13

Lut

C'est du fil d'un vieux câble imprimante. Je m'en sert pour diverse réparation depuis pas mal de temps, dénudé c'est plus fin que de l'IDE super .

Pour la suite on verra à la sortie de l'unibios 3.3. Je referais les pistes directement comme ça plus de fil et j' installerai un support tulipe neuf lol! .

Ciao++
elrayzeur
elrayzeur
Combo maker
Combo maker

Système(s) : AES
Messages : 740
Date d'inscription : 28/11/2014
Age : 42
Localisation : Royan

Revenir en haut Aller en bas

NEO AES 3-6 point alternatif bios Empty Re: NEO AES 3-6 point alternatif bios

Message  Safur Dim 10 Jan 2016 - 11:55

Je te conseille d'utiliser plutôt des supports à ressort. C'est beaucoup plus simple d'y insérer des eproms et les pattes sont plus fines que celles d'un support tulipe. Pratique pour le mettre à la place du bios neo-geo car les trous sont assez petits.
Safur
Safur
Adepte du stick
Adepte du stick

Système(s) : Neo-Geo, SNES, Megadrive, Satu
Messages : 203
Date d'inscription : 23/12/2015
Age : 41
Localisation : Toulouse

Revenir en haut Aller en bas

NEO AES 3-6 point alternatif bios Empty Re: NEO AES 3-6 point alternatif bios

Message  elrayzeur Dim 10 Jan 2016 - 13:04

Salut Safur.

Tu aurais un lien pour ces petits support. J'en ai déjà vue mais je ne connais pas le nom exacte, cela pourais m'être utile pour mon futur hack puzzle crazy et mon unibios au passage.

Ciao++
elrayzeur
elrayzeur
Combo maker
Combo maker

Système(s) : AES
Messages : 740
Date d'inscription : 28/11/2014
Age : 42
Localisation : Royan

Revenir en haut Aller en bas

NEO AES 3-6 point alternatif bios Empty Re: NEO AES 3-6 point alternatif bios

Message  kogami Dim 10 Jan 2016 - 13:11

Je confirme aussi car ceux que j'ai sont un peux galère à l'utilisation.

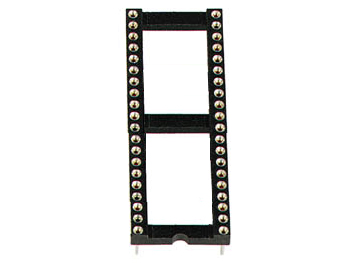

En gros, éviter ça.
NEO AES 3-6 point alternatif bios Img1_893

Mais prenez ça à la place.
NEO AES 3-6 point alternatif bios Xxp
kogami
kogami
Combo maker
Combo maker

Messages : 979
Date d'inscription : 11/01/2012

Revenir en haut Aller en bas

NEO AES 3-6 point alternatif bios Empty Re: NEO AES 3-6 point alternatif bios

Message  Safur Dim 10 Jan 2016 - 20:54

Il s'agit de "supports lyre"
Tu peux en trouver sur ebay. J'en avais pris chez un vendeur chinois mais je ne le retrouve pas...

EDIT: c'est bon voici le lien pour des DIP 42 (moins de 4€ les 10 fdpin)
http://www.ebay.fr/itm/371098517629?_trksid=p2057872.m2749.l2649&ssPageName=STRK%3AMEBIDX%3AIT
Safur
Safur
Adepte du stick
Adepte du stick

Système(s) : Neo-Geo, SNES, Megadrive, Satu
Messages : 203
Date d'inscription : 23/12/2015
Age : 41
Localisation : Toulouse

Revenir en haut Aller en bas

NEO AES 3-6 point alternatif bios Empty Re: NEO AES 3-6 point alternatif bios

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
