Problème graphique AES
Ami neogeotiste bonjours !
Je vien de m'inscrire sur le forum et je demande deja votre aide .
Pendant les vacances j'ai repéré une neogeo en deco au dessus d'une présentoir d'un cashconverter. Jai fini par motiver le gérant de me la vendre . C'est une AES 3-5. Le vendeur m'a dit que c'était une version jap. Model: neo-o serial 077289. Et donc en loose. Il m'a indiqué avoir essayé de ressouder des truc dedans. Effectivement en démontant des soudures on été refaite au niveau de ram. (workram) jai pris une alim atx pour alimenter la console en 5v en remplacement de l'alim d'origine pro-pow 2. Donc j'ai obtenu un ecran rouge. Jai donc déssouder la ram a la station air chaud et decouvert trois piste coupé en dessous. Jai ponté jusqu'au 68000.j'ai donc obtenu un écran bleu cette foi...
N'ayant pas de jeux et voyant cette pauvre machine sans activité. Je lui est offert une cartouche 161in1. J'obtiens bien l'écran bleu sans cartouches. Mais des artefact avec des caractères avec une cartouche.
Avez vous deja rencontré se genre de bug graphique ? J'ai ponté au niveau du port manette pour lancer un jeux mais j'ai meme pas de musique...
Je vien de m'inscrire sur le forum et je demande deja votre aide .
Pendant les vacances j'ai repéré une neogeo en deco au dessus d'une présentoir d'un cashconverter. Jai fini par motiver le gérant de me la vendre . C'est une AES 3-5. Le vendeur m'a dit que c'était une version jap. Model: neo-o serial 077289. Et donc en loose. Il m'a indiqué avoir essayé de ressouder des truc dedans. Effectivement en démontant des soudures on été refaite au niveau de ram. (workram) jai pris une alim atx pour alimenter la console en 5v en remplacement de l'alim d'origine pro-pow 2. Donc j'ai obtenu un ecran rouge. Jai donc déssouder la ram a la station air chaud et decouvert trois piste coupé en dessous. Jai ponté jusqu'au 68000.j'ai donc obtenu un écran bleu cette foi...
N'ayant pas de jeux et voyant cette pauvre machine sans activité. Je lui est offert une cartouche 161in1. J'obtiens bien l'écran bleu sans cartouches. Mais des artefact avec des caractères avec une cartouche.
Avez vous deja rencontré se genre de bug graphique ? J'ai ponté au niveau du port manette pour lancer un jeux mais j'ai meme pas de musique...
exor_6- Nouvelle recrue
- Messages : 19
Date d'inscription : 23/09/2019
Re: Problème graphique AES
As tu tenté vérification du bios s’il est sur port tulipe et decrassage du port cartouche ?
Ta 161 en 1 est une mvs ou une aes ?
Ta 161 en 1 est une mvs ou une aes ?
kazki- 1000 Mega Shock
- Système(s) : AES MVS PGM CPS2 NAOMI
Messages : 8600
Date d'inscription : 22/10/2018
Re: Problème graphique AES
Merci kazki d'avoir repondu. C'est une cartouches aes. Le bios est d'origine j'ai refait les soudure au cas ou. Le nettoyage du port je pense l'avoir fait correctement mais je vais recommencer.
Envoyé depuis l'appli Topic'it
Envoyé depuis l'appli Topic'it
exor_6- Nouvelle recrue
- Messages : 19
Date d'inscription : 23/09/2019
Re: Problème graphique AES
Une 3.5 pour un nº de série 077289... En es-tu bien sûr? Ça ne changera pas grand chose mais je pensais que les 3.5 commençaient dans les nº 150.000...
Sinon il faudra attendre que les experts te répondent car je ne m'y connais pas du tout, désolé, mais tu devrais trouver la solution bientôt avec leur aide. Courage
Sinon il faudra attendre que les experts te répondent car je ne m'y connais pas du tout, désolé, mais tu devrais trouver la solution bientôt avec leur aide. Courage
Frizen- 1000 Mega Shock
- Messages : 3867
Date d'inscription : 27/05/2017
Re: Problème graphique AES
Il est possible alors que le boitier ne va pas avec la carte mere... Le vendeur en n'avais quelque une. Peu etre les a t'il mélanger. Il est possible alors que l'alim ne se fait pas en 5v ?
Envoyé depuis l'appli Topic'it
Envoyé depuis l'appli Topic'it
exor_6- Nouvelle recrue
- Messages : 19
Date d'inscription : 23/09/2019
Re: Problème graphique AES
Sauf erreur les 9v ont une bobine sur la pcb
Tu as bien une 3-5 qui me semble fonctionner en 5v, car il manque le regulateur de tension LM2576 en dessous du bouton reset
Tu as bien une 3-5 qui me semble fonctionner en 5v, car il manque le regulateur de tension LM2576 en dessous du bouton reset
exor_6 a écrit:Il est possible alors que le boitier ne va pas avec la carte mere... Le vendeur en n'avais quelque une. Peu etre les a t'il mélanger. Il est possible alors que l'alim ne se fait pas en 5v ?
Envoyé depuis l'appli Topic'it
kazki- 1000 Mega Shock
- Système(s) : AES MVS PGM CPS2 NAOMI
Messages : 8600
Date d'inscription : 22/10/2018
Re: Problème graphique AES
exor_6 a écrit:Il est possible alors que le boitier ne va pas avec la carte mere... Le vendeur en n'avais quelque une. Peu etre les a t'il mélanger. Il est possible alors que l'alim ne se fait pas en 5v ?
Envoyé depuis l'appli Topic'it
C'est possible, en effet. Est-ce que tu vois écrit 3.5 sur ta carte mère? Je crois que ça se trouve sur le côté droit. Pour l'alim il faudrait que tu fasses une photo.
EDIT: Kazi t'a répondu, il en sait sans doute plus que moi
Frizen- 1000 Mega Shock
- Messages : 3867
Date d'inscription : 27/05/2017
exor_6- Nouvelle recrue
- Messages : 19
Date d'inscription : 23/09/2019
Re: Problème graphique AES
C’est le gros foutoir chez SNK rien n’est dit qu’une 3-4 ou 3-5 doit avoir un serial plus élevé que les 3-3
J’ai vu des « low serial » en 3-4 et 5V, alors qu’une carte mere 3-3 fonctionne en principe en 9v
J’ai vu des « low serial » en 3-4 et 5V, alors qu’une carte mere 3-3 fonctionne en principe en 9v
kazki- 1000 Mega Shock
- Système(s) : AES MVS PGM CPS2 NAOMI
Messages : 8600
Date d'inscription : 22/10/2018
Re: Problème graphique AES
la série 3.5 commence à 70000 donc c'est bien une 3.5
william95170- 1000 Mega Shock
- Système(s) : AES 3.6 Vectrex PS3 PS4 Switch
Messages : 1059
Date d'inscription : 14/09/2018
Age : 53
Localisation : Val d'Oise (95)
Re: Problème graphique AES
J'ai nettoyé le port cartouche avec un pcb entre une lingette alcool 70° plié en deux. Sa donne rien de plus
Envoyé depuis l'appli Topic'it
Envoyé depuis l'appli Topic'it
exor_6- Nouvelle recrue
- Messages : 19
Date d'inscription : 23/09/2019
Re: Problème graphique AES
aie en plus j'avais pas lu que tu n'avais pas de son, donc il se pourrait que les dégats soient plus grave comme quelqu'un qui aurait branché du 9v sur une console 5v qui ne possède pas de régulateur de tension ...
cela dit ça reste à prendre avec des pincettes, idéalement il faudrait tester avec une vraie cartouche aes ...
en tous cas tu m'as l'air assez calé, ne serait ce que pour avoir dessoudé une ram, puis la ressouder ensuite
de plus ton alim atx peut également être source de problème ...
reste l'avis des vrais experts comme ryo, nico ou kategohi
cela dit ça reste à prendre avec des pincettes, idéalement il faudrait tester avec une vraie cartouche aes ...
en tous cas tu m'as l'air assez calé, ne serait ce que pour avoir dessoudé une ram, puis la ressouder ensuite
de plus ton alim atx peut également être source de problème ...
reste l'avis des vrais experts comme ryo, nico ou kategohi
exor_6 a écrit:J'ai nettoyé le port cartouche avec un pcb entre une lingette alcool 70° plié en deux. Sa donne rien de plus
Envoyé depuis l'appli Topic'it
kazki- 1000 Mega Shock
- Système(s) : AES MVS PGM CPS2 NAOMI
Messages : 8600
Date d'inscription : 22/10/2018
Re: Problème graphique AES
Rooo nooooonnn....
Le gars de cashconverter m'a dit que je pouvais brancher une alim de mgadrive. Il la peu etre fait pour ses test avant moi.
Envoyé depuis l'appli Topic'it
Le gars de cashconverter m'a dit que je pouvais brancher une alim de mgadrive. Il la peu etre fait pour ses test avant moi.
Envoyé depuis l'appli Topic'it
exor_6- Nouvelle recrue
- Messages : 19
Date d'inscription : 23/09/2019
Re: Problème graphique AES
Salut
Ça sent pas bon la ram hs ou les pistes coupés.
Inspection à la loupe et bios de diag.
A+
Ça sent pas bon la ram hs ou les pistes coupés.
Inspection à la loupe et bios de diag.
A+
nic034- 1000 Mega Shock
- Messages : 2940
Date d'inscription : 03/01/2016
Age : 46
Localisation : Montpellier
Re: Problème graphique AES
avant de te répondre, je ne savais meme pas à quoi correspondait une Pro Pow 2, mais tes photos montrant une absence de bobine près du bouton reset et l'absence du régulateur de tension m'ont fait penser à une 5v
et là en cherchant à quoi correspond une pro pow2 c'est bien du 5v, donc si le gars du cash te dit alim megadrive y a de fortes chances qu'il ait essayé avant toi, sans quoi il n'aurait sûrement pas mis en décoration mais l'aurait vendue ...
et qu'il ait cramé qq composants par la meme occasion ...
regarde la vram et les fameux cxk5814
edit : nico a parlé
et là en cherchant à quoi correspond une pro pow2 c'est bien du 5v, donc si le gars du cash te dit alim megadrive y a de fortes chances qu'il ait essayé avant toi, sans quoi il n'aurait sûrement pas mis en décoration mais l'aurait vendue ...
et qu'il ait cramé qq composants par la meme occasion ...
regarde la vram et les fameux cxk5814
edit : nico a parlé
exor_6 a écrit:Rooo nooooonnn....
Le gars de cashconverter m'a dit que je pouvais brancher une alim de mgadrive. Il la peu etre fait pour ses test avant moi.
Envoyé depuis l'appli Topic'it
kazki- 1000 Mega Shock
- Système(s) : AES MVS PGM CPS2 NAOMI
Messages : 8600
Date d'inscription : 22/10/2018
Re: Problème graphique AES
Donc meme avec un écran bleu sans cartouche il est possible que des composants soient endommagé ou des piste coupé ?
Je vais donc commander un bios diag et de la vram. Y'a t'il un schéma spécifique au carte mere 3.5 ? Je vais examiné la carte en attendant que sa arrive.
Si elle a été alimentée en 9v d'autre composants aurait pu être griller ?
Un grand grand a vous tous pour votre aide!!
Envoyé depuis l'appli Topic'it
Je vais donc commander un bios diag et de la vram. Y'a t'il un schéma spécifique au carte mere 3.5 ? Je vais examiné la carte en attendant que sa arrive.
Si elle a été alimentée en 9v d'autre composants aurait pu être griller ?
Un grand grand a vous tous pour votre aide!!
Envoyé depuis l'appli Topic'it
exor_6- Nouvelle recrue
- Messages : 19
Date d'inscription : 23/09/2019
Re: Problème graphique AES
Kathegohi pourra peut être te répondre, il a plus l’habitude que moi
nic034- 1000 Mega Shock
- Messages : 2940
Date d'inscription : 03/01/2016
Age : 46
Localisation : Montpellier
Re: Problème graphique AES
Salut Nico,comment va?
Sinon pour en revenir sur la 3.5 normalement elle est en 9v donc alim mégadrive.

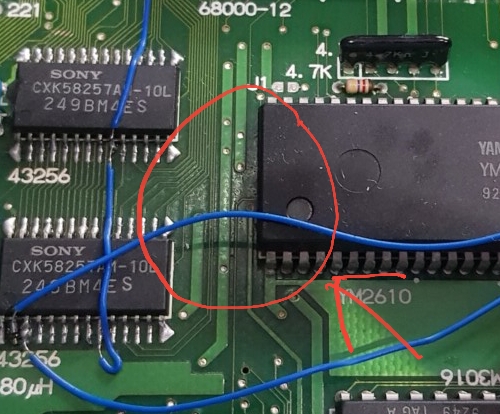

Fais une photo grand format du circuit,par contre il y a de la pourriture vers les deux composants (work ram) et le symthétiseur ym2610.
Il va falloir voir si entre le 68000 et les rams si tout passe.
Sur la pourriture il faut passer un coup de toile car les pistes n'existent plus sous le vernis.surement dessouder le ym2610.
C'est ou les interventions qui ont été faites sur carte?
Les composants sont normalement pas endommagés mais il y a des défauts de connectivité.
Il faut aussi passer par une cartouche snk pour faire les test.
Sinon pour en revenir sur la 3.5 normalement elle est en 9v donc alim mégadrive.
Fais une photo grand format du circuit,par contre il y a de la pourriture vers les deux composants (work ram) et le symthétiseur ym2610.
Il va falloir voir si entre le 68000 et les rams si tout passe.
Sur la pourriture il faut passer un coup de toile car les pistes n'existent plus sous le vernis.surement dessouder le ym2610.
C'est ou les interventions qui ont été faites sur carte?
Les composants sont normalement pas endommagés mais il y a des défauts de connectivité.
Il faut aussi passer par une cartouche snk pour faire les test.
Kategohi- 1000 Mega Shock
- Système(s) : neo geo aes us/jap et Korea!!!
Messages : 8496
Date d'inscription : 13/08/2013
Age : 46
Localisation : sainte-florine 43
Re: Problème graphique AES
Kategohi tu es sur pour le 9v ?
Car à en croire ici https://wiki.neogeodev.org/index.php?title=NEO-AES3-5_board
Ils marquent « Can work with 5V or 9V power supplies depending on board configuration (both were planned) »
Et en l’absence de bobine et de LM2576 amha ce serait une 5v ...
Car à en croire ici https://wiki.neogeodev.org/index.php?title=NEO-AES3-5_board
Ils marquent « Can work with 5V or 9V power supplies depending on board configuration (both were planned) »
Et en l’absence de bobine et de LM2576 amha ce serait une 5v ...
kazki- 1000 Mega Shock
- Système(s) : AES MVS PGM CPS2 NAOMI
Messages : 8600
Date d'inscription : 22/10/2018
Re: Problème graphique AES
J'ai eu des 3.5 en 9v (la photo de celle que tu mets elle est modifiée comme la tienne c'est bien 5v)
Dernière édition par Kategohi le Lun 23 Sep 2019 - 23:05, édité 2 fois
Kategohi- 1000 Mega Shock
- Système(s) : neo geo aes us/jap et Korea!!!
Messages : 8496
Date d'inscription : 13/08/2013
Age : 46
Localisation : sainte-florine 43
Re: Problème graphique AES
D'accord.

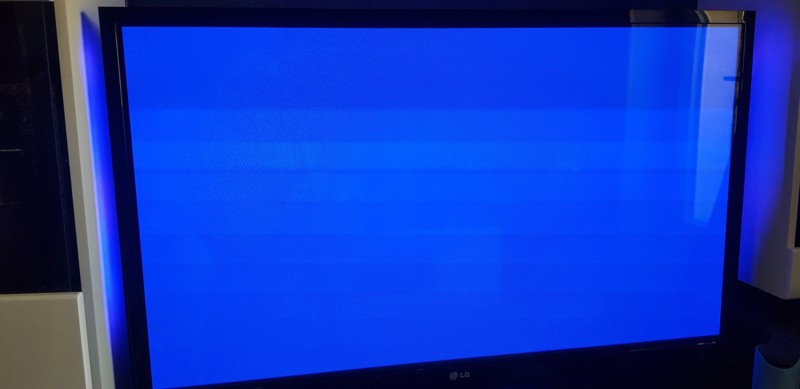

Tu as un écran bleu et ce qu'il faudrait ça serait essayé sur une cartouche originale déjà.
L'écran bleu veut dire que tous les tests on s'était passé que les composants sont fonctionnels normalement à 100 %
Tu as un écran bleu et ce qu'il faudrait ça serait essayé sur une cartouche originale déjà.
L'écran bleu veut dire que tous les tests on s'était passé que les composants sont fonctionnels normalement à 100 %
Kategohi- 1000 Mega Shock
- Système(s) : neo geo aes us/jap et Korea!!!
Messages : 8496
Date d'inscription : 13/08/2013
Age : 46
Localisation : sainte-florine 43
Re: Problème graphique AES
Essaie de t'assurer que les cartouches et le connecteur soit bien contacter tous les deux.
Il faut tout nettoyer tout connecteur cartouche.
Bleu et mosaïque avec cartouche attention au court-circuit sous la PCB.
Il faut tout nettoyer tout connecteur cartouche.
Bleu et mosaïque avec cartouche attention au court-circuit sous la PCB.
Kategohi- 1000 Mega Shock
- Système(s) : neo geo aes us/jap et Korea!!!
Messages : 8496
Date d'inscription : 13/08/2013
Age : 46
Localisation : sainte-florine 43
Re: Problème graphique AES
Hello tout le monde. J'ai testé avec ma chérie la conductivité de derrière la carte mere jusqu'à l'intérieur de la cartouche tout va bien. Il y a 4.8v a l'entrée de la cartouche. Quelques auraient une cartouches meme un titres nul a me louer pour un essai ?
Envoyé depuis l'appli Topic'it
Envoyé depuis l'appli Topic'it
exor_6- Nouvelle recrue
- Messages : 19
Date d'inscription : 23/09/2019
Neo Geo HS
Salut,
si ca t’intéresse je peux te vendre une Samurai Spirits 2 en Loose à 30€fdpout pour que tu puisse faire des test
si ca t’intéresse je peux te vendre une Samurai Spirits 2 en Loose à 30€fdpout pour que tu puisse faire des test
kogami- Combo maker
- Messages : 977
Date d'inscription : 11/01/2012
