Problème Glitch neogeo CD

3 participants

Aller en bas

Problème Glitch neogeo CD Empty Problème Glitch neogeo CD

Message  sgv46 Dim 6 Nov 2022 - 15:09

Bonjour je viens de récupérer une Neogeo CD HS elle présente des glitch d'affichage, je pense a une piste sectionné mais sans schéma ce n'est pas évident, aussi je viens voir si quelqu'un a une idée d'où peux venir ce problème ou vers quel chip je dois orienter mes recherches ?

Problème Glitch neogeo CD S-l16010
Problème Glitch neogeo CD S-l16011

Problème Glitch neogeo CD Helena11
Problème Glitch neogeo CD Helena13
Problème Glitch neogeo CD Helena12

Merci d'avance

sgv46
Nouvelle recrue
Nouvelle recrue

Messages : 7
Date d'inscription : 06/11/2022

Revenir en haut Aller en bas

Problème Glitch neogeo CD Empty Re: Problème Glitch neogeo CD

Message  MLA Dim 6 Nov 2022 - 16:44

Salut!

Peux tu nous faure une photo haute resolution de la partie de la carte mere qui traite l'image, p+rocesseurs et pistes?

C'est la partie interface processuers video ci dessous:
Problème Glitch neogeo CD Neogeocdmb_couleur
MLA
MLA
Adepte du stick
Adepte du stick

Système(s) : Neo Geo AES MVS CD
Messages : 195
Date d'inscription : 02/02/2022
Localisation : Strasbourg

Revenir en haut Aller en bas

Problème Glitch neogeo CD Empty Re: Problème Glitch neogeo CD

Message  sgv46 Dim 6 Nov 2022 - 18:16


sgv46
Nouvelle recrue
Nouvelle recrue

Messages : 7
Date d'inscription : 06/11/2022

Revenir en haut Aller en bas

Problème Glitch neogeo CD Empty Re: Problème Glitch neogeo CD

Message  nic034 Dim 6 Nov 2022 - 18:30

Sans sent la RAM hs (vram), il faudrait lancer un bios de diag mais sur ce type de matériel..
nic034
nic034
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS
Messages : 2248
Date d'inscription : 03/01/2016
Age : 44
Localisation : Montpellier

Revenir en haut Aller en bas

Problème Glitch neogeo CD Empty Re: Problème Glitch neogeo CD

Message  sgv46 Dim 6 Nov 2022 - 18:36

En discutant a droite et a gauche ce cas est très représentatif d'une piste couper, mais la carte est très propre pas de trace d'oxydation.

sgv46
Nouvelle recrue
Nouvelle recrue

Messages : 7
Date d'inscription : 06/11/2022

Revenir en haut Aller en bas

Problème Glitch neogeo CD Empty Re: Problème Glitch neogeo CD

Message  nic034 Dim 6 Nov 2022 - 18:45

Oui c’est aussi possible en effet ou un IC mal soudé.
Si tu peux faire pression sur les IC ou la carte mère sur certaines zone, tu trouveras peut être d’où ça peu venir plus simplement
nic034
nic034
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS
Messages : 2248
Date d'inscription : 03/01/2016
Age : 44
Localisation : Montpellier

Revenir en haut Aller en bas

Problème Glitch neogeo CD Empty Re: Problème Glitch neogeo CD

Message  sgv46 Dim 6 Nov 2022 - 21:30

Apres de multiple pression sur la carte mère et les IC rien ne change, je continu mes recherches.

sgv46
Nouvelle recrue
Nouvelle recrue

Messages : 7
Date d'inscription : 06/11/2022

Revenir en haut Aller en bas

Problème Glitch neogeo CD Empty Re: Problème Glitch neogeo CD

Message  MLA Dim 6 Nov 2022 - 22:38

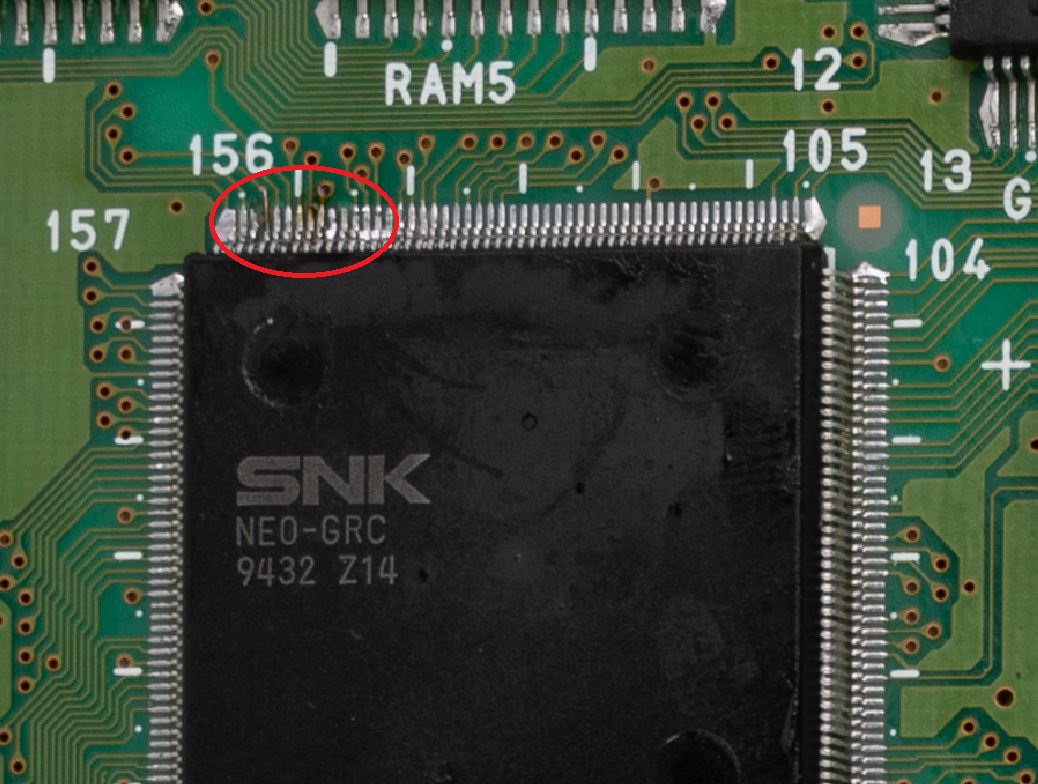

As tu verifié le processeur NEO-GRC, pin 153, le pad me semble pas top:
Problème Glitch neogeo CD Capture
MLA
MLA
Adepte du stick
Adepte du stick

Système(s) : Neo Geo AES MVS CD
Messages : 195
Date d'inscription : 02/02/2022
Localisation : Strasbourg

Revenir en haut Aller en bas

Problème Glitch neogeo CD Empty Re: Problème Glitch neogeo CD

Message  sgv46 Lun 7 Nov 2022 - 10:34

MLA a écrit:As tu verifié le processeur NEO-GRC, pin 153, le pad me semble pas top:
Problème Glitch neogeo CD Capture

Oui j,ai vérifié le processeur en fait c'est moi qui est fait une bêtise en recap le processeur, mais tout est fonctionnel à ce niveau après réparation de la piste manquante et des pâtes tordus, les glitch été présents avant et après ma connerie.
Le soucis ne viens pas de la même si je suis passer à côté de la catastrophe.

sgv46
Nouvelle recrue
Nouvelle recrue

Messages : 7
Date d'inscription : 06/11/2022

Revenir en haut Aller en bas

Problème Glitch neogeo CD Empty Re: Problème Glitch neogeo CD

Message  sgv46 Lun 7 Nov 2022 - 21:16

Desoudage de la vram et inversion , reflow des différent chip et toujours le même soucis.
par contre pouvez vous me dire à quel composant cms la mention BF fait référence car j ai de la continuité sur tous les BF 7 8 au dos de la carte mais pas sur le BF9 car s’il s’agit d’un fusible cms peut être que le problème viens de la.

sgv46
Nouvelle recrue
Nouvelle recrue

Messages : 7
Date d'inscription : 06/11/2022
