Message  coux2 Mar 17 Mai 2022 - 12:56

Bonjour à tous,

Je vais vous présenter un nouveau Mod de mon cru pour remplacer le bios sur les CDZ et Top Loading.
Sur les Front Loading c'est du format standard c'est facile à remplacer.

Comme on le sait tous, NeoTurf ne commercialise plus depuis un moment son NeoBiosMasta CD a cause d'un problème de compatibilité avec certaines NGCD et la version 2022 (qui est sublime) est passée très furtivement.

J'aurais pu copier tout bêtement l'idée de NeoTurf pour fabriquer mon adaptateur de bios, mais je suis parti d'une autre idée.
Si sa version 2022 ne nécessite plus de découpe de la console, elle a 3 défauts :
- C'est indisponible en permanence
- Est-ce que ça passe sur une CDZ ??
- Ce n'est pas compatible avec le SD-Loader de Furrtek, il faut remettre le bios d'origine.

Je souhaitais un mod 100% compatible avec toutes les version de NGCD et résoudre les problèmes d'emplacements et surtout aucune découpe.

J'ai donc décidé de commencer par la base : concevoir un petit adaptateur SOP40 qui se soude à la place du BIOS original.

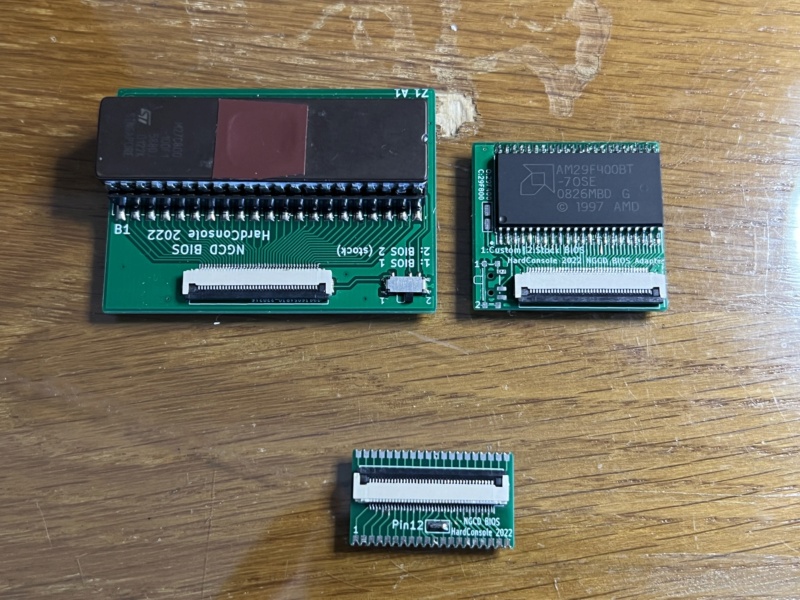

Petite photo de famille dans un premier temps :
Installer un Unibios ou Debug Bios sur Neo Geo Top loading ou CDZ (nouveau mod) Img_9710

En haut 2 PCB au format DIP sur support (ou sans) et l'autre au format SOP.
Les 2 sont prévus pour accueillir du Dual BIOS en option.

En dessous l'adaptateur à souder à la place du BIOS d'origine.

Alors pourquoi du Dual Bios?
Justement pour pouvoir revenir au bios original en cas de passage au SD Loader !
Il n'est plus dispo pour le moment mais des clones commencent à sortir.

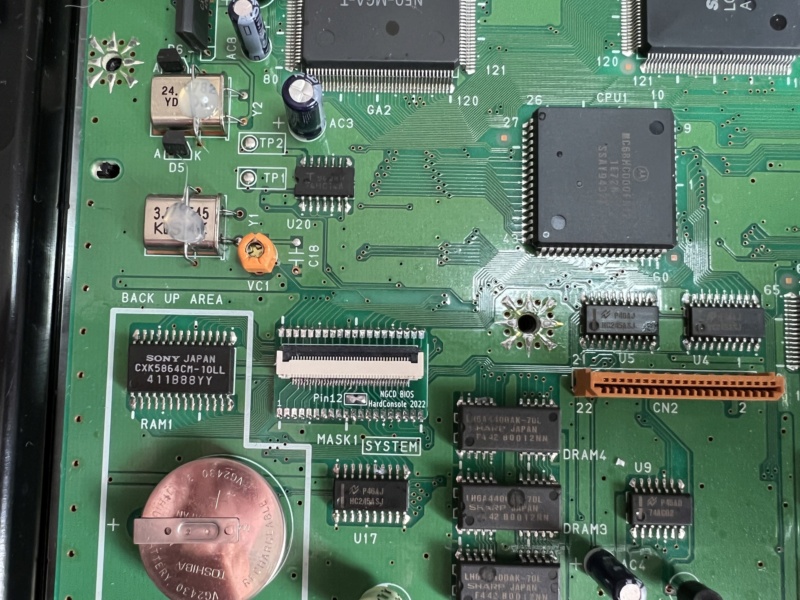

On voit sur la photo il y a un pont (Pin 12) qu'il est nécessaire de couper pour le SD loader, du coup avec un dual bios il suffit de switcher le bios original en cas de besoin.

On peut aussi mettre un Unibios et un Debug Bios.

Les 2 configurations possibles ensuite pour le BIOS (DIP ou SOP) sont au choix et permettent de passer sans découpe sur une NGCD Top Loading, sur la CDZ il suffit de mettre une nappe plus longue si on veut rapporter le bios sur la face supérieure de la carte-mère.

Si vous avez des questions et suggestions n'hésitez pas, ce mod n'est pas encore en vente, je continu mes tests.
Il faut que je trouve aussi une CDZ pour valider dessus...

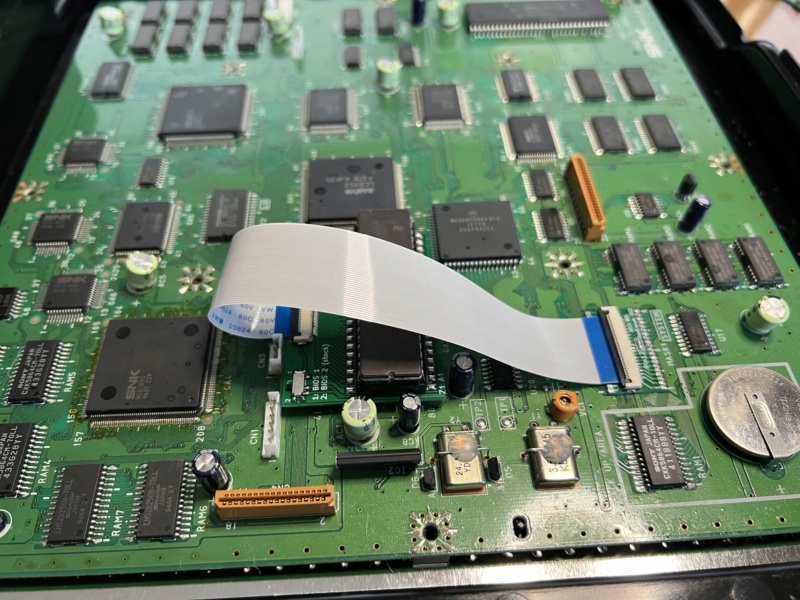

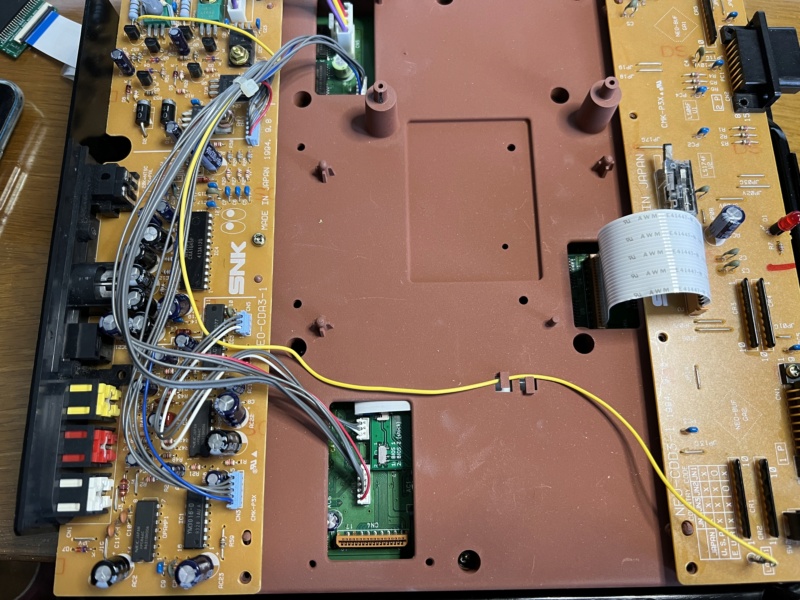

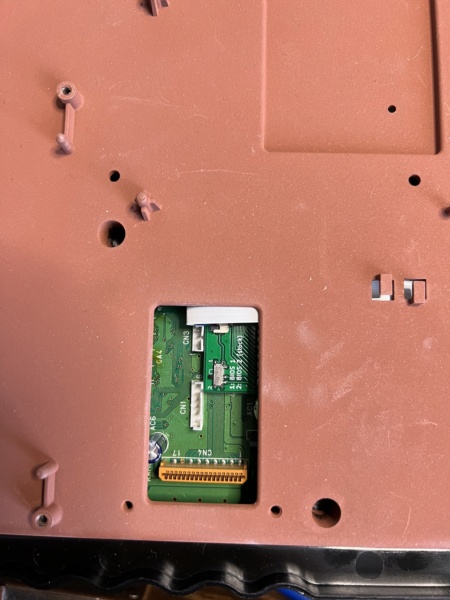

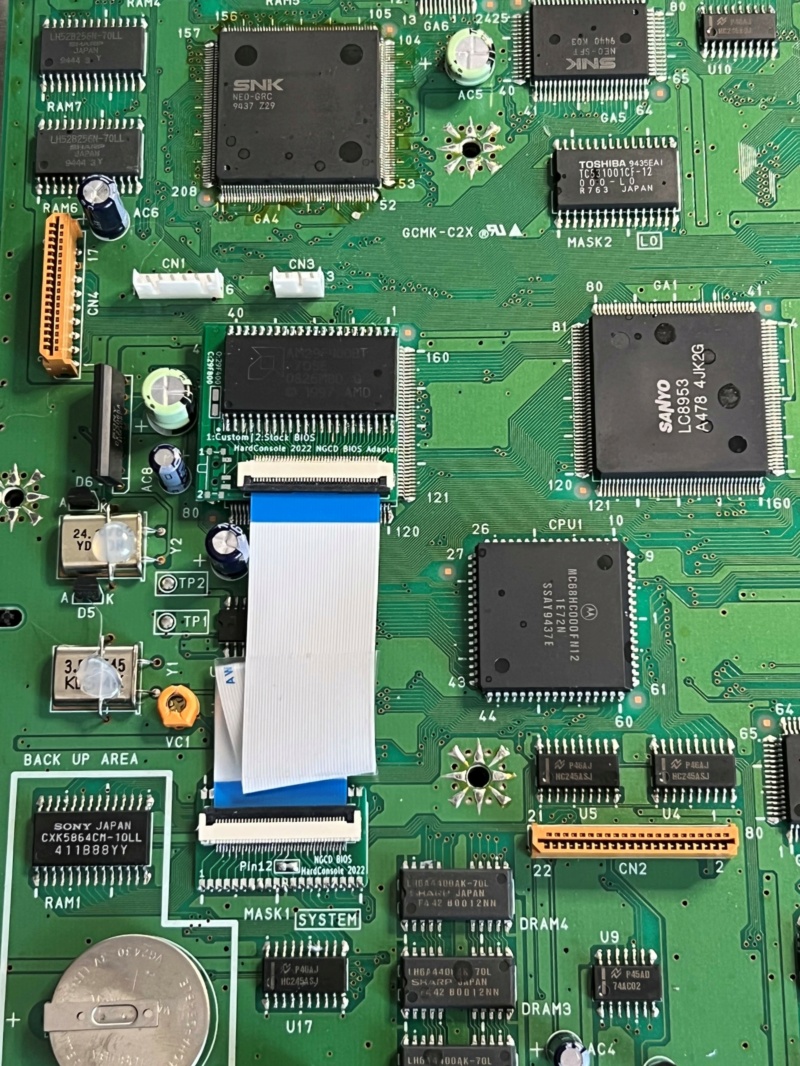

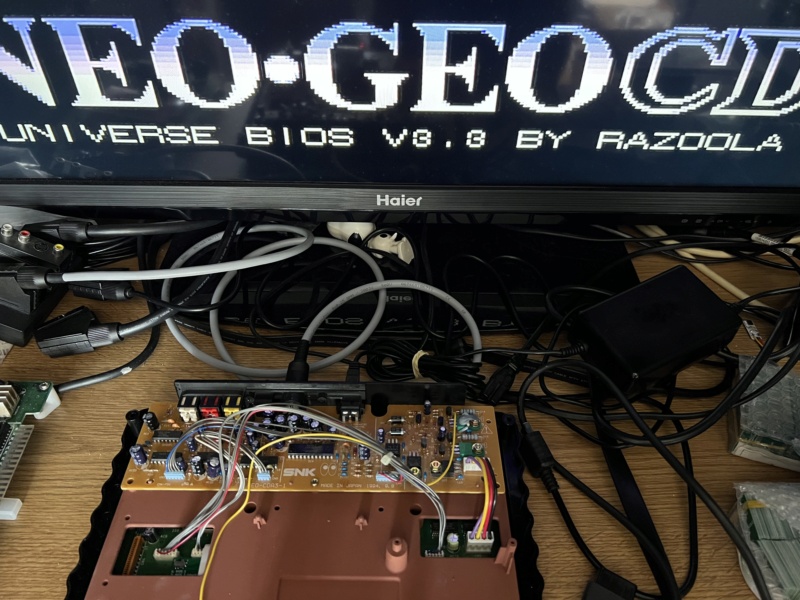

Exemple dans une Top Loading :

Installer un Unibios ou Debug Bios sur Neo Geo Top loading ou CDZ (nouveau mod) Img_9615

Installer un Unibios ou Debug Bios sur Neo Geo Top loading ou CDZ (nouveau mod) Img_9722

Installer un Unibios ou Debug Bios sur Neo Geo Top loading ou CDZ (nouveau mod) Img_9723

Installer un Unibios ou Debug Bios sur Neo Geo Top loading ou CDZ (nouveau mod) Img_9726

Installer un Unibios ou Debug Bios sur Neo Geo Top loading ou CDZ (nouveau mod) Img_9725

Installer un Unibios ou Debug Bios sur Neo Geo Top loading ou CDZ (nouveau mod) Img_9724

coux2
Nouvelle recrue
Nouvelle recrue

Messages : 44
Date d'inscription : 22/05/2021

Revenir en haut Aller en bas

Installer un Unibios ou Debug Bios sur Neo Geo Top loading ou CDZ (nouveau mod) Empty Re: Installer un Unibios ou Debug Bios sur Neo Geo Top loading ou CDZ (nouveau mod)

Message  Ryo Sakazaki Mar 17 Mai 2022 - 18:11

Super taff pour la NeoGeo CD.super

J'avais commencé à regarder pour remplacer l'eprom du bios par une AM29F400 comme tu as fait car j'avais vu cette méthode sur aliexpress sur les slot MVS qu'ils vendent.

Super initiative et très bonne idée du cavalier pour le SD Loader.

Quand ce sera dispo à la vente tu peux déjà compter sur moi pour t'en prendre. Wink

_________________
Installer un Unibios ou Debug Bios sur Neo Geo Top loading ou CDZ (nouveau mod) 449214ryo2
_________________
Installer un Unibios ou Debug Bios sur Neo Geo Top loading ou CDZ (nouveau mod) 894779697231userbar

Administrateur sur Neo-Geo System

Je réalise des converts AES/MVS, programmation d'eproms, bios, etc...
Ryo Sakazaki
Ryo Sakazaki
Admin

Système(s) : AES Jap, MVS MV-2F
Messages : 15680
Date d'inscription : 15/10/2011
Age : 47
Localisation : Dept 91

Revenir en haut Aller en bas

Installer un Unibios ou Debug Bios sur Neo Geo Top loading ou CDZ (nouveau mod) Empty Re: Installer un Unibios ou Debug Bios sur Neo Geo Top loading ou CDZ (nouveau mod)

Message  coux2 Mar 17 Mai 2022 - 20:03

Merci Ryo beer

J'ai pas regardé chez les chinois comment ils remplacent le bios, j'imagine qu'il prennent un flash et plient les broches pour pouvoir souder sur la carte-mère? Le SOP d'origine étant plus étroit que les flashs actuelles il n'y a pas 36 solutions.

Pas de pb tu le veux en kit ou monté? Installer un Unibios ou Debug Bios sur Neo Geo Top loading ou CDZ (nouveau mod) 3294470921

Si quelqu'un a le bios original pour la NG Top Loading je le veux bien (en MP si besoin), j'ai trouvé celui de la Front Loading (qui fonctionne mais détecte le CD capot ouvert et indique ouvert quand le capot est fermé scratch ), et ceux que j'ai trouvé sont pas les bons...
Mon bios n'a pas apprécié le dessoudage à l'air chaud, il bug au flash et le CRC est inconnu -> poubelle du coup

coux2
Nouvelle recrue
Nouvelle recrue

Messages : 44
Date d'inscription : 22/05/2021

Revenir en haut Aller en bas

Installer un Unibios ou Debug Bios sur Neo Geo Top loading ou CDZ (nouveau mod) Empty Re: Installer un Unibios ou Debug Bios sur Neo Geo Top loading ou CDZ (nouveau mod)

Message  Amos Mer 18 Mai 2022 - 9:06

Oh belle initiative, bravo! Clairement ça m'intéresse pour ma CDZ et ma Top.
Pour suivre Smile
Bon courage à toi.
Amos
Amos
1000 Mega Shock
1000 Mega Shock

Système(s) : AES, MV1B, NGCD TL, CDZ, NGX
Messages : 3192
Date d'inscription : 24/05/2018
Localisation : Lyon

Revenir en haut Aller en bas

Installer un Unibios ou Debug Bios sur Neo Geo Top loading ou CDZ (nouveau mod) Empty Re: Installer un Unibios ou Debug Bios sur Neo Geo Top loading ou CDZ (nouveau mod)

Message  MLA Mer 18 Mai 2022 - 10:25

coux2 a écrit:
Si quelqu'un a le bios original pour la NG Top Loading je le veux bien (en MP si besoin), j'ai trouvé celui de la Front Loading (qui fonctionne mais détecte le CD capot ouvert et indique ouvert quand le capot est fermé  scratch ), et ceux que j'ai trouvé sont pas les bons...
Mon bios n'a pas apprécié le dessoudage à l'air chaud, il bug au flash et le CRC est inconnu -> poubelle du coup

Je dois avoir un dump que j'ai récupéré de Furrtek... je regarde cela ce soir et je te dis Wink
MLA
MLA
Visiteur confirmé
Visiteur confirmé

Système(s) : Neo Geo AES MVS CD
Messages : 81
Date d'inscription : 02/02/2022
Localisation : Strasbourg

Revenir en haut Aller en bas

Installer un Unibios ou Debug Bios sur Neo Geo Top loading ou CDZ (nouveau mod) Empty Re: Installer un Unibios ou Debug Bios sur Neo Geo Top loading ou CDZ (nouveau mod)

Message  coux2 Mer 18 Mai 2022 - 18:13

MLA a écrit:
coux2 a écrit:
Si quelqu'un a le bios original pour la NG Top Loading je le veux bien (en MP si besoin), j'ai trouvé celui de la Front Loading (qui fonctionne mais détecte le CD capot ouvert et indique ouvert quand le capot est fermé  scratch ), et ceux que j'ai trouvé sont pas les bons...
Mon bios n'a pas apprécié le dessoudage à l'air chaud, il bug au flash et le CRC est inconnu -> poubelle du coup

Je dois avoir un dump que j'ai récupéré de Furrtek... je regarde cela ce soir et je te dis Wink

Merci beaucoup pour ton MP et le compliment, je ne peux hélas pas te répondre en MP car je n'ai pas 30 messages Crying or Very sad
Je vais tester le lien Wink

coux2
Nouvelle recrue
Nouvelle recrue

Messages : 44
Date d'inscription : 22/05/2021

Revenir en haut Aller en bas

Installer un Unibios ou Debug Bios sur Neo Geo Top loading ou CDZ (nouveau mod) Empty Re: Installer un Unibios ou Debug Bios sur Neo Geo Top loading ou CDZ (nouveau mod)

Message  coux2 Mer 18 Mai 2022 - 18:19

Amos a écrit:Oh belle initiative, bravo! Clairement ça m'intéresse pour ma CDZ et ma Top.
Pour suivre Smile
Bon courage à toi.

Merci Smile pour la Top c'est bon, il me reste plus qu'a trouver une CDZ ou un prêteur pour tester surtout la longueur du câble plat, j'ai peu de doute que ca ne fonctionne pas sur la CDZ.

coux2
Nouvelle recrue
Nouvelle recrue

Messages : 44
Date d'inscription : 22/05/2021

Revenir en haut Aller en bas

Installer un Unibios ou Debug Bios sur Neo Geo Top loading ou CDZ (nouveau mod) Empty Re: Installer un Unibios ou Debug Bios sur Neo Geo Top loading ou CDZ (nouveau mod)

Message  MLA Mer 18 Mai 2022 - 18:35

coux2 a écrit:
Merci beaucoup pour ton MP et le compliment, je ne peux hélas pas te répondre en MP car je n'ai pas 30 messages Crying or Very sad
Je vais tester le lien Wink

Avec plaisir Smile
Je t'envoi un autre MP avec mon e/mail au cas ou le lien ne fonctionne pas Wink

Si tu continues à lancer des topics aussi intéressants que celui ci les 30 messages arriveront trés vite car cela lance des belles dicussions cheers


Dernière édition par MLA le Jeu 19 Mai 2022 - 20:14, édité 1 fois
MLA
MLA
Visiteur confirmé
Visiteur confirmé

Système(s) : Neo Geo AES MVS CD
Messages : 81
Date d'inscription : 02/02/2022
Localisation : Strasbourg

Revenir en haut Aller en bas

Installer un Unibios ou Debug Bios sur Neo Geo Top loading ou CDZ (nouveau mod) Empty Re: Installer un Unibios ou Debug Bios sur Neo Geo Top loading ou CDZ (nouveau mod)

Message  neogeocdworld Jeu 19 Mai 2022 - 0:11

Ah super intéressant on peut communiqué dessus ?
tu as un blog ?
neogeocdworld
neogeocdworld
Combo maker
Combo maker

Messages : 888
Date d'inscription : 18/10/2011

Revenir en haut Aller en bas

Installer un Unibios ou Debug Bios sur Neo Geo Top loading ou CDZ (nouveau mod) Empty Re: Installer un Unibios ou Debug Bios sur Neo Geo Top loading ou CDZ (nouveau mod)

Message  coux2 Jeu 19 Mai 2022 - 21:57

MLA a écrit:

Avec plaisir Smile
Je t'envoi un autre MP avec mon e/mail au cas ou le lien ne fonctionne pas Wink

Si tu continues à lancer des topics aussi intéressants que celui ci les 30 messages arriveront trés vite car cela lance des belles dicussions cheers

Merci pour ton mail, tu as dû recevoir le mien Very Happy
J'ai pleins de choses dans les cartons, certains sont fabriqués mais non testés... raaaaaaaah ces journées qui ne font que 24h Evil or Very Mad
Autant je comprends de mettre une limitation pour la vente mais les MP c'est un peu chaud mais bon c'est la règle, ca va venir, il me faut un peu de temps pour squatter ici mrgreen

coux2
Nouvelle recrue
Nouvelle recrue

Messages : 44
Date d'inscription : 22/05/2021

Revenir en haut Aller en bas

Installer un Unibios ou Debug Bios sur Neo Geo Top loading ou CDZ (nouveau mod) Empty Re: Installer un Unibios ou Debug Bios sur Neo Geo Top loading ou CDZ (nouveau mod)

Message  coux2 Jeu 19 Mai 2022 - 22:07

neogeocdworld a écrit:Ah super intéressant on peut communiqué dessus ?
tu as un blog ?

Tu peux sans soucis communiquer dessus, tu as bien le pseudo de ton site web?
C'est un belle mine d'informations, chapeau il y des infos qui m'ont été très utiles !

J'ai déposé un NDD hardconsole.fr depuis un petit moment, mais j'ai pas de temps de faire le site, il faudrait au moins que je crée un compte tweeter pour les mods afin de présenter rapidement ce que j'ai fait ou ce que je fait.

Mais ne fait pas que des mods pour la NG, j'en fait pour la Dreamcast aussi et j'ai fait aussi un supergun compatible 100% MVS (Mono/stéréo + cablage) et Jamma avec respect du 4/3 ou 16/9 au choix et dont la nouvelle version vient d'arriver.
J'ai les PCB, les composants et il manque un peu de temps Very Happy

J'ai aussi un adaptateur multibios (1 à 4 bios) pour AES ou MVS à tester, puis pleins de choses pour, à la base, me simplifier la vie mais qui peuvent je pense être utiles à d'autres Smile

coux2
Nouvelle recrue
Nouvelle recrue

Messages : 44
Date d'inscription : 22/05/2021

Revenir en haut Aller en bas

Installer un Unibios ou Debug Bios sur Neo Geo Top loading ou CDZ (nouveau mod) Empty Re: Installer un Unibios ou Debug Bios sur Neo Geo Top loading ou CDZ (nouveau mod)

Message  Max 330 Jeu 2 Juin 2022 - 12:13

Salut coux2 et tous !
Ton idée est vraiment intéressante. Bravo et félicitations pour cette initiative. Je pense que cela améliorera le confort de beaucoup d’utilisateurs de CDZ 👍

Max 330
Nouvelle recrue
Nouvelle recrue

Messages : 11
Date d'inscription : 16/09/2012

Revenir en haut Aller en bas

Installer un Unibios ou Debug Bios sur Neo Geo Top loading ou CDZ (nouveau mod) Empty Re: Installer un Unibios ou Debug Bios sur Neo Geo Top loading ou CDZ (nouveau mod)

Message  neogeocdworld Jeu 2 Juin 2022 - 22:43

coux2 a écrit:
neogeocdworld a écrit:Ah super intéressant on peut communiqué dessus ?
tu as un blog ?

Tu peux sans soucis communiquer dessus, tu as bien le pseudo de ton site web?
C'est un belle mine d'informations, chapeau il y des infos qui m'ont été très utiles !

Oui c'est moi, un travail de 20 ans maintenant (un peu en pause en ce moment car remplacer par un gros projet)
Merci
neogeocdworld
neogeocdworld
Combo maker
Combo maker

Messages : 888
Date d'inscription : 18/10/2011

Revenir en haut Aller en bas

Installer un Unibios ou Debug Bios sur Neo Geo Top loading ou CDZ (nouveau mod) Empty Re: Installer un Unibios ou Debug Bios sur Neo Geo Top loading ou CDZ (nouveau mod)

Message  coux2 Jeu 16 Juin 2022 - 22:52

Tiens, je suis désolé j'ai pas vu ta réponse au sujet, je suis confus.
20ans c'est un sacré bout de chemin et d'amour pour la NGCD I love you
Certains de tes dossiers m'ont bien éclairé à mes débuts !

Un gros projet gaming ou un gros projet? mrgreen

coux2
Nouvelle recrue
Nouvelle recrue

Messages : 44
Date d'inscription : 22/05/2021

Revenir en haut Aller en bas

Installer un Unibios ou Debug Bios sur Neo Geo Top loading ou CDZ (nouveau mod) Empty Re: Installer un Unibios ou Debug Bios sur Neo Geo Top loading ou CDZ (nouveau mod)

Message  neogeocdworld Dim 19 Juin 2022 - 23:16

Un gros projet "éditorial"
