SLOT CONSOLISE PLAYER 2 QUI DECONNE

Hello,

Depuis aujourd'hui mon slot consolisé fais des siennes !

Le player 2 tire sur la droite sans s'arréter (voir vidéo ci-dessous) :
https://studio.youtube.com/video/rVuQGGq4I58/edit

Des fois le problème s'arrête sans raison

Le slot est celui-ci :
https://www.ebay.fr/itm/SNK-Neo-Geo-MVS-1-Slot-consolized-Black-Unibios-4-OSSC-ready-Version-5-0/254794094200?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2057872.m2749.l2649

Je suis bien gavé, j'ai l'impression que je vais avoir plein de merdes avec ce genre de slot !!!!
En plus je viens de l'acheter ce slot...

Auriez vous une idée du problème ???? Les soudures ???


MERCI
Nico

Le lien de la vidéo

https://www.youtube.com/watch?v=rVuQGGq4I58&ab_channel=Nicoledingo

Court-circuit surement.
Il faut demonter.peut-être porte logique hs.

j'ai eu exactement le meme probleme sur un stick arcade TE2+ , c'etait une résistance qui faisait croire que le bouton restait appuyé, résolu en virant la résistance. Bien que ce ne soit pas le même matos, tu dois avoir un soucis similaire mais directement sur ton slot (je suppose que tu as déja essayé d'autres sticks en parfait état donc on peut écarter la faute du stick ) . C'est pas sensé arriver si la consolisation du slot avait été bien faite, brancher un stick avec le slot allumé a surement provoqué ton problème. C'est réparable bien sur mais va falloir faire des tests.

Oui j'ai essayé d'intervenir les stick et toujours le même problème. Sur la consolisation je suis assez déçu. Pas mal de problèmes...
Une idée de la résistance à changer ?

Avec des photos c'est mieux
Je sais souder mais je suis assez novice en connaissances électroniques





Merci les gars

Une idée au hasard ? Tu vois les reseaux de resistances à droite en rouge ?
Retrouve celui qui est connecté aux directions p2

Alors oui je vois bien les réseaux de R en rouge mais comment faire pour savoir lequel/lesquels servent pour le P2 ???

Désolé je suis un peu à la ramasse là

Regarde ce tuto de mmmonkey
https://mmmonkey.co.uk/consolised-mvs-cmvs-conversion-one-slot-mv-1fz/

Merci pour le lien

Ce tuto là tu veux dire ?
CMVS MV1C Cart Slot Insert

J'ai déjà la LED chez moi mais pas le reste de la modification




Tu penses que cette modification peux résoudre mon problème ?

kazki a écrit:Une idée au hasard ? Tu vois les reseaux de resistances à droite en rouge ?
Retrouve celui qui est connecté aux directions p2

Y a de grande chance que ce soit ces résistances qui soient en cause, déjà pour les dessouder c'est une galère et en plus ils n'existent pas d'équivalent.

Tu veux dire les grosses résistance rouge de merde !

Effectivement elles ont pas l'air des plus simple à virer et surtout comme tu dis "je met quoi à la place ???"

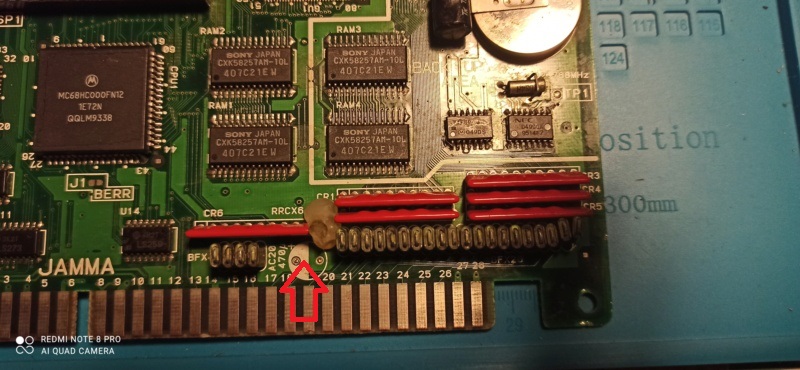

Tu as un condensateur manquant ici, est ce que c'est de là que vient le problème je ne saurai dire.
Peut être contacter le vendeur pour lui demander pourquoi il a viré ce condo.



J'ai eu un problème un peu similaire a part que c'était le bouton A et la direction haut du player 2 qui étaient constamment appuyé, résolu en changeant le chip Neo-C1.

ShinTok30 a écrit:Tu as un condensateur manquant ici, est ce que c'est de là que vient le problème je ne saurai dire.
Peut être contacter le vendeur pour lui demander pourquoi il a viré ce condo.



J'ai eu un problème un peu similaire a part que c'était le bouton A et la direction haut du player 2 qui étaient constamment appuyé, résolu en changeant le chip Neo-C1.

OK, merci à toi. Je vais poser la question au vendeur pour le condo

Pour le Chip Neo-C1 mon dieu tu changes ça comment ? C'est facile ?


Merci à toi

Peux être en passant un coup de soudure et flux sur le NEO-C1 ?

T'en penses quoi ?

Merci

Bien vu shin oeil de lynx !!! J’avais vu le point de colle et avais conclu que le condo était en dessous

Nico dans mon lien faut ouvrir le MV-1FZ RGB and Controller Pinout 3504 qui va te donner les points sous les 20 trucs noirs (jamais su ce que c’etait) et ensuite ca doit mener aux resistances en series, suffit qu’une des resistances soit morte ... (j’arrive pas à faire un lien direct vers le pdf depuis mon iphone haha)


Pour le Neo C1 tu peux essayer de reflow les pattes du haut apparement les inputs P2 sont situées ici



https://wiki.neogeodev.org/index.php?title=NEO-C1


Et voici un schéma des inputs, ton P2 droite a l’air d’aller dans le CR2 qui rebalance sur le Neo C1
https://wiki.neogeodev.org/index.php?title=File:Neogeo_aes_schematics_pal_2-page-003.jpg

Merci Kazki !!!
Je vais tenter un reflow sur la partie haute avant tout.
Ensuite essayer de voir où va la piste right 2. Il faut que je suive la piste à l'arrière de la carte ?
Pour le reflow je met juste du flux et un coup de ferre à souder ?

Merci

avant tout mesure les résistances 2 par 2 sur le CR2

Pour le Neo C1, ca doit etre la IN13 sur le schema, mets du flux et tente de coup de fer à souder limite sans étain dessus et munis toi de tresse à dessouder surtout

Mais avant cela remettre le condo 470uF me semble etre une piste à étudier

Ok. Je vais remettre le condo. Je dois avoir ça en stock.
Pourquoi de la tresse à dessouder ? C'est pas justement pour dessouder ? Pour les résistances c'est les grosses rouges ? Je mesure entre 2 points à chaque fois ?

Désolé de toutes ces questions...
MERCI

Si j’ai bien lu le schema la 1 est soit le +5 soit la masse

Et ensuite la 2 est reliée par une résistance à la 3; la 4 avec la 5 etc

De la tresse à dessouder si jamais lors du reflow tu fais un pont entre 2 pattes

Pour le NEO-C1 c'est juste une piste parmis tant d'autre que je donnais, dans mon cas il été peut être hs car j'ai pas tenté de reflow, je l'ai changer direct, peut être un reflow aurait suffit.

Changer le NEO-C1 c'est vraiment en dernier recours avec de la chance ton problème sera autre part (le condo?, resistances etc.....)
Si c'est le NEO-C1 ca peut être galère car c'est un chip propriétaire SNK et pas trouvable sauf en vampirisant un slot HS.

Je sais pas si c'est une panne courante le NEO-C1, mais sur la plupart des slots hs pour pièces que j'ai récupéré les NEO-C1 avaient déjà été prélevés par les anciens proprio

Punaise le taulier avait raison ce que je prenais pour des reseaux de resistances s’avère plus complexe que prevu à remplacer car difficile à trouver

https://wiki.neogeodev.org/index.php?title=CRE401

J'ai pas approfondi mais surement qu'on peut envoyer un mail à ce store pour commander ces résistances non?

http://www.jamma-nation-x.com/jammax/store.html

Je confirme que le réseau de résistance est très souvent la source de la panne lorsqu'on a des soucis sur les inputs du slot. et c'est compliqué d'en trouver sans vampiriser un autre slot HS
