Problème Slot consolisé. Empty Problème Slot consolisé.

Message  Neo Vy le Lun 21 Oct 2019 - 11:44

Salut les amis,

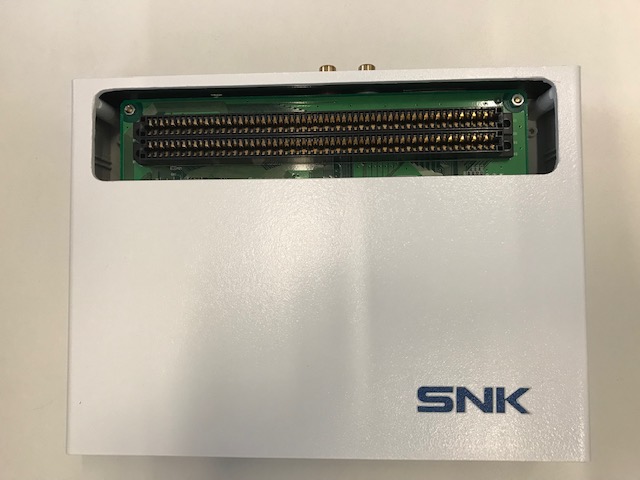

J'ai récupérer un beau slot consolisé, il y a peu.

Problème Slot consolisé. Slot_m10

J'ai un petit problème.

Je n'ai ni son ni image, je ne vois pas d'où cela pourrait provenir.

Voici l'alim (à gauche celle du Slot MVS, à droite mon AES).

Problème Slot consolisé. Alims10

Voici l'adaptateur que j''utilise pour mon AES.

Problème Slot consolisé. Adapt10

Pourrait-il y avoir un soucis de polarité ?
Ou quelque chose d'autre est carrément HS ?

Merci d'avance pour votre aide !! Smile

Edit :

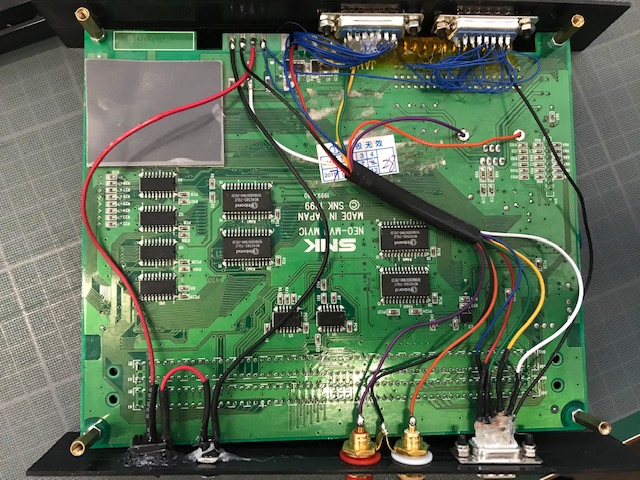

Les 2 faces.

Problème Slot consolisé. Slot_r10
Problème Slot consolisé. Slot_v10


Dernière édition par Neo Vy le Mar 22 Oct 2019 - 12:50, édité 1 fois
Neo Vy
Neo Vy
1000 Mega Shock
1000 Mega Shock

Système(s) : AES / MEGADRIVE / GB
Messages : 2111
Date d'inscription : 26/02/2018

Revenir en haut Aller en bas

Problème Slot consolisé. Empty Re: Problème Slot consolisé.

Message  Kategohi le Lun 21 Oct 2019 - 11:48

Avec un multi tu sort 5v au moins?
Si oui démonte le slot c voir si c'est alimenté par le jamma.
T'as une prise casque?

L'adaptateur que tu utilise pour ton  aes n'est pas utile pour le transfo mvs d'ailleur en entrée c'est du 230 normalement.

Donc peut être que ton problème vient de là il faut 220v en entrée et pas 110v.

Teste en sortie +5v
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 5936
Date d'inscription : 13/08/2013
Age : 41
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Problème Slot consolisé. Empty Re: Problème Slot consolisé.

Message  neopolo le Lun 21 Oct 2019 - 11:55

oui faut verifier qu'elle est la polorité du bazard,tu peu utiliser une alim de 5v 220v normale en principe,avec + au centre.

si tu a teste avec celle de l'aes en premier.........ca sent le caca.........j'espere que ta fais cela Wink
neopolo
neopolo
1000 Mega Shock
1000 Mega Shock

Système(s) : neogeo mvs / aes
Messages : 6428
Date d'inscription : 31/01/2015
Age : 43
Localisation : haute loire

Revenir en haut Aller en bas

Problème Slot consolisé. Empty Re: Problème Slot consolisé.

Message  Kategohi le Lun 21 Oct 2019 - 11:57

Teste la sortie 5v
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 5936
Date d'inscription : 13/08/2013
Age : 41
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Problème Slot consolisé. Empty Re: Problème Slot consolisé.

Message  onels4 le Lun 21 Oct 2019 - 11:58

Celle de ton AES a une tension 2x supérieure et en polarité inversée... pale
Faut pas la brancher dessus celle-là...

_________________
Il y a 10 sortes de personnes : ceux qui comprennent le binaire et les autres.

Problème Slot consolisé. Favico11 => Mes ventes AES.
Problème Slot consolisé. Favico11 => Ventes matos électronique, mon petit bazar. ** Baisses. ** Twisted Evil
onels4
onels4
1000 Mega Shock
1000 Mega Shock

Système(s) : AES
Messages : 1605
Date d'inscription : 27/06/2017
Age : 38
Localisation : Paris

Revenir en haut Aller en bas

Problème Slot consolisé. Empty Re: Problème Slot consolisé.

Message  Kategohi le Lun 21 Oct 2019 - 12:01

onels4 a écrit:Celle de ton AES a une tension 2x supérieure et en polarité inversée... pale
Faut pas la brancher dessus celle-là...

Sinon c'est mort car sur les pcb t'alimente direct le réseau.
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 5936
Date d'inscription : 13/08/2013
Age : 41
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Problème Slot consolisé. Empty Re: Problème Slot consolisé.

Message  neopolo le Lun 21 Oct 2019 - 12:07

Normalement on fais ce genre de truc kamikaze lol!

Tu peu meme griller ton entrée peritel dans la foulé.....
neopolo
neopolo
1000 Mega Shock
1000 Mega Shock

Système(s) : neogeo mvs / aes
Messages : 6428
Date d'inscription : 31/01/2015
Age : 43
Localisation : haute loire

Revenir en haut Aller en bas

Problème Slot consolisé. Empty Re: Problème Slot consolisé.

Message  brisky le Lun 21 Oct 2019 - 12:10

C'est mon slot à la base et perso j’utilisais çà:

Problème Slot consolisé. 2010
Problème Slot consolisé. 2110

J'espère que çà n'a pas cramé le slot!
brisky
brisky
Combo maker
Combo maker

Système(s) : AES
Messages : 871
Date d'inscription : 07/03/2017

Revenir en haut Aller en bas

Problème Slot consolisé. Empty Re: Problème Slot consolisé.

Message  neopolo le Lun 21 Oct 2019 - 12:14

apres pas besoin d'alim jap en5v,une euro avec polaritée "normale" en 5v fesait l'affaire.......j'ai eu ce genre de slot.avec 2a ca marchais nickel.

j'espere que va s'arranger,et qui a pas eu de fausse manip. super
neopolo
neopolo
1000 Mega Shock
1000 Mega Shock

Système(s) : neogeo mvs / aes
Messages : 6428
Date d'inscription : 31/01/2015
Age : 43
Localisation : haute loire

Revenir en haut Aller en bas

Problème Slot consolisé. Empty Re: Problème Slot consolisé.

Message  kazki le Lun 21 Oct 2019 - 12:15

C’est le slot que tu as acheté dernièrement à Brisky ? C’est un slot consolisé par Jamma Nation X donc y a des chances que ca soit pas trop mal fait avec la presence d’un fusible

Apres il se peut qu’une soudure lié à l’alim ait laché durant le transport

kazki
1000 Mega Shock
1000 Mega Shock

Système(s) : AES MVS PCE SFC MD SWITCH
Messages : 1078
Date d'inscription : 22/10/2018

Revenir en haut Aller en bas

Problème Slot consolisé. Empty Re: Problème Slot consolisé.

Message  ShinTok30 le Lun 21 Oct 2019 - 12:25

Il y a eu un signe de vie quand tu la branché? (led en facade qui s'allume)

ShinTok30
ShinTok30
Combo maker
Combo maker

Système(s) : MVS,NGPC
Messages : 526
Date d'inscription : 16/11/2018

Revenir en haut Aller en bas

Problème Slot consolisé. Empty Re: Problème Slot consolisé.

Message  neopolo le Lun 21 Oct 2019 - 12:26

kazki a écrit:C’est le slot que tu as acheté dernièrement à Brisky ? C’est un slot consolisé par Jamma Nation X donc y a des chances que ca soit pas trop mal fait avec la presence d’un fusible

Apres il se peut qu’une soudure lié à l’alim ait laché durant le transport

c'est un espagnol qui fait celui ci je pense,le jammax est different.

oui peu aussi avoir le socket du neomasta si y en a un,qui s'est deboiter,ca arrive.
neopolo
neopolo
1000 Mega Shock
1000 Mega Shock

Système(s) : neogeo mvs / aes
Messages : 6428
Date d'inscription : 31/01/2015
Age : 43
Localisation : haute loire

Revenir en haut Aller en bas

Problème Slot consolisé. Empty Re: Problème Slot consolisé.

Message  kazki le Lun 21 Oct 2019 - 12:36

Question comment tu branches ton alim mvs ?? Ok c’est un connecteur usa mais l’adaptateur en lui meme est compatible d’origine 110-220v et si en plus tu ajoutes un autre transfo 220-110 ... le plus simple sera poser la question au vendeur et voir si lui utilisait un transfo 220 à 110v

kazki
1000 Mega Shock
1000 Mega Shock

Système(s) : AES MVS PCE SFC MD SWITCH
Messages : 1078
Date d'inscription : 22/10/2018

Revenir en haut Aller en bas

Problème Slot consolisé. Empty Re: Problème Slot consolisé.

Message  Kategohi le Lun 21 Oct 2019 - 12:38

kazki a écrit:Question comment tu branches ton alim mvs ?? Ok c’est un connecteur usa mais l’adaptateur en lui meme est compatible d’origine 110-220v et si en plus tu ajoutes un autre transfo 220-110 ... le plus simple sera poser la question au vendeur et voir si lui utilisait un transfo 220 à 110v


C'est possible que ça fasse la merde lol!
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 5936
Date d'inscription : 13/08/2013
Age : 41
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Problème Slot consolisé. Empty Re: Problème Slot consolisé.

Message  kazki le Lun 21 Oct 2019 - 12:40

Quand bien meme l’adapateur a été modifié pour fonctionner en 220 uniquement 😂

kazki
1000 Mega Shock
1000 Mega Shock

Système(s) : AES MVS PCE SFC MD SWITCH
Messages : 1078
Date d'inscription : 22/10/2018

Revenir en haut Aller en bas

Problème Slot consolisé. Empty Re: Problème Slot consolisé.

Message  Neo Vy le Lun 21 Oct 2019 - 12:41

kazki a écrit:C’est le slot que tu as acheté dernièrement à Brisky ? C’est un slot consolisé par Jamma Nation X donc y a des chances que ca soit pas trop mal fait avec la presence d’un fusible

Apres il se peut qu’une soudure lié à l’alim ait laché durant le transport

Ce n'est pas un JNX.
Neo Vy
Neo Vy
1000 Mega Shock
1000 Mega Shock

Système(s) : AES / MEGADRIVE / GB
Messages : 2111
Date d'inscription : 26/02/2018

Revenir en haut Aller en bas

Problème Slot consolisé. Empty Re: Problème Slot consolisé.

Message  Neo Vy le Lun 21 Oct 2019 - 12:49

ShinTok30 a écrit:Il y a eu un signe de vie quand tu la branché? (led en facade qui s'allume)


Il n'y a pas de led en facade.
Donc aucun signe de vie quelconque.
Neo Vy
Neo Vy
1000 Mega Shock
1000 Mega Shock

Système(s) : AES / MEGADRIVE / GB
Messages : 2111
Date d'inscription : 26/02/2018

Revenir en haut Aller en bas

Problème Slot consolisé. Empty Re: Problème Slot consolisé.

Message  kazki le Lun 21 Oct 2019 - 12:52

C’est théorique mais je pense avoir trouvé la solution : comment une alim 110-220v qui sort du 5v sait dans quel mode il doit se mettre ? Je suppose en analysant la fréquence du signal
S’il detecte du 60hz alors il passe en mode 110v 60hz et sort du 5v continu

S’il detecte du 50hz alors il passe en mode 220v
Ton abaisseur de tension baisse bien la tension a 110v mais en 50hz

kazki
1000 Mega Shock
1000 Mega Shock

Système(s) : AES MVS PCE SFC MD SWITCH
Messages : 1078
Date d'inscription : 22/10/2018

Revenir en haut Aller en bas

Problème Slot consolisé. Empty Re: Problème Slot consolisé.

Message  Neo Vy le Lun 21 Oct 2019 - 12:56

Kategohi a écrit:Avec un multi tu sort 5v au moins?
Si oui démonte le slot c voir si c'est alimenté par le jamma.
T'as une prise casque?

L'adaptateur que tu utilise pour ton  aes n'est pas utile pour le transfo mvs d'ailleur en entrée c'est du 230 normalement.

Donc peut être que ton problème vient de là il faut 220v en entrée et pas 110v.

Teste en sortie +5v

Je ne n'ai pas de multi et je suis une quiche en électronique Smile

neopolo a écrit:oui faut verifier qu'elle est la polorité du bazard,tu peu utiliser une alim de 5v 220v normale en principe,avec + au centre.

si tu a teste avec celle de l'aes en premier.........ca sent le caca.........j'espere que ta fais cela Wink

J'ai d'abord testé l'alim d'origine avec l'adaptateur et différent jeux.

onels4 a écrit:Celle de ton AES a une tension 2x supérieure et en polarité inversée... pale
Faut pas la brancher dessus celle-là...

J'ai fini par essayer car rien ne fonctionnait Embarassed

neopolo a écrit:Normalement on fais ce genre de truc kamikaze lol!

Tu peu meme griller ton entrée peritel dans la foulé.....

Tu me fais peur, il faut que teste ma péritel avec ma MD ce soir.
Neo Vy
Neo Vy
1000 Mega Shock
1000 Mega Shock

Système(s) : AES / MEGADRIVE / GB
Messages : 2111
Date d'inscription : 26/02/2018

Revenir en haut Aller en bas

Problème Slot consolisé. Empty Re: Problème Slot consolisé.

Message  Kategohi le Lun 21 Oct 2019 - 12:59

Il te faut un multi sinon tu ne saura pas si ta pcb est alimenté en +5v.

T'as la technique de la langue un peu comme les piles de 4.5v Laughing
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 5936
Date d'inscription : 13/08/2013
Age : 41
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Problème Slot consolisé. Empty Re: Problème Slot consolisé.

Message  Neo Vy le Lun 21 Oct 2019 - 13:57

Je vais éviter de lécher l'alim Smile
Neo Vy
Neo Vy
1000 Mega Shock
1000 Mega Shock

Système(s) : AES / MEGADRIVE / GB
Messages : 2111
Date d'inscription : 26/02/2018

Revenir en haut Aller en bas

Problème Slot consolisé. Empty Re: Problème Slot consolisé.

Message  onels4 le Lun 21 Oct 2019 - 13:58

Neo Vy a écrit:Je vais éviter de lécher l'alim Smile
Côté 5V ça ne te fera pas grand chose, de l'autre côté évite.

Hô et puis évite des deux côtés, tu trouveras mieux à lécher je pense.

_________________
Il y a 10 sortes de personnes : ceux qui comprennent le binaire et les autres.

Problème Slot consolisé. Favico11 => Mes ventes AES.
Problème Slot consolisé. Favico11 => Ventes matos électronique, mon petit bazar. ** Baisses. ** Twisted Evil
onels4
onels4
1000 Mega Shock
1000 Mega Shock

Système(s) : AES
Messages : 1605
Date d'inscription : 27/06/2017
Age : 38
Localisation : Paris

Revenir en haut Aller en bas

Problème Slot consolisé. Empty Re: Problème Slot consolisé.

Message  Neo Vy le Lun 21 Oct 2019 - 22:03

Bon la péritel de la tv n’est pas morte Smile
Neo Vy
Neo Vy
1000 Mega Shock
1000 Mega Shock

Système(s) : AES / MEGADRIVE / GB
Messages : 2111
Date d'inscription : 26/02/2018

Revenir en haut Aller en bas

Problème Slot consolisé. Empty Re: Problème Slot consolisé.

Message  Neo Vy le Lun 21 Oct 2019 - 22:06

Kategohi a écrit:Avec un multi tu sort 5v au moins?
Si oui démonte le slot c voir si c'est alimenté par le jamma.
T'as une prise casque?

L'adaptateur que tu utilise pour ton  aes n'est pas utile pour le transfo mvs d'ailleur en entrée c'est du 230 normalement.

Donc peut être que ton problème vient de là il faut 220v en entrée et pas 110v.

Teste en sortie +5v

Pardon, j’ai oublié de répondre à ta question, non, je n’ai pas de prise casque.
Neo Vy
Neo Vy
1000 Mega Shock
1000 Mega Shock

Système(s) : AES / MEGADRIVE / GB
Messages : 2111
Date d'inscription : 26/02/2018

Revenir en haut Aller en bas

Problème Slot consolisé. Empty Re: Problème Slot consolisé.

Message  Kategohi le Lun 21 Oct 2019 - 22:07

Il faut savoir si le +5v sort du transfo.
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 5936
Date d'inscription : 13/08/2013
Age : 41
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Problème Slot consolisé. Empty Re: Problème Slot consolisé.

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
