Re: aes kof 94 fil bleu ?
Je remonte le topic, je viens de recevoir mon exemplaire de dunk dream et sans ouvrir le jeu je vois que j'ai également une soudure sur le pcb qui doit être ce fil bleu.
Est-ce normal ?
Merci
Est-ce normal ?
Merci
riugohan- 1000 Mega Shock
- Messages : 3199
Date d'inscription : 30/08/2014
Re: aes kof 94 fil bleu ?
Bon réponse trouvée
C'est normal :
https://i.servimg.com/u/f84/18/83/98/51/img_0348.jpg
http://www.neogeo-players.com/t592-bootleg-or-not-verifier-que-vos-pcb-aes-sont-originales
Le mec à la même soudure que moi, ce qui me laisse dire que j'ai bien un original ^^
C'est normal :
https://i.servimg.com/u/f84/18/83/98/51/img_0348.jpg
http://www.neogeo-players.com/t592-bootleg-or-not-verifier-que-vos-pcb-aes-sont-originales
Le mec à la même soudure que moi, ce qui me laisse dire que j'ai bien un original ^^
riugohan- 1000 Mega Shock
- Messages : 3199
Date d'inscription : 30/08/2014
Re: aes kof 94 fil bleu ?
Manu_be a écrit:Ce type de soudure existe sur plusieurs titres et tu ne dois même pas ouvrir la cartouche pour la détecter. Tu peux en effet directement la remarquer au niveau de la pcb lorsque la cartouche est encore fermée ^_^
mon kof94 a ce fix aussi,et c est vrai que ca ce vois sans ouvrir,un site anglophone en parlais de cette histoire de reparation made in snk,et pas que sur kof94,plein de jeux sont comme cela.
neopolo- 1000 Mega Shock
- Système(s) : neogeo mvs / aes
Messages : 6924
Date d'inscription : 31/01/2015
Age : 48
Localisation : haute loire
Re: aes kof 94 fil bleu ?
Je rebondis sur ce topic suite aux echanges sur le topic "deux cartouches-kof-94-aux-comportements-different".
Le fil bleu est une astuce utilisé sur les CPU motorola 68000:
https://en.wikipedia.org/wiki/DTACK_Grounded]DTACK_Grounded
"If a system has fast enough memory, this pin can be connected directly to the ground plane (or "grounded") to produce the fastest-possible memory read/write time."

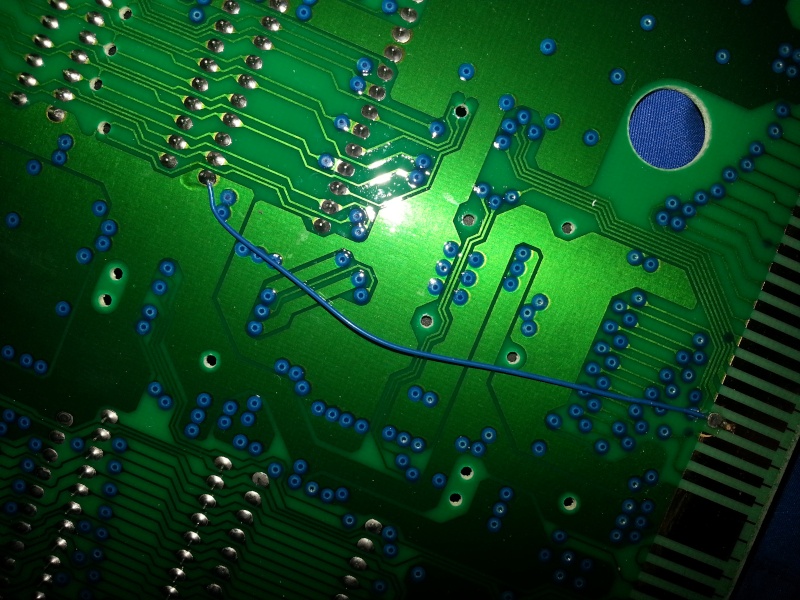

A voir la PCB, j'ai l'impression que le fil bleu est sur le plan de masse d'après la photo de SHIN NIHON KIKAKU 1973, donc on est bien dans la configuration DTACK_grounded (DTACK à la masse).
En allant voir sur https://wiki.neogeodev.org/, on voit que ce fil est sur le connecteur PDTACK (pour programm data acknowledge j'imagine), un signal de cycle d'attente des données.
https://wiki.neogeodev.org/index.php?title=AES_cartridge_pinout (il y a une coquille d'ailleur sur les photos du site https://wiki.neogeodev.org, c'est PDTACK, pas PDTACT, sur l'image "PROG bottom").
D'après la description des signaux: /DTACK = 68k Data Transmit ACKnowledge (see wait cycle) (control du chip NEO-C1, utilisé pour le décodage d'adresse et les communication interCPU (j'espère que je ne dis pas trop de connerie je lis ce qu'il y a sur le site simplement, je n'ai pas encore de connaissance sur l'architecture hardware des AES malheureusement).
Si le fil est là, c'est pour forcer une config du 68000 en vitesse de transfert mémoire au maximum (mais cablé sur NEO-C1 sur neogeo...je ne comprends pas tout). On dit au CPU que les données sont prêtes en permanence.
Est-ce qu'un expert peut éclairer la lanterne s'il vous plait?
Le fil bleu est une astuce utilisé sur les CPU motorola 68000:
https://en.wikipedia.org/wiki/DTACK_Grounded]DTACK_Grounded
"If a system has fast enough memory, this pin can be connected directly to the ground plane (or "grounded") to produce the fastest-possible memory read/write time."
A voir la PCB, j'ai l'impression que le fil bleu est sur le plan de masse d'après la photo de SHIN NIHON KIKAKU 1973, donc on est bien dans la configuration DTACK_grounded (DTACK à la masse).
En allant voir sur https://wiki.neogeodev.org/, on voit que ce fil est sur le connecteur PDTACK (pour programm data acknowledge j'imagine), un signal de cycle d'attente des données.
https://wiki.neogeodev.org/index.php?title=AES_cartridge_pinout (il y a une coquille d'ailleur sur les photos du site https://wiki.neogeodev.org, c'est PDTACK, pas PDTACT, sur l'image "PROG bottom").
D'après la description des signaux: /DTACK = 68k Data Transmit ACKnowledge (see wait cycle) (control du chip NEO-C1, utilisé pour le décodage d'adresse et les communication interCPU (j'espère que je ne dis pas trop de connerie je lis ce qu'il y a sur le site simplement, je n'ai pas encore de connaissance sur l'architecture hardware des AES malheureusement).
Si le fil est là, c'est pour forcer une config du 68000 en vitesse de transfert mémoire au maximum (mais cablé sur NEO-C1 sur neogeo...je ne comprends pas tout). On dit au CPU que les données sont prêtes en permanence.
Est-ce qu'un expert peut éclairer la lanterne s'il vous plait?
