Comment ouvrir une alimentation Neo Geo AES 5V (Résolu)

Bonjour,

Suite à mon problème de son sur mon AES, j'ai voulu tester si c'était mieux avec une autre alimentation.

J'ai utilisé une alimentation SNK 5v. J'ai vérifié avec mon voltmètre qu'elle sortait bien 5v. Je l'ai branchée et j'ai entendu un gros bruit "BAM". J'ai eu peur pour ma console, mais heureusement, c'était juste l'alim ! Je pense que c'est un condensateur qui a explosé.

J'ai voulu ouvrir la bête ... mais je n'y arrive pas. Il faut quel outil pour ouvrir ce boitier ?

Ci joint des photos :




Merci,

Emmanuel

Autres images

Prudence quand même. J’imagine que les différentes parties sont scellées/collées entre elles, justement pour ne pas avoir accès à l’intérieur; comme une sécurité.

Fais gaffe.

chachabiloute a écrit:Prudence quand même. J’imagine que les différentes parties sont scellées/collées entre elles, justement pour ne pas avoir accès à l’intérieur; comme une sécurité.

Fais gaffe.

Merci, je ferai gaffe ... si j'arrive à l'ouvrir ;-)

J'ai la même alimentation quand je la branche sa fait un bruit de popcorn

J ai démonté et le cube jaune a fondu a l'intérieur
C'est pas les condo je sais pas comment la pièce senome

Pour le démonté de mémoire c'est des embouts type cartouche MD super nes vue que il est dans des cartons
Au fond et empilé sous plein de truc

J'ai pas le goût de le sortir pour vérifier

Attention ce sont des alimentations qui ont de l’âge. Ne prend pas le risque de cramer ta console si l’alimentation ne sort plus du 5v. Les neogeo en 5v n’ont pas de régulateur en interne donc attention !

Prend plutôt une alimentation régulée moderne en remplacement (2A/3A, 5v)

nic034 a écrit:Attention ce sont des alimentations qui ont de l’âge. Ne prend pas le risque de cramer ta console si l’alimentation ne sort plus du 5v. Les neogeo en 5v n’ont pas de régulateur en interne donc attention !

Prend plutôt une alimentation régulée moderne en remplacement (2A/3A, 5v)

J'aime bien les trucs d'époque, sinon je jouerai sur émulation :-)

Pas de problème, je comprends le choix.

A+

emoison a écrit:

nic034 a écrit:Attention ce sont des alimentations qui ont de l’âge. Ne prend pas le risque de cramer ta console si l’alimentation ne sort plus du 5v. Les neogeo en 5v n’ont pas de régulateur en interne donc attention !

Prend plutôt une alimentation régulée moderne en remplacement (2A/3A, 5v)

J'aime bien les trucs d'époque, sinon je jouerai sur émulation :-)

Après je pense qui a moyen de récupére le boîtier et d'adapter une alimentation 5v moderne a l'intérieur

(Sa sera une alimentation convert )

SHIN NIHON KIKAKU 1973 a écrit:

emoison a écrit:

nic034 a écrit:Attention ce sont des alimentations qui ont de l’âge. Ne prend pas le risque de cramer ta console si l’alimentation ne sort plus du 5v. Les neogeo en 5v n’ont pas de régulateur en interne donc attention !

Prend plutôt une alimentation régulée moderne en remplacement (2A/3A, 5v)

J'aime bien les trucs d'époque, sinon je jouerai sur émulation :-)

Après je pense qui a moyen de récupére le boîtier et d'adapter une alimentation 5v moderne a l'intérieur

(Sa sera une alimentation convert )

Vu le volume du boitier c'est clair. Reste à l'ouvrir ...

emoison a écrit:

SHIN NIHON KIKAKU 1973 a écrit:

emoison a écrit:

nic034 a écrit:Attention ce sont des alimentations qui ont de l’âge. Ne prend pas le risque de cramer ta console si l’alimentation ne sort plus du 5v. Les neogeo en 5v n’ont pas de régulateur en interne donc attention !

Prend plutôt une alimentation régulée moderne en remplacement (2A/3A, 5v)

J'aime bien les trucs d'époque, sinon je jouerai sur émulation :-)

Après je pense qui a moyen de récupére le boîtier et d'adapter une alimentation 5v moderne a l'intérieur

(Sa sera une alimentation convert )

Vu le volume du boitier c'est clair. Reste à l'ouvrir ...

Je possède moi aussi cette alimentation (que j'ai recap avec un kit de console5).
Pour l'ouvrir j'avais utilisé un gamebit de 4,5mm, le même tournevis que celui pour ouvrir les SNES.

Pour ce qui est du résultat après recap :

• 5V qui fluctue entre 5V et 5,2V

• rendement pas fou


En soit l'alimentation est plutôt bien conçue, cependant le design est un peu daté, mais pour la collec ça reste une belle pièce. Comme nico034, je te conseillerai plutôt de partir sur une alimentation moderne comme les Meanwell que MLA vend

d3ss0u a écrit:

emoison a écrit:

SHIN NIHON KIKAKU 1973 a écrit:

emoison a écrit:

nic034 a écrit:Attention ce sont des alimentations qui ont de l’âge. Ne prend pas le risque de cramer ta console si l’alimentation ne sort plus du 5v. Les neogeo en 5v n’ont pas de régulateur en interne donc attention !

Prend plutôt une alimentation régulée moderne en remplacement (2A/3A, 5v)

J'aime bien les trucs d'époque, sinon je jouerai sur émulation :-)

Après je pense qui a moyen de récupére le boîtier et d'adapter une alimentation 5v moderne a l'intérieur

(Sa sera une alimentation convert )

Vu le volume du boitier c'est clair. Reste à l'ouvrir ...

Je possède moi aussi cette alimentation (que j'ai recap avec un kit de console5).
Pour l'ouvrir j'avais utilisé un gamebit de 4,5mm, le même tournevis que celui pour ouvrir les SNES.

Pour ce qui est du résultat après recap :

• 5V qui fluctue entre 5V et 5,2V

• rendement pas fou


En soit l'alimentation est plutôt bien conçue, cependant le design est un peu daté, mais pour la collec ça reste une belle pièce. Comme nico034, je te conseillerai plutôt de partir sur une alimentation moderne comme les Meanwell que MLA vend

Génial ! je ne connaissais pas ce genre d'embout. Je vais en commander et prendre le kit recap. Si c'est pas top, j'achèterai une autre alim, mais je préfère dans tous les cas essayer de réparer la mienne. Merci pour le site, c'est une pépite !

emoison a écrit:

d3ss0u a écrit:

emoison a écrit:

SHIN NIHON KIKAKU 1973 a écrit:

emoison a écrit:

nic034 a écrit:Attention ce sont des alimentations qui ont de l’âge. Ne prend pas le risque de cramer ta console si l’alimentation ne sort plus du 5v. Les neogeo en 5v n’ont pas de régulateur en interne donc attention !

Prend plutôt une alimentation régulée moderne en remplacement (2A/3A, 5v)

J'aime bien les trucs d'époque, sinon je jouerai sur émulation :-)

Après je pense qui a moyen de récupére le boîtier et d'adapter une alimentation 5v moderne a l'intérieur

(Sa sera une alimentation convert )

Vu le volume du boitier c'est clair. Reste à l'ouvrir ...

Je possède moi aussi cette alimentation (que j'ai recap avec un kit de console5).
Pour l'ouvrir j'avais utilisé un gamebit de 4,5mm, le même tournevis que celui pour ouvrir les SNES.

Pour ce qui est du résultat après recap :

• 5V qui fluctue entre 5V et 5,2V

• rendement pas fou


En soit l'alimentation est plutôt bien conçue, cependant le design est un peu daté, mais pour la collec ça reste une belle pièce. Comme nico034, je te conseillerai plutôt de partir sur une alimentation moderne comme les Meanwell que MLA vend

Génial ! je ne connaissais pas ce genre d'embout. Je vais en commander et prendre le kit recap. Si c'est pas top, j'achèterai une autre alim, mais je préfère dans tous les cas essayer de réparer la mienne. Merci pour le site, c'est une pépite !

C'est commandé. Les frais de port piquent un peu, j'espère que je ne vais pas payer des frais de douane en plus. On verra...

emoison a écrit:
C'est commandé. Les frais de port piquent un peu, j'espère que je ne vais pas payer des frais de douane en plus. On verra...

Attention, réparer une alim qui a fait boum, ça ne résume en général pas seulement à un condo à changer. Quand un condo fuit, c'est en général l'usure, quand il explose, c'est plus souvent du à un court circuit.
Attention si tu te lances dans la repartion car on n'est certes pas sur des tensions de CRT, mais sur ce genre d'alimentation, tu as plus de 300V à certains endroits.

d3ss0u a écrit:

emoison a écrit:
C'est commandé. Les frais de port piquent un peu, j'espère que je ne vais pas payer des frais de douane en plus. On verra...

Attention, réparer une alim qui a fait boum, ça ne résume en général pas seulement à un condo à changer. Quand un condo fuit, c'est en général l'usure, quand il explose, c'est plus souvent du à un court circuit.
Attention si tu te lances dans la repartion car on n'est certes pas sur des tensions de CRT, mais sur ce genre d'alimentation, tu as plus de 300V à certains endroits.

Merci pour le conseil. Je vais déjà l'ouvrir pour voir l'étendue des dégâts. Et je ferai attention si je décide de tenter la réparation.

d3ss0u a écrit:
Je possède moi aussi cette alimentation (que j'ai recap avec un kit de console5).
Pour l'ouvrir j'avais utilisé un gamebit de 4,5mm, le même tournevis que celui pour ouvrir les SNES.

Pour ce qui est du résultat après recap :

• 5V qui fluctue entre 5V et 5,2V

• rendement pas fou


En soit l'alimentation est plutôt bien conçue, cependant le design est un peu daté, mais pour la collec ça reste une belle pièce. Comme nico034, je te conseillerai plutôt de partir sur une alimentation moderne comme les Meanwell que MLA vend

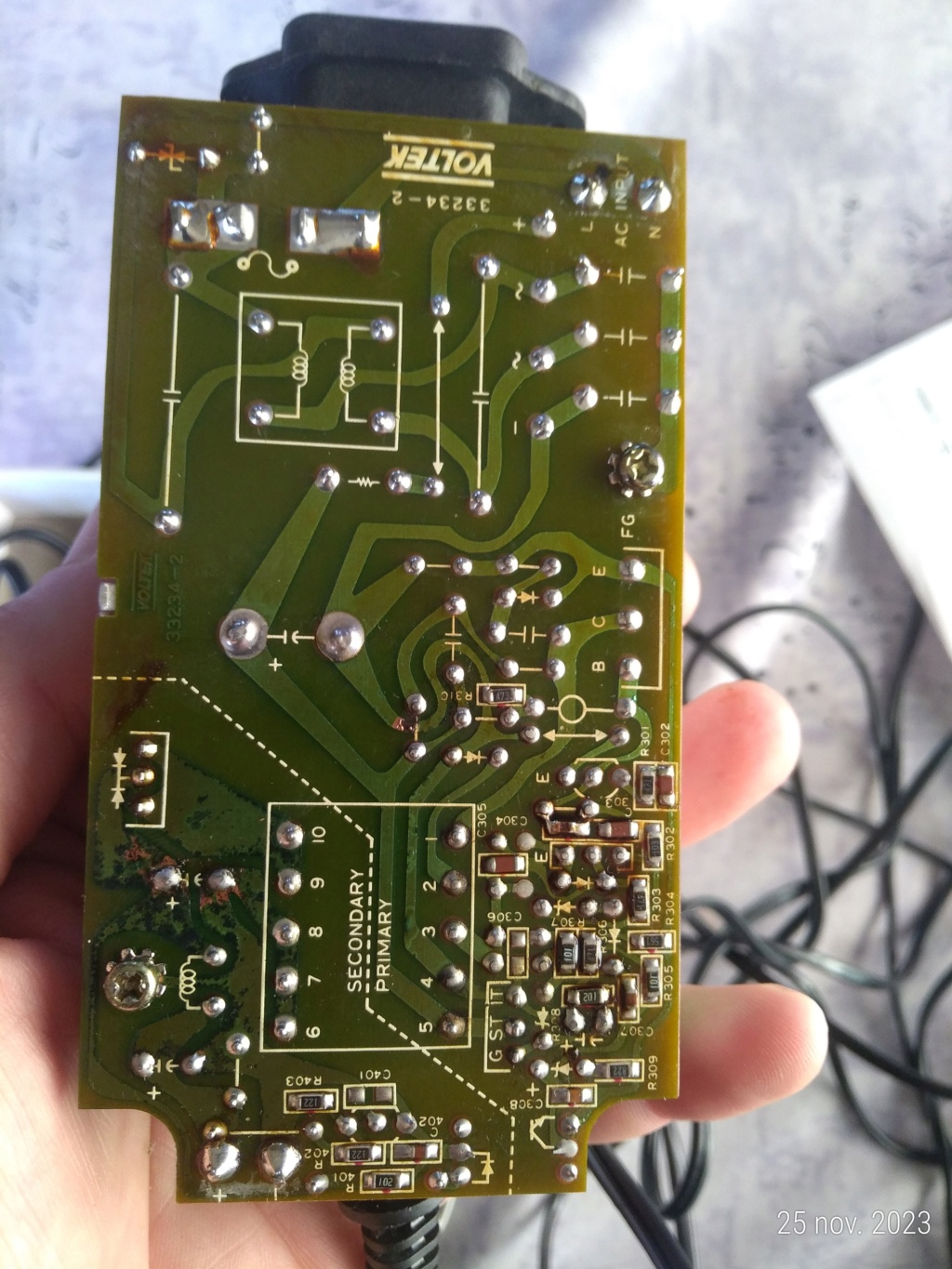

J'ai reçu le Kit de condensateurs et un tournevis avec l'embout gamedit de 4,5 mm. J'ai pu ouvrir l'alimentation. Un peu d'oxydation (beaucoup trop par endroits) et un piste coupée. J'ai changé les condensateurs et fait un pont là ou la piste était coupée et ... ça marche super !




Merci pour votre aide !
