Zupapa : problème de son

J'ai choppé cette cartouche sur eBay. Elle a l'air legit d'après MVS Scan. Je l'ai nettoyée et nettoyée et nettoyée mais ça n'a pas l'air d'avoir suffit.

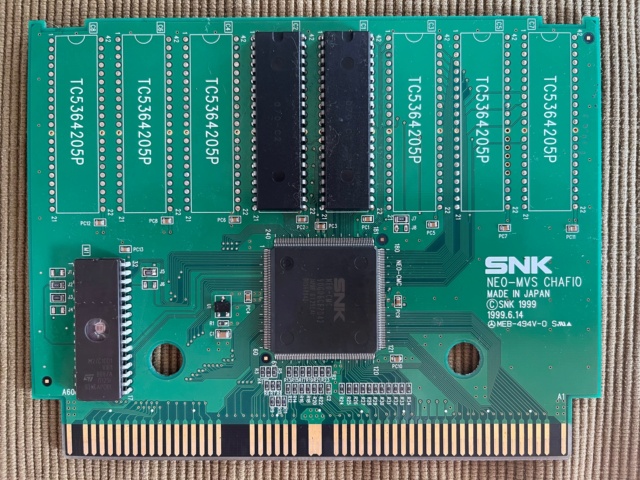

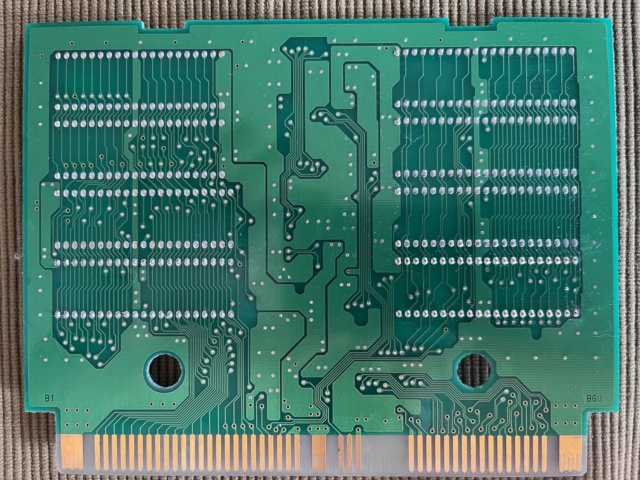

Je vous mets les photos des PCB, recto et verso. Le vendeur n'avait pas mis les verso sur la page du produit... Ouais, je suis un peu naïf. On va pas se mentir, la grosse tâche marron sur la deuxième board est chelou. Je suis loin d'être expert, alors vos éclairages sont les bienvenus. Je suis à deux doigts de renvoyer la cartouche.

La vidéo qui montre (ou plutôt vous fait écouter) le problème :
https://streamable.com/n57pdb

Y'a une salle trace au niveau du PCM , ça pourrait venir de là, non ?

Le Geek du Manchdi a écrit:Y'a une salle trace au niveau du PCM , ça pourrait venir de là, non ?

Oui, j'ai pensé à la même chose.

Surtout qu'il n'y a pas de composant au niveau de la trace sombre derrière la CHA, alors que le PCM gère les différents bruitages il me semble.

Le Geek du Manchdi a écrit:Y'a une salle trace au niveau du PCM , ça pourrait venir de là, non ?

Ouais, c'est ce que je me suis dit aussi. J'en ai enlevé une bonne partie mais je me demande comment essayer d'enlever le reste. Vous avez des idées ? J'y vais carrément à la brosse à dent ?

Oui, après tu sèches.

Tu peux faire une photo macro ?
Je t'avoue qu’on voit rien.
Idéalement, il faudrait retirer le chip inspecter et le remettre.
Il faut un peu de matos (station à air chaud et microscope)

A+

nic034 a écrit:Tu peux faire une photo macro ?
Je t'avoue qu’on voit rien.
Idéalement, il faudrait retirer le chip inspecter et le remettre.
Il faut un peu de matos (station à air chaud et microscope)

A+

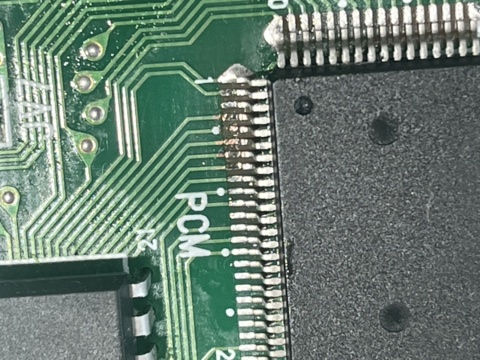

Voilà quelques photos macro. Mon téléphone peut pas faire bien plus. Les photos, c'est après un gros nettoyage de la dernière chance qui n'a rien changé. Le vendeur a accepté le retour, j'ai encore deux trois jours pour tester des trucs.

Pour moi le problème vient de là. Si tu ne sais pas réparer, je te conseille de renvoyer le jeu .

Tu peux tester facilement les continuités sur le pin 1 à 8 (celles affectées) de la puce PCM. Elles renvoient directement à des pins addresses et données de la maskrom V.

1- V D1 (pin 16)
2- V D2 (pin 18)
3- non connectée
4- V D3 (pin 30)
5- V A-1 (pin 30)
6- V A0 (pin 10)
7- V A2 (pin 9)
8- V A3 (pin 7)

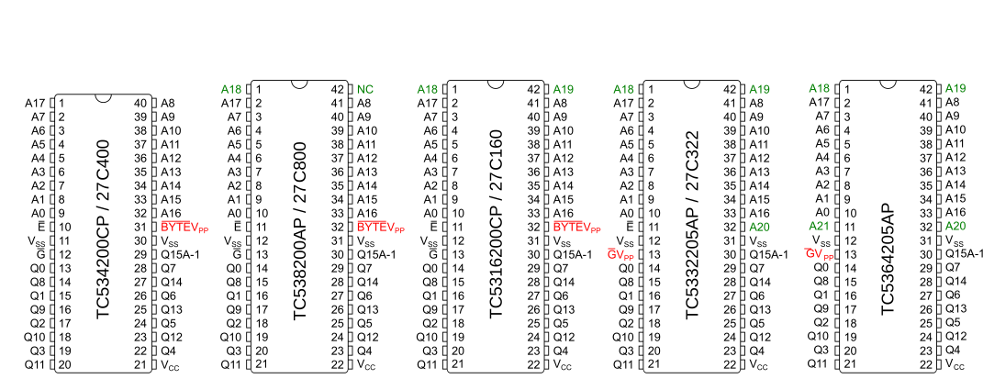

et ci-dessous le pinout de maskrom V (Q = D)



et le lien pour le pinout du PCM
https://wiki.neogeodev.org/index.php?title=PCM

Ptchnk a écrit:Tu peux tester facilement les continuités sur le pin 1 à 8 (celles affectées) de la puce PCM. Elles renvoient directement à des pins addresses et données de la maskrom V.

1- V D1 (pin 16)
2- V D2 (pin 18)
3- non connectée
4- V D3 (pin 30)
5- V A-1 (pin 30)
6- V A0 (pin 10)
7- V A2 (pin 9)
8- V A3 (pin 7)

et ci-dessous le pinout de maskrom V (Q = D)



et le lien pour le pinout du PCM
https://wiki.neogeodev.org/index.php?title=PCM

On a fait des tests ce matin avec un collègue et on a remarqué que le 4- V D3 (pin 30) ne fonctionnait pas. J'ai décidé de renvoyer la cartouche, n'ayant ni le matos ni les connaissances nécessaires pour me lancer dans une éventuelle réparation. Surtout sur un jeu un peu côté comme celui-là. Merci pour tes infos détaillées, ça nous a bien aidés.

Celle pourrait être juste une soudure sèche. Un peu de flux et un coup de fer à souder pour nettoyer et refaire proprement les soudures des pins "sales" pourrait suffire.

Finalement, j'ai décidé de renvoyer la cartouche. Ca m'embête un peu mais je ne voulais pas prendre le risque de ne pas pouvoir la réparer moi-même. Merci à tous pour vos conseils !
