Installation NeoBiosMasta OG sur slot MV1B
Hello,
je me suis lancé dans l'upgrade de mon slot MV1B avec NeoBiosMasta histoire de pouvoir changer de Bios facilement.
La procédure a l'air assez simple.

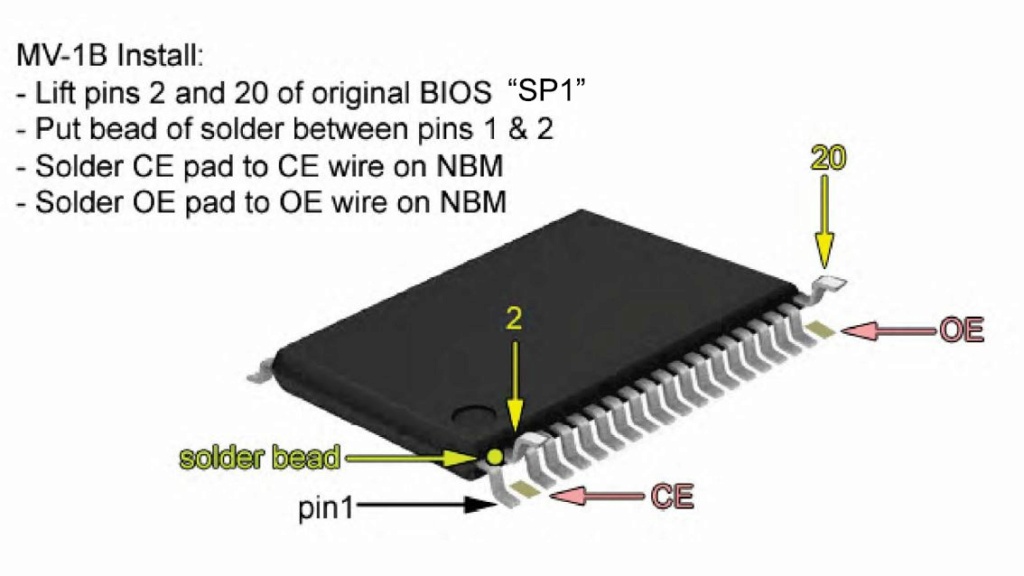

Au final la "procédure" ressemble à cela:
mais, ca ne fonctionne pas, j'ai vérifier les soudures, le fait que les pins 1 et 2 soient bien reliés, qu'il n'y a pas de résidus faisant des connexions hasardeuses entre les pins, etc...
Au démarrage, un petit bruit zarbi et des carrés rouges oranges à l'écran.
Du coup, je commence a douter de la procédure utilisée... (voir si dessus)
QQ peut il me confirmer que c bien la bonne pour un slot MV1B ?
Pourtant je ne suis pas trop noob en soudure, mais là j'en perds mon latin...
Du coup je me suis posé la question de la correspondance entre la procédure et la "génération" de NeoBiosMasta. Le PCB est marqué v1.7, ce qui ne veut pas dire grand chose, ca doit correspondre à la génération à la génération NeoBiosMasta OG je pense:
Du coup, la prochaine étape serait de virer complètement la puce de l'ancien bios pour vois si ca change qq chose, mais j'aimerais etre certain de la connectique entre le PCB et le NeoBiosmasta avant.
Merci d'avance.
je me suis lancé dans l'upgrade de mon slot MV1B avec NeoBiosMasta histoire de pouvoir changer de Bios facilement.
La procédure a l'air assez simple.
Au final la "procédure" ressemble à cela:
mais, ca ne fonctionne pas, j'ai vérifier les soudures, le fait que les pins 1 et 2 soient bien reliés, qu'il n'y a pas de résidus faisant des connexions hasardeuses entre les pins, etc...
Au démarrage, un petit bruit zarbi et des carrés rouges oranges à l'écran.
Du coup, je commence a douter de la procédure utilisée... (voir si dessus)
QQ peut il me confirmer que c bien la bonne pour un slot MV1B ?
Pourtant je ne suis pas trop noob en soudure, mais là j'en perds mon latin...
Du coup je me suis posé la question de la correspondance entre la procédure et la "génération" de NeoBiosMasta. Le PCB est marqué v1.7, ce qui ne veut pas dire grand chose, ca doit correspondre à la génération à la génération NeoBiosMasta OG je pense:
Du coup, la prochaine étape serait de virer complètement la puce de l'ancien bios pour vois si ca change qq chose, mais j'aimerais etre certain de la connectique entre le PCB et le NeoBiosmasta avant.
Merci d'avance.
Sylvain Cortes- Nouvelle recrue
- Système(s) : Neo-GEO MVS
Messages : 37
Date d'inscription : 17/07/2023
Age : 51
Localisation : Saint-Nizier du Moucherotte (Grenoble)
Re: Installation NeoBiosMasta OG sur slot MV1B
Salut, je te met ci dessous la procedure d'installation du NEOBIOSMASTA, il y a des photos et le texte est traduit en Francais.
Lien : https://docs.google.com/document/d/e/2PACX-1vTH35w57-s2DqUniqBiLJQ-XhFxq51cAhrbAJDSbdp0AlefcqAHUYU02OPjWP1kUsX-Aw_Y0vXMLPOm/pub
Lien : https://docs.google.com/document/d/e/2PACX-1vTH35w57-s2DqUniqBiLJQ-XhFxq51cAhrbAJDSbdp0AlefcqAHUYU02OPjWP1kUsX-Aw_Y0vXMLPOm/pub
guile- Adepte du stick
- Système(s) : AES PGM1+2 SNES N64 XBOX360...
Messages : 306
Date d'inscription : 09/09/2022
Age : 43
Localisation : Bretagne
Re: Installation NeoBiosMasta OG sur slot MV1B
Merci, j'avais effectivement aussi trouvé cette doc, je vais tester;
Sylvain Cortes- Nouvelle recrue
- Système(s) : Neo-GEO MVS
Messages : 37
Date d'inscription : 17/07/2023
Age : 51
Localisation : Saint-Nizier du Moucherotte (Grenoble)
Re: Installation NeoBiosMasta OG sur slot MV1B
Fait nous des photos pour nous montrer ton montage.
As tu bien mis l'eprom dans le bon sens sur le support tulipe ?
As tu bien mis l'eprom dans le bon sens sur le support tulipe ?
_________________
_________________
Administrateur sur Neo-Geo System
Je réalise des converts AES/MVS, programmation d'eproms, bios, etc...
Ryo Sakazaki- Admin
- Système(s) : AES Jap, MVS MV-2F
Messages : 16611
Date d'inscription : 15/10/2011
Age : 49
Localisation : Dept 91
Re: Installation NeoBiosMasta OG sur slot MV1B
Bon, j'ai trouvé... et j'ai honte... je ne fixais pas assez "fort" le PCB NeoBios Masta sur la puce support, tout simplement - j'avais peur d'y aller franco, mais il faut.
Le schéma que j'ai posté fonctionne bien - si l'autre procédure (par le lien fourni par @guile) est également possible cela sous-entend que les points de connexion sont reliés par le PCB - J'ai l'impression que la procédure fournie par @guile utilise des points de connexions prévus sans soudure, car la surface de contact est assez faible et il y a un trou pour passer un fil. Ca doit certainement fonctionné, mais je suis resté sur le schéma que j'ai posté dans le forum ;-)
Merci pour vos réponses messieurs !
Le schéma que j'ai posté fonctionne bien - si l'autre procédure (par le lien fourni par @guile) est également possible cela sous-entend que les points de connexion sont reliés par le PCB - J'ai l'impression que la procédure fournie par @guile utilise des points de connexions prévus sans soudure, car la surface de contact est assez faible et il y a un trou pour passer un fil. Ca doit certainement fonctionné, mais je suis resté sur le schéma que j'ai posté dans le forum ;-)
Merci pour vos réponses messieurs !
Sylvain Cortes- Nouvelle recrue
- Système(s) : Neo-GEO MVS
Messages : 37
Date d'inscription : 17/07/2023
Age : 51
Localisation : Saint-Nizier du Moucherotte (Grenoble)
Re: Installation NeoBiosMasta OG sur slot MV1B
Plop j'ai tenté de poser un NeoBiosMasta sur mon slot MV1B. Alors effectivement les soudures sur les points non prevus pour me paraissent vraiment hasardeuses. Surtout celle de la puce du haut qui je pense empêche d'enfoncer comme il faut le NBM. J'ai donc procéder aux soudures directement sur le bios original ça se fait mieux.
Bon par contre j'ai eu beau nettoyer les pattes, bien clipser le NBM je me suis mangé une bonne bouillis d'artefact... j'ai du repasser mon slot comme avant et heuresement il retourne sans soucis.
J'ai recu mon NBM avec une cassure, vous pensez que ça peut venir de là ? Que ca puisse empêcher la bonne touchette des pattes ?
Bon par contre j'ai eu beau nettoyer les pattes, bien clipser le NBM je me suis mangé une bonne bouillis d'artefact... j'ai du repasser mon slot comme avant et heuresement il retourne sans soucis.
J'ai recu mon NBM avec une cassure, vous pensez que ça peut venir de là ? Que ca puisse empêcher la bonne touchette des pattes ?
Ganesh le Marsu- 1000 Mega Shock
- Système(s) : AES, Megadrive 1, Switch
Messages : 1126
Date d'inscription : 04/03/2021
Re: Installation NeoBiosMasta OG sur slot MV1B
Ganesh le Marsu a écrit:Plop j'ai tenté de poser un NeoBiosMasta sur mon slot MV1B. Alors effectivement les soudures sur les points non prevus pour me paraissent vraiment hasardeuses. Surtout celle de la puce du haut qui je pense empêche d'enfoncer comme il faut le NBM. J'ai donc procéder aux soudures directement sur le bios original ça se fait mieux.
Bon par contre j'ai eu beau nettoyer les pattes, bien clipser le NBM je me suis mangé une bonne bouillis d'artefact... j'ai du repasser mon slot comme avant et heuresement il retourne sans soucis.
J'ai recu mon NBM avec une cassure, vous pensez que ça peut venir de là ? Que ca puisse empêcher la bonne touchette des pattes ?
Tu dois avoir un default de contact lié à la cassure
Le support peut se charger mais je n’ai pas réussi à trouver un modèle identique qui clipse pour ma part..
Demande un remboursement
nic034- 1000 Mega Shock
- Messages : 2726
Date d'inscription : 03/01/2016
Age : 45
Localisation : Montpellier
Re: Installation NeoBiosMasta OG sur slot MV1B
La "bouillie" d'artefact elle présente effectivement quand le contact ne se fait pas sur tous les contacts. J'ai eu cela quand je n'enfonçais pas assez le support. Je pense effectivement qu'il faut faire un changement du support.
Sylvain Cortes- Nouvelle recrue
- Système(s) : Neo-GEO MVS
Messages : 37
Date d'inscription : 17/07/2023
Age : 51
Localisation : Saint-Nizier du Moucherotte (Grenoble)
Re: Installation NeoBiosMasta OG sur slot MV1B
tu dois avoir des problèmes de pistes en dessous
Pense à prendre des photos HD, ça t’aider à tracer depuis le pc ou autre
À+
Pense à prendre des photos HD, ça t’aider à tracer depuis le pc ou autre
À+
nic034- 1000 Mega Shock
- Messages : 2726
Date d'inscription : 03/01/2016
Age : 45
Localisation : Montpellier
Re: Installation NeoBiosMasta OG sur slot MV1B
Ton support est effectivement hs, il faut le changer !
Pour en vendre régulièrement, j'ai de temps a autre des clients qui ont des soucis.
Je conseil toujours de bien nettoyer les broches du CPU avant de mettre le NBM, la crasse est un bon isolant et il ne faut pas hésiter à bien pousser le NBM contre la carte-mère, les miens se posent complètement sur le PCB et le contact est toujours parfait.
Sinon la procédure d'installation que tu as est la bonne.
Pour en vendre régulièrement, j'ai de temps a autre des clients qui ont des soucis.
Je conseil toujours de bien nettoyer les broches du CPU avant de mettre le NBM, la crasse est un bon isolant et il ne faut pas hésiter à bien pousser le NBM contre la carte-mère, les miens se posent complètement sur le PCB et le contact est toujours parfait.
Sinon la procédure d'installation que tu as est la bonne.
coux2- Visiteur confirmé
- Messages : 83
Date d'inscription : 22/05/2021
