Problème affichage écran vert + dégradation de pixels

+3
kazki
kogami
alphacentaury
7 participants

Aller en bas

Problème affichage écran vert + dégradation de pixels Empty Problème affichage écran vert + dégradation de pixels

Message  alphacentaury Mer 19 Jan 2022 - 13:40

Bonjour,

J'ai ressorti l'une de mes Neo-Geo des cartons et en la démarrant, j'ai un problème d'affichage.
Lorsque je lance le self test, l'écran est vert avec quelques bugs d'affichage.

Problème affichage écran vert + dégradation de pixels Img_2010

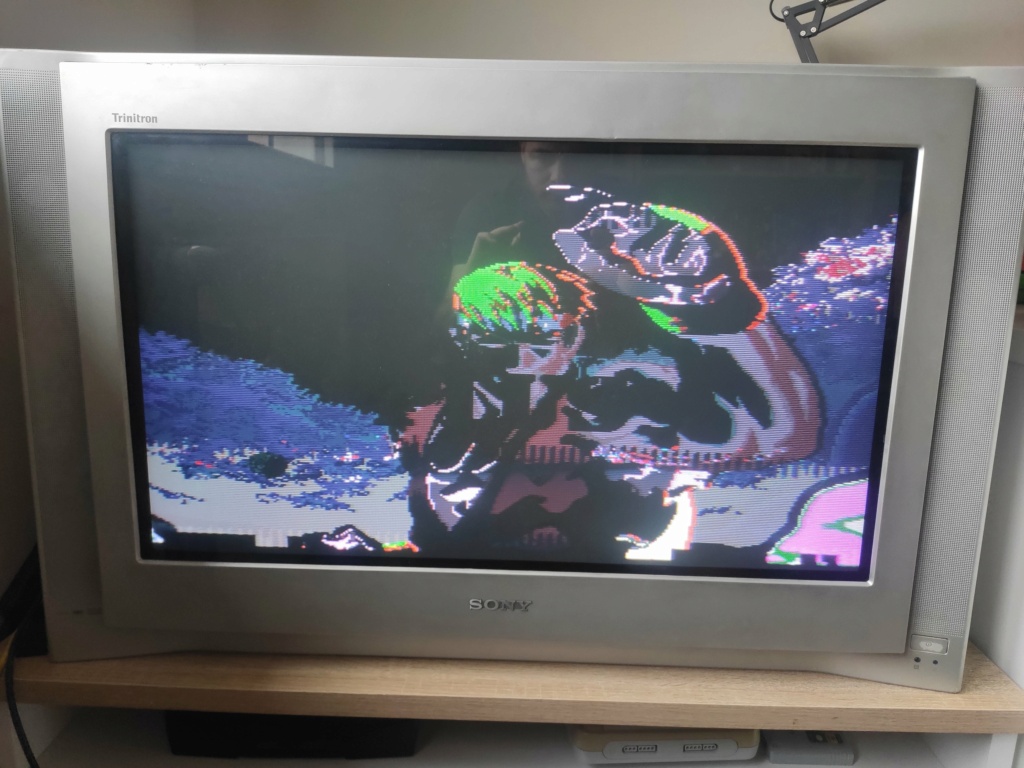

Problème affichage écran vert + dégradation de pixels Img_2011

J'ai scruté un peu partout ce super forum et j'en ai conclu que ça pouvait venir de la Palette RAM et plus particulièrement en scrutant ce post : https://www.neogeo-system.com/t4463-neo-geo-aes-hs-palette-ram-error-ecran-vert

A la lecture des images que je poste, est ce que vous pensez que cela semble être ce problème et si non une autre idée ?

Je vous joins aussi une photo de mes puces RAM CXK5814P-35L, je n'ai pas compris si je devais racheter le même type ou un autre ? La version de la ma PCB est une 3-5. Je ne sais pas si vous avez besoin d'autres informations ?
Problème affichage écran vert + dégradation de pixels Img_2012



Un grand merci par avance pour votre aide si cela est possible merci


Alphacentaury
alphacentaury
alphacentaury
Nouvelle recrue
Nouvelle recrue

Messages : 14
Date d'inscription : 17/01/2022
Localisation : Lyon

Revenir en haut Aller en bas

Problème affichage écran vert + dégradation de pixels Empty Re: Problème affichage écran vert + dégradation de pixels

Message  kogami Mer 19 Jan 2022 - 14:44

Ca peux venir d’une ram ou une piste oxydée.
Tu a un unibios de posé ?

Tu peux utiliser le diagnostic bios pour indiquer quelle problème il y a.
Si tu es sur Paris, tu peux me la laisser pour que j’y jette un coup d’œil.
kogami
kogami
Combo maker
Combo maker

Messages : 972
Date d'inscription : 11/01/2012

Revenir en haut Aller en bas

Problème affichage écran vert + dégradation de pixels Empty Re: Problème affichage écran vert + dégradation de pixels

Message  alphacentaury Mer 19 Jan 2022 - 15:12

kogami a écrit:Ca peux venir d’une ram ou une piste oxydée.
Tu a un unibios de posé ?

Tu peux utiliser le diagnostic bios pour indiquer quelle problème il y a.
Si tu es sur Paris, tu peux me la laisser pour que j’y jette un coup d’œil.

Salut,

Merci pour ton retour, c'est sympa. Elle est dans son jus de l'époque et du coup je n'ai pas d'Unibios dessus.
Je suis à Lyon, mais je déplace souvent à Paris, mais pas de planification sur les prochaines semaines à cause des problématiques COVID.

En fonction, je te tiendrais au courant beer

Yohann
alphacentaury
alphacentaury
Nouvelle recrue
Nouvelle recrue

Messages : 14
Date d'inscription : 17/01/2022
Localisation : Lyon

Revenir en haut Aller en bas

Problème affichage écran vert + dégradation de pixels Empty Re: Problème affichage écran vert + dégradation de pixels

Message  kazki Mer 19 Jan 2022 - 19:15

hello t'as essayé une autre alim vu que tu sembles avoir plusieurs consoles ? attention vérifie la tension de fonctionnement de tes consoles avant d'essayer une autre alim toutefois
kazki
kazki
1000 Mega Shock
1000 Mega Shock

Système(s) : AES MVS PGM CPS2 NAOMI
Messages : 8427
Date d'inscription : 22/10/2018

Revenir en haut Aller en bas

Problème affichage écran vert + dégradation de pixels Empty Re: Problème affichage écran vert + dégradation de pixels

Message  ndiolo Ven 11 Fév 2022 - 21:15

J'en profite au passage pour demander si qqun s'y connait en réparation de NeoGeo, la mienne aussi tire sur le vert !
ndiolo
ndiolo
Nouvelle recrue
Nouvelle recrue

Système(s) : NEO GEO AES
Messages : 12
Date d'inscription : 04/06/2018

Revenir en haut Aller en bas

Problème affichage écran vert + dégradation de pixels Empty Re: Problème affichage écran vert + dégradation de pixels

Message  kogami Sam 12 Fév 2022 - 7:19

Moi Smile

J’en ai déjà réparé pas mal
kogami
kogami
Combo maker
Combo maker

Messages : 972
Date d'inscription : 11/01/2012

Revenir en haut Aller en bas

Problème affichage écran vert + dégradation de pixels Empty Re: Problème affichage écran vert + dégradation de pixels

Message  ndiolo Dim 13 Fév 2022 - 12:51

C'est intéressant ! On peut voir en ligne certaines de tes réparations pour se faire une idée?
ndiolo
ndiolo
Nouvelle recrue
Nouvelle recrue

Système(s) : NEO GEO AES
Messages : 12
Date d'inscription : 04/06/2018

Revenir en haut Aller en bas

Problème affichage écran vert + dégradation de pixels Empty Re: Problème affichage écran vert + dégradation de pixels

Message  kogami Dim 13 Fév 2022 - 18:19

Nan je post pas mes réparations mais plusieurs membres d’ici sont passés par moi pour la réparation de leurs consoles et ils en sont tous contents Smile
kogami
kogami
Combo maker
Combo maker

Messages : 972
Date d'inscription : 11/01/2012

Revenir en haut Aller en bas

Problème affichage écran vert + dégradation de pixels Empty Re: Problème affichage écran vert + dégradation de pixels

Message  MLA Lun 14 Fév 2022 - 17:05

Comme dit Kogami, probablement ram pou piste oxydé (de ou vers la ram)...
Pour info le lien vers les codes coleur/erreur du self test:
https://wiki.neogeodev.org/index.php?title=System_self-test

Je peux assi proposer des reparations, mais sur Strasbourg, alors pour toi ce sera plus simple de voir avec Kogami si tu passes à Paris souvant Wink
MLA
MLA
Adepte du stick
Adepte du stick

Système(s) : Neo Geo AES MVS CD
Messages : 293
Date d'inscription : 02/02/2022
Age : 43
Localisation : Strasbourg

Revenir en haut Aller en bas

Problème affichage écran vert + dégradation de pixels Empty Re: Problème affichage écran vert + dégradation de pixels

Message  nelsoninho Sam 18 Nov 2023 - 19:09

kogami a écrit:Ca peux venir d’une ram ou une piste oxydée.
Tu a un unibios de posé ?

Tu peux utiliser le diagnostic bios pour indiquer quelle problème il y a.
Si tu es sur Paris, tu peux me la laisser pour que j’y jette un coup d’œil.

hello, tu fais toujours des réparations de Neo sur Paris?

nelsoninho
Nouvelle recrue
Nouvelle recrue

Messages : 17
Date d'inscription : 18/11/2023
Age : 39
Localisation : Paris

Revenir en haut Aller en bas

Problème affichage écran vert + dégradation de pixels Empty Re: Problème affichage écran vert + dégradation de pixels

Message  nic034 Dim 19 Nov 2023 - 8:45

nelsoninho a écrit:
kogami a écrit:Ca peux venir d’une ram ou une piste oxydée.
Tu a un unibios de posé ?

Tu peux utiliser le diagnostic bios pour indiquer quelle problème il y a.
Si tu es sur Paris, tu peux me la laisser pour que j’y jette un coup d’œil.

hello, tu fais toujours des réparations de Neo sur Paris?

Salut

Écran vert = palette RAM hs ou pistes coupées en effet
https://wiki.neogeodev.org/index.php?title=System_self-test

Il faut remplacer les deux chip de palette et les mettre sur support (et inspecter la zone et la trace au départ et à l’arrivée des ram palette.

Je préfère être direct : Si tu bricole pas, ne fait rien et donne la console à réparer.

https://wiki.neogeodev.org/index.php?title=Palette_RAM

Ce sont les IC sont du modèle ci-dessous :
CXK5864BSP-10L
LH5168N-80L
XLJ6265AF-10SL
BR6265BF-10SL

As tu la possibilité de mettre un bios de diagnostic (y’a t’il un support?)

Exemple ici position 4AB ci-dessous
https://wiki.neogeodev.org/index.php?title=NEO-AES3-5_board
nic034
nic034
1000 Mega Shock
1000 Mega Shock

Messages : 2657
Date d'inscription : 03/01/2016
Age : 45
Localisation : Montpellier

Revenir en haut Aller en bas

Problème affichage écran vert + dégradation de pixels Empty Re: Problème affichage écran vert + dégradation de pixels

Message  nic034 Mer 20 Déc 2023 - 19:13

Hello

Des News ?

A+
