Problème sur slot MV4F - Bug graphique

+2
nic034
Kategohi
6 participants

Aller en bas

Problème sur slot MV4F - Bug graphique Empty Problème sur slot MV4F - Bug graphique

Message  Legremlins_Keitaro Lun 2 Juil 2018 - 16:08

Quelqu'un aurait une idée du problème sur mon MV4F ? Cela ne le fait que avec le MV4 (pas sur le MV2) et ce peut importe le jeu et sur le jeu de fight c'est uniquement sur le joueur 1 que j’ai ce souci

https://youtu.be/KEiXH4u3xDM
Legremlins_Keitaro
Legremlins_Keitaro
330 Mega Shock
330 Mega Shock

Système(s) : MVS, NES, PSX, PS2, PS3, PS4,
Messages : 454
Date d'inscription : 18/04/2013
Age : 42
Localisation : 91

Revenir en haut Aller en bas

Problème sur slot MV4F - Bug graphique Empty Re: Problème sur slot MV4F - Bug graphique

Message  Le Geek du Manchdi Mer 4 Juil 2018 - 19:50

Un problème de RAM vidéo qui flanche Neutral ? Peut-être que ce topic pourrait aider. En espérant que des mecs plus qualifiés puissent te donner un coup de main. Bon courage à toi Wink !
Le Geek du Manchdi
Le Geek du Manchdi
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS, CPS1/2/3, Atomiswave...
Messages : 5650
Date d'inscription : 02/02/2018
Age : 41
Localisation : Var

Revenir en haut Aller en bas

Problème sur slot MV4F - Bug graphique Empty Re: Problème sur slot MV4F - Bug graphique

Message  Kategohi Mer 4 Juil 2018 - 20:46

Si t'as pas d'erreur c'est pas les v-ram car quand une puce hs ça te mets plus de merde a l'écran.
Il y a un peut-être un problème d'adressage entre le B1 et lspc2.

Il doit y avoir une piste coupée a quelque part t'inquiète on va trouver.

Un truc aussi le +5v est peut être trop bas,on dirait que ça manque de patate.


Les 2 puces de v-ram sont bonnes cherche pas là.
Il se peut aussi qu'il y ai un court circuit ou alors une piste coupée aussi au niveau du port cartouche(car ces pistes là sont fragiles aussi)
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/jap et Korea!!!
Messages : 8485
Date d'inscription : 13/08/2013
Age : 45
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Problème sur slot MV4F - Bug graphique Empty Re: Problème sur slot MV4F - Bug graphique

Message  Legremlins_Keitaro Mer 4 Juil 2018 - 22:06

Euh pas sur que y'ai une erreur qui s'affiche si y' a un unibios. Je peux mettre le bios du MV2 pour tester ?
Legremlins_Keitaro
Legremlins_Keitaro
330 Mega Shock
330 Mega Shock

Système(s) : MVS, NES, PSX, PS2, PS3, PS4,
Messages : 454
Date d'inscription : 18/04/2013
Age : 42
Localisation : 91

Revenir en haut Aller en bas

Problème sur slot MV4F - Bug graphique Empty Re: Problème sur slot MV4F - Bug graphique

Message  Le Geek du Manchdi Mer 4 Juil 2018 - 22:12

Legremlins_Keitaro a écrit:Euh pas sur que y'ai une erreur qui s'affiche si y' a un unibios. Je peux mettre le bios du MV2 pour tester ?

J'y ai pensé aussi, même si j'ai réagi à ton topic histoire de, comme personne ne semblait intéressé et pour lancer le débat. Car, je ne suis pas qualifié. Mais à ta place, je testerais quand même avec bios d'origine pour en avoir le coeur net.
Le Geek du Manchdi
Le Geek du Manchdi
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS, CPS1/2/3, Atomiswave...
Messages : 5650
Date d'inscription : 02/02/2018
Age : 41
Localisation : Var

Revenir en haut Aller en bas

Problème sur slot MV4F - Bug graphique Empty Re: Problème sur slot MV4F - Bug graphique

Message  Kategohi Mer 4 Juil 2018 - 22:30

Oui il te dit qu'il y y a une erreur a......?????....endroit
Normal que l'unibios te le dise.
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/jap et Korea!!!
Messages : 8485
Date d'inscription : 13/08/2013
Age : 45
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Problème sur slot MV4F - Bug graphique Empty Re: Problème sur slot MV4F - Bug graphique

Message  Le Geek du Manchdi Mer 4 Juil 2018 - 23:18

Effectivement, l'unibios affiche bien les erreurs. Pour exemple, en voilà une que j'ai eu il y a un mois et demi avec une cartouche défaillante :

Problème sur slot MV4F - Bug graphique Ss2_bu14

Kategohi, tu dois avoir raison mais autant tester avec le bios d'origine s'il est à portée de main, voir si ça donne une info supplémentaire ou pas ?
Le Geek du Manchdi
Le Geek du Manchdi
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS, CPS1/2/3, Atomiswave...
Messages : 5650
Date d'inscription : 02/02/2018
Age : 41
Localisation : Var

Revenir en haut Aller en bas

Problème sur slot MV4F - Bug graphique Empty Re: Problème sur slot MV4F - Bug graphique

Message  Kategohi Mer 4 Juil 2018 - 23:29

Pas forcement car il ne détectera pas l'erreur aussi profondement que l'unibios Cool
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/jap et Korea!!!
Messages : 8485
Date d'inscription : 13/08/2013
Age : 45
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Problème sur slot MV4F - Bug graphique Empty Re: Problème sur slot MV4F - Bug graphique

Message  Atro Sam 7 Juil 2018 - 21:01

Je parie sur le LPSC2. Soit il est "malade" soit une piste (voir plus) ne communiquent pas avec cette puce.
Atro
Atro
Combo maker
Combo maker

Messages : 812
Date d'inscription : 14/11/2017
Localisation : Portugal

Revenir en haut Aller en bas

Problème sur slot MV4F - Bug graphique Empty Re: Problème sur slot MV4F - Bug graphique

Message  Kategohi Sam 7 Juil 2018 - 21:18

Atro a écrit:Je parie sur le LPSC2. Soit il est "malade" soit une piste (voir plus) ne communiquent pas avec cette puce.

Le lspc2 pareil la puce a pris un coup peut etre.
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/jap et Korea!!!
Messages : 8485
Date d'inscription : 13/08/2013
Age : 45
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Problème sur slot MV4F - Bug graphique Empty Re: Problème sur slot MV4F - Bug graphique

Message  Le Geek du Manchdi Dim 8 Juil 2018 - 2:04

Si vous parlez bien de ça (un controler de sprites ?) :

Problème sur slot MV4F - Bug graphique Aes_lspc2a2

Ça risque d'être chaud à réparer/remplacer non ?
Le Geek du Manchdi
Le Geek du Manchdi
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS, CPS1/2/3, Atomiswave...
Messages : 5650
Date d'inscription : 02/02/2018
Age : 41
Localisation : Var

Revenir en haut Aller en bas

Problème sur slot MV4F - Bug graphique Empty Re: Problème sur slot MV4F - Bug graphique

Message  Kategohi Dim 8 Juil 2018 - 9:51

Oui c'est ça ou ses pistes il communique beaucoup avec le B1 et la v-ram.
Souvent ses problèmes viennent de coupures de pistes mais se peut qu'il soit plié aussi et là il faut station d'air chaud et une ventouse pour le changer.(avoir un lspc2 de rechange)
Pas une mince affaire (j'ai une aes qui doit avoir ce problème là)
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/jap et Korea!!!
Messages : 8485
Date d'inscription : 13/08/2013
Age : 45
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Problème sur slot MV4F - Bug graphique Empty Re: Problème sur slot MV4F - Bug graphique

Message  nic034 Dim 8 Juil 2018 - 10:25

Salut,

La première chose à savoir c'est que les slots MVS de manière générale ont le emplacements cartouches généralement "fragile" et dans le temps ils se dégrade au niveau de la qualité des contacts, sur mon MV4 1/2 slots ont un peu de mal, (tout dépend donc l'usage qui a été fait avec le slot par l'ancien propriétaire). Le problème c'est que par définition, un slot à les cartouches qui sont placés de manière permanente dans les emplacements et elles ne sont pas régulièrement retirés dans les bornes. Laisser des cartouches dans les emplacements de manière permanent ne doitpas beaucoup aider pour maintenir une "élasticité" au niveau des contacts des ports cartouches..

Donc en premier lieu, nettoyage conventionnel de tous les emplacements cartouches (nettoyant contacts avec carte plastique dans du sopalin etc..), inspection visuel des 2 PCB et surtout autour de la pile (au mieux suppression de la pile si c'est pas déjà fait, montage d'un support CR3032, batter mod etc..), clear backup ram etc..

Les MV4 sont souvent sujet aux piles qui coulent..
Il y a de forte chance que mes collègues soient sur la bonne piste..

Bye
nic034
nic034
1000 Mega Shock
1000 Mega Shock

Messages : 2684
Date d'inscription : 03/01/2016
Age : 45
Localisation : Montpellier

Revenir en haut Aller en bas

Problème sur slot MV4F - Bug graphique Empty Re: Problème sur slot MV4F - Bug graphique

Message  Atro Mar 10 Juil 2018 - 1:59

Aussi, voir un truc que j'ai totalement oublier de mentionner.

Il est possible qu'une des pates soit en contact avec une autre, causant ce genre de problème. Un loupe ici est recommendé.

Si c'est le cas, moi j'utilise un X-Acto très doucement pour essayer de les séparer quand je trouve des puces avec ce genre de problème. Jette bien un coup d'oeil sur ça en première place.
Atro
Atro
Combo maker
Combo maker

Messages : 812
Date d'inscription : 14/11/2017
Localisation : Portugal

Revenir en haut Aller en bas

Problème sur slot MV4F - Bug graphique Empty Re: Problème sur slot MV4F - Bug graphique

Message  Legremlins_Keitaro Dim 15 Juil 2018 - 21:59

Je vais regarder tout ça merci Smile
Vais finir de refaire la borne et je testerais tout ca une fois fini Wink
Legremlins_Keitaro
Legremlins_Keitaro
330 Mega Shock
330 Mega Shock

Système(s) : MVS, NES, PSX, PS2, PS3, PS4,
Messages : 454
Date d'inscription : 18/04/2013
Age : 42
Localisation : 91

Revenir en haut Aller en bas

Problème sur slot MV4F - Bug graphique Empty Re: Problème sur slot MV4F - Bug graphique

Message  Le Geek du Manchdi Dim 15 Juil 2018 - 22:48

Bon courage super !
Le Geek du Manchdi
Le Geek du Manchdi
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS, CPS1/2/3, Atomiswave...
Messages : 5650
Date d'inscription : 02/02/2018
Age : 41
Localisation : Var

Revenir en haut Aller en bas

Problème sur slot MV4F - Bug graphique Empty Re: Problème sur slot MV4F - Bug graphique

Message  Legremlins_Keitaro Lun 16 Juil 2018 - 7:45

Bah c'est surtout qeu j'ia des doute suis l'alim / la puissance du convertisseur qui n'etait que de 200W. J'ai ramener un 350W que j'avais pour faire de nouveau test Wink
Legremlins_Keitaro
Legremlins_Keitaro
330 Mega Shock
330 Mega Shock

Système(s) : MVS, NES, PSX, PS2, PS3, PS4,
Messages : 454
Date d'inscription : 18/04/2013
Age : 42
Localisation : 91

Revenir en haut Aller en bas

Problème sur slot MV4F - Bug graphique Empty Re: Problème sur slot MV4F - Bug graphique

Message  Legremlins_Keitaro Jeu 11 Juil 2019 - 21:06

Bon au final entre temps j'ai revendu la borne et j'ai remplacer par une Rit Legno, j'ai ressorti le MV4 et j'ai re tester sur tout les ports, même defaut graphique partout, je vias mettre un bios de test pour verifier si tout est OK
Legremlins_Keitaro
Legremlins_Keitaro
330 Mega Shock
330 Mega Shock

Système(s) : MVS, NES, PSX, PS2, PS3, PS4,
Messages : 454
Date d'inscription : 18/04/2013
Age : 42
Localisation : 91

Revenir en haut Aller en bas

Problème sur slot MV4F - Bug graphique Empty Re: Problème sur slot MV4F - Bug graphique

Message  Legremlins_Keitaro Ven 12 Juil 2019 - 19:22

Alors après test, il me dit que la VRAM est HS / Défectueuse, la grande question est: Est ce que la VRAM c'est la RAM Video ou la Fast Video ?
Legremlins_Keitaro
Legremlins_Keitaro
330 Mega Shock
330 Mega Shock

Système(s) : MVS, NES, PSX, PS2, PS3, PS4,
Messages : 454
Date d'inscription : 18/04/2013
Age : 42
Localisation : 91

Revenir en haut Aller en bas

Problème sur slot MV4F - Bug graphique Empty Re: Problème sur slot MV4F - Bug graphique

Message  neopolo Ven 12 Juil 2019 - 19:25

Vram......c est video ram normalement......mais bon je ne peu point te confirmer....tu dois etre mieu caller....

Sinon me reste 2 vram original si tu les veu......ca sera ma contribution. beer
neopolo
neopolo
1000 Mega Shock
1000 Mega Shock

Système(s) : neogeo mvs / aes
Messages : 6924
Date d'inscription : 31/01/2015
Age : 47
Localisation : haute loire

Revenir en haut Aller en bas

Problème sur slot MV4F - Bug graphique Empty Re: Problème sur slot MV4F - Bug graphique

Message  Legremlins_Keitaro Ven 12 Juil 2019 - 20:32

neopolo a écrit:Vram......c est video ram normalement......mais bon je ne peu point te confirmer....tu dois etre mieu caller....

Sinon me reste 2 vram original si tu les veu......ca sera ma contribution. beer

Ah oui je veux bien, tu me les fait a cb fdpin ?
Legremlins_Keitaro
Legremlins_Keitaro
330 Mega Shock
330 Mega Shock

Système(s) : MVS, NES, PSX, PS2, PS3, PS4,
Messages : 454
Date d'inscription : 18/04/2013
Age : 42
Localisation : 91

Revenir en haut Aller en bas

Problème sur slot MV4F - Bug graphique Empty Re: Problème sur slot MV4F - Bug graphique

Message  Kategohi Sam 13 Juil 2019 - 0:43

Il faut tester le circuit de vram avant car pas sûr que ce soit les chips.
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/jap et Korea!!!
Messages : 8485
Date d'inscription : 13/08/2013
Age : 45
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Problème sur slot MV4F - Bug graphique Empty Re: Problème sur slot MV4F - Bug graphique

Message  Legremlins_Keitaro Sam 13 Juil 2019 - 8:45

Kategohi a écrit:Il faut tester le circuit de vram avant car pas sûr que ce soit les chips.

Alors autant dessouder et souder je saurais peut être le faire (si c'est pas trop petit), autant là je sais meme pas comment faire,
Legremlins_Keitaro
Legremlins_Keitaro
330 Mega Shock
330 Mega Shock

Système(s) : MVS, NES, PSX, PS2, PS3, PS4,
Messages : 454
Date d'inscription : 18/04/2013
Age : 42
Localisation : 91

Revenir en haut Aller en bas

Problème sur slot MV4F - Bug graphique Empty Re: Problème sur slot MV4F - Bug graphique

Message  Kategohi Sam 13 Juil 2019 - 9:10

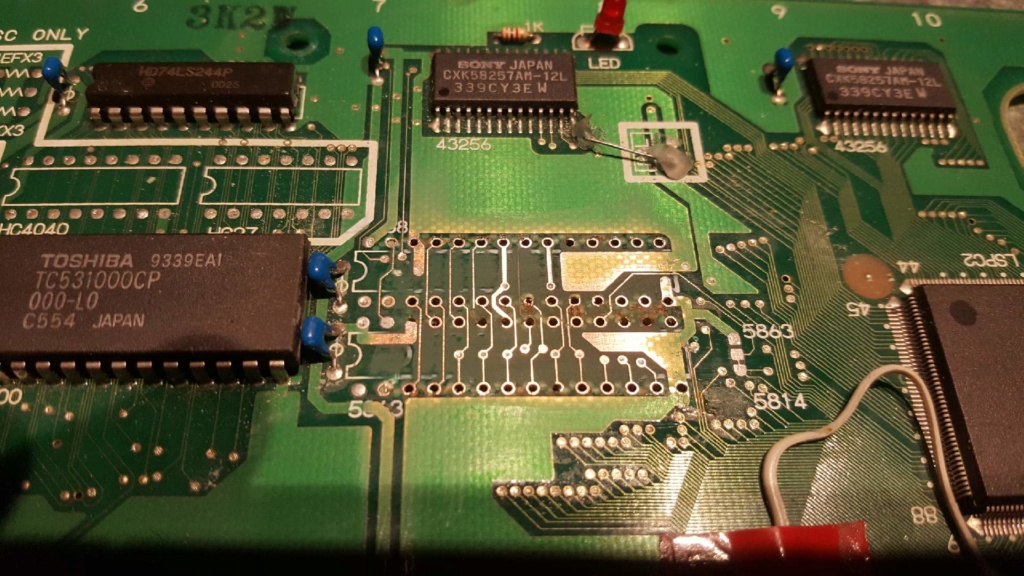

Avec un multimètre en mode continuité tu peux toujours vérifier déjà en fonction du schéma que je te mets.

Ce sont les correspondances sous les puces comme ça au moins ça évite que tu te demandes si jamais tu as une piste coupe et tu le sauras.

Au fer par contre c'est très raidos  à dessouder

Problème sur slot MV4F - Bug graphique Resize15

Le montage des contacts se croisent. Vérifie tout .
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/jap et Korea!!!
Messages : 8485
Date d'inscription : 13/08/2013
Age : 45
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Problème sur slot MV4F - Bug graphique Empty Re: Problème sur slot MV4F - Bug graphique

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
