Message  eddyfoucault le Dim 4 Mar 2018 - 11:44

Bonjour,

Comme je le disais dans ma présentation, j'ai eu connaissance de ce forum suite au post d'un soucis sur un autre forum. Je le mets tel quel ici, en espérant trouver un peu d'aide (même si j'ai peu d'espoir ... au pire ce post servira de base de données des pannes NG)

Je déterre aujourd'hui un probleme vieux de plus de 20 ans.
Lors d'une session de jeu avec un pote,tout à coup ma console préférée s'est mise à déconner sur la moitié de l'écran.
A l'époque, il n'y avait pas internet pour se renseigner. Je l'ai emmener chez divers "spécialistes" qui se sont contenter de la brancher et voir qu'elle en fonctionnait pas. Moi même, début des années 2000, et espérant que ce long sommeil provoque un miracle, j'ai fait de même, en pire (ayant entre temps racheté une console, et changé de télé, j'ai refait le test avec le mauvais adaptateur secteur, avec une peritel non modifiée
qui n'abaissait pas le 5V au bon niveau pour la commutation rapide ...)
Et voilà, enfin, je me suis mis dans de bonnes conditions (adaptateur 5V officiel en cohérence avec le numéro de série de la console, câble peritel modifié, qui fonctionne à merveille sur ma seconde console), et j'ai pris quelques photos, des fois que l'un de vous ai eu le même problème (et en ai trouvé la source ... même si d'après moi c'est foutu)

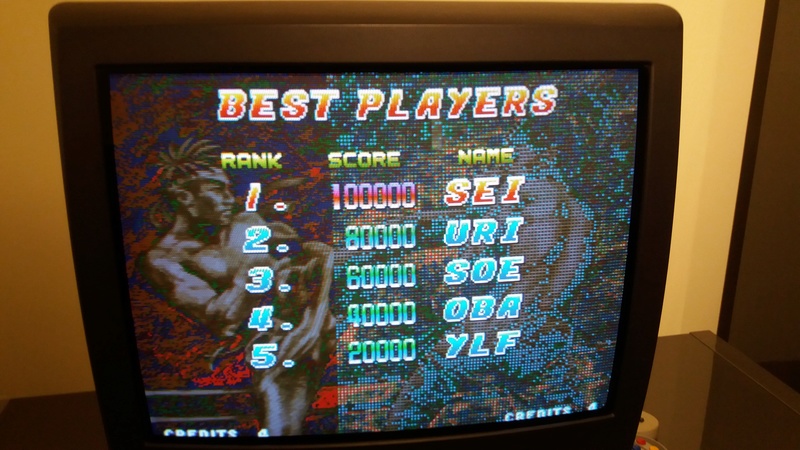

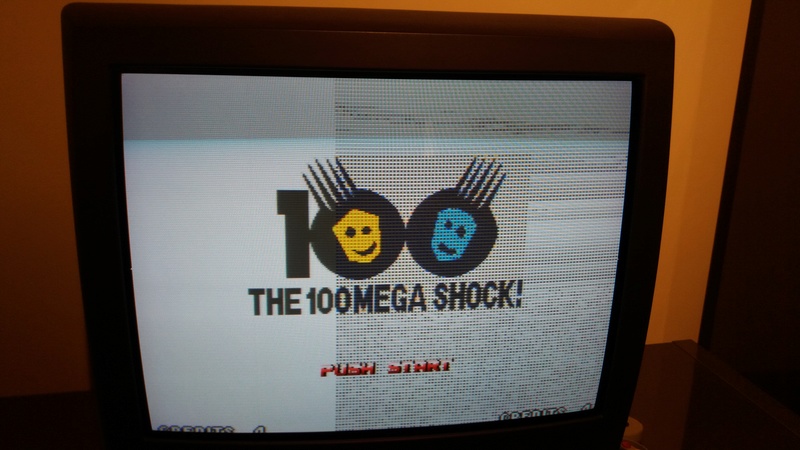

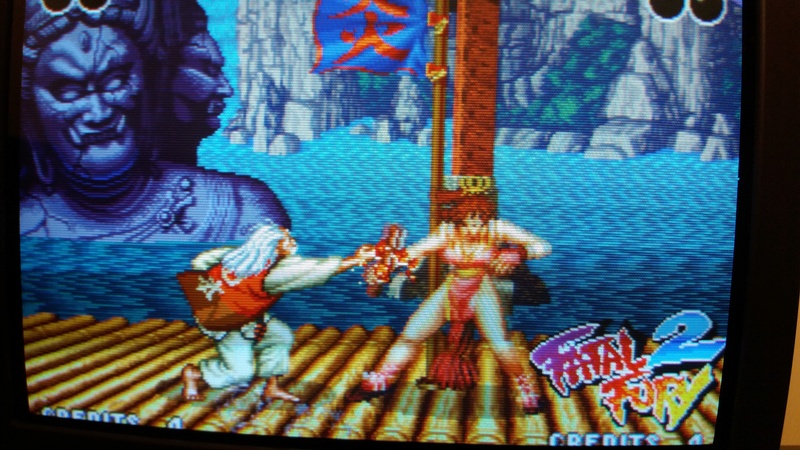

Seule la moitié de l'écran est impacté, et pas sur tous les plans (du coup, certaines phases de jeu ne laissent pas entrevoir de probleme)




eddyfoucault
Nouvelle recrue
Nouvelle recrue

Messages : 17
Date d'inscription : 04/03/2018

Revenir en haut Aller en bas

Re: Probleme AES sur la moitié de l"écran

Message  Kategohi le Dim 4 Mar 2018 - 14:16

Salut,quelle couleur ton écran a vide?
A titre perso ça sent copro B1 celui qui s'occupe des plans.
Quelle pcb mère?t'as une photo?
C'est un gpu qui foire là surement.
avatar
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 5413
Date d'inscription : 13/08/2013
Age : 40
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Re: Probleme AES sur la moitié de l"écran

Message  eddyfoucault le Lun 5 Mar 2018 - 8:53

Salut, tout d'abord, merci de m'aider Smile

Alors, j'ai fait le test, mon écran est bleu à l'allumage sans jeu.
Il se trouve que j'ai des photos sur moi, mais peut être de trop loin pour ce que tu désires voir:




eddyfoucault
Nouvelle recrue
Nouvelle recrue

Messages : 17
Date d'inscription : 04/03/2018

Revenir en haut Aller en bas

Re: Probleme AES sur la moitié de l"écran

Message  Kategohi le Lun 5 Mar 2018 - 9:48

D'accord c'est les pcb les plus fragiles de toutes les neo car il y a 3 CMS graphiques et ces pcb sont vieilles,mieux vaut lui préferer les 3.4 3.5 et la robuste 3.6.
Je suis au taf je te dirais la suite de ce qu'il (faudrait faire)


Il faut reprendre tout les circuits des cms (car ils communiquent entre eux (difficulté 9,5 sur 10) car pcb complexe. en gros il va falloir y passer du temps c'est une neo aes nec non?

Pistes surements coupés ou disparues ça arrive sur ces cartes après ils ont changés le vernis et la conception aussi des tracés----------> coupés sous le vernis.
Si tu veux y attaquer il faut que tu sois minutieux ordonné logique et que tu puisses faire et suivre un schéma. study

T'as une sonde,un multi?
Fais une photo de tes 3 composants graphiques carré dès fois que (coup de chance va savoir) Rolling Eyes
avatar
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 5413
Date d'inscription : 13/08/2013
Age : 40
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Re: Probleme AES sur la moitié de l"écran

Message  kogami le Lun 5 Mar 2018 - 10:20

On peux voir que ta console à déjà subit une réparation (fil bleu).

Dans un 1er temps, il faut que tu inspecte toute la carte mère pour repérer tous défaut suspect mais je pense qu'il s'agit aussi d'une piste corrompue donc facile à réparer à partir du moment ou on la trouve.
avatar
kogami
Combo maker
Combo maker

Messages : 543
Date d'inscription : 11/01/2012

Revenir en haut Aller en bas

Re: Probleme AES sur la moitié de l"écran

Message  eddyfoucault le Lun 5 Mar 2018 - 10:33

kogami a écrit:On peux voir que ta console à déjà subit une réparation (fil bleu).

Dans un 1er temps, il faut que tu inspecte toute la carte mère pour repérer tous défaut suspect mais je pense qu'il s'agit aussi d'une piste corrompue donc facile à réparer à partir du moment ou on la trouve.

En tout cas pas réparée après achat. Je l'ai achetée neuve à l'époque, et il serait étonnant que le magasin de l'époque ait fait de la remballe.
Je vais inspecter le câblage dans un premier temps sur vos conseils en tout cas (je vais la ramener au boulot, ici je suis équipé)

eddyfoucault
Nouvelle recrue
Nouvelle recrue

Messages : 17
Date d'inscription : 04/03/2018

Revenir en haut Aller en bas

Re: Probleme AES sur la moitié de l"écran

Message  Kategohi le Lun 5 Mar 2018 - 10:52

Retouche interne d'usine surement (elle est surement pas passée au contrôle qualité).

Avec les années il y en a surement une qui est rompue.
avatar
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 5413
Date d'inscription : 13/08/2013
Age : 40
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Re: Probleme AES sur la moitié de l"écran

Message  eddyfoucault le Lun 5 Mar 2018 - 11:03

Kategohi a écrit:Retouche interne d'usine surement (elle est surement pas passée au contrôle qualité).

Avec les années il y en a surement une qui est rompue.

surement fait en usine en effet (un bricoleur n'aurait pas mis de petite mousse)

Sinon, ça existe les pistes qui se coupent toutes seules ?!
je prendrai des photos (au boulot j'ai une caméra loupe numérique qui me permet de bonnes prises d e vues. Je m'en sers pour vérifier le cablage de mes composants CMS

eddyfoucault
Nouvelle recrue
Nouvelle recrue

Messages : 17
Date d'inscription : 04/03/2018

Revenir en haut Aller en bas

Re: Probleme AES sur la moitié de l"écran

Message  Kategohi le Lun 5 Mar 2018 - 11:11

Qui se coupent toutes seules oui ey qui s'éffacent aussi.
avatar
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 5413
Date d'inscription : 13/08/2013
Age : 40
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Re: Probleme AES sur la moitié de l"écran

Message  Kategohi le Lun 5 Mar 2018 - 11:21

Écran de l'aes tout quadrillé.
C'est la dernière que j'ai fais au mois de février.

Trouve le problème pour voir? Laughing
avatar
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 5413
Date d'inscription : 13/08/2013
Age : 40
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Re: Probleme AES sur la moitié de l"écran

Message  eddyfoucault le Lun 5 Mar 2018 - 11:31

vers la sérigraphie J2 y'a un soucis

eddyfoucault
Nouvelle recrue
Nouvelle recrue

Messages : 17
Date d'inscription : 04/03/2018

Revenir en haut Aller en bas

Re: Probleme AES sur la moitié de l"écran

Message  Kategohi le Lun 5 Mar 2018 - 12:06

eddyfoucault a écrit:vers la sérigraphie J2 y'a un soucis
Exact mrgreen
Donc maintenant il faut faire de même sur ta pcb.
avatar
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 5413
Date d'inscription : 13/08/2013
Age : 40
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Re: Probleme AES sur la moitié de l"écran

Message  eddyfoucault le Lun 5 Mar 2018 - 13:05

Kategohi a écrit:
eddyfoucault a écrit:vers la sérigraphie J2 y'a un soucis
Exact mrgreen
Donc maintenant il faut faire de même sur ta pcb.

Smile merci pour les encouragements ... en plus tu as l'air optimiste, ça me donne espoir de retrouver la console qui m'a fait redoubler ma première !!

eddyfoucault
Nouvelle recrue
Nouvelle recrue

Messages : 17
Date d'inscription : 04/03/2018

Revenir en haut Aller en bas

Re: Probleme AES sur la moitié de l"écran

Message  eddyfoucault le Mar 6 Mar 2018 - 8:48

Salut,

je n'ai pas eu le temps de tout inspecter à la loupe, mais à l'oeil nu, je n'ai rien vu de bizarre (il faut que je décolle la mousse proprement pour bien vérifier)








eddyfoucault
Nouvelle recrue
Nouvelle recrue

Messages : 17
Date d'inscription : 04/03/2018

Revenir en haut Aller en bas

Re: Probleme AES sur la moitié de l"écran

Message  Kategohi le Mar 6 Mar 2018 - 10:40

Premiere ligne a gauche du 69 bon ou pas.
On voit pas bien.
avatar
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 5413
Date d'inscription : 13/08/2013
Age : 40
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Re: Probleme AES sur la moitié de l"écran

Message  eddyfoucault le Mar 6 Mar 2018 - 11:47

Kategohi a écrit:Premiere ligne a gauche du 69 bon ou pas.
On voit pas bien.

sur quelle photo ?

eddyfoucault
Nouvelle recrue
Nouvelle recrue

Messages : 17
Date d'inscription : 04/03/2018

Revenir en haut Aller en bas

Re: Probleme AES sur la moitié de l"écran

Message  Kategohi le Mar 6 Mar 2018 - 12:23

1ere
avatar
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 5413
Date d'inscription : 13/08/2013
Age : 40
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Re: Probleme AES sur la moitié de l"écran

Message  poup le Mar 6 Mar 2018 - 12:39

Effectivement à droite du condo bleu y'a un point
avatar
poup
1000 Mega Shock
1000 Mega Shock

Système(s) : AES, MVS et CDZ
Messages : 1668
Date d'inscription : 08/04/2015
Age : 40
Localisation : 37

Revenir en haut Aller en bas

Re: Probleme AES sur la moitié de l"écran

Message  eddyfoucault le Mar 6 Mar 2018 - 13:47

poup a écrit:Effectivement à droite du condo bleu y'a un point

je pense qu'il s'agit d'une poussière mais je vais vérifier avant la fin de semaine

eddyfoucault
Nouvelle recrue
Nouvelle recrue

Messages : 17
Date d'inscription : 04/03/2018

Revenir en haut Aller en bas

Re: Probleme AES sur la moitié de l"écran

Message  eddyfoucault le Ven 9 Mar 2018 - 15:03

Salut à tous,

Bon, malheureusement je confirme que c'était une poussière Sad La piste n'est pas coupée. Sur un autre forum on m'a orienté vers de la mémoire vidéo à changer ... il y a aussi visiblement moyen de faire un diagnostic précis (une histoire d'unibios ... vous devez savoir ce dont s'agit, mais pas moi, et je sens bien que je n'aurais jamais le temps de m'investir là dedans)

Je poursuis mes recherches, mais si par hasard l'un de vous connait un spécialiste de confiance (qui a confiance dans la réussite de ce type de restauration) qui pourrait s'occuper de ma machine pour pas trop cher sur Lyon, peut il me transmettre ses coordonnées ?

eddyfoucault
Nouvelle recrue
Nouvelle recrue

Messages : 17
Date d'inscription : 04/03/2018

Revenir en haut Aller en bas

Re: Probleme AES sur la moitié de l"écran

Message  Kategohi le Ven 9 Mar 2018 - 16:52

Si ton écran est bleu c'est pas la peine tes composants fonctionnent a 100%.
C'est un problème de communication entre les circuits il faut de l'expérience sinon tu y arrivera pas.

Il n'y a pas de mémoires video a changer sinon t'aurai eu un écran jaune et noir sans les persos ton problème vient surement d'un coprocesseur graphique lspc ou b1 qui  s'occupe des plans graph.

Si tu te sent pas capable de la réparer le mieux serait de la vendre en panne moins chère sinon tu perd ton temps.

Pour le spécialiste de confiance j'en ai sortie 3 aes de la tombe maintenant je me calme car c'est très long ces réparations.
En plus ta pcb est super complexe je préfere travailler sur les 3.4 ou 3.6.
La tienne a comparer a 5 fois plus de chance de tomber en panne.
C'est vraiment les cartes a éviter comme la peste.(prenez les 9v )

Peut-être trader sur paris mais le forfait c'est 90e il me semble.
Et encore si ils y arrivent car souvent il te les renvois en tant que irréparrable Laughing a 90e il passent 2h dessus pas plus.
avatar
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 5413
Date d'inscription : 13/08/2013
Age : 40
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Re: Probleme AES sur la moitié de l"écran

Message  Atro le Ven 9 Mar 2018 - 17:55

Kategohi a écrit:
En plus ta pcb est super complexe je préfere travailler sur les 3.4 ou 3.6.
La tienne a comparer a 5 fois plus de chance de tomber en panne.
C'est vraiment les cartes a éviter comme la peste.(prenez les 9v )

As-tu un problème avec ma 5V? violent violent violent xd
avatar
Atro
Adepte du stick
Adepte du stick

Messages : 131
Date d'inscription : 14/11/2017
Localisation : Portugal

Revenir en haut Aller en bas

Re: Probleme AES sur la moitié de l"écran

Message  Kategohi le Ven 9 Mar 2018 - 18:13

Passe la a 9v mrgreen
avatar
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 5413
Date d'inscription : 13/08/2013
Age : 40
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Re: Probleme AES sur la moitié de l"écran

Message  eddyfoucault le Sam 10 Mar 2018 - 13:35

Kategohi a écrit:Si ton écran est bleu c'est pas la peine tes composants fonctionnent a 100%.
C'est un problème de communication entre les circuits il faut de l'expérience sinon tu y arrivera pas.

Il n'y a pas de mémoires video a changer sinon t'aurai eu un écran jaune et noir sans les persos ton problème vient surement d'un coprocesseur graphique lspc ou b1 qui  s'occupe des plans graph.

Si tu te sent pas capable de la réparer le mieux serait de la vendre en panne moins chère sinon tu perd ton temps.

Pour le spécialiste de confiance j'en ai sortie 3 aes de la tombe maintenant je me calme car c'est très long ces réparations.
En plus ta pcb est super complexe je préfere travailler sur les 3.4 ou 3.6.
La tienne a comparer a 5 fois plus de chance de tomber en panne.
C'est vraiment les cartes a éviter comme la peste.(prenez les 9v )

Peut-être trader sur paris mais le forfait c'est 90e il me semble.
Et encore si ils y arrivent car souvent il te les renvois en tant que irréparrable Laughing a 90e il passent 2h dessus pas plus.


Je te remercie vraiment pour ces conseils. ça répond bien à ma question. Vu le peu que j'en tirerais à la vente, je vais la garder au cas où j'abime un jour la coque de celle qui fonctionne.

Je ferai certainement appel au forum dans le cas d'un nouvel achat (j'en était resté à "mieux vaut prendre les vieilles neo geo, elles ont une meilleure sortie video")
La mienne (celle qui fonctionne) est une US, et j'avoue que j'aimerais bien en avoir une JAP
1) pour la non censure
2) pour le fait d'avoir une seconde console sous le coude. Je sais que ça peut paraître très con: en fait, si je n'ai jamais racheté de jeux neo geo, c'est pour l'unique raison que je me dis que si ma console rend l'âme, ben j'aurais mis cher dans des jeux pour que dalle

Je vous dis à bientôt (si jamais cette console est sauvée, je vous en ferai part)

eddyfoucault
Nouvelle recrue
Nouvelle recrue

Messages : 17
Date d'inscription : 04/03/2018

Revenir en haut Aller en bas

Re: Probleme AES sur la moitié de l"écran

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
