Quel type de switch pour switcher une Megadrive ?

Hello,

Je voudrais switcher ma MD jap avec 2 switch.

J'ai lu sur des forums qu'il fallait des switch à bascule, à 3 broches, et "On/Off/On".

"Liste du matériel :
- 1 megadrive première génération
- 1 switch 3 positions (on/off/on)
- 1 fer à souder (25W)
- 1 cutter
- 1 tournevis cruciforme
- 1 perceuse ou dremel
- de l’étain
- du câble fin"

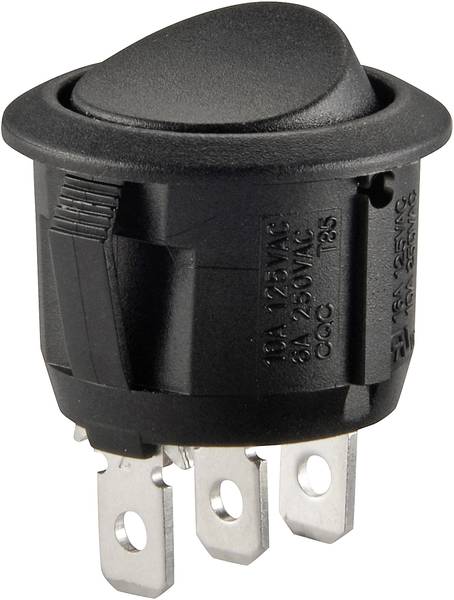

Est-ce que si je prends celui là : On/On est-ce que c'est bon ?


https://www.conrad.fr/p/interrupteur-a-bascule-250-vac-6-a-1-x-onon-r13-112c-bb-permanent-1-pcs-1564800?__rct=B00500067535455902736&utm_source=rck&utm_medium=email&utm_content=firstservice&utm_campaign=recheckit

Et pourquoi ne pas faire du Switchless plutôt que d'avoir deux switch sur ta MD ? Il y a une raison particulière ?

ton switch est bon, un peu plus gros que ce je vois d'habitube mais beaucoup plus esthétique

Non c'est pas bon, il te faut on/off/on
Là tu ne pourras switcher qu'entre 2 régions.
L'intérêt de passer par des switchs aulieu du bouton reset c'est que c'est beaucoup plus facile de savoir dans quelle région tu te situes que de se fier aux couleurs des leds, qu'on a vite fait d'oublier

Effectivement comme l'a dit FormatC il te faut un switch 3 positions pour jongler facilement entre les 3 régions. Pour le coté pratique je pense que le mode switch est effectivement plus pratique que le switchless. Niveau esthétique par contre je ne sais pas si tu vas trouver des 3 positions en forme de bouton comme celui que tu montres, généralement ils sont sous forme de stick.

Exemple de mon switch :

Il a présenté le mod avec 2 switch sûr donc c’était bon 1 pour le 50/60 et 1 pour l’us/jap l’euro étant us 50hz
Vous vous voulez sans switch ou avec 1 seul bande de gros moddeur

J ai jamais compris le délire des 2 switchs, un seul suffit. Si tu veux un jeu eur en 60, tu demarre en eur et tu switch en us.
https://www.gamopat-forum.com/t101617-tuto-sega-megadrive-switch-country-freq-sur-carte-mere-va6

Au temps pour moi, j'avais pas vu qu'il voulait faire un double switch. Dans ce cas ce qu'il a montré fera l'affaire.

Mais honnêtement le double switch c'est la solution archaïque non ? Quand je cherchais à faire mon switch y'a quelques mois j'avais l'impression que le mono switch ou le switchless était la forme finale du truc et que le double c'était quand on savait pas comment faire avec qu'un

Apres chacun est libre de bidouiller et de s'amuser avec son fer !

Merci pour vos réponses. Et oui je préfère un switchage "physique". Je partais sur la pose de 2 switch mais si vous me dites que c'est mieux un single switch je vais me renseigner.

J'ai switché (switchless) ma MD2 ce midi et franchement c'est facile à faire. A mon goût, c'est simple d'utilisation et ça reste super esthétique. Et pas besoin de notice :  3 couleurs pour les 3 régions (Bleu : PAL, Rose : US, Rouge : jap) et 2 fréquences de clignotement de la led pour les fréquences (clignotement lent : 50hz, rapide:60hz). Du coup c'est génial je peux jouer à n'importe quel jeu et si je suis sur un jeu pal compatible 60hz, le système switchless permet de basculer en 60hz.


Au final c'est la même choses avec deux switches, donc dans le choix du système à faire, c'est un peu comme les goûts et les couleurs... Ça ne se discute pas

Une MD2

Ah bah oui ! J'allais pas faire ça sur une MD JAP première génération. Faut bien avoir un monstre de frankenstein chez soi et garder les belles au garage.

New challenger a écrit:Merci pour vos réponses. Et oui je préfère un switchage "physique". Je partais sur la pose de 2 switch mais si vous me dites que c'est mieux un single switch je vais me renseigner.

Pour la petite histoire si j'ai pris le mod à 1 switch c'est aussi parce que comme ça j'avais pas besoin de me rappeler quel interrupteur fais quoi (sans avoir besoin d etiquettes).

ma MD 2 j'ai mis un coup de cutter et elle s'est transformée en Genesis US 60Hz c'est le meilleur switch du monde

et mes MD1 1st run Jap bah je sens que je vais les garder tel quels (sauf pour le Monster World 4 de format_c qui boote en jap lol)

format_c le double switch pour switcher la région en plus de la fréquence
mais en effet un seul switch multiposition peut aussi faire le job

Hello,

Perso j'ai suivi ce tuto et c'est nickel
Pas besoin de s'emmerder avec 2 switch !

https://www.obsolete-tears.com/switcher-une-megadrive-i-solution-alternative-dossier-87.html


A+
Nico

nicoledingo a écrit:Hello,

Perso j'ai suivi ce tuto et c'est nickel
Pas besoin de s'emmerder avec 2 switch !

https://www.obsolete-tears.com/switcher-une-megadrive-i-solution-alternative-dossier-87.html


A+
Nico

Idem, l'article est bien fait en plus

Bon je reviens.

J'ai finalement opté pour le switch 3 positions sur ma MD jap, mais je bloque sur quel jumper il faut souder les 3 points.


J'ai enlevé le condo et gratter le pont JP1 et JP4, mais sur quel(s) point(s) relier le switch ?


Est-ce que je me calque sur le tuto de Kotomi (qui n'a pas gratté les mêmes jumper que moi car sa console est Pal)
https://www.obsolete-tears.com/switcher-une-megadrive-i-solution-alternative-dossier-87.html

Ou celui de darius :
https://darius-saturn.com/forum/viewtopic.php?f=162&t=8932#p216873

Rappel tut double switch : http://www.segakore.fr/index.php/2002/12/22/switchez-votre-mega-drive-1?page=2#.YPZ55EA69PY

Comme ça

T'es sur sur ?

J'ai un trou sur un JP1, faut que le remplisse d'étain pour y souder le fil ?

Ben c'est comme ça que j'ai cablé ma MD1 et ça fonctionne

Y a pas un schéma qui se ressemble

Sur Pal les ponts JP2 et JP3 sont coupés, moi sur ma jap j'ai coupé JP1 et JP4.
Tuto de kotomi


Tuto de Darius


Et toi :

Je suis parti sur ce tuto de mon coté
https://www.gamopat-forum.com/t101617-tuto-sega-megadrive-switch-country-freq-sur-carte-mere-va6

Bon ben c'est pas le top. I = JAP 0 = USA II = Pal


Le switchage fonctionne mais sur des jeux comme Shning Force 1 et 2 => si je démarre en Pal l'image est nickelle mais lorsque je switch en US (ou jap) l'image scintille un peu et on perd en qualité.

A noter que j'ai essayé les jeux sur une autre MD jap équipée d'un double switch et là lorsque je switch en NTSC l'image reste nickelle.

Est-ce que cela peut venir du condensateur enlevé ??

Attention certains jeux ne supportent pas le switch de mémoire, apres je n'ai pas la liste en tête

vu que tu as une MD Jap la config initiale des JP1 à JP4 est différente que celles montrées dans les différents tutos qui vont te te montrer une MD1 EURO en principe

edit : mais je vois que tu as déjà réussi

New challenger a écrit:T'es sur sur ?

J'ai un trou sur un JP1, faut que le remplisse d'étain pour y souder le fil ?
