Memory Card pour Slot MV1 MV4 et MV6

Bonjour à tous,

Après un post  il y quelques temps de notre ami MLA (de mémoire) sur les memory card pour certains slot dépourvus, j'avais dis que j'avais un truc en réserve.
Il était aussi question des NBM (NeoBiosMasta) avec VMU intégré, ah je vous vois venir petits curieux mais non ça ne sera pas ça, c'est une solution complexe à mettre en œuvre.

Je vous présente une petite nouveauté :




Alors rendons dans un premier temps à César ce qui lui appartient : l'idée n'est pas de moi à l'origine, j'ai vu ce truc il y a longtemps et je me suis dit que c'était une bonne idée de m'y intéresser et de voir comment ca fonctionne.

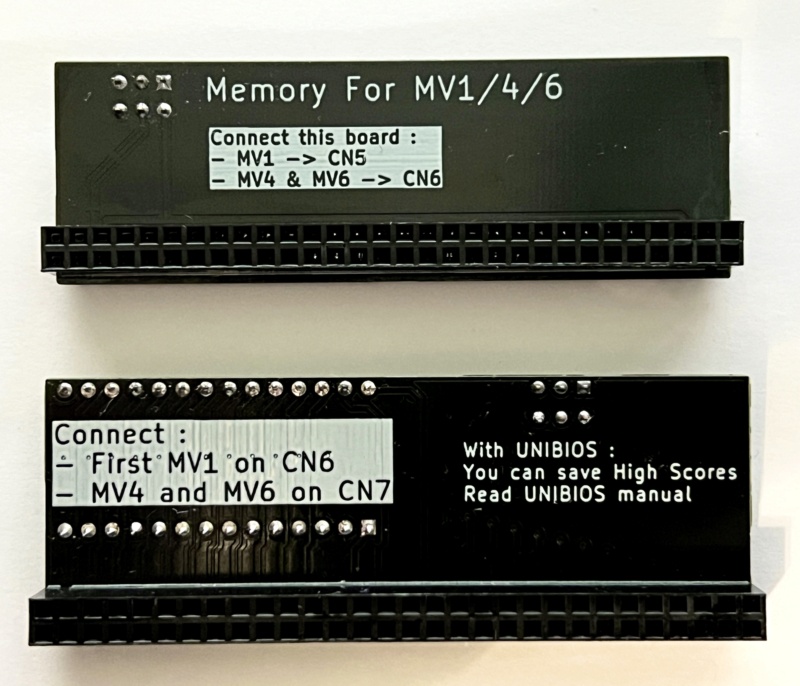

La solution est composée de 2 petits PCB a insérer sur 2 connecteurs du slot.
Le premier en haut permet juste d'activer ou de désactiver la Memory Card sans passer par le menu du BIOS.
Le second est la Memory Card en question.
Caractéristiques identiques aux cartes mémoires alternatives AES avec les 2 banques de 16K soit suffisamment d'espace pour finir votre Fullset !

C'est une alternative compacte, plus rapide à mettre en place que le gros PCB MV-IC pour les connaisseurs avec les 2 gros câbles.

Avec un Unibios on peut sauvegarder les high scores bref un produit "Must Have" non?

Alors c'est bien beau ton bordel me direz-vous mais est-ce que ca fonctionne ?
Merci pour cette délicieuse question, en fait j'en sais fichtrement rien car je ne l'ai pas encore testée !

Je viens de finir l'assemblage et quand j'ai le courage de sortir le MV4 du placard, je vais pouvoir tester ce petit bijou.

Alors du coup ca fonctionne sur quoi ce bazar ?
- Slot MV1 premier du nom avec les variantes MV1-1 et MV1-T
- Slot MV4 tous modèles
- Slot MV6

Cela ne se voit pas mais le PCB permet d'accueillir la version SOP44 du composant, ici j'avais un peu de stock en version DIP. Ca permet de varier les plaisirs.

je ne connais pas encore hardconsole.fr mais l'idée est bonne vu que NeoSaveMasta ne veut en faire que de très petites quantités ... espérons qu'il en aura acheté qq exemplaires et aura retro ingenieré le fonctionnement (pas extrêmement difficile non plus, car des cartes mémoires MV1 MV4 ou MV6 existaient et étaient reliées en nappes IDC)

C’est ma société Hardconsole
Le produit c’est moi qui l’ai conçu.

J’ai un NeoSaveMasta mais je ne le copierai pas, c’est son produit et il n’a pas souhaité partager ou rendre public ce travail contrairement au NBM « de base »

Ah pardon j’avais lu entre les lignes et pas percuté que tu étais derrière le design bravo à toi et bonne vente
N’ayant pas de slot 1,4,6 je ne peux me prononcer mais il me semble qu’il était difficile de trouver les cables pour relier une carte memoire à ces slots

Pas grave, j'ai mis un peu de littérature en effet
Pour le moment il n'est pas en vente, je vais le tester et le faire tester avant de le mettre sur ma boutique.

Les câbles sont refabriqués par les chinois sinon on pouvait les faires soi-même mais sertir des connecteurs 60 broches sans pince ou sans étau c'est pas évident

coux2 a écrit:je vais le tester et le faire tester avant de le mettre sur ma boutique.

hello, ta solution semble très pratique  (le MV-IC est beaucoup trop encombrant)
tu as avancé sur les tests ?

tu ferais pas des cartes mémoires AES sans pile ?

Ça peut être pratique le slot le plus courant et le moins cher étant le MV1-B et il n'a pas de port memory card en natif

peak00 a écrit:
hello, ta solution semble très pratique  (le MV-IC est beaucoup trop encombrant)
tu as avancé sur les tests ?

tu ferais pas des cartes mémoires AES sans pile ?

On est en période de Noël, j’ai beaucoup de commandes à traiter chaque jour et j’ai pas encore pu le tester. J’espérais le mettre en vente en fin d’année mais c’est compromis.

Si quelqu’un veut le tester c’est volontiers

Les memory card AES je n’en fais pas car on en trouve assez facilement à des prix correct, je ne pense avoir une valeur ajoutée à en faire aussi mais j’ai design perso prêt à la fabrication.

Si l’offre se fait rare j’en ferais sûrement.

maldoror68 a écrit:Ça peut être pratique le slot le plus courant et le moins cher étant le MV1-B et il n'a pas de port memory card en natif

La seule solution indisponible pour ces slots c’est le NeoSaveMasta.
Les mv1b et c sont dépourvus des connecteurs 60 broches pour ma solution.
Le mv1b n’est plus aussi bon marché que ça, depuis que le mv1c a été chassé pour faire des CMVS en masse par les chinois le mv1b devient la cible car on peut le « déplier » grâce à des pcb ( comme ceux que je vends) et le projet Orthros n'arrange pas la flambée des prix !

Un double up :

Les cartes mémoires ont été testées et sont disponibles à la vente sur ma boutique ebay (hardconsole).

Je suis en train de me pencher (pas trop sinon je tombe ) pour faire une variante de la fameuse NeoSaveMasta qui est donc l'adaptateur unibios avec carte mémoire intégré pour tous les slots où il est impossible nativement de connecter une carte mémoire.
Je démarre à peine, donc le taf va être assez long pour comprendre comment ça doit fonctionner, faire un proto et puis la version finale.
