Lecture maskroms TC5332204AP et TC5364205AP ?

Aller en bas

Lecture maskroms TC5332204AP et TC5364205AP ? Empty Lecture maskroms TC5332204AP et TC5364205AP ?

Message  Ptchnk le Jeu 7 Mai 2020 - 9:33

Salut,

Suite à qq converts perso faits il y a qq années, j'ai commencé à vérifier les maskroms que j'avais. En dehors de qq Super Sidekicks 2, j'avais un set de rom de Neo Turf Master et de KOF 96.

J'ai pu vérifier toutes les roms (qui sont OK) avec mon programmateur QG-4x à partir de leur équivalent en eproms mais je coince sur les roms V du KOF96. Ce sont des roms Toshiba TC5332204AP 4Mo en mode 8-bit sans équivalent en eproms DIP-42 et je n'ai pas réussi à trouver sur le net si il était possible de les lire sur un QG-4x!

Le seule truc que j'ai trouvé, c'est un moyen de les dumper en deux parties et en reconstruisant la rom. Mais comme c'est juste pour les checker, si il y a plus simple je prend.
le mode op trouver sur le net
"
1-Connect Pin 30 (Q15) and Pin 22 (Vcc) with a test lead. Then dump as M27C322 to a file v1_vcc.bin
2-Move test lead to connect Pin 30 (Q15) and Pin 12 (GND) instead. Then dump as 27C322 to a file v1_gnd.bin
3-romwak_x64.exe /b v1_vcc.bin split1 split2
4-romwak_x64.exe /b v1_gnd.bin split3 split4
5romwak_x64.exe /m split3 split1 v1.bin
"

J'ai eu le même souci quand j'ai voulu vérifier les roms des mon MS2 no sound, les V4 roms sont également des 4 Mo 8-bit. Aussi les C-roms sont des Toshiba T5362205AP 8Mo 16-bit, sans équivalent en eproms DIP-42. Si il y a un moyen de les lire sans trop de difficultés je suis preneur également.

Pour info, j'ai réussi à lire les S1 de type Toshiba TC531000 en 28 pins en utilisant le modèle d'eprom 27C301 (32 pins) et un adapteur maison (simple socket DIP 42) pour dériver la pin 28 de la maskrom (Vcc) sur l'emplacement attendu pour le pin 32 (Vcc) de la 27C301 sur le socket du programmateur.


Dernière édition par Ptchnk le Jeu 7 Mai 2020 - 14:09, édité 1 fois

Ptchnk
Nouvelle recrue
Nouvelle recrue

Système(s) : MVS, Coregrafx, PCE-DUO, RPI2J
Messages : 34
Date d'inscription : 04/05/2020
Age : 41

Revenir en haut Aller en bas

Lecture maskroms TC5332204AP et TC5364205AP ? Empty Re: Lecture maskroms TC5332204AP et TC5364205AP ?

Message  Ryo Sakazaki le Jeu 7 Mai 2020 - 11:51

Sujet intéressant pour les gens qui font des converts.

Moi j'ai deux programmateurs un Wellon VP-280 et un autre plus intéressant le Xeltek SuperPro/610P et même avec ce dernier je ne peux pas dumper ces eproms.

Pour la Toshiba TC531000, c'est intéressant aussi. Wink

Car je dois dumper la rom d'un proto et justement impossible de récupérer la seule rom (la S1 en l'occurence en 28 pins) qu'il me manque pour reconstituer le jeu.

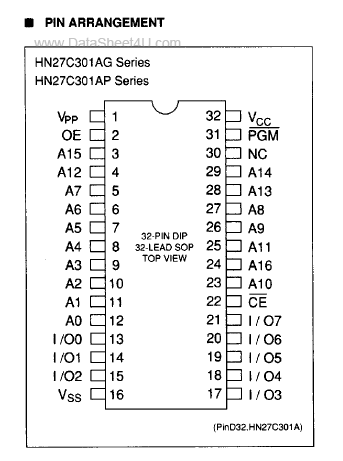

Lecture maskroms TC5332204AP et TC5364205AP ? 27c301

Par contre c'est bizarre que ta TC531000 était en 40 pins, tu es sur que c'est pas une erreur ?


L'eprom du proto que j'essaye de dumper n'a pas de référence à part 9410KY008 en 28 pins.

Impossible de trouver son équivalent, quand je dump la rom en utilisant des équivalents dans le programmateur en 28 pins cela ne marche pas, la rom S1 provoque toujours des bugs dans le jeu. Neutral

_________________
Lecture maskroms TC5332204AP et TC5364205AP ? 449214ryo2
_________________
Lecture maskroms TC5332204AP et TC5364205AP ? 894779697231userbar

Administrateur sur Neo-Geo System

Je réalise des converts AES/MVS, programmation d'eproms, bios, etc...
Ryo Sakazaki
Ryo Sakazaki
Admin

Système(s) : AES Jap, MVS MV-2F
Messages : 14062
Date d'inscription : 15/10/2011
Age : 45
Localisation : Dept 91

Revenir en haut Aller en bas

Lecture maskroms TC5332204AP et TC5364205AP ? Empty Re: Lecture maskroms TC5332204AP et TC5364205AP ?

Message  Ptchnk le Jeu 7 Mai 2020 - 14:08

Ryo Sakazaki a écrit:
Sujet intéressant pour les gens qui font des converts.

et/ou qui ont besoin de réparer un jeu Wink

Ryo Sakazaki a écrit:
Par contre c'est bizarre que ta TC531000 était en 40 pins, tu es sur que c'est pas une erreur ?

C'est une typo de ma part, la TC531000 est bien en 28 pins. Je corrige dans le post initial.

Pour dumper les TC5332204AP, il y a à priori la procédure donnée ci-dessous que j'ai trouvé ici. Mais je n'ai pas encore testé personnellement.

EDIT: Pour le proto, c'est du MVS/AES? Sur des PCBs SNK? Si oui, cela doit le même pinout qu'une TC531000.

Ptchnk
Nouvelle recrue
Nouvelle recrue

Système(s) : MVS, Coregrafx, PCE-DUO, RPI2J
Messages : 34
Date d'inscription : 04/05/2020
Age : 41

Revenir en haut Aller en bas

Lecture maskroms TC5332204AP et TC5364205AP ? Empty Re: Lecture maskroms TC5332204AP et TC5364205AP ?

Message  Ryo Sakazaki le Jeu 7 Mai 2020 - 14:26

Ok pour la rectif.

C'est sur des PCBs MVS.


_________________
Lecture maskroms TC5332204AP et TC5364205AP ? 449214ryo2
_________________
Lecture maskroms TC5332204AP et TC5364205AP ? 894779697231userbar

Administrateur sur Neo-Geo System

Je réalise des converts AES/MVS, programmation d'eproms, bios, etc...
Ryo Sakazaki
Ryo Sakazaki
Admin

Système(s) : AES Jap, MVS MV-2F
Messages : 14062
Date d'inscription : 15/10/2011
Age : 45
Localisation : Dept 91

Revenir en haut Aller en bas

Lecture maskroms TC5332204AP et TC5364205AP ? Empty Re: Lecture maskroms TC5332204AP et TC5364205AP ?

Message  Ptchnk le Jeu 7 Mai 2020 - 14:34

Le pinout est le même sur les 28 pins du bas sauf pour la 28 qui n'est pas connectée pour la 27C310. Du coup, je pense qu'il a juste à dériver la pin 28 de ta rom là où la pin 32 de la 27C310 irait sur ton programmateur et cela devrait le faire. J'ai testé avec des S1 de plusieurs jeu et aucun souci.

Pinout TC53100
Lecture maskroms TC5332204AP et TC5364205AP ? Captur10

Ptchnk
Nouvelle recrue
Nouvelle recrue

Système(s) : MVS, Coregrafx, PCE-DUO, RPI2J
Messages : 34
Date d'inscription : 04/05/2020
Age : 41

Revenir en haut Aller en bas

Lecture maskroms TC5332204AP et TC5364205AP ? Empty Re: Lecture maskroms TC5332204AP et TC5364205AP ?

Message  Ryo Sakazaki le Jeu 7 Mai 2020 - 15:55

Un grand merci à toi Ptchnk. super

J'ai réussi à dumper correctement avec ta méthode la seule rom S1 qu'il me manquait de mon proto MVS de Super Volleyball'94.

Et après un essai sous Nebula, aucun bugs. Very Happy

Comme quoi les forums c'est vraiment une source de savoir.

_________________
Lecture maskroms TC5332204AP et TC5364205AP ? 449214ryo2
_________________
Lecture maskroms TC5332204AP et TC5364205AP ? 894779697231userbar

Administrateur sur Neo-Geo System

Je réalise des converts AES/MVS, programmation d'eproms, bios, etc...
Ryo Sakazaki
Ryo Sakazaki
Admin

Système(s) : AES Jap, MVS MV-2F
Messages : 14062
Date d'inscription : 15/10/2011
Age : 45
Localisation : Dept 91

Revenir en haut Aller en bas

Lecture maskroms TC5332204AP et TC5364205AP ? Empty Re: Lecture maskroms TC5332204AP et TC5364205AP ?

Message  Ptchnk le Jeu 7 Mai 2020 - 15:57

cheers

Ptchnk
Nouvelle recrue
Nouvelle recrue

Système(s) : MVS, Coregrafx, PCE-DUO, RPI2J
Messages : 34
Date d'inscription : 04/05/2020
Age : 41

Revenir en haut Aller en bas

Lecture maskroms TC5332204AP et TC5364205AP ? Empty Re: Lecture maskroms TC5332204AP et TC5364205AP ?

Message  YaYaLanD le Jeu 7 Mai 2020 - 16:10

Pour une fois que c'est moi qui suis perdu dans les propos techniques hihi mais c'est une preuve d'une belle collaboration de forum pour résoudre un problème, et rien que pour ca, big up cheers super
YaYaLanD
YaYaLanD
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS MV-1
Messages : 2676
Date d'inscription : 10/10/2019
Age : 43
Localisation : Dijon

Revenir en haut Aller en bas

Lecture maskroms TC5332204AP et TC5364205AP ? Empty Re: Lecture maskroms TC5332204AP et TC5364205AP ?

Message  Ryo Sakazaki le Jeu 7 Mai 2020 - 16:18

YaYaLanD a écrit:Pour une fois que c'est moi qui suis perdu dans les propos techniques hihi mais c'est une preuve d'une belle collaboration de forum pour résoudre un problème, et rien que pour ca, big up cheers super

C'est exactement ça et c'est ça qui est vraiment cool. bravo

Juste pour ne pas trop dériver du post initial mais pour remercier encore une fois Ptchnk qui sans lui ce proto n'aurait peut être pas été dumper.

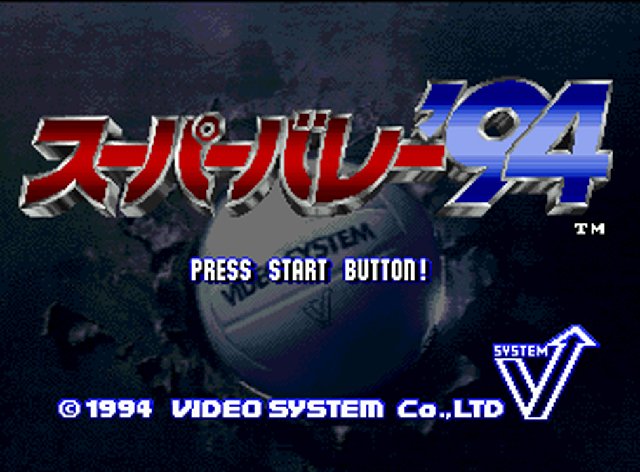

Lecture maskroms TC5332204AP et TC5364205AP ? Proto-volleyball-94001

_________________
Lecture maskroms TC5332204AP et TC5364205AP ? 449214ryo2
_________________
Lecture maskroms TC5332204AP et TC5364205AP ? 894779697231userbar

Administrateur sur Neo-Geo System

Je réalise des converts AES/MVS, programmation d'eproms, bios, etc...
Ryo Sakazaki
Ryo Sakazaki
Admin

Système(s) : AES Jap, MVS MV-2F
Messages : 14062
Date d'inscription : 15/10/2011
Age : 45
Localisation : Dept 91

Revenir en haut Aller en bas

Lecture maskroms TC5332204AP et TC5364205AP ? Empty Re: Lecture maskroms TC5332204AP et TC5364205AP ?

Message  Ptchnk le Jeu 7 Mai 2020 - 17:53

Ryo Sakazaki a écrit:Juste pour ne pas trop dériver du post initial mais pour remercier encore une fois Ptchnk qui sans lui ce proto n'aurait peut être pas été dumper.

De rien, j'ai trouvé ça avant hier quand je voulais vérifier les sets de roms que j'avais en stocks. Après les jeux neogeo étant dumpés depuis très longtemps, l'info devait bien traîner quelque part comme sur cette page par exemple sur laquelle je viens de tomber.

D'autres infos intéressantes d'ailleurs pour répondre en partie à mes questions. A priori, pas d'autres choix que d'une lecture indirecte pour ces types de roms.

64M (8M x 8 / 4M x 16, read as 27C322)
LH5364000, KM23C64000
To dump this ROM, bend up pin 11 and tie it to GND, then read it as a 27C322. Then tie pin 11 to +5V and read it again. Then join the 2 halves together  using 'copy /b read1.bin + read2.bin read.bin'

Ptchnk
Nouvelle recrue
Nouvelle recrue

Système(s) : MVS, Coregrafx, PCE-DUO, RPI2J
Messages : 34
Date d'inscription : 04/05/2020
Age : 41

Revenir en haut Aller en bas

Lecture maskroms TC5332204AP et TC5364205AP ? Empty Re: Lecture maskroms TC5332204AP et TC5364205AP ?

Message  spnzOOO le Jeu 7 Mai 2020 - 22:09

Ryo rien à voir, mais un pote irl cherche ça en 42 pins.
http://www.ebay.fr/itm/174024485317

Il n'avait pas été assez précis quand il me l'avait demandé, alors je lui avais pris celui là chez Defalt, mais ça ne convient pas. mrgreen

T'aurais ça à la vente stp ?
