Néo-Géo aes problème image zigzag

Aller en bas

Néo-Géo aes problème image zigzag  Empty Néo-Géo aes problème image zigzag

Message  Blackbird le Sam 25 Jan 2020 - 2:49

Bonjour a tous

C’est une console Neo-Geo aes alim pro-pow-E
Carte mère aes 3.4 avec un bios d’origine

Voici les symptômes :
La console fonctionne apparemment bien avec un câble RCA sur un écran plat.
Mais quand elle est branchée sur un ossc en rgb la synchronisation est impossible (écran noir sur le même écran plat)
Branchement par péritel sur un crt il y’a une image en zigzag qui défile de haut en bas le son fonctionne (test avec 2 câbles rgb de qualité , 2 alim différentes c’est pareil )
Le diagnostic sans cartouche me donne un écran bleu donc c’est pas trop mal.
Les câbles rgb et alim fonctionne parfaitement avec ma deuxième Néo-Géo aes 3.4 pro-pow-E sur mes crt et ossc.

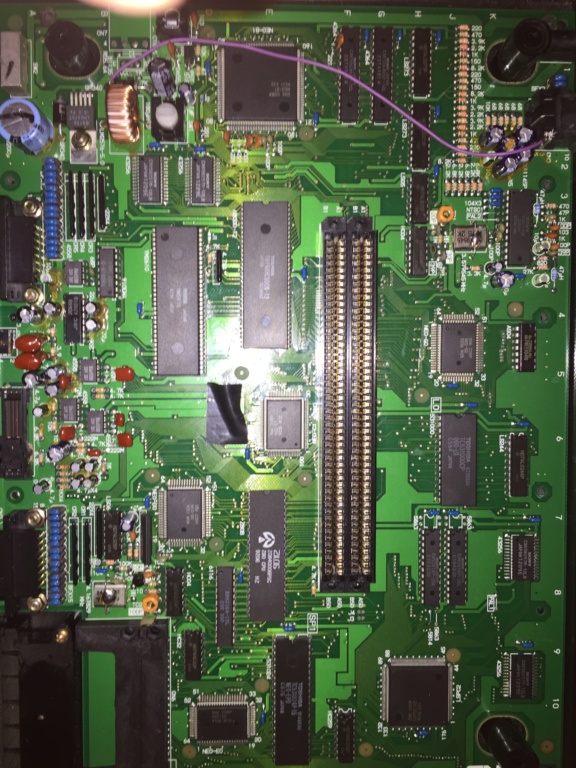

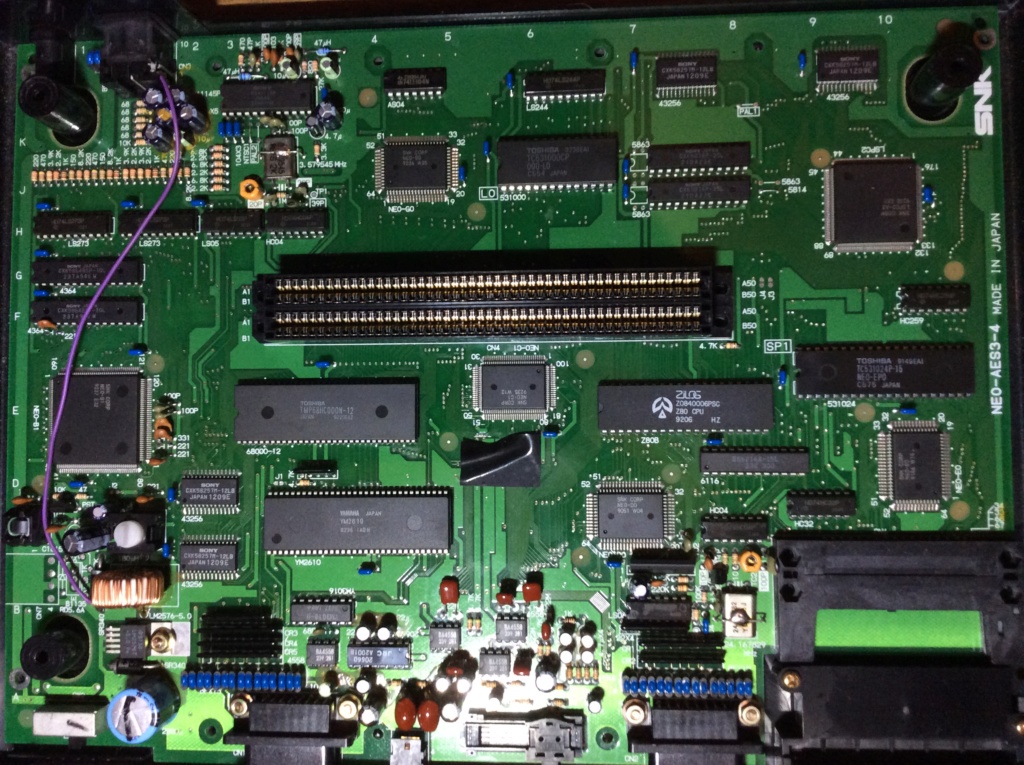

Chose étrange une résistance avait une patte coupée et poussée sur le côté donc je l’ai ressouder puis tester au multimètre : elle est ok valeur 68 (elle est entourée en rouge sur la photo)
Les connecteurs cartouche sont propre (nettoyant contact plus brosse)

Je vous joins des images du phénomène si vous avez des idées...
Merci à tous

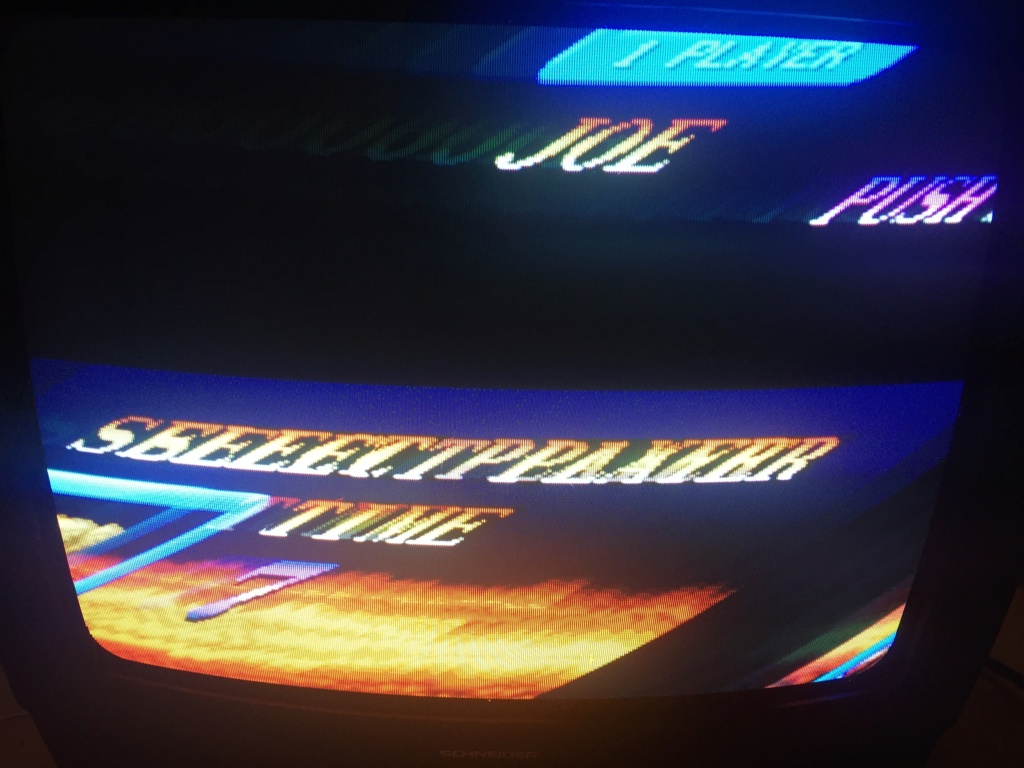

Image crt
