Je débute dans L'ARCADE...

Message  noodles le Mer 30 Juil 2014 - 20:10

Donc voilà,je débute dans l'arcade et j'aurais besoin de quelques petits renseignements,avant de faire des conneries et faire sauté ma barque(pouf),dû à un mauvais branchement  Embarassed

J'ai commandé un supergun et alim ATX 500w chez smallcab,pour alimenter un slot MVS simple:

Donc pour le son et l'image,péritel du supergun à la télé,OK
Pour l'alimentation,du supergun à la prise de courant murale,OK
Par contre pour brancher le slot je fais comment ?,je le branche directement sur le supergun ???


Par la suite si je veux prendre quelques petites PCB du style Astérix.Je branche la PCBaussi directement sur le supergun???


Dernière question.Le slot mvs àl'unibios soudé,et donc je pense d'origine,à part ne pas avoir les cheat code,rien de spécial  à signaler.Est ce que à la long d'avoir l'unibios d'origine cela pourra me poser des problème??? Car moi je serais incapable de le changer par un autre unibios plus récent,je sais en faire des choses avec mets dix doigts pig  mais pas en éléctronique.

Merci d'avance les gars  I love you
avatar
noodles
1000 Mega Shock
1000 Mega Shock

Messages : 1603
Date d'inscription : 12/11/2013

Revenir en haut Aller en bas

Re: Je débute dans L'ARCADE...

Message  azel le Mer 30 Juil 2014 - 20:20

Tous est alimenté. Par le super gun, c est lui qui fourni le jus au pcb ou slot ! Donc tu branches le jamma et c est good  Wink
avatar
azel
1000 Mega Shock
1000 Mega Shock

Système(s) : trop comme le dit ma femme !
Messages : 2368
Date d'inscription : 26/04/2014
Age : 35
Localisation : mon cuq

Revenir en haut Aller en bas

Re: Je débute dans L'ARCADE...

Message  jumpman le Mer 30 Juil 2014 - 21:06

Oui, le slot MVS se branche directement sur le Supergun. Et oui toujours, les PCB Jamma se branchent directement sur le Supergun. En fait, c'est très simple la plupart du temps. Là on ça se complique, c'est sur les jeux demandant 5 ou 6 boutons, ou encore, les jeux au format non-Jamma...

Pour l'Unibios, aucun soucis a te faire. Tu peux parfaitement laissé celui d'origine, tu n'auras aucun problème ! Si tu veux modifier les paramètres de tes jeux (vies, crédits, difficulté, etc...) alors, il faut entrer dans le "test-mode". Pour ce faire, il te faut abaisser le premier swtich du slot avant d'allumer celui-ci. Une fois les paramètres réglés, tu redresses ton switch et le jeu redémarre avec tes paramètres. Si tu veux jouer en "freeplay", baisse le 7ème switch.

Heu... les dipswitch, c'est ça :


 Wink
avatar
jumpman
1000 Mega Shock
1000 Mega Shock

Messages : 6436
Date d'inscription : 17/10/2011
Age : 38
Localisation : Corbeil Essonnes 91

Revenir en haut Aller en bas

Re: Je débute dans L'ARCADE...

Message  noodles le Sam 2 Aoû 2014 - 12:26

Merci beaucoup,azel et jumpman pour vos réponses claire,nette et précise Cool

Merci les gars  beer
avatar
noodles
1000 Mega Shock
1000 Mega Shock

Messages : 1603
Date d'inscription : 12/11/2013

Revenir en haut Aller en bas

Re: Je débute dans L'ARCADE...

Message  Sanjuro le Sam 2 Aoû 2014 - 12:38

si tu veux un chouilla de souplesse entre le supergun et le slot/PCB, opte pour une petite rallonge jamma (env 20cm)

par contre tu as prit quoi comme modèle de chez smallcab ? un light ou un deluxe ?

si tu as un light, l'audio n'est pas cablé pour passer par la péritel et il faut ponter avec 2 cables fin, très simple à réaliser
avatar
Sanjuro
1000 Mega Shock
1000 Mega Shock

Système(s) : AES & autres
Messages : 3599
Date d'inscription : 25/10/2012
Age : 33

Revenir en haut Aller en bas

Re: Je débute dans L'ARCADE...

Message  noodles le Sam 2 Aoû 2014 - 13:06

Oui,j'ai pris un deluxe,et pas con pour la rallonge jamma,je vais en commandé une.


Sanjuro a écrit:

si tu as un light, l'audio n'est pas cablé pour passer par la péritel et il faut ponter avec 2 cables fin, très simple à réaliser

Pas pour moi je vais faire des conneries  mrgreen


Bon mariage Sanju et doucement avec la futur mariée  pig
avatar
noodles
1000 Mega Shock
1000 Mega Shock

Messages : 1603
Date d'inscription : 12/11/2013

Revenir en haut Aller en bas

Re: Je débute dans L'ARCADE...

Message  noodles le Lun 11 Aoû 2014 - 13:33

Je viens de recevoir mon supergun et alim,je viens de le tester et tout fonctionne nickel,j'en suis vraiment très content.
Ça reste un super compromis pour se faire plaisir à pas cher.

Dans la foulée je viens de commander ma première PCB.


Vive l'arcade à la maison.
avatar
noodles
1000 Mega Shock
1000 Mega Shock

Messages : 1603
Date d'inscription : 12/11/2013

Revenir en haut Aller en bas

Re: Je débute dans L'ARCADE...

Message  maldoror68 le Lun 11 Aoû 2014 - 13:53

c'est quel jeu ta 1ère pcb ?  study
avatar
maldoror68
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS,arcade,st-v,MD,32x,MCD,MS,
Messages : 2254
Date d'inscription : 09/07/2012
Age : 35
Localisation : Mulhouse

Revenir en haut Aller en bas

Re: Je débute dans L'ARCADE...

Message  raditz le Lun 11 Aoû 2014 - 13:58

Tu aurais peut être du prendre un alim arcade pour réglage du 5V... Certains PCB sont capricieux...

raditz
1000 Mega Shock
1000 Mega Shock

Messages : 2638
Date d'inscription : 28/12/2012

Revenir en haut Aller en bas

Re: Je débute dans L'ARCADE...

Message  slyskyspy le Lun 11 Aoû 2014 - 17:04

Et j ajouterais qu il faut parfois cabler le -5v pour les plus vieilles cartes (j ai eu le problème sur Double Dragon)
avatar
slyskyspy
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS, AES, CD, Pocket, Arcade
Messages : 4072
Date d'inscription : 06/03/2014
Age : 45
Localisation : Pontacq (64)

http://www.wrightalex.com

Revenir en haut Aller en bas

Re: Je débute dans L'ARCADE...

Message  noodles le Lun 11 Aoû 2014 - 19:34

Ouais j'ai fait le con pour l'alim.Je vais me commander une alim arcade et une rallonge JAMMA.

N'empêche la première fois que j'ai allumé l'alim tout s'allume normalement,écran titre du jeu metal slug,et j'appuie sur start(l'habitude des consoles) et rien ne ce passe,grosse flippe je me dit y'a un problème mon stick bug?le port manette du supergun fonctionne pas? je check vite fais,pourtant j'ai bien tout branché comme il le fallait.Je me pose 30 secondes et je vois INSERT COIN sur l'écran  Gné  (en mode gros boulet) ben ouais si je crédite pas ma partie,forcément ça va beaucoup moins bien marcher,Re  Gné



@maldoror68: J'aurais bien aimé un petit R -type LEO où en X-multiply,comme première PCB mrgreen .Je vais me contenter d'un jeu auquel j'ai passer des heures et dépenser beaucoup de francs à l'époque sur une borne dans une salle d'arcade du jeu Pang.Un jeu très addictif.


@raditz:Pour l'alim arcade,éventuellement si tu as le temps,tu pourrais me faire un schéma du branchement de l'alim arcade au supergun,car moi je me sens incapable de branché l'alim arcade si je n'ai pas de notice où autre,je vais tout faire cramer.
avatar
noodles
1000 Mega Shock
1000 Mega Shock

Messages : 1603
Date d'inscription : 12/11/2013

Revenir en haut Aller en bas

Re: Je débute dans L'ARCADE...

Message  Sanjuro le Lun 11 Aoû 2014 - 20:09

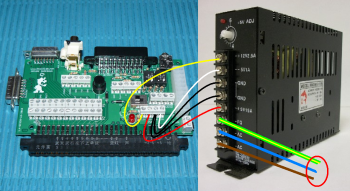

une alim arcade avec le bon schema c'est simple à brancher, faut du cable electrique genre 1,5 voir 2,5, ou doubler la masse
en fait tu as le 12, +5, -5 et masse(grnd) à relier entre supergun et alim
et terre, phase et neutre entre alim et prise murale (rallonge grose tête avec prise terre, tu coupes et tu relies les 3 cables)

tiens une photo pompée sur NA merci à son auteur quand il veut je lui paie une bière si je suis dispo

avatar
Sanjuro
1000 Mega Shock
1000 Mega Shock

Système(s) : AES & autres
Messages : 3599
Date d'inscription : 25/10/2012
Age : 33

Revenir en haut Aller en bas

Re: Je débute dans L'ARCADE...

Message  noodles le Mar 12 Aoû 2014 - 1:56

Ok,merci Sanju,oui en fait c'est simple le branchement de l'alim au supergun ça ok j'ai compris.



Sanjuro a écrit:
et terre, phase et neutre entre alim et prise murale (rallonge grose tête avec prise terre, tu coupes et tu relies les 3 cables)


Par contre tu aurais une photo pour le branchement de l'alim à la prise murale  merci  car là je comprends un peu moins bien.  scratch
avatar
noodles
1000 Mega Shock
1000 Mega Shock

Messages : 1603
Date d'inscription : 12/11/2013

Revenir en haut Aller en bas

Re: Je débute dans L'ARCADE...

Message  slyskyspy le Mar 12 Aoû 2014 - 7:20

Bah tu as tout simplement ta prise de terre jaune/verte et les deux fils marron et bleu que tu branche à une prise.
Et mets toi un interrupteur au passage c est pratique Smile

avatar
slyskyspy
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS, AES, CD, Pocket, Arcade
Messages : 4072
Date d'inscription : 06/03/2014
Age : 45
Localisation : Pontacq (64)

http://www.wrightalex.com

Revenir en haut Aller en bas

Re: Je débute dans L'ARCADE...

Message  noodles le Mar 12 Aoû 2014 - 20:39

Moi avoir compris comment branché une alim arcade mrgreen ,merci les gars  I love you


Juste une dernière question.Toutes mets prises murales sont comme celle ci



Sans prise de terre,oui j'ai une vielle maison.Je voulais savoir si c'est vraiment important d'avoir cette "terre" pour branché l'alim arcade,où au contraire cela na pas d'importance.
avatar
noodles
1000 Mega Shock
1000 Mega Shock

Messages : 1603
Date d'inscription : 12/11/2013

Revenir en haut Aller en bas

Re: Je débute dans L'ARCADE...

Message  slyskyspy le Mar 12 Aoû 2014 - 20:41

A mon avis ce n est pas nécessaire. Mais je suis pas pro de l électricité.
avatar
slyskyspy
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS, AES, CD, Pocket, Arcade
Messages : 4072
Date d'inscription : 06/03/2014
Age : 45
Localisation : Pontacq (64)

http://www.wrightalex.com

Revenir en haut Aller en bas

Re: Je débute dans L'ARCADE...

Message  azel le Mar 12 Aoû 2014 - 20:48

salut , rien que pour ta maison et ta santé ca peut servir :
http://www.maison-domotique.com/dossiers/terre.php

bon courage ! Wink
avatar
azel
1000 Mega Shock
1000 Mega Shock

Système(s) : trop comme le dit ma femme !
Messages : 2368
Date d'inscription : 26/04/2014
Age : 35
Localisation : mon cuq

Revenir en haut Aller en bas

Re: Je débute dans L'ARCADE...

Message  Super Tonio 72 le Mar 12 Aoû 2014 - 20:51

J'ai aucune prise terre dans mon appartement à part dans ma salle de bain et j'ai aucun problème avec ma borne. Après moi non plus je suis pas un pro en électricité!
avatar
Super Tonio 72
330 Mega Shock
330 Mega Shock

Système(s) : MVS
Messages : 466
Date d'inscription : 11/03/2014
Age : 34
Localisation : Sarthe

Revenir en haut Aller en bas

Re: Je débute dans L'ARCADE...

Message  noodles le Mar 12 Aoû 2014 - 20:54

Je pense aussi que ce n'est pas nécessaire.De toute façon je câblerais(comme sur ta photo sly) la prise secteur avec les trois fils éléctiques,même si la terre ne va pas me servir à grand chose.


Edit:Ok alors si ça fonctionne chez Tonio ça devrait marcher aussi chez moi.



Un GRAND MERCI à vous tous pour vos conseil  I love you beer beer beer beer


Dernière édition par noodles le Mar 12 Aoû 2014 - 20:58, édité 1 fois
avatar
noodles
1000 Mega Shock
1000 Mega Shock

Messages : 1603
Date d'inscription : 12/11/2013

Revenir en haut Aller en bas

Re: Je débute dans L'ARCADE...

Message  azel le Mar 12 Aoû 2014 - 20:56

slyskyspy a écrit:A mon avis ce n est pas nécessaire. Mais je suis pas pro de l électricité.


en cas d'orage ca evite que tes appareils te pete a la tronche surtout si tu as des disjoncteurs
et c'est fortement recommander car le courant d'une surtension repart par la terre ou sinon ce sont les appareils qui prenent la tension supplémentaire et n'apprecie pas du tout et lache
