AES avec écran noir

Bonjour à tous,

J'ai une Neo Geo AES 3.6 qui ne délivre aucun signal sur la TV. Ecran noir. J'ai une second AES 3.6, j'ai donc testé le cable video et l'alim sur l'écran et tout est parfait.
La carte mere est super propre, aucune corrosion. La led rouge à l'intérieur s'allume. J'ai regardé la tension, 5.02V en sortie du régulateur, tous les ship sont bien alimentés. Sur le point de test TP1, j'ai bien les 3,58Mhz mais sur TP2 rien, 0V. J'ai bien les 24,2Mhz ailleurs (testé via oscillo).
Je suis remonté jusqu'à la sortie REF du LSPC2, qui ne génère pas de signal (alors que mon autre AES génère un signal carré ici).
Savez vous si il y a d'autres points à controller afin d'identifier le potentiel problème ou le composant défectueux?
Merci!!

1, couleur de l'écran sans cartouche
2, si aucun signal démontage de la carte mère et vérification du port dîn
3, vérification de la prise casque des écouteurs est-ce que le son marche.
4, essayer de brancher en composite.


Faire une vidéo pour voir un petit peu l'état de la carte une vidéo de l'écran aussi.

Salut Kategohi,

Ah, ca c'est la base, donc déjà fait une bonne centaine de fois.
Il n'y a aucun affichage, en RGB ou composite. Ecran noir, l'écran ne détecte rien sur la prise péritel. J'ai mesuré les signaux RGB et composite à l'oscillo, et effectivement, rien. J'ai la génération Csync qui arrive bien sur le CXA1145P (que j'ai déjà changé pensant que ca venait de lui).
Rien sur la prise écouteur également quand j’insère un jeu.

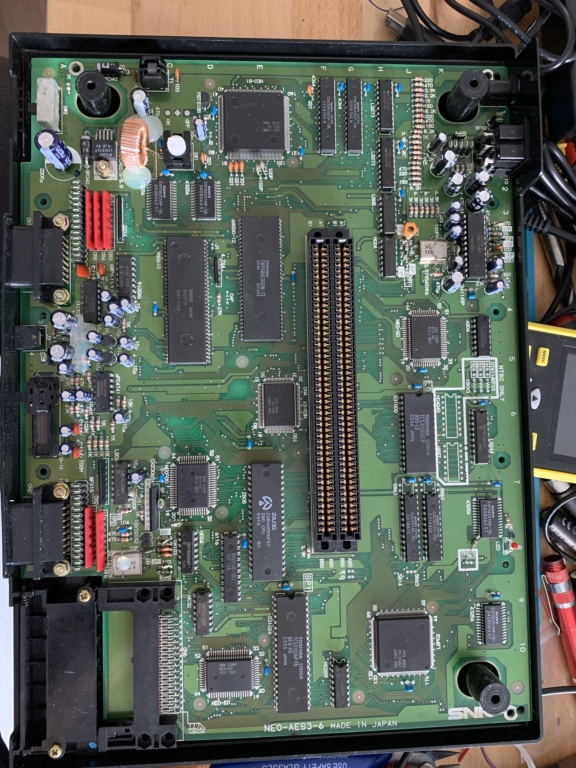

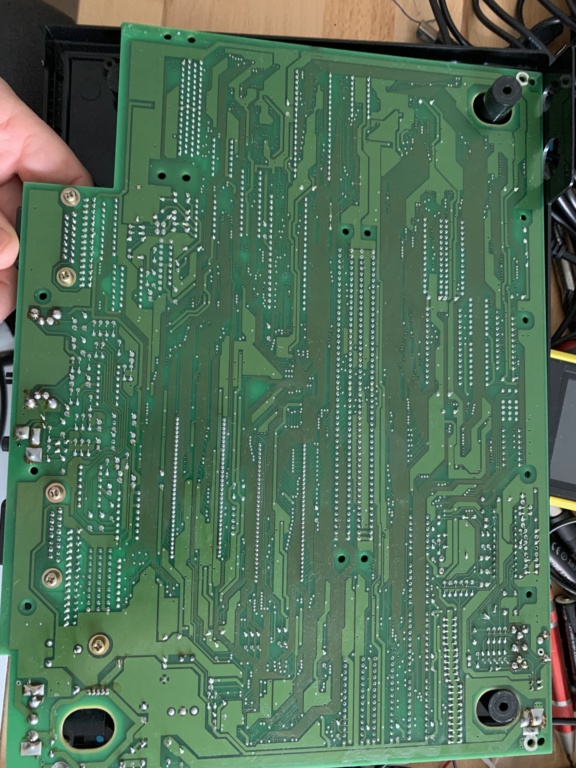

Voici quelques photos de la bête:

Et oui,t'as vérifier si tu avais du 5v -------- partout ?
Surtout sur le Lm (alim a decoup)
Il faudrait vérifier sur tu as une activité sur le 68000 avec une Logic.

Yep, 5V partout, le LM régul à 5.02V et j'ai environ 4,99V sur chaque composant.
Je ne sais pas quoi tester sur le 68000, et le sortir au risque de tout endommagé encore plus je ne suis trop chaud.
Pour le moment, je reste sur le LSPC2 qui ne délivre rien sur la sortie REF, mais je n'ai rien trouvé sur le fonctionnement de celui-ci, donc je ne peux pas savoir si c'est lui le problème ou non.
