Cartouche diag pour Neo Geo aes

Aller en bas

Cartouche diag pour Neo Geo aes  Empty Cartouche diag pour Neo Geo aes

Message  Blackbird Ven 31 Juil 2020 - 1:48


Bonjour à tous.
Je cherche à savoir comment fabriquer une cartouche Diag pour tester le z80 pour Neo Geo
Apparemment il faut une carte CHA ou compatible genre un FF2 si je ne me trompe pas.
Si une personne du fofo peut m’éclairer ou me filer un lien ce serait sympa ;-)

Merci à tous bonne journée
Blackbird
Blackbird
Adepte du stick
Adepte du stick

Messages : 177
Date d'inscription : 25/01/2020

Revenir en haut Aller en bas

Cartouche diag pour Neo Geo aes  Empty Re: Cartouche diag pour Neo Geo aes

Message  elrayzeur Ven 31 Juil 2020 - 4:32

Carte cha, c est la carte où tu as s1, m1, et les CX. N'importe quel plaque de jeu non crypté devrait faire l'affaire. Fatal Fury 2 c'est le moins chère. Tu dessoudes tout et tu mets ta m1 de diag en place. Le mieux c',est de monter un support pour l eprom comme ça quand tu as fini, tu remontes ton jeu sans re-dessouder.
elrayzeur
elrayzeur
Combo maker
Combo maker

Système(s) : AES
Messages : 510
Date d'inscription : 28/11/2014
Age : 38
Localisation : Royan

Revenir en haut Aller en bas

Cartouche diag pour Neo Geo aes  Empty Re: Cartouche diag pour Neo Geo aes

Message  Blackbird Ven 31 Juil 2020 - 4:57

Merci pour la réponse
ça roule je vais choper un FF2
Faut juste que je sache quelle version d’eprom et où trouver la rom pour injecter dans le m1
Quand tu dis dessouder tout : c’est toutes les puces sur les deux plaques ou seulement celle où tu mets la m1 ?
A+


Blackbird
Blackbird
Adepte du stick
Adepte du stick

Messages : 177
Date d'inscription : 25/01/2020

Revenir en haut Aller en bas

Cartouche diag pour Neo Geo aes  Empty Re: Cartouche diag pour Neo Geo aes

Message  YaYaLanD Ven 31 Juil 2020 - 6:47

Contact Ryo, il te fait une board pour une bouchée de pain sans rien sacrifier ni trafiquer super
YaYaLanD
YaYaLanD
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS MV-1
Messages : 5825
Date d'inscription : 10/10/2019
Age : 44
Localisation : Dijon

Revenir en haut Aller en bas

Cartouche diag pour Neo Geo aes  Empty Re: Cartouche diag pour Neo Geo aes

Message  Ptchnk Ven 31 Juil 2020 - 7:16

Tu as toutes les infos et le rom ici Diag Bios v0.19

Tu as juste besoin de la carte CHA, pas de la carte PROG. Tu n'es pas obligé de dessouder les maskroms C (mais tu peux si tu préfères) par contre il faut laisser la rom S1 (peu importe le jeu). Le seul truc important, c'est de remplacer la M1 du jeu par celle du fournie avec le Diag Bios.
Ptchnk
Ptchnk
Adepte du stick
Adepte du stick

Système(s) : MVS, Coregrafx, PCE-DUO, RPI2J
Messages : 187
Date d'inscription : 04/05/2020
Age : 42

Revenir en haut Aller en bas

Cartouche diag pour Neo Geo aes  Empty Re: Cartouche diag pour Neo Geo aes

Message  Blackbird Ven 31 Juil 2020 - 8:21

Ok yayaland pas de soucis pour le prix je vais avoir les pcb pour rien normalement ;-)
Pour le sacrifice pas de blèmes elle sera re fonctionnel comme si rien ne c’est passé.

Merci Ptchnk pour les explications et pour le lien ;-)

Je vous tiens au jus pour la suite
Bonne journée à tous






Blackbird
Blackbird
Adepte du stick
Adepte du stick

Messages : 177
Date d'inscription : 25/01/2020

Revenir en haut Aller en bas

Cartouche diag pour Neo Geo aes  Empty Re: Cartouche diag pour Neo Geo aes

Message  elrayzeur Ven 31 Juil 2020 - 8:42

Ptchnk a écrit:Tu as toutes les infos et le rom ici Diag Bios v0.19

Tu as juste besoin de la carte CHA, pas de la carte PROG. Tu n'es pas obligé de dessouder les maskroms C (mais tu peux si tu préfères) par contre il faut laisser la rom S1 (peu importe le jeu). Le seul truc important, c'est de remplacer la M1 du jeu par celle du fournie avec le Diag Bios.

Trop bien!! du coup juste un support pour la m1 sur une cha-board, suffit pour faire des test. Je connais un jeu en loose qui va se faire modder mrgreen, merci pour l'info Ptchnk.
elrayzeur
elrayzeur
Combo maker
Combo maker

Système(s) : AES
Messages : 510
Date d'inscription : 28/11/2014
Age : 38
Localisation : Royan

Revenir en haut Aller en bas

Cartouche diag pour Neo Geo aes  Empty Re: Cartouche diag pour Neo Geo aes

Message  YaYaLanD Ven 31 Juil 2020 - 9:10

Contacte Ryo e te dis, c’est vraiment dommage de devoir charcuter une cartouche de jeu original.
YaYaLanD
YaYaLanD
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS MV-1
Messages : 5825
Date d'inscription : 10/10/2019
Age : 44
Localisation : Dijon

Revenir en haut Aller en bas

Cartouche diag pour Neo Geo aes  Empty Re: Cartouche diag pour Neo Geo aes

Message  onels4 Ven 31 Juil 2020 - 9:17

+1

_________________
Arrow  Mon topic de vente, bazar électronique (multimètres, etc.). pour tous les budgets.
onels4
onels4
1000 Mega Shock
1000 Mega Shock

Système(s) : AES
Messages : 4638
Date d'inscription : 27/06/2017
Age : 40
Localisation : Paris

Revenir en haut Aller en bas

Cartouche diag pour Neo Geo aes  Empty Re: Cartouche diag pour Neo Geo aes

Message  Blackbird Ven 31 Juil 2020 - 9:28

Elle est déjà en très mauvais état et en loose en plus !
Je ne défonce pas les beaux objets yaya ;-)
Beaucoup de mes consoles et slot sont des rescapés d'apprenti sorcier (tu aurais vu l’état)
D’ailleurs elles me l’ont toutes bien rendu : images parfaites et fonctionnel 100%
A+
Ma petite Famicom av que j’ai sauvé était comme ça :
Cartouche diag pour Neo Geo aes  510d6510

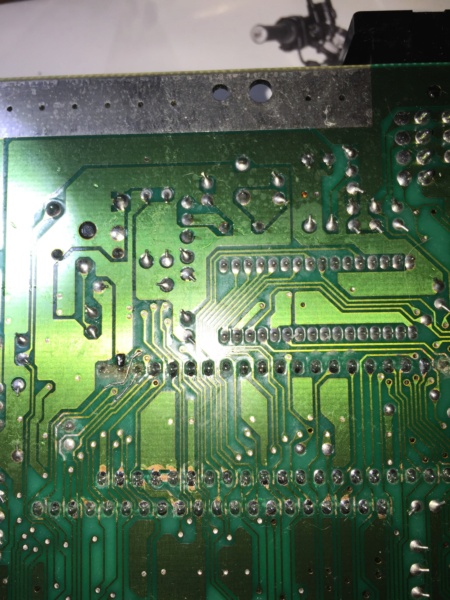

Ensuite re connections pistes:

Cartouche diag pour Neo Geo aes  A6e49910
Cartouche diag pour Neo Geo aes  D656e810
Cartouche diag pour Neo Geo aes  F3f09010

Et tada :
Cartouche diag pour Neo Geo aes  C17e9b10

Il y’avait lui aussi ppu ou cpu a qui il manquait une papatte je lui ai mis une prothèse lol
Cartouche diag pour Neo Geo aes  Fdb4be10

Ensuite elle a eu droit à un beau petit vernis spécial pcb pour protéger les pistes ;-)
J’en ai fait une deuxième dans le même état pistes etc... elle aussi ressuscité d’entre les morts
C’était pour un pote je lui ai mis le hdmi (perso j’aime pas du tout je préfere le Tim rgb)


Dernière édition par Blackbird le Ven 31 Juil 2020 - 10:30, édité 5 fois
Blackbird
Blackbird
Adepte du stick
Adepte du stick

Messages : 177
Date d'inscription : 25/01/2020

Revenir en haut Aller en bas

Cartouche diag pour Neo Geo aes  Empty Re: Cartouche diag pour Neo Geo aes

Message  onels4 Ven 31 Juil 2020 - 9:30

N'hésite pas à nous montrer tes réparations et modifications dans des topics. VD
