consolisation soft

Message  cylondroid le Ven 4 Mai 2018 - 15:11

Salut tout le monde,

Alors j’aurais besoin de quelques petits  renseignements :

J’aimerais faire une consolisation « soft » d’un slot mvs, en particulier un mv1fz
Donc je ferai, pour ne pas ruiner le slot, tous mes bricolages à partir d’une rallonge jamma (oui ça revient à faire une sorte de supergun (mais j'aime bien ce genre de bidouilles)) et d’intégrer tout ça dans un socle dans lequel le slot serait, lui aussi, intégré.

Deux questions !

Vu qu’il est recommandé d’avoir une alimentation de 5v 7A est-ce qu’une alim de 5v 6A serait suffisante ? par exemple celle pour l’odroid xu4  http://www.eu.diigiit.com/fr/wall-adapter-power-supply-5vdc-6a

Et est-ce que l’utilisation d’un step-up 5v/12v genre celui-là https://www.banggood.com/fr/DC-3_3V-3_7V-5V-6V-to-12V-Boost-Voltage-Regulator-Module-Converter-Step-up-Power-Supply-Board-p-1209416.html?gmcCountry=FR&currency=EUR&createTmp=1&utm_source=googleshopping&utm_medium=cpc_elc&utm_content=zouzou&utm_campaign=pla-fr-elc2-pc&gclid=Cj0KCQjwibDXBRCyARIsAFHp4foE8lyZNURX131ByF4HcZoTxYPGQzwE41OawWBqyGVgVgKxCEcoOGoaAs55EALw_wcB&cur_warehouse=CN que j’ai toujours dans mes cartons serait bon pour la partie 12v du slot ?

Merci d’avance pour vos avis et conseils !
avatar
cylondroid
Adepte du stick
Adepte du stick

Système(s) : PS3, slot mvs
Messages : 107
Date d'inscription : 16/04/2018
Age : 49
Localisation : Val de marne

Revenir en haut Aller en bas

Re: consolisation soft

Message  Ryo Sakazaki le Ven 4 Mai 2018 - 15:40

Moi j'ai des alim 2A pour  le +5V et +12V et cela fonctionne parfaitement pour la quasi totalité des jeux.

Par contre ton alim ne fournit que tu +5V pourquoi tu ne prends pas une alim qui fournit les deux directement ?

C'est que j'ai: https://www.ebay.fr/itm/12V-5V-2A-AC-DC-Adaptor-Power-Supply-for-36W-5-12-for-External-Hard-Drive/152574620923?hash=item238627f4fb:g:YbAAAOSwCU1YoK9R

_________________

_________________


Administrateur sur Neo-Geo System

Je réalise des converts AES/MVS, programmation d'eproms, bios, etc...
avatar
Ryo Sakazaki
Admin

Système(s) : AES Jap, MVS MV-2F
Messages : 12844
Date d'inscription : 15/10/2011
Age : 43
Localisation : Dept 91

Revenir en haut Aller en bas

Re: consolisation soft

Message  cylondroid le Ven 4 Mai 2018 - 15:45

Ryo Sakazaki a écrit:Moi j'ai des alim 2A pour  le +5V et +12V et cela fonctionne parfaitement pour la quasi totalité des jeux.

Par contre ton alim ne fournit que tu +5V pourquoi tu ne prends pas une alim qui fournit les deux directement ?

ok, c'est le manuel d'instruction du mv1fz qui me turlupinait avec ces 7A nécessaires.

Et pour convertir le 5v en 12v tu utilises aussi le genre de step-up que j'ai mis en référence?

pour les doubles prises j'avais regardé un peu, mais l'ampérage du 5v sur ces prises dépasse rarement les 2.5/3 A (et comme je me référais au manuel du slot qui m'annonçait 7A...)

pis là, je me dis qu'avec le 6A de l'alim de l'odroid ça devrait rouler pour tous les jeux.
avatar
cylondroid
Adepte du stick
Adepte du stick

Système(s) : PS3, slot mvs
Messages : 107
Date d'inscription : 16/04/2018
Age : 49
Localisation : Val de marne

Revenir en haut Aller en bas

Re: consolisation soft

Message  cylondroid le Sam 5 Mai 2018 - 16:42

Salut, j'ai une nouvelle double question!!!

Les boutons pour "test" et "service" ce sont des momentary ou des Switchs on/off ?

Merci d'avance pour les réponses Smile
avatar
cylondroid
Adepte du stick
Adepte du stick

Système(s) : PS3, slot mvs
Messages : 107
Date d'inscription : 16/04/2018
Age : 49
Localisation : Val de marne

Revenir en haut Aller en bas

Re: consolisation soft

Message  Le Geek du Manchdi le Sam 5 Mai 2018 - 19:49

cylondroid a écrit:Les boutons pour "test" et "service" ce sont des momentary ou des Switchs on/off ?

Je pense que ce sont de simples boutons comme ceux du panel (mais à vérif) Wink.
avatar
Le Geek du Manchdi
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS, Atomiswave, CPS2, PS4...
Messages : 1545
Date d'inscription : 02/02/2018
Age : 36
Localisation : Hyères

http://lgdm.fr

Revenir en haut Aller en bas

Re: consolisation soft

Message  cylondroid le Sam 5 Mai 2018 - 19:52

Le Geek du Manchdi a écrit:Je pense que ce sont de simples boutons comme ceux du panel (mais à vérif) Wink.

Je me pose la question parce que sur certains mvs consolidé je vois des switchs on/off et comme j'ai aucune idée de leur utilité...
avatar
cylondroid
Adepte du stick
Adepte du stick

Système(s) : PS3, slot mvs
Messages : 107
Date d'inscription : 16/04/2018
Age : 49
Localisation : Val de marne

Revenir en haut Aller en bas

Re: consolisation soft

Message  Le Geek du Manchdi le Sam 5 Mai 2018 - 20:44

cylondroid a écrit:Je me pose la question parce que sur certains mvs consolidé je vois des switchs on/off et comme j'ai aucune idée de leur utilité...

Perso, je ne m'intéresse pas à la consolisation scratch. C'est peut-être pour les DIP switch les plus utiles (genre la PAUSE) ?
avatar
Le Geek du Manchdi
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS, Atomiswave, CPS2, PS4...
Messages : 1545
Date d'inscription : 02/02/2018
Age : 36
Localisation : Hyères

http://lgdm.fr

Revenir en haut Aller en bas

Re: consolisation soft

Message  cylondroid le Sam 5 Mai 2018 - 21:41

Va falloir que je fasse des essais... Damned
avatar
cylondroid
Adepte du stick
Adepte du stick

Système(s) : PS3, slot mvs
Messages : 107
Date d'inscription : 16/04/2018
Age : 49
Localisation : Val de marne

Revenir en haut Aller en bas

Re: consolisation soft

Message  Ryo Sakazaki le Dim 6 Mai 2018 - 11:30

cylondroid a écrit:Salut, j'ai une nouvelle double question!!!

Les boutons pour "test" et "service" ce sont des momentary ou des Switchs on/off ?

Merci d'avance pour les réponses Smile

C'est des boutons poussoirs (donc momentary).

Seul le bouton pause (des dipswitchs) doit être en off/on.

_________________

_________________


Administrateur sur Neo-Geo System

Je réalise des converts AES/MVS, programmation d'eproms, bios, etc...
avatar
Ryo Sakazaki
Admin

Système(s) : AES Jap, MVS MV-2F
Messages : 12844
Date d'inscription : 15/10/2011
Age : 43
Localisation : Dept 91

Revenir en haut Aller en bas

Re: consolisation soft

Message  cylondroid le Dim 6 Mai 2018 - 12:29

Ryo Sakazaki a écrit:
C'est des boutons poussoirs (donc momentary).

Seul le bouton pause (des dipswitchs) doit être en off/on.

@Ryo merci! super
avatar
cylondroid
Adepte du stick
Adepte du stick

Système(s) : PS3, slot mvs
Messages : 107
Date d'inscription : 16/04/2018
Age : 49
Localisation : Val de marne

Revenir en haut Aller en bas

Re: consolisation soft

Message  cylondroid le Lun 7 Mai 2018 - 12:49

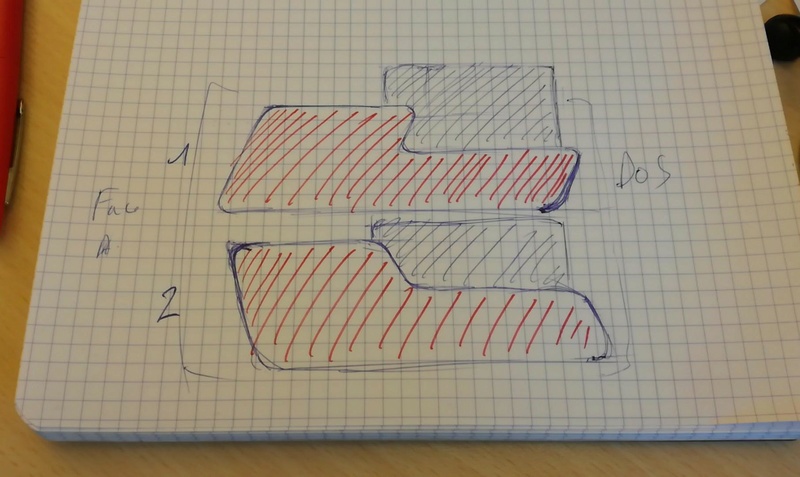

En attendant d'en consoliser une sans supergun, je suis en train de préparer un petit habillage pour le slot et le supergun

Je suis parti d'une feuille d'aluminium d'un mm. Après quelques pliages, perçages et une première couche de peinture voilà le résultat.


Je pense faire les côtés en MDF de 10mm et peints en rouge mais j'hésite encore sur la forme qu'ils auront



Dernière édition par cylondroid le Lun 7 Mai 2018 - 14:21, édité 1 fois
avatar
cylondroid
Adepte du stick
Adepte du stick

Système(s) : PS3, slot mvs
Messages : 107
Date d'inscription : 16/04/2018
Age : 49
Localisation : Val de marne

Revenir en haut Aller en bas

Re: consolisation soft

Message  Neo Vy le Lun 7 Mai 2018 - 13:17

Cool! Smile
avatar
Neo Vy
Combo maker
Combo maker

Système(s) : AES / MEGADRIVE / GB
Messages : 871
Date d'inscription : 26/02/2018

Revenir en haut Aller en bas

Re: consolisation soft

Message  cylondroid le Lun 7 Mai 2018 - 14:34

Merci Surprised reste à voir ce que ça donnera une fois fini...
avatar
cylondroid
Adepte du stick
Adepte du stick

Système(s) : PS3, slot mvs
Messages : 107
Date d'inscription : 16/04/2018
Age : 49
Localisation : Val de marne

Revenir en haut Aller en bas

Re: consolisation soft

Message  cylondroid le Mer 9 Mai 2018 - 16:47

Hop plus que les sides à mettre et ça sera bon


avatar
cylondroid
Adepte du stick
Adepte du stick

Système(s) : PS3, slot mvs
Messages : 107
Date d'inscription : 16/04/2018
Age : 49
Localisation : Val de marne

Revenir en haut Aller en bas

Re: consolisation soft

Message  Neo Vy le Mer 9 Mai 2018 - 16:59

Ca le fait Smile
avatar
Neo Vy
Combo maker
Combo maker

Système(s) : AES / MEGADRIVE / GB
Messages : 871
Date d'inscription : 26/02/2018

Revenir en haut Aller en bas

Re: consolisation soft

Message  cylondroid le Mer 9 Mai 2018 - 17:02

Ouais ça fait plus "propre" qu'avec le supergun qui traîne devant.

Une fois le vernis des sides sec je ferai une dernière petite série de photos face, côté, arrière
avatar
cylondroid
Adepte du stick
Adepte du stick

Système(s) : PS3, slot mvs
Messages : 107
Date d'inscription : 16/04/2018
Age : 49
Localisation : Val de marne

Revenir en haut Aller en bas

Re: consolisation soft

Message  Le Geek du Manchdi le Mer 9 Mai 2018 - 17:49

Très intéressant Cylondroid super. Est-ce que tu as des tutos ou autres à conseiller pour apprendre à façonner l'aluminium comme tu l'as fait ici ?
avatar
Le Geek du Manchdi
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS, Atomiswave, CPS2, PS4...
Messages : 1545
Date d'inscription : 02/02/2018
Age : 36
Localisation : Hyères

http://lgdm.fr

Revenir en haut Aller en bas

Re: consolisation soft

Message  cylondroid le Mer 9 Mai 2018 - 18:04

Le Geek du Manchdi a écrit:Très intéressant Cylondroid super. Est-ce que tu as des tutos ou autres à conseiller pour apprendre à façonner l'aluminium comme tu l'as fait ici ?

Non j'ai pas vraiment de tuto, pour faire simple j'ai essayé de prendre au mieux les mesures hauteur (+- 8cm le supergun est sous le slot) x longueur environ 24 cm ici pour pouvoir brancher la rallonge jamma) x largeur (pour la largeur c'est le plus simple un slot mvs mv1fz c'est 25 cm, les plaques d'alu chez Casto c'est 25 cm itou donc déjà des coupes en moins)
Pour plier la feuille, au bord des traits que j'avais tracé j'ai coincé la feuille entre deux plaques de mdf foutu des serres joints idem de l'autre côté du trait en laissant un peu de marge. Et puis j'ai appuyé dessus pour plier. Ensuite pour bien marquer l'angle j'ai tapoté tout le long avec un marteau.

Pour tout ce qui est des découpes, repérage, double repérage, et découpe soit à la dremel, soit avec un forêt à étages pour les cercles.

Si y'a d'autres questions, n'hésitez pas. Smile
avatar
cylondroid
Adepte du stick
Adepte du stick

Système(s) : PS3, slot mvs
Messages : 107
Date d'inscription : 16/04/2018
Age : 49
Localisation : Val de marne

Revenir en haut Aller en bas

Re: consolisation soft

Message  fa4783 le Mer 9 Mai 2018 - 18:37

Ryo Sakazaki a écrit:Moi j'ai des alim 2A pour  le +5V et +12V et cela fonctionne parfaitement pour la quasi totalité des jeux.

Par contre ton alim ne fournit que tu +5V pourquoi tu ne prends pas une alim qui fournit les deux directement ?

C'est que j'ai: https://www.ebay.fr/itm/12V-5V-2A-AC-DC-Adaptor-Power-Supply-for-36W-5-12-for-External-Hard-Drive/152574620923?hash=item238627f4fb:g:YbAAAOSwCU1YoK9R

Je ne connaissais pas ce type d'alimentation.
C'est bon à savoir. Merci pour l'info Ryo.

@cylondroid: j'aime bien ta consolisation. Person, je trouve l'idée du rouge sympa pour les sides.
Je peux te conseiller le rouge de feu Renault en bombe.
Avec un bon vernis, ça donne un beau rendu.
avatar
fa4783
330 Mega Shock
330 Mega Shock

Système(s) : NEO GEO AES, NES, SNES, MEGADR
Messages : 390
Date d'inscription : 18/03/2015
Age : 38
Localisation : La Seyne sur mer (Var)

http://www.hyperfreespin.fr/index.php?sid=e5896d88029ce0815d12d9

Revenir en haut Aller en bas

Re: consolisation soft

Message  Le Geek du Manchdi le Mer 9 Mai 2018 - 18:50

cylondroid a écrit:Si y'a d'autres questions, n'hésitez pas. Smile

Merci pour toutes ces précisions mec super.
avatar
Le Geek du Manchdi
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS, Atomiswave, CPS2, PS4...
Messages : 1545
Date d'inscription : 02/02/2018
Age : 36
Localisation : Hyères

http://lgdm.fr

Revenir en haut Aller en bas

Re: consolisation soft

Message  cylondroid le Mer 9 Mai 2018 - 19:00

Zou je viens de fixer les sides et ça le fait bien





@fa4783 pour le rouge j'ai utilisé une bombe Amsterdam"transparent red medium" trois couches puis 3 couches de vernis en bombe Montana vernis brillant
avatar
cylondroid
Adepte du stick
Adepte du stick

Système(s) : PS3, slot mvs
Messages : 107
Date d'inscription : 16/04/2018
Age : 49
Localisation : Val de marne

Revenir en haut Aller en bas

Re: consolisation soft

Message  cylondroid le Mer 9 Mai 2018 - 19:01

Le Geek du Manchdi a écrit:
cylondroid a écrit:Si y'a d'autres questions, n'hésitez pas. Smile

Merci pour toutes ces précisions mec super.

De rien, c'était avec plaisir cheers
avatar
cylondroid
Adepte du stick
Adepte du stick

Système(s) : PS3, slot mvs
Messages : 107
Date d'inscription : 16/04/2018
Age : 49
Localisation : Val de marne

Revenir en haut Aller en bas

Re: consolisation soft

Message  Neo Vy le Mer 9 Mai 2018 - 19:35

C’est propre, beau boulot ! Smile
avatar
Neo Vy
Combo maker
Combo maker

Système(s) : AES / MEGADRIVE / GB
Messages : 871
Date d'inscription : 26/02/2018

Revenir en haut Aller en bas

Re: consolisation soft

Message  cylondroid le Mer 9 Mai 2018 - 19:36

Neo Vy a écrit:C’est propre, beau boulot ! Smile

Merci m'sieur!!! cheers
avatar
cylondroid
Adepte du stick
Adepte du stick

Système(s) : PS3, slot mvs
Messages : 107
Date d'inscription : 16/04/2018
Age : 49
Localisation : Val de marne

Revenir en haut Aller en bas

Re: consolisation soft

Message  fa4783 le Mer 9 Mai 2018 - 19:58

Joli boulot. Ça rend bien avec le rouge. super
avatar
fa4783
330 Mega Shock
330 Mega Shock

Système(s) : NEO GEO AES, NES, SNES, MEGADR
Messages : 390
Date d'inscription : 18/03/2015
Age : 38
Localisation : La Seyne sur mer (Var)

http://www.hyperfreespin.fr/index.php?sid=e5896d88029ce0815d12d9

Revenir en haut Aller en bas

Re: consolisation soft

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
