Pont de soudure à enlever sur bloc lentille neogeo CD

Aller en bas

Pont de soudure à enlever sur bloc lentille neogeo CD Empty Pont de soudure à enlever sur bloc lentille neogeo CD

Message  Ryo Sakazaki le Dim 2 Fév 2020 - 23:21

Slt à tous. Wink

Est ce quelqu'un à déjà changé son bloc lentille sur une neogeo CD Top Loading ?

Quand on achète un bloc lentille de remplacement souvent les vendeurs indiquent qu'il faut retire un pont de soudure sur celui-ci sans préciser ou il se situe ???

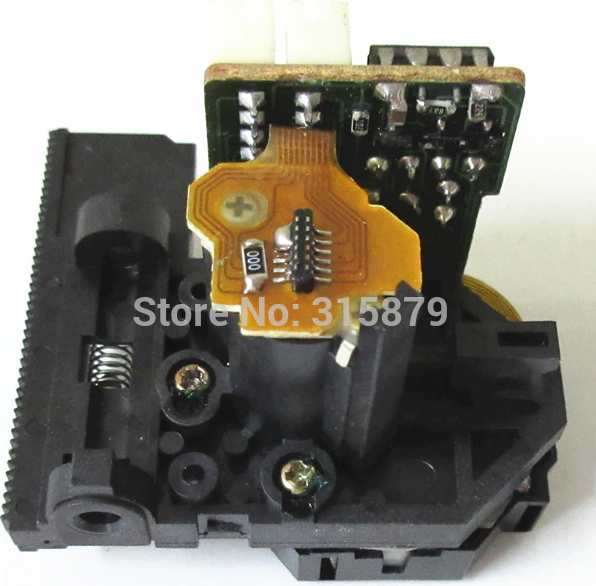

Sur un bloc H8147AF (Pour NeoGeo CD Top Loading) cela ressemble à cela:

Pont de soudure à enlever sur bloc lentille neogeo CD Bloc-lentille-neogeo-CD

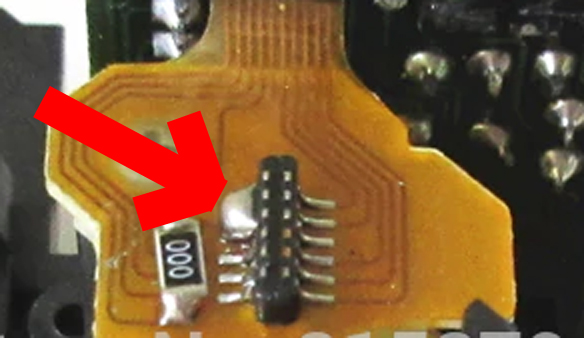

Le seul pont que l'on peut apercevoir c'est celui-ci, est ce que c'est bien celui la qu'il faut enlever ?

Pont de soudure à enlever sur bloc lentille neogeo CD Bloc-lentille-neogeo-cd-2

Quelqu'un pour me confirmer ?

Merci d'avance, cdlt Ryo. Cool

_________________
Pont de soudure à enlever sur bloc lentille neogeo CD 449214ryo2
_________________
Pont de soudure à enlever sur bloc lentille neogeo CD 894779697231userbar

Administrateur sur Neo-Geo System

Je réalise des converts AES/MVS, programmation d'eproms, bios, etc...
Ryo Sakazaki
Ryo Sakazaki
Admin

Système(s) : AES Jap, MVS MV-2F
Messages : 14359
Date d'inscription : 15/10/2011
Age : 45
Localisation : Dept 91

Revenir en haut Aller en bas

Pont de soudure à enlever sur bloc lentille neogeo CD Empty Re: Pont de soudure à enlever sur bloc lentille neogeo CD

Message  YaYaLanD le Lun 3 Fév 2020 - 6:48

Un tuto par Furtekk himself, nulle part il parle de soudure

http://www.neogeocdworld.info/html/aide/lecteurCD_changer.htm
YaYaLanD
YaYaLanD
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS MV-1
Messages : 3171
Date d'inscription : 10/10/2019
Age : 43
Localisation : Dijon

Revenir en haut Aller en bas

Pont de soudure à enlever sur bloc lentille neogeo CD Empty Re: Pont de soudure à enlever sur bloc lentille neogeo CD

Message  Kategohi le Lun 3 Fév 2020 - 7:24

Normalement oui^^ ryo.
Ils l'ont court-circuité pour le transport.

De toute manière elle fonctionnerait pas Very Happy
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 6616
Date d'inscription : 13/08/2013
Age : 42
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Pont de soudure à enlever sur bloc lentille neogeo CD Empty Re: Pont de soudure à enlever sur bloc lentille neogeo CD

Message  YaYaLanD le Lun 3 Fév 2020 - 7:40

Quel est l’interêt de court circuiter un composant pour le transport???
YaYaLanD
YaYaLanD
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS MV-1
Messages : 3171
Date d'inscription : 10/10/2019
Age : 43
Localisation : Dijon

Revenir en haut Aller en bas

Pont de soudure à enlever sur bloc lentille neogeo CD Empty Re: Pont de soudure à enlever sur bloc lentille neogeo CD

Message  davlar le Lun 3 Fév 2020 - 7:57

Salut on module a du passer dans un faisseau de 5G, ça a fait fondre les soudures.    pouah clac
davlar
davlar
1000 Mega Shock
1000 Mega Shock

Système(s) : MV1A; AES 3.6; atomiswave
Messages : 2639
Date d'inscription : 29/11/2014
Age : 39
Localisation : Rennes

Revenir en haut Aller en bas

Pont de soudure à enlever sur bloc lentille neogeo CD Empty Re: Pont de soudure à enlever sur bloc lentille neogeo CD

Message  Ryo Sakazaki le Lun 3 Fév 2020 - 8:29

YaYaLanD a écrit:Quel est l’interêt de court circuiter un composant pour le transport???

C'est contre les problèmes lié à l'électricité statique.

_________________
Pont de soudure à enlever sur bloc lentille neogeo CD 449214ryo2
_________________
Pont de soudure à enlever sur bloc lentille neogeo CD 894779697231userbar

Administrateur sur Neo-Geo System

Je réalise des converts AES/MVS, programmation d'eproms, bios, etc...
Ryo Sakazaki
Ryo Sakazaki
Admin

Système(s) : AES Jap, MVS MV-2F
Messages : 14359
Date d'inscription : 15/10/2011
Age : 45
Localisation : Dept 91

Revenir en haut Aller en bas

Pont de soudure à enlever sur bloc lentille neogeo CD Empty Re: Pont de soudure à enlever sur bloc lentille neogeo CD

Message  Kategohi le Lun 3 Fév 2020 - 8:43

D'ailleurs il faut mettre un bracelet a la masse pour manipuler ça.
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 6616
Date d'inscription : 13/08/2013
Age : 42
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Pont de soudure à enlever sur bloc lentille neogeo CD Empty Re: Pont de soudure à enlever sur bloc lentille neogeo CD

Message  onels4 le Lun 3 Fév 2020 - 20:27

A priori, oui.

On ne voit pas l'autre côté de la petite pcb verticale, mais il n'y a que ça comme pont.

Edit : vérifié sur photos. C'est bon, c'est forcément ça.
onels4
onels4
1000 Mega Shock
1000 Mega Shock

Système(s) : AES
Messages : 2905
Date d'inscription : 27/06/2017
Age : 39
Localisation : Paris

Revenir en haut Aller en bas

Pont de soudure à enlever sur bloc lentille neogeo CD Empty Re: Pont de soudure à enlever sur bloc lentille neogeo CD

Message  Ryo Sakazaki le Lun 3 Fév 2020 - 20:39

Alors j'ai réussi à avoir une réponse du vendeur qui me dit qu'il n'y aucun pont à enlever. silent

Pourtant dans la description de leur produit ils disent qu'il faut enlever un pont (sans préciser ou il se trouve) ???


_________________
Pont de soudure à enlever sur bloc lentille neogeo CD 449214ryo2
_________________
Pont de soudure à enlever sur bloc lentille neogeo CD 894779697231userbar

Administrateur sur Neo-Geo System

Je réalise des converts AES/MVS, programmation d'eproms, bios, etc...
Ryo Sakazaki
Ryo Sakazaki
Admin

Système(s) : AES Jap, MVS MV-2F
Messages : 14359
Date d'inscription : 15/10/2011
Age : 45
Localisation : Dept 91

Revenir en haut Aller en bas

Pont de soudure à enlever sur bloc lentille neogeo CD Empty Re: Pont de soudure à enlever sur bloc lentille neogeo CD

Message  YaYaLanD le Lun 3 Fév 2020 - 20:45

Bah dessoudes, si ca marche pas après, ressoudes mrgreen
YaYaLanD
YaYaLanD
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS MV-1
Messages : 3171
Date d'inscription : 10/10/2019
Age : 43
Localisation : Dijon

Revenir en haut Aller en bas

Pont de soudure à enlever sur bloc lentille neogeo CD Empty Re: Pont de soudure à enlever sur bloc lentille neogeo CD

Message  onels4 le Lun 3 Fév 2020 - 20:59

Regarde la datasheet du chip qui a le pont ? Tu as la référence ?
onels4
onels4
1000 Mega Shock
1000 Mega Shock

Système(s) : AES
Messages : 2905
Date d'inscription : 27/06/2017
Age : 39
Localisation : Paris

Revenir en haut Aller en bas

Pont de soudure à enlever sur bloc lentille neogeo CD Empty Re: Pont de soudure à enlever sur bloc lentille neogeo CD

Message  Ryo Sakazaki le Lun 3 Fév 2020 - 21:18

YaYaLanD a écrit:Bah dessoudes, si ca marche pas après, ressoudes mrgreen

C'est super chaud à l'enlever et c'est super petit (la photo est zoomé), même avec une loupe ce n'est pas évident.

_________________
Pont de soudure à enlever sur bloc lentille neogeo CD 449214ryo2
_________________
Pont de soudure à enlever sur bloc lentille neogeo CD 894779697231userbar

Administrateur sur Neo-Geo System

Je réalise des converts AES/MVS, programmation d'eproms, bios, etc...
Ryo Sakazaki
Ryo Sakazaki
Admin

Système(s) : AES Jap, MVS MV-2F
Messages : 14359
Date d'inscription : 15/10/2011
Age : 45
Localisation : Dept 91

Revenir en haut Aller en bas

Pont de soudure à enlever sur bloc lentille neogeo CD Empty Re: Pont de soudure à enlever sur bloc lentille neogeo CD

Message  YaYaLanD le Lun 3 Fév 2020 - 21:20

Bah Ryo, avec tout ce que tu fais, tu dois bien être équipé d’une pompe à dessouder, ou d’une station de dessoudage... au pire de la tresse ?
Avec ta plus petite panne ca devrait le faire
YaYaLanD
YaYaLanD
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS MV-1
Messages : 3171
Date d'inscription : 10/10/2019
Age : 43
Localisation : Dijon

Revenir en haut Aller en bas

Pont de soudure à enlever sur bloc lentille neogeo CD Empty Re: Pont de soudure à enlever sur bloc lentille neogeo CD

Message  Kategohi le Lun 3 Fév 2020 - 21:26

YaYaLanD a écrit:Bah Ryo, avec tout ce que tu fais, tu dois bien être équipé d’une pompe à dessouder, ou d’une station de dessoudage... au pire de la tresse ?
Avec ta plus petite panne ca devrait le faire

Oui il faut utiliser l'adresse sinon il faut déjà essayer de voir si ça fonctionne sans trafiquer quoi que ce soit.
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 6616
Date d'inscription : 13/08/2013
Age : 42
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Pont de soudure à enlever sur bloc lentille neogeo CD Empty Re: Pont de soudure à enlever sur bloc lentille neogeo CD

Message  Ryo Sakazaki le Lun 3 Fév 2020 - 21:26

YaYaLanD a écrit:Bah Ryo, avec tout ce que tu fais, tu dois bien être équipé d’une pompe à dessouder, ou d’une station de dessoudage... au pire de la tresse ?
Avec ta plus petite panne ca devrait le faire

Oui j'ai tout ça mais je peux t'assurer que c'est pas si simple que ça j'en ai déjà abimé une en essayant de dessouder car en fait pour bien voir il faut mettre une loupe et du coup tu n'as plus le même accès à la soudure.

_________________
Pont de soudure à enlever sur bloc lentille neogeo CD 449214ryo2
_________________
Pont de soudure à enlever sur bloc lentille neogeo CD 894779697231userbar

Administrateur sur Neo-Geo System

Je réalise des converts AES/MVS, programmation d'eproms, bios, etc...
Ryo Sakazaki
Ryo Sakazaki
Admin

Système(s) : AES Jap, MVS MV-2F
Messages : 14359
Date d'inscription : 15/10/2011
Age : 45
Localisation : Dept 91

Revenir en haut Aller en bas

Pont de soudure à enlever sur bloc lentille neogeo CD Empty Re: Pont de soudure à enlever sur bloc lentille neogeo CD

Message  Ryo Sakazaki le Lun 3 Fév 2020 - 21:28

Kategohi a écrit:
YaYaLanD a écrit:Bah Ryo, avec tout ce que tu fais, tu dois bien être équipé d’une pompe à dessouder, ou d’une station de dessoudage... au pire de la tresse ?
Avec ta plus petite panne ca devrait le faire

Oui il faut utiliser la tresse sinon il faut déjà essayer de voir si ça fonctionne sans trafiquer quoi que ce soit.

Ben c'est que j'ai fait sans l'enlever mais cela ne marchait pas, pourtant sur un tuto "changer lentille neogeo CD" il a exactement la même lentille et lui ne parle pas du pont.

Donc j'ai peut être eut une lentille défectueuse ? j'en ai recommandé d'autres et je vous dirais si elle était morte ou pas.

_________________
Pont de soudure à enlever sur bloc lentille neogeo CD 449214ryo2
_________________
Pont de soudure à enlever sur bloc lentille neogeo CD 894779697231userbar

Administrateur sur Neo-Geo System

Je réalise des converts AES/MVS, programmation d'eproms, bios, etc...
Ryo Sakazaki
Ryo Sakazaki
Admin

Système(s) : AES Jap, MVS MV-2F
Messages : 14359
Date d'inscription : 15/10/2011
Age : 45
Localisation : Dept 91

Revenir en haut Aller en bas

Pont de soudure à enlever sur bloc lentille neogeo CD Empty Re: Pont de soudure à enlever sur bloc lentille neogeo CD

Message  YaYaLanD le Lun 3 Fév 2020 - 21:28

Alors utilises ta station a dessouder pour enlever la résistance déjà pour un peu plus de place et puis après tu dessoudes complètement la puce, tu nettoies la soudure et tu ressoudes tranquillement dans le sens inverse ?
Avec une chauffe à l’air chaud, tu ne vas rien abîmer et tu vas tout sortir d’un coup
YaYaLanD
YaYaLanD
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS MV-1
Messages : 3171
Date d'inscription : 10/10/2019
Age : 43
Localisation : Dijon

Revenir en haut Aller en bas

Pont de soudure à enlever sur bloc lentille neogeo CD Empty Re: Pont de soudure à enlever sur bloc lentille neogeo CD

Message  YaYaLanD le Lun 3 Fév 2020 - 21:30

Si tu pousses le vice jusqu’au bout, avec une troisième main tu accroches ta lentille avec les composants vers le bas et tu chauffe avec l’air chaud, tu laisses faire la gravité mrgreen
YaYaLanD
YaYaLanD
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS MV-1
Messages : 3171
Date d'inscription : 10/10/2019
Age : 43
Localisation : Dijon

Revenir en haut Aller en bas

Pont de soudure à enlever sur bloc lentille neogeo CD Empty Re: Pont de soudure à enlever sur bloc lentille neogeo CD

Message  Ryo Sakazaki le Lun 3 Fév 2020 - 21:43

onels4 a écrit:Regarde la datasheet du chip qui a le pont ? Tu as la référence ?

C'est une lentille pour neogeo CD top loading donc H8147AF.

_________________
Pont de soudure à enlever sur bloc lentille neogeo CD 449214ryo2
_________________
Pont de soudure à enlever sur bloc lentille neogeo CD 894779697231userbar

Administrateur sur Neo-Geo System

Je réalise des converts AES/MVS, programmation d'eproms, bios, etc...
Ryo Sakazaki
Ryo Sakazaki
Admin

Système(s) : AES Jap, MVS MV-2F
Messages : 14359
Date d'inscription : 15/10/2011
Age : 45
Localisation : Dept 91

Revenir en haut Aller en bas

Pont de soudure à enlever sur bloc lentille neogeo CD Empty Re: Pont de soudure à enlever sur bloc lentille neogeo CD

Message  onels4 le Lun 3 Fév 2020 - 22:05

C'est le seul pont, d'habitude c'est au loin sur la nappe, mais là... ça fait pont quoi, je pense que c'est là.
onels4
onels4
1000 Mega Shock
1000 Mega Shock

Système(s) : AES
Messages : 2905
Date d'inscription : 27/06/2017
Age : 39
Localisation : Paris

Revenir en haut Aller en bas

Pont de soudure à enlever sur bloc lentille neogeo CD Empty Re: Pont de soudure à enlever sur bloc lentille neogeo CD

Message  Kategohi le Lun 3 Fév 2020 - 22:32

onels4 a écrit:C'est le seul pont, d'habitude c'est au loin sur la nappe, mais là... ça fait pont quoi, je pense que c'est là.

Oui
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 6616
Date d'inscription : 13/08/2013
Age : 42
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Pont de soudure à enlever sur bloc lentille neogeo CD Empty Re: Pont de soudure à enlever sur bloc lentille neogeo CD

Message  Nodoka75 le Mar 4 Fév 2020 - 8:23

Pour commencer ce n'est pas une lentille mais un bloc optique entier, avec lentille, suspension, électroaimant, diode laser et capteur optique, miroir, etc. Lentille est une traduction totalement merdique.

Un machin noir rectangulaire n'est pas forcément une résistance, au contraire, en électronique il y a une une quantité phénoménale de composants qui ont l'apparence d'autres familles de composants.

Certains blocs optiques intègrent déjà une protection et pour ceux-là il n'y a pas de pont. Le message de retrait de pont est générique, ils ont sans doute eu trop de retours de gens pensant à tort que leur bloc étaient défectueux.

Ce bloc ne ressemble pas à celui de ma NGCD top loading, qui n'a pas d'emplacement pour un pont.

Aucune idée si le bloc que tu as est une autre révision ou carrément un autre modèle.

EDIT : Très fortes chances qu'il s'agisse d'un bloc reconditionné avec un autre modèle de laser que celui d'origine. Bienvenue chez les commerçants chinois, pour le meilleur ou pour le pire.

RE-EDIT : Ryo, j'ai de quoi examiner ce bloc si tu veux.

Nodoka75
Nouvelle recrue
Nouvelle recrue

Système(s) : MV1-ACH, CD top loader
Messages : 47
Date d'inscription : 19/04/2014

Revenir en haut Aller en bas

Pont de soudure à enlever sur bloc lentille neogeo CD Empty Re: Pont de soudure à enlever sur bloc lentille neogeo CD

Message  Ryo Sakazaki le Mar 4 Fév 2020 - 8:59

C'est la même lentille que celle de la vidéo. Wink


_________________
Pont de soudure à enlever sur bloc lentille neogeo CD 449214ryo2
_________________
Pont de soudure à enlever sur bloc lentille neogeo CD 894779697231userbar

Administrateur sur Neo-Geo System

Je réalise des converts AES/MVS, programmation d'eproms, bios, etc...
Ryo Sakazaki
Ryo Sakazaki
Admin

Système(s) : AES Jap, MVS MV-2F
Messages : 14359
Date d'inscription : 15/10/2011
Age : 45
Localisation : Dept 91

Revenir en haut Aller en bas

Pont de soudure à enlever sur bloc lentille neogeo CD Empty Re: Pont de soudure à enlever sur bloc lentille neogeo CD

Message  Nodoka75 le Mer 5 Fév 2020 - 21:16

Sur la photo il n'y a pas un mais deux candidats au titre de pont. Pourtant je pense qu'il n'y a rien à retirer.

De toute façon, vu que ce genre de pont se retire une fois le bloc installé, installes-le et regarde ce qu'il se passe.

Les vidéos c'est bien, sauf quand il y a du montage comme sur celle indiquée, puisqu'on ne peut pas savoir s'il y a eu autre chose que ce qui est montré.

Nodoka75
Nouvelle recrue
Nouvelle recrue

Système(s) : MV1-ACH, CD top loader
Messages : 47
Date d'inscription : 19/04/2014

Revenir en haut Aller en bas

Pont de soudure à enlever sur bloc lentille neogeo CD Empty Re: Pont de soudure à enlever sur bloc lentille neogeo CD

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
