MV1C pour Omega
Salut les amis,
Je vais encore faire appel a vos connaissances … Hier soir je me décide à démonter mon slot Omega car depuis que je l'ai acheté il ne fonctionne pas … Ohhhh ça va ça fait que 6 mois que je l'ai
Le vendeur étant d'une extrême confiance je sais qu'il marchait en partant et je me disais que c'était ma télé blablablabla sauf que la semaine dernière je l'ai eu en main et là j'entends un bruit chelou … ah bah oui forcement quand j'ai démonté j'ai compris pourquoi

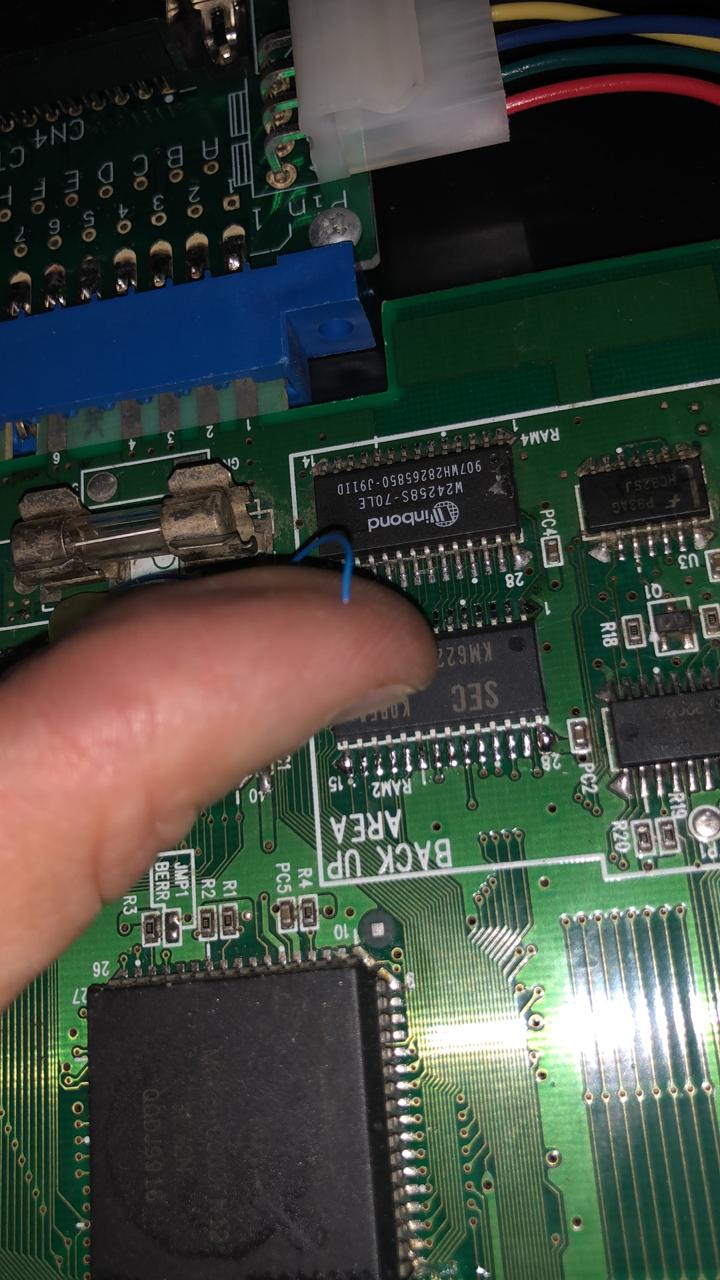

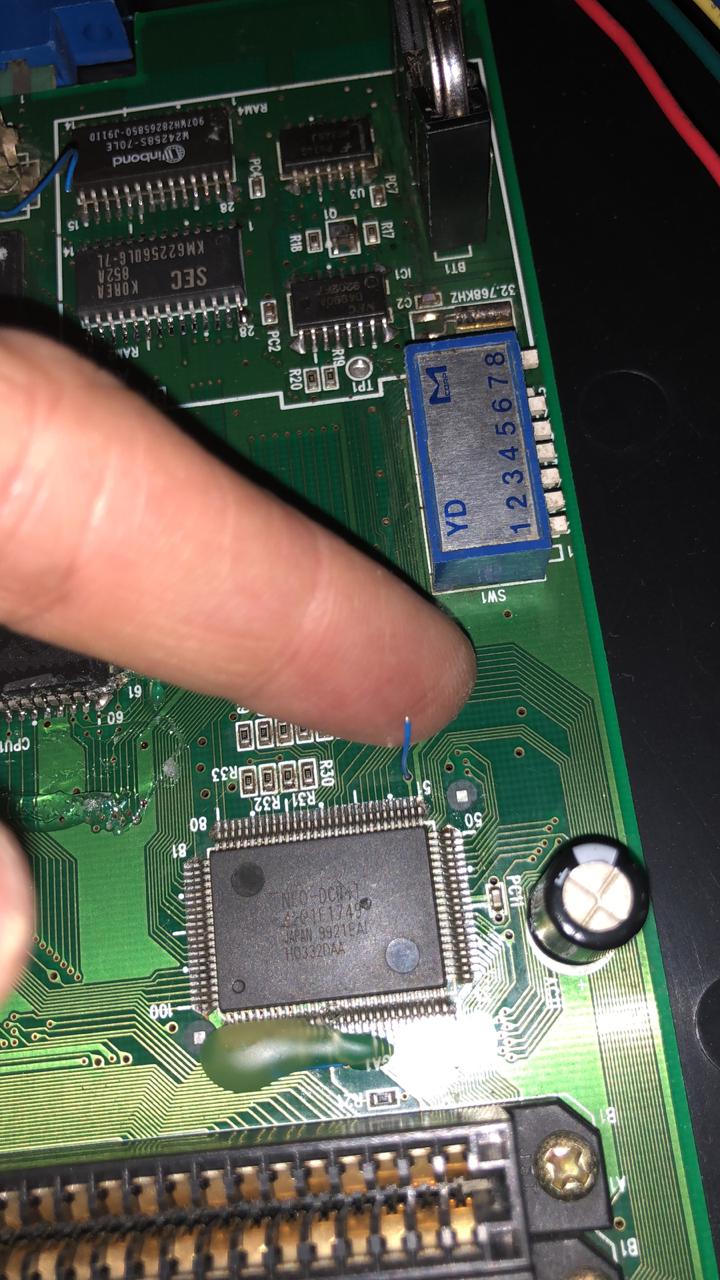

J'ai un bios en Wifi … bon la mauvaise nouvelle aurait pu s'arreter là je le refixe à la PCB et hop … sauf que Arcade Works a eu la bonne idée d'y souder des fils de merde ...
Du coup a votre avis est ce que ressouder suffira à le faire marcher ?
Sinon est ce que l'un d'entre vous aurai cette machine pour me dire ce qui cloche et sinon au moins un slot MV1C pour me l'envoyer en photo

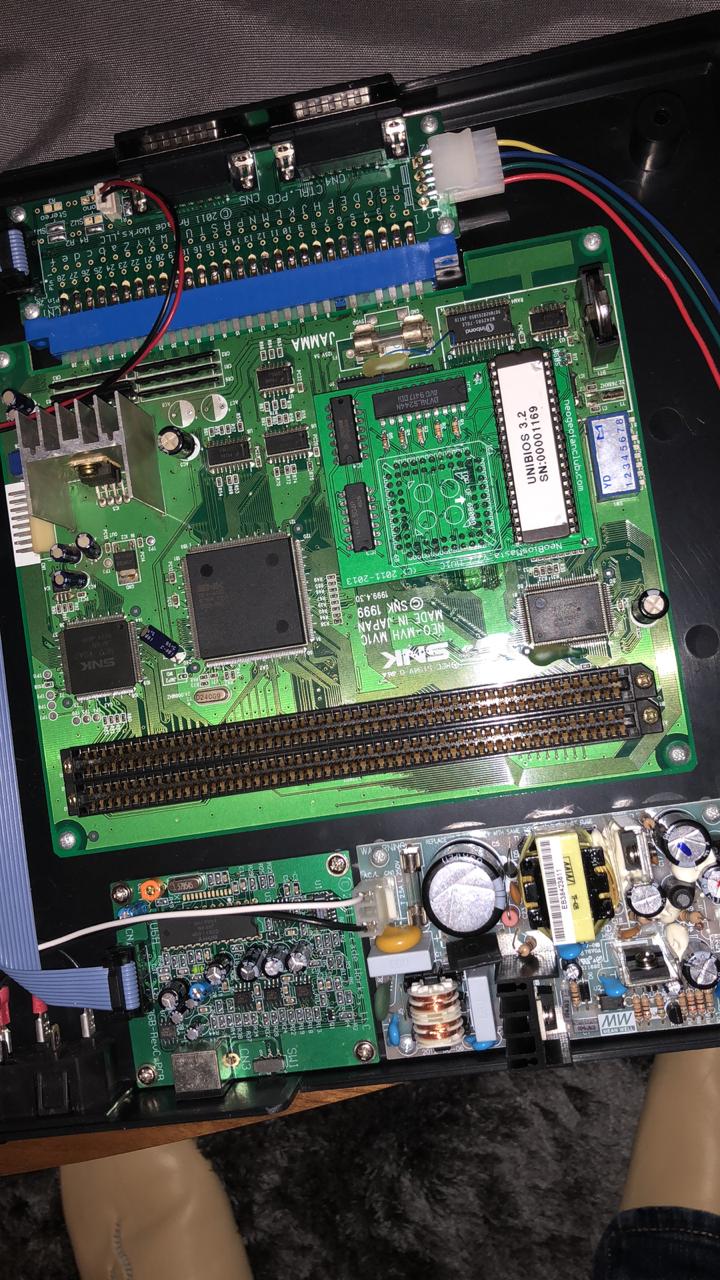

voici le contenu de la bécane
Merci
Je vais encore faire appel a vos connaissances … Hier soir je me décide à démonter mon slot Omega car depuis que je l'ai acheté il ne fonctionne pas … Ohhhh ça va ça fait que 6 mois que je l'ai
Le vendeur étant d'une extrême confiance je sais qu'il marchait en partant et je me disais que c'était ma télé blablablabla sauf que la semaine dernière je l'ai eu en main et là j'entends un bruit chelou … ah bah oui forcement quand j'ai démonté j'ai compris pourquoi
J'ai un bios en Wifi … bon la mauvaise nouvelle aurait pu s'arreter là je le refixe à la PCB et hop … sauf que Arcade Works a eu la bonne idée d'y souder des fils de merde ...
Du coup a votre avis est ce que ressouder suffira à le faire marcher ?
Sinon est ce que l'un d'entre vous aurai cette machine pour me dire ce qui cloche et sinon au moins un slot MV1C pour me l'envoyer en photo
voici le contenu de la bécane
Merci
Invité- Invité
Re: MV1C pour Omega
Je ne peux pas aider mais bon courage à toi mec !
Le Geek du Manchdi- 1000 Mega Shock
- Système(s) : MVS, CPS1/2/3, Atomiswave...
Messages : 6126
Date d'inscription : 02/02/2018
Age : 42
Localisation : Var
Re: MV1C pour Omega
Merci quand même pour ta réponse
Si j ai personne qui a le même je vais acheter un mv1c et tenter de le remplacer bêtement
Si j ai personne qui a le même je vais acheter un mv1c et tenter de le remplacer bêtement
Invité- Invité
Re: MV1C pour Omega
Kategohi neopolo nico ryo et pas mal d'autres membres vont t'aider à résoudre ta panne moi sa aurait été avec plaisir je suis plus kiche en électronique que un génie malheureusement
SHIN NIHON KIKAKU 1973- 1000 Mega Shock
- Système(s) : neogeo aes , sega saturn , dre
Messages : 10662
Date d'inscription : 09/10/2015
Localisation : ici et ailleurs
Re: MV1C pour Omega

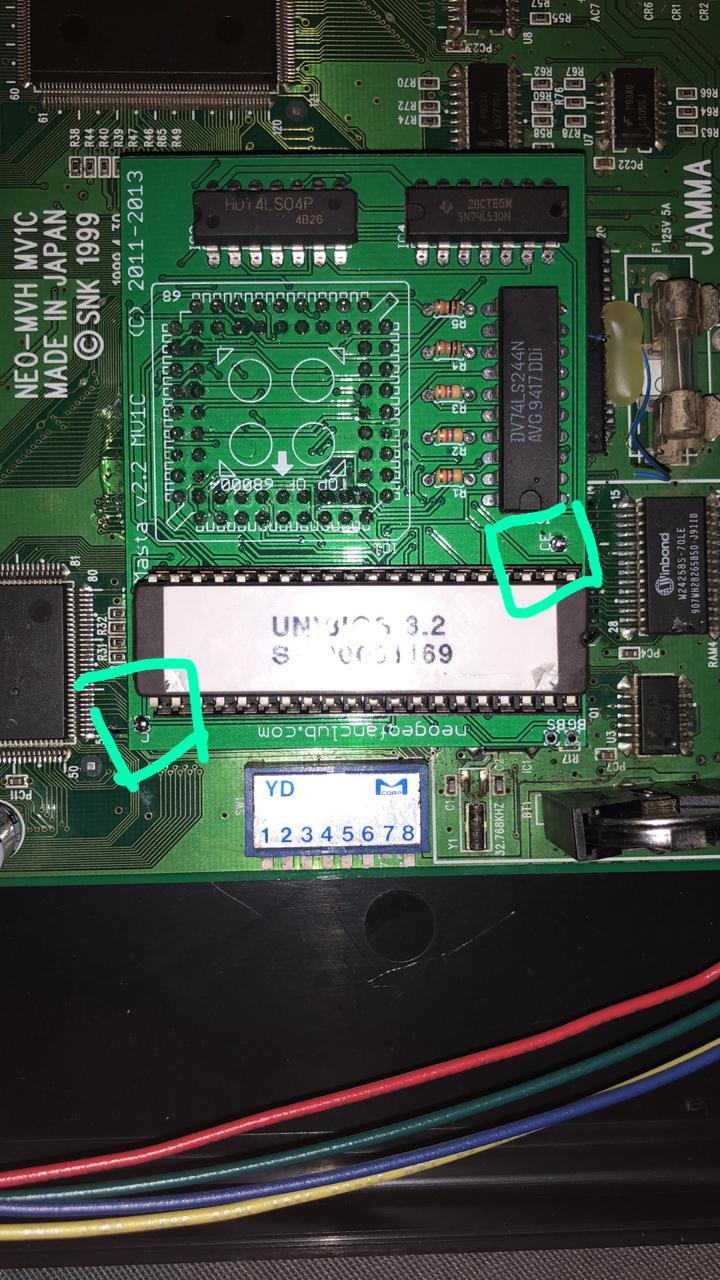

Peux tu me refaire une photo de la carte mère de ton MV-1C sans le NeoBiosMasta stp.
C'est pour voir ou tes fils bleus allaient à la base.
Normalement ils doivent aller sur les pins du bios.
Ton slot a déjà subit une réparation, tu as une Ram dans la "Backup Area" qui a été changé, on voit que ce n'est pas la même référence et les soudures ne sont pas d'origine.
Cela n'a pas trop d'incidence mais tu as le dipswitch N°7 qui est baissé (Switch 7: Enable freeplay (player start doesn't require credits).
C'est pour voir ou tes fils bleus allaient à la base.
Normalement ils doivent aller sur les pins du bios.
Ton slot a déjà subit une réparation, tu as une Ram dans la "Backup Area" qui a été changé, on voit que ce n'est pas la même référence et les soudures ne sont pas d'origine.
Cela n'a pas trop d'incidence mais tu as le dipswitch N°7 qui est baissé (Switch 7: Enable freeplay (player start doesn't require credits).
_________________
_________________
Administrateur sur Neo-Geo System
Je réalise des converts AES/MVS, programmation d'eproms, bios, etc...
Ryo Sakazaki- Admin
- Système(s) : AES Jap, MVS MV-2F
Messages : 16713
Date d'inscription : 15/10/2011
Age : 49
Localisation : Dept 91
Re: MV1C pour Omega
Salut
Tu as un mv1c donc forcement neobiomasta obligatoire (c'est curieux que la colle chaude est dégagé)
Première chose, bien repérer la pin 10 et 12 sur le bios, les fils doivent partie de la, si c'est pas le cas c'est qu'ils doivent être pontés ailleurs pour plus de facilité, donc utilise un multimètre pour repérer la source des fils.
Normalement, le neobiosmasta doit se clipser sur le dessus du 68000, prend le temps de bien le positionner, ne pas forcer, ca doit se éclipser tout seul et dans le bon sens.
Une fois que ca marche, remet un coup de colle chaude
Voici le montage :
https://static1.squarespace.com/static/58adfdd2b8a79b69f5f7f486/t/58e728a1e4fcb51b3f246153/1491544230667/NBM+MVS+Install.pdf
pin CE du neobiosmasta sur pin 10 du BIOS
pin OE du neobiosmasta sur pin 12 du BIOS
Tu as un mv1c donc forcement neobiomasta obligatoire (c'est curieux que la colle chaude est dégagé)
Première chose, bien repérer la pin 10 et 12 sur le bios, les fils doivent partie de la, si c'est pas le cas c'est qu'ils doivent être pontés ailleurs pour plus de facilité, donc utilise un multimètre pour repérer la source des fils.
Normalement, le neobiosmasta doit se clipser sur le dessus du 68000, prend le temps de bien le positionner, ne pas forcer, ca doit se éclipser tout seul et dans le bon sens.
Une fois que ca marche, remet un coup de colle chaude
Voici le montage :
https://static1.squarespace.com/static/58adfdd2b8a79b69f5f7f486/t/58e728a1e4fcb51b3f246153/1491544230667/NBM+MVS+Install.pdf
pin CE du neobiosmasta sur pin 10 du BIOS
pin OE du neobiosmasta sur pin 12 du BIOS
nic034- 1000 Mega Shock
- Messages : 2915
Date d'inscription : 03/01/2016
Age : 46
Localisation : Montpellier
Re: MV1C pour Omega
Hello j'ai trouvé cette vidéo qui fait penser à ton soucis, si ça peut aider :
CDZ- 1000 Mega Shock
- Système(s) : mvs,aes,ps2,sat,pce,sfc
Messages : 4097
Date d'inscription : 24/06/2012
Age : 46
Localisation : Toulon
Re: MV1C pour Omega
Wow merci les copains !!! Je vais regarder ça avec intérêt !
Ce soir je suis explosé physiquement pour m attaquer à ça mais demain je regarde
Encore merci je pense que grâce à vous mon slot est sauvé
Ryo je te ferai la photo demain matin
Ce soir je suis explosé physiquement pour m attaquer à ça mais demain je regarde
Encore merci je pense que grâce à vous mon slot est sauvé
Ryo je te ferai la photo demain matin
Invité- Invité
Re: MV1C pour Omega
bon bah c'est exactement mon souci !!! Maintenant j'espère que rien ne s'est bousillé car une PCB qui se balade sur une autre PCB dans un colis postal …
en tout cas je pars chez mon technicien dès que possible afin qu'il me soude la pièce et je fais le test en suivant
Pourvu que ça marche !!!
en tout cas je pars chez mon technicien dès que possible afin qu'il me soude la pièce et je fais le test en suivant
Pourvu que ça marche !!!
Invité- Invité
Re: MV1C pour Omega
ohlala Ryo je t'ai complètement zappé pour la photo, je rentre dans le thread et là je relis la petite phrase, je te fais la photo demain
En fait pris de précipitation je suis parti chez mon mec pour ressouder les deux fils et c'est bon ça a marché ! par contre il avait pas de colle chaude donc en attendant ce soir que je sois chez moi je transporte mon omega comme si j'avais un Picasso
J'essaye de vous faire une photo de la PCB remontée et ressoudée ce soir si mon Alzheimer ne m'emmerde pas trop
En tout cas merci pour votre aide, c'était pas une grosse panne mais je préférais avoir des yeux d'expert pour m'aider histoire d'éviter de briser une telle merveille
En fait pris de précipitation je suis parti chez mon mec pour ressouder les deux fils et c'est bon ça a marché ! par contre il avait pas de colle chaude donc en attendant ce soir que je sois chez moi je transporte mon omega comme si j'avais un Picasso
J'essaye de vous faire une photo de la PCB remontée et ressoudée ce soir si mon Alzheimer ne m'emmerde pas trop
En tout cas merci pour votre aide, c'était pas une grosse panne mais je préférais avoir des yeux d'expert pour m'aider histoire d'éviter de briser une telle merveille
Invité- Invité
Re: MV1C pour Omega
Aucun soucis et vu que cela marche ne t'embête pas à faire une photo.
_________________
_________________
Administrateur sur Neo-Geo System
Je réalise des converts AES/MVS, programmation d'eproms, bios, etc...
Ryo Sakazaki- Admin
- Système(s) : AES Jap, MVS MV-2F
Messages : 16713
Date d'inscription : 15/10/2011
Age : 49
Localisation : Dept 91
