réparation du bios aes de chris62700

5 participants

Aller en bas

réparation du bios aes de chris62700 Empty réparation du bios aes de chris62700

Message  Kategohi Mer 7 Mar 2018 - 19:04

salut a tous je viens de faire une réparation assez lourde suite a la pose d'un support pour unibios je vais vous montrer quelques clichés.
elle a quand même une petite erreur de retour qui fait que l'unibios ne se configure pas au boot il reste en console euro  mais les codes fonctionnent mais avec le bios snk d'origine il zappe cette erreur et la console fonctionne a 100%

https://www.youtube.com/watch?v=KLUDsWqdaPI

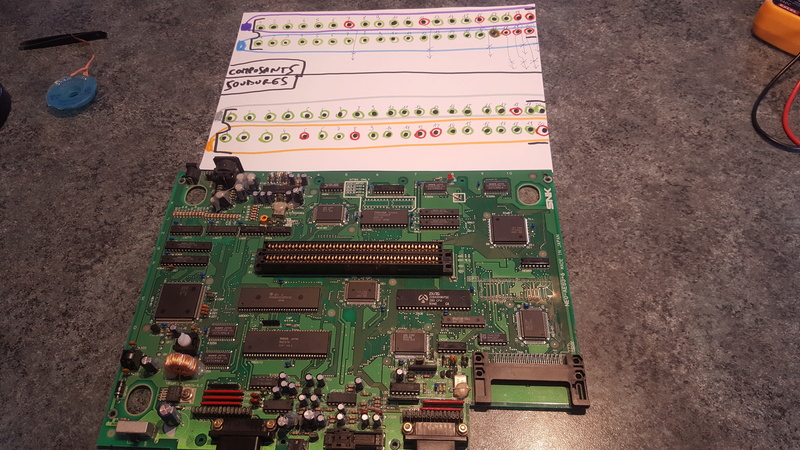

réparation du bios aes de chris62700 20180319

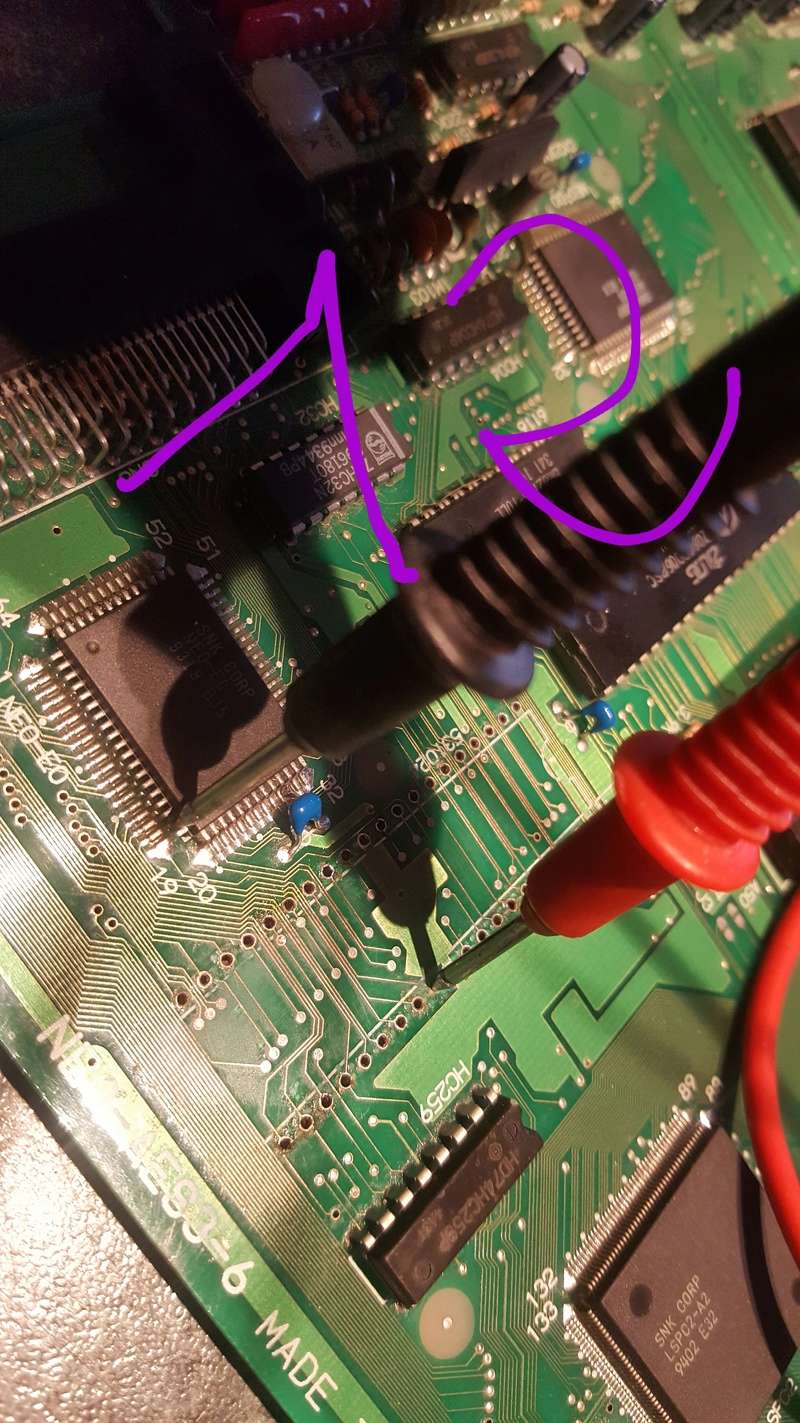

réparation du bios aes de chris62700 20180320
réparation du bios aes de chris62700 20180321
réparation du bios aes de chris62700 20180322


[size=46]Ça vous donne un aperçus des vérifications qu'il faut faire[/size]


Dernière édition par Kategohi le Mer 7 Mar 2018 - 22:14, édité 1 fois
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/jap et Korea!!!
Messages : 8488
Date d'inscription : 13/08/2013
Age : 45
Localisation : sainte-florine 43

Revenir en haut Aller en bas

réparation du bios aes de chris62700 Empty Re: réparation du bios aes de chris62700

Message  Kategohi Mer 7 Mar 2018 - 19:16

réparation du bios aes de chris62700 20180323

réparation du bios aes de chris62700 20180324
[size=43]réparation du bios aes de chris62700 20180325[/size]


Dernière édition par Kategohi le Mer 7 Mar 2018 - 19:17, édité 1 fois
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/jap et Korea!!!
Messages : 8488
Date d'inscription : 13/08/2013
Age : 45
Localisation : sainte-florine 43

Revenir en haut Aller en bas

réparation du bios aes de chris62700 Empty Re: réparation du bios aes de chris62700

Message  nic034 Mer 7 Mar 2018 - 19:16

Salut Kategohi Smile

La pose d'un unibios nécessite un poste à dessouder, un poste à air chaud pour le retirer plus vite et pas mal de doigté je pense : remplacement de la soudure d'origine par de la soudure à base d'argent, aspiration de la soudure en plusieurs étapes etc.. (soude rectro-verso du support).

Personnellement je n'installe que des supports Lyre, les supports tulipes je les trouve vraiment à chier Smile

bravo pour le boulot Smile
Bye
nic034
nic034
1000 Mega Shock
1000 Mega Shock

Messages : 2693
Date d'inscription : 03/01/2016
Age : 45
Localisation : Montpellier

Revenir en haut Aller en bas

réparation du bios aes de chris62700 Empty Re: réparation du bios aes de chris62700

Message  Le Geek du Manchdi Mer 7 Mar 2018 - 19:18

Merci pour le partage (même si je n'en suis pas encore à pouvoir faire ça Rolling Eyes).
Le Geek du Manchdi
Le Geek du Manchdi
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS, CPS1/2/3, Atomiswave...
Messages : 5678
Date d'inscription : 02/02/2018
Age : 42
Localisation : Var

Revenir en haut Aller en bas

réparation du bios aes de chris62700 Empty Re: réparation du bios aes de chris62700

Message  Kategohi Mer 7 Mar 2018 - 19:20

Salut nico,je te remercie j'ai bossé sur une quinzaines de contacts ils avaient déssoudés le bios avec de la tresse donc en frottant je te dis pas l'état du circuit j'y ai passé pas mal d'heures mais au final aes sauvée.
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/jap et Korea!!!
Messages : 8488
Date d'inscription : 13/08/2013
Age : 45
Localisation : sainte-florine 43

Revenir en haut Aller en bas

réparation du bios aes de chris62700 Empty Re: réparation du bios aes de chris62700

Message  Kategohi Mer 7 Mar 2018 - 19:22

Le Geek du Manchdi a écrit:Merci pour le partage (même si je n'en suis pas encore à pouvoir faire ça Rolling Eyes).


beaucoup de dégats sur cette aes au niveau du bios.
je fais un schèma et je fais des photos de toutes les opérations a faire pour ne pas en louper une .
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/jap et Korea!!!
Messages : 8488
Date d'inscription : 13/08/2013
Age : 45
Localisation : sainte-florine 43

Revenir en haut Aller en bas

réparation du bios aes de chris62700 Empty Re: réparation du bios aes de chris62700

Message  chris62700 Mer 7 Mar 2018 - 19:37

merci a toi pour le taff pour une console acheté HS je m'en sort bien elle sera parfaite dans la coque Metal slug

chris62700
Adepte du stick
Adepte du stick

Système(s) : NEOGEO AES JAP
Messages : 143
Date d'inscription : 19/12/2017
Age : 42
Localisation : 62 pas de calais

Revenir en haut Aller en bas

réparation du bios aes de chris62700 Empty Re: réparation du bios aes de chris62700

Message  Kategohi Mer 7 Mar 2018 - 20:54

Comme dit nico plus haut il faut une station avec aspiration pour déssouder le bios car il est soudé dans des rivets et avec la tresse on a tendance a frotter ce qui nique les pistes et tout est foutus après.
Les cartouches quand a elles sont soudées que d'un coté c'est super facile avec de la tresse.

Si vous n'avez pas les compétences ou même le matériel adéquat pour attaquer le bios je vous conseille de l'enlever a pince coupante et d'enlever patte par patte (au pire le couper a la base et ressouder sur un support tulipe ça peut le faire aussi).

Il faut surtout faire attention au plan de contacts pour éviter les mauvaises surprises au boot. Razz
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/jap et Korea!!!
Messages : 8488
Date d'inscription : 13/08/2013
Age : 45
Localisation : sainte-florine 43

Revenir en haut Aller en bas

réparation du bios aes de chris62700 Empty Re: réparation du bios aes de chris62700

Message  nic034 Mer 7 Mar 2018 - 21:41

<Aparté>

J'ai celle-ci, c'est un truc chinois qui marche pas trop mal, mais les filtres doivent être remplacés systématiquement :
https://www.ebay.fr/sch/i.html?_odkw=station+ZD915&_osacat=0&_from=R40&_trksid=p2045573.m570.l1313.TR1.TRC0.A0.H0.Xstation+ZD-985.TRS0&_nkw=station+ZD-985&_sacat=0

Avantage, pas cher, et les accessoires se trouve facilement (les filtres sont pas donnés) sur ebay, notamment les pistolets de rechange. ca fait le job. Par contre, ca demande un peu de nettoyage une fois utilisé Smile

Bye
nic034
nic034
1000 Mega Shock
1000 Mega Shock

Messages : 2693
Date d'inscription : 03/01/2016
Age : 45
Localisation : Montpellier

Revenir en haut Aller en bas

réparation du bios aes de chris62700 Empty Re: réparation du bios aes de chris62700

Message  Kategohi Mer 7 Mar 2018 - 21:46

C'est ça qu'il faut pour bosser tranquille et s'attaquer au bios.


Parfait nico.
réparation du bios aes de chris62700 Ar-pis10
Pistolet à dessouder autonome alimenté en 230 Vac. Aspiration de la soudure à travers une buse grâce à une pompe d’aspiration intégrée dans la coque du pistolet. Commande de l’aspiration par une gâchette située sur le pistolet. Utilisation possible pour des circuits multicouches.
Puissance du fer: 75 W.
Commutation à 0 V.
Dépression: 600 mm Hg.
Réglage de la température entre 250 °C et 450 °C.
Poids: 470 gr.
Livré dans une malette, avec buse de 1 mm et accessoires (sans support de fer).
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/jap et Korea!!!
Messages : 8488
Date d'inscription : 13/08/2013
Age : 45
Localisation : sainte-florine 43

Revenir en haut Aller en bas

réparation du bios aes de chris62700 Empty Re: réparation du bios aes de chris62700

Message  Atro Jeu 8 Mar 2018 - 12:31

J'ai dé-soudé un BIOS sur une AES de première Gen, c'était franchement l'enfer. C'est le même délire pour le YM2610...

Bravo pour ton boulot. Je sais bien ce que tu as passé... Mad
Atro
Atro
Combo maker
Combo maker

Messages : 815
Date d'inscription : 14/11/2017
Localisation : Portugal

Revenir en haut Aller en bas

réparation du bios aes de chris62700 Empty Re: réparation du bios aes de chris62700

Message  Kategohi Jeu 8 Mar 2018 - 12:40

Atro a écrit:J'ai dé-soudé un BIOS sur une AES de première Gen, c'était franchement l'enfer. C'est le même délire pour le YM2610...

Bravo pour ton boulot. Je sais bien ce que tu as passé... Mad
Merçi ouaih c'est également vrai pour le symthétiseur digital.
Je vais essayer de trouver une station pas trop chère avec aspiration et souvent ça fait air chaud pour le cms.
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/jap et Korea!!!
Messages : 8488
Date d'inscription : 13/08/2013
Age : 45
Localisation : sainte-florine 43

Revenir en haut Aller en bas
