Pas de son Metal Slug MVS original

4 participants

Aller en bas

Pas de son Metal Slug MVS original Empty Pas de son Metal Slug MVS original

Message  pichichi Jeu 16 Nov 2017 - 22:59

Salut à tous,

Alors voici le problème que j’ai avec un metal slug MVS original que j’ai récupéré dans un lot hs avec d’autre consoles il y a plus d’un an...
Vu que je viens de recevoir mon slot MVS et mon supergun je voulais me faire une petite partie, le jeux boot bien mais pas de son  Evil or Very Mad
J’ai démonté la cartouche, extrait les 2 pcb et je les ai nettoyé au « wd40 » et les contacts au nettoyant « contacts ».
Voilà comme dit plus haut il fonctionne mais pas de son.
À noter que le slot MVS sort bien le son avec d’autres jeux (spin master et street hoop)
Des idées ?
pichichi
pichichi
Adepte du stick
Adepte du stick

Système(s) : AES 3.6, MVS MV-1FZS, NEO MVH4
Messages : 217
Date d'inscription : 16/11/2017
Localisation : TLSE

Revenir en haut Aller en bas

Pas de son Metal Slug MVS original Empty Re: Pas de son Metal Slug MVS original

Message  Ryo Sakazaki Jeu 16 Nov 2017 - 23:44

Tu dois avoir un problème d'eproms ou des soudures sèches sur la PCB PROGBK1.

Je peux te le réparer si tu me l'envoie. Cool

_________________
Pas de son Metal Slug MVS original 449214ryo2
_________________
Pas de son Metal Slug MVS original 894779697231userbar

Administrateur sur Neo-Geo System

Je réalise des converts AES/MVS, programmation d'eproms, bios, etc...
Ryo Sakazaki
Ryo Sakazaki
Admin

Système(s) : AES Jap, MVS MV-2F
Messages : 16713
Date d'inscription : 15/10/2011
Age : 49
Localisation : Dept 91

Revenir en haut Aller en bas

Pas de son Metal Slug MVS original Empty Re: Pas de son Metal Slug MVS original

Message  pichichi Ven 17 Nov 2017 - 0:36

Ryo Sakazaki a écrit:Tu dois avoir un problème d'eproms ou des soudures sèches sur la PCB PROGBK1.

Je peux te le réparer si tu me l'envoie. Cool

Merci pour ta proposition c’est cool Very Happy

Si c’est juste des soudures sèches, j’ai du flux pour souder et un un fer à panne très fine donc je peux tester dans un premier temps.
Peux tu me dire quelle puce gère le son sur la pcb ?

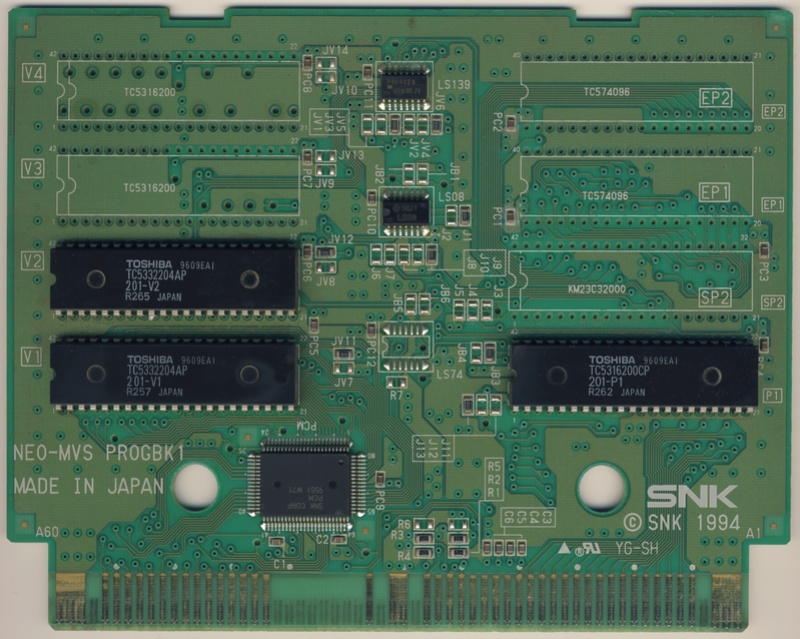

Selon les photos du site mvs-scans j’ai le set 1 du jeu.
Pas de son Metal Slug MVS original 420da710
pichichi
pichichi
Adepte du stick
Adepte du stick

Système(s) : AES 3.6, MVS MV-1FZS, NEO MVH4
Messages : 217
Date d'inscription : 16/11/2017
Localisation : TLSE

Revenir en haut Aller en bas

Pas de son Metal Slug MVS original Empty Re: Pas de son Metal Slug MVS original

Message  Ryo Sakazaki Ven 17 Nov 2017 - 1:16

Les musiques sont stockées sur les eproms V1 et V2 de 4Mo de la PCB PROGBK1.

Par contre c'est la EPROM M1 sur la CHA256 qui gère ce qui doit être jouer comme son ou musique en utilisant les eproms V1,V2, etc...

Le truc c'est que vu qu'il n'y a aucun son ce serait rare que les 2 eproms soit HS.

Faudrait dessouder l'eprom M1 et la comparé à un fichier original. Wink

_________________
Pas de son Metal Slug MVS original 449214ryo2
_________________
Pas de son Metal Slug MVS original 894779697231userbar

Administrateur sur Neo-Geo System

Je réalise des converts AES/MVS, programmation d'eproms, bios, etc...
Ryo Sakazaki
Ryo Sakazaki
Admin

Système(s) : AES Jap, MVS MV-2F
Messages : 16713
Date d'inscription : 15/10/2011
Age : 49
Localisation : Dept 91

Revenir en haut Aller en bas

Pas de son Metal Slug MVS original Empty Re: Pas de son Metal Slug MVS original

Message  Kategohi Ven 17 Nov 2017 - 5:30

en premier lieu je conseil au vu du connecteur sur la photo de passer un coup de toile émery fin et liquide lave glace sur le connecteur.

si ça donne rien se référer a ce que dit ryo. study
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/jap et Korea!!!
Messages : 8495
Date d'inscription : 13/08/2013
Age : 46
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Pas de son Metal Slug MVS original Empty Re: Pas de son Metal Slug MVS original

Message  Ryo Sakazaki Ven 17 Nov 2017 - 7:52

Kategohi a écrit:en premier lieu je conseil au vu du connecteur sur la photo de passer un coup de toile émery fin et liquide lave glace sur le connecteur.

C'est pas la photo de sa PCB mais celle du site de Gotwalls. Razz

_________________
Pas de son Metal Slug MVS original 449214ryo2
_________________
Pas de son Metal Slug MVS original 894779697231userbar

Administrateur sur Neo-Geo System

Je réalise des converts AES/MVS, programmation d'eproms, bios, etc...
Ryo Sakazaki
Ryo Sakazaki
Admin

Système(s) : AES Jap, MVS MV-2F
Messages : 16713
Date d'inscription : 15/10/2011
Age : 49
Localisation : Dept 91

Revenir en haut Aller en bas

Pas de son Metal Slug MVS original Empty Re: Pas de son Metal Slug MVS original

Message  pichichi Ven 17 Nov 2017 - 20:43

Voici des photos de mes pcb :

Pas de son Metal Slug MVS original 90f8cf10
Pas de son Metal Slug MVS original 46a74b10
Pas de son Metal Slug MVS original 80299110
Pas de son Metal Slug MVS original 08661510

Ryo Sakazaki a écrit:Faudrait dessouder l'eprom M1 et la comparé à un fichier original. Wink

La dessouder c’est faisable mais après ou je peux me procurer un fichier original?
J’ai un programmer TL866 donc peut être serait-il possible que je me refasse l’eprom M1?
pichichi
pichichi
Adepte du stick
Adepte du stick

Système(s) : AES 3.6, MVS MV-1FZS, NEO MVH4
Messages : 217
Date d'inscription : 16/11/2017
Localisation : TLSE

Revenir en haut Aller en bas

Pas de son Metal Slug MVS original Empty Re: Pas de son Metal Slug MVS original

Message  maldoror68 Ven 17 Nov 2017 - 20:52

piste palusible n°1 :les pistes pètent souvent ici (frotement coque):

piste n° 2 :
j'avais un riding hero plus de son : j'ai juste réchauffé toutes les soudures de eprom au fer à souder et hop c'est reparti ! (soudure sèche)

Pas de son Metal Slug MVS original 46a74b10
maldoror68
maldoror68
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS,arcade,,F3,MD,32x,MCD,SAT
Messages : 3414
Date d'inscription : 09/07/2012
Age : 42
Localisation : Mulhouse

Revenir en haut Aller en bas

Pas de son Metal Slug MVS original Empty Re: Pas de son Metal Slug MVS original

Message  pichichi Sam 18 Nov 2017 - 18:56

Bon bah j’ai refait les soudures de tous les eproms et puces des 2 pcb et toujours pas de son Crying or Very sad
pichichi
pichichi
Adepte du stick
Adepte du stick

Système(s) : AES 3.6, MVS MV-1FZS, NEO MVH4
Messages : 217
Date d'inscription : 16/11/2017
Localisation : TLSE

Revenir en haut Aller en bas

Pas de son Metal Slug MVS original Empty Re: Pas de son Metal Slug MVS original

Message  Invité Sam 18 Nov 2017 - 19:07

pichichi a écrit:Bon bah j’ai refait les soudures de tous les eproms et puces des 2 pcb et toujours pas de son Crying or Very sad

Aie pas cool. j'y connais rien mai y'a des pros ici qui vont pouvoir t'aider pour la suite

Invité
Invité


Revenir en haut Aller en bas

Pas de son Metal Slug MVS original Empty Re: Pas de son Metal Slug MVS original

Message  Invité Sam 18 Nov 2017 - 19:13

Il y a de grosses billes de soudure par endroits. Neutral
Enfin des pâtés. Ca vaudrait le coup de mettre de l'ordre dans tout ça. Cool

Invité
Invité


Revenir en haut Aller en bas

Pas de son Metal Slug MVS original Empty Re: Pas de son Metal Slug MVS original

Message  maldoror68 Dim 19 Nov 2017 - 10:23

tu as un multimètre / testeur de continuité ? scratch
maldoror68
maldoror68
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS,arcade,,F3,MD,32x,MCD,SAT
Messages : 3414
Date d'inscription : 09/07/2012
Age : 42
Localisation : Mulhouse

Revenir en haut Aller en bas

Pas de son Metal Slug MVS original Empty Re: Pas de son Metal Slug MVS original

Message  Kategohi Dim 19 Nov 2017 - 15:45

Bizarre tour de même.
T'as essayer sur une autre aes


Vérifier les jumpers sur la carte son déjà.
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/jap et Korea!!!
Messages : 8495
Date d'inscription : 13/08/2013
Age : 46
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Pas de son Metal Slug MVS original Empty Re: Pas de son Metal Slug MVS original

Message  pichichi Dim 19 Nov 2017 - 20:15

onels4 a écrit:Il y a de grosses billes de soudure par endroits. Neutral
Enfin des pâtés. Ca vaudrait le coup de mettre de l'ordre dans tout ça. Cool
Quand j’ai ouvert la cartouche s’était comme ça, la plupart des « billes » étaient sur des emplacements où il n’y avait pas d’éprom de soudé. Pour les autres j’ai déjà nettoyé.

maldoror68 a écrit:tu as un multimètre / testeur de continuité ? scratch
Oui j’ai commencé à vérifier les pistes de la puce M1, les 6 ou 7 que j’ai fait sont ok.
Je n’ai pas tous fait car pour certaines elles partent au dos de la pcb et je m’y perds complètement  scratch

Kategohi a écrit:Bizarre tour de même.
T'as essayer sur une autre aes


Vérifier les jumpers sur la carte son déjà.

C’est une cartouche MVS et je n’ai qu’un slot pour tester. Il fonctionne car j’ai d’autre jeux (originaux et bootleg) et il y a le son.
Ou se trouve ces jumper et comment on les vérifie?
