Slot MV1FZ en chargement Vertical Empty Slot MV1FZ en chargement Vertical

Message  coux2 Sam 7 Mai 2022 - 13:58

Bonjour,

Suite au sujet : https://www.neogeo-system.com/t12101-slot-mv1b-en-mode-chargement-vertical

J'avais promis de faire la même pour le MV1FZ avec l'aide de Ryo, j'ai eu quelques demandes ici et beaucoup sur ebay.
Après une première fab de PCB perdue par DHL j'ai relancé un second run.

Voici les photos donc du MV1FZ, c'est dispo à la vente sur ebay car n'étant pas un membre actif du forum je ne peux pas faire de mise en vente ici.

Si vous avez des questions j'y répondrais avec plaisir

Lien vers l'annonce : https://www.ebay.fr/itm/284803831874

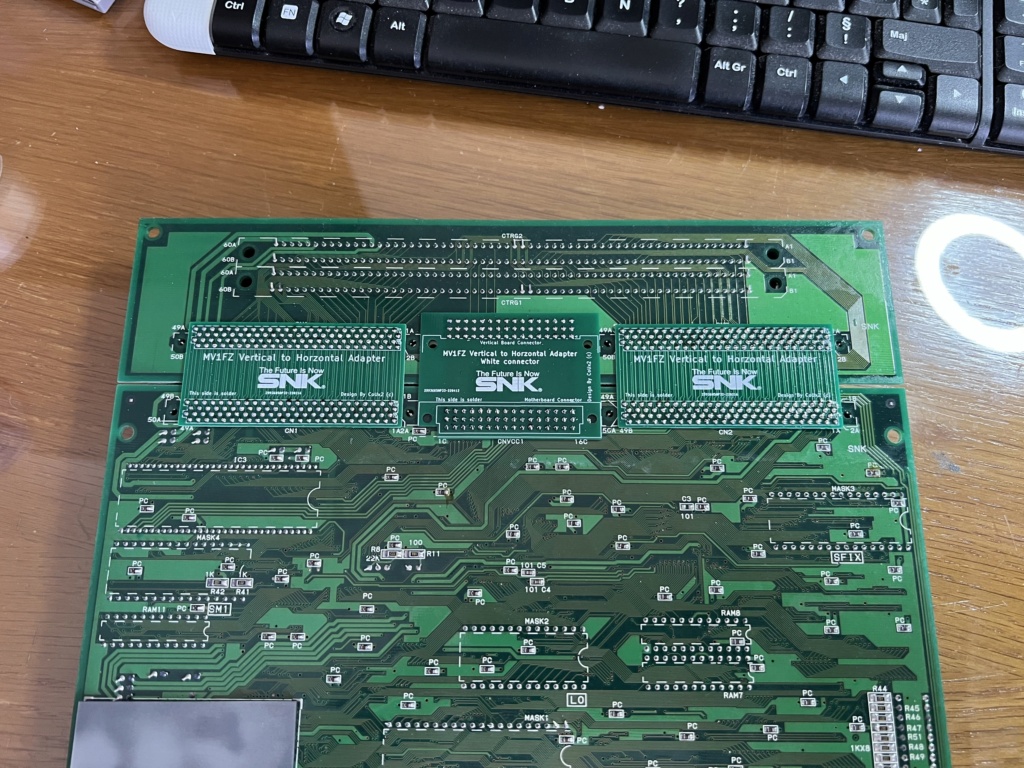

Slot MV1FZ en chargement Vertical Img_9613

Slot MV1FZ en chargement Vertical Img_9611

Slot MV1FZ en chargement Vertical Img_9610


Dernière édition par coux2 le Dim 8 Mai 2022 - 10:49, édité 1 fois

coux2
Visiteur confirmé
Visiteur confirmé

Système(s) : AES (Jap & EU) Slots MV1-2
Messages : 84
Date d'inscription : 22/05/2021

http://www.hardconsole.fr

Revenir en haut Aller en bas

Slot MV1FZ en chargement Vertical Empty Re: Slot MV1FZ en chargement Vertical

Message  kazki Sam 7 Mai 2022 - 21:32

superbe initiative !! ça fait plaisir qu'on modde toujours les MV1FZ/S ce sont pour moi d'excellentes machines avec beaucoup d'avantages comme le bios sur socket ou encore le mod 5v facile à mettre en oeuvre Smile

le plus long sera de relever une par une chaque pin avant soudure j'imagine ?

en tous cas bravo c'est une super nouvelle, n'hésite pas à mettre un lien vers ta page ebay
kazki
kazki
1000 Mega Shock
1000 Mega Shock

Système(s) : AES MVS PGM CPS2 NAOMI
Messages : 8580
Date d'inscription : 22/10/2018

Revenir en haut Aller en bas

Slot MV1FZ en chargement Vertical Empty Re: Slot MV1FZ en chargement Vertical

Message  coux2 Dim 8 Mai 2022 - 10:55

C'est vrai que c'est un super slot avec pleins de possibilités qu'on a pas sur les MV1B/C dû à leur tailles réduites.

Sur mes MV1FZ j'ai pas de broches tordus sur les connecteurs inter-boards, c'est vrai que cela peut arriver surtout côté carte-mère si c'est malmené, mais les broches sont courtes donc difficiles à plier sauf le connecteur blanc côté cartouche.

J'ai rajouté le lien vers mon annonce, je ne l'avais pas fait car habituellement sur les forums c'est plutôt mal vu Very Happy

coux2
Visiteur confirmé
Visiteur confirmé

Système(s) : AES (Jap & EU) Slots MV1-2
Messages : 84
Date d'inscription : 22/05/2021

http://www.hardconsole.fr

Revenir en haut Aller en bas

Slot MV1FZ en chargement Vertical Empty Re: Slot MV1FZ en chargement Vertical

Message  Ryo Saeba Dim 8 Mai 2022 - 21:46

Hey, hello messieurs !

Comment allez-vous ?

C'est une bonne nouvelle ça, merci de t'être fait .... à créer ces cartes coux2 (par deux fois en plus).
J'attend les miennes avec impatience 😁
Ryo Saeba
Ryo Saeba
1000 Mega Shock
1000 Mega Shock

Système(s) : Plein, mais dans un placard !!
Messages : 1125
Date d'inscription : 30/09/2016
Localisation : Paname

Revenir en haut Aller en bas

Slot MV1FZ en chargement Vertical Empty Re: Slot MV1FZ en chargement Vertical

Message  coux2 Mer 1 Juin 2022 - 0:27

Ryo Saeba a écrit:Hey, hello messieurs !

Comment allez-vous ?

C'est une bonne nouvelle ça, merci de t'être fait .... à créer ces cartes coux2 (par deux fois en plus).
J'attend les miennes avec impatience 😁

Du coup ces pcb ça donne quoi?
Les français veulent savoir 😂
Tu m’as pas donné de nouvelles ni de photos 😉

coux2
Visiteur confirmé
Visiteur confirmé

Système(s) : AES (Jap & EU) Slots MV1-2
Messages : 84
Date d'inscription : 22/05/2021

http://www.hardconsole.fr

Revenir en haut Aller en bas

Slot MV1FZ en chargement Vertical Empty Re: Slot MV1FZ en chargement Vertical

Message  Ryo Saeba Mer 1 Juin 2022 - 21:04

Hello Coux,

Sorry, sorry !!! Je n'ai pas encore pris le temps de les installer 😱
Comme je sais que ça va me prendre un peu de temps à souder et que je veux faire ça le mieux possible, je préfère faire ça durant un weekend plutôt que le soir (je veux vérifier que mon slot fonctionne toujours avant et après l'installation, c'est surtout ça qui va me prendre du temps 😁). Donc, normalement, pas ce weekend mais le suivant 😅

Je les ai tout de même présenté et ça m'a permis de me rendre compte que quelques pins des connecteurs blancs étaient tordues. Mais maintenant ça se présente très bien.
Je me suis aussi amusé à vérifier la continuité de quelques pistes (oui je suis chtarbé 🤪, je ne vous l'avais pas dis ça ?) et rien à signaler.

Je vous tiens au courant et vous envoie des photos once it's done!
Ryo Saeba
Ryo Saeba
1000 Mega Shock
1000 Mega Shock

Système(s) : Plein, mais dans un placard !!
Messages : 1125
Date d'inscription : 30/09/2016
Localisation : Paname

Revenir en haut Aller en bas

Slot MV1FZ en chargement Vertical Empty Re: Slot MV1FZ en chargement Vertical

Message  kazki Mer 1 Juin 2022 - 21:14

mon ryo je suis toujours étonné du soin que tu prends pour ton MVS, j'ai presque l'impression que tu as davantage d'amour pour ton MVS que d'autres personnes pour leur AES, c'est rare et je suis content de connaitre de telles personnes IRL Smile

le MVS c'est la vérité hihihihi

n'hésites pas à poster des photos lorsque tu auras rendu ton mv1fz vertical, et si tu es doué en modélisation 3D, tu peux compter sur moi pour l'impression 3D Wink

Ryo Saeba a écrit:Hello Coux,

Sorry, sorry !!! Je n'ai pas encore pris le temps de les installer 😱
Comme je sais que ça va me prendre un peu de temps à souder et que je veux faire ça le mieux possible, je préfère faire ça durant un weekend plutôt que le soir (je veux vérifier que mon slot fonctionne toujours avant et après l'installation, c'est surtout ça qui va me prendre du temps 😁). Donc, normalement, pas ce weekend mais le suivant 😅

Je les ai tout de même présenté et ça m'a permis de me rendre compte que quelques pins des connecteurs blancs étaient tordues. Mais maintenant ça se présente très bien.
Je me suis aussi amusé à vérifier la continuité de quelques pistes (oui je suis chtarbé 🤪, je ne vous l'avais pas dis ça ?) et rien à signaler.

Je vous tiens au courant et vous envoie des photos once it's done!
kazki
kazki
1000 Mega Shock
1000 Mega Shock

Système(s) : AES MVS PGM CPS2 NAOMI
Messages : 8580
Date d'inscription : 22/10/2018

Revenir en haut Aller en bas

Slot MV1FZ en chargement Vertical Empty Re: Slot MV1FZ en chargement Vertical

Message  coux2 Mer 1 Juin 2022 - 21:53

Ryo Saeba a écrit:Hello Coux,

Sorry, sorry !!! Je n'ai pas encore pris le temps de les installer 😱
Comme je sais que ça va me prendre un peu de temps à souder et que je veux faire ça le mieux possible, je préfère faire ça durant un weekend plutôt que le soir (je veux vérifier que mon slot fonctionne toujours avant et après l'installation, c'est surtout ça qui va me prendre du temps 😁). Donc, normalement, pas ce weekend mais le suivant 😅

Je les ai tout de même présenté et ça m'a permis de me rendre compte que quelques pins des connecteurs blancs étaient tordues. Mais maintenant ça se présente très bien.
Je me suis aussi amusé à vérifier la continuité de quelques pistes (oui je suis chtarbé 🤪, je ne vous l'avais pas dis ça ?) et rien à signaler.

Je vous tiens au courant et vous envoie des photos once it's done!

Hello Ryo,

Prends ton temps pas de soucis Smile
Ne t'en fais pas pour les continuités, je ne fait pas faire mes mods chez le moins cher des chinois, je te rappel que mon objectif est toujours "0" SAV quand je vends un objet mrgreen
Un bon coup d'IPA, un peu de flux et c'est parti pour 2 à 3 s par soudure pour bien mélanger l'étain

J'ai hâte de voir ton slot !

coux2
Visiteur confirmé
Visiteur confirmé

Système(s) : AES (Jap & EU) Slots MV1-2
Messages : 84
Date d'inscription : 22/05/2021

http://www.hardconsole.fr

Revenir en haut Aller en bas

Slot MV1FZ en chargement Vertical Empty Re: Slot MV1FZ en chargement Vertical

Message  coux2 Mer 1 Juin 2022 - 21:54

kazki a écrit:

le MVS c'est la vérité hihihihi


Pourquoi ? Il y a autre chose??? Cool

lol!

coux2
Visiteur confirmé
Visiteur confirmé

Système(s) : AES (Jap & EU) Slots MV1-2
Messages : 84
Date d'inscription : 22/05/2021

http://www.hardconsole.fr

Revenir en haut Aller en bas

Slot MV1FZ en chargement Vertical Empty Re: Slot MV1FZ en chargement Vertical

Message  kazki Mer 1 Juin 2022 - 21:56

le cps 2 ? mrgreen mrgreen pig
kazki
kazki
1000 Mega Shock
1000 Mega Shock

Système(s) : AES MVS PGM CPS2 NAOMI
Messages : 8580
Date d'inscription : 22/10/2018

Revenir en haut Aller en bas

Slot MV1FZ en chargement Vertical Empty Re: Slot MV1FZ en chargement Vertical

Message  Ikkyô Mer 1 Juin 2022 - 22:04

L' "Advanced" Entertainment System  Wink

@coux
"Le montage requière des compétences dans la soudure de composants, même si le montage n'est pas difficile il y a toujours un risque de détruire votre matériel" : sans vouloir abuser, est-ce que tu proposes tes services pour la pose aussi?
Ikkyô
Ikkyô
1000 Mega Shock
1000 Mega Shock

Système(s) : SNK-CAPCOM-SEGA
Messages : 1990
Date d'inscription : 19/07/2018
Localisation : Planète bleue

Revenir en haut Aller en bas

Slot MV1FZ en chargement Vertical Empty Re: Slot MV1FZ en chargement Vertical

Message  coux2 Mer 1 Juin 2022 - 22:13

Bon j'avoue que j'adore les Taito F3 et le PGM, bon est pis la Naomi 2 et les CPS2 & 3 et même l'HNG64 ...bon zut j'aime l'arcade en JAMMA, en MVS ou des truc chelou à recâbler en JAMMA sur mon supergun beer

coux2
Visiteur confirmé
Visiteur confirmé

Système(s) : AES (Jap & EU) Slots MV1-2
Messages : 84
Date d'inscription : 22/05/2021

http://www.hardconsole.fr

Revenir en haut Aller en bas

Slot MV1FZ en chargement Vertical Empty Re: Slot MV1FZ en chargement Vertical

Message  coux2 Mer 1 Juin 2022 - 22:14

Ikkyô a écrit:L' "Advanced" Entertainment System  Wink

@coux
"Le montage requière des compétences dans la soudure de composants, même si le montage n'est pas difficile il y a toujours un risque de détruire votre matériel" : sans vouloir abuser, est-ce que tu proposes tes services pour la pose aussi?

Oui c'est pas un problème Very Happy

coux2
Visiteur confirmé
Visiteur confirmé

Système(s) : AES (Jap & EU) Slots MV1-2
Messages : 84
Date d'inscription : 22/05/2021

http://www.hardconsole.fr

Revenir en haut Aller en bas

Slot MV1FZ en chargement Vertical Empty Re: Slot MV1FZ en chargement Vertical

Message  Ikkyô Mer 1 Juin 2022 - 22:27

C'est bon à savoir Smile
Mais hormis la verticalité : autres bénéfices?
Ikkyô
Ikkyô
1000 Mega Shock
1000 Mega Shock

Système(s) : SNK-CAPCOM-SEGA
Messages : 1990
Date d'inscription : 19/07/2018
Localisation : Planète bleue

Revenir en haut Aller en bas

Slot MV1FZ en chargement Vertical Empty Re: Slot MV1FZ en chargement Vertical

Message  coux2 Mer 1 Juin 2022 - 22:38

hummm ca prends aussi moins de place en hauteur ! clac

lol!

C'est juste pour utiliser un slot dans un CMVS classique.
Eventuellement tu pourrais envisager de passer outre un connecteur oxydé ou cassé mais j'en ai jamais vu encore.

coux2
Visiteur confirmé
Visiteur confirmé

Système(s) : AES (Jap & EU) Slots MV1-2
Messages : 84
Date d'inscription : 22/05/2021

http://www.hardconsole.fr

Revenir en haut Aller en bas

Slot MV1FZ en chargement Vertical Empty Re: Slot MV1FZ en chargement Vertical

Message  Ikkyô Mer 1 Juin 2022 - 22:45

Bravo pour le taf effectué en tout cas super
Ikkyô
Ikkyô
1000 Mega Shock
1000 Mega Shock

Système(s) : SNK-CAPCOM-SEGA
Messages : 1990
Date d'inscription : 19/07/2018
Localisation : Planète bleue

Revenir en haut Aller en bas

Slot MV1FZ en chargement Vertical Empty Re: Slot MV1FZ en chargement Vertical

Message  coux2 Mer 1 Juin 2022 - 22:48

Merci, il faut remercier Ryo pour le MV1FZ, à la base j'avais fait que le MV1B pour mes besoin perso Very Happy

Si il faut concevoir des pcb je suis présent pas de soucis Cool

coux2
Visiteur confirmé
Visiteur confirmé

Système(s) : AES (Jap & EU) Slots MV1-2
Messages : 84
Date d'inscription : 22/05/2021

http://www.hardconsole.fr

Revenir en haut Aller en bas

Slot MV1FZ en chargement Vertical Empty Re: Slot MV1FZ en chargement Vertical

Message  kazki Mer 1 Juin 2022 - 22:55

je cherche une empreinte 56 pins jamma THT pour kicad si tu as ça mrgreen

coux2 a écrit:Merci, il faut remercier Ryo pour le MV1FZ, à la base j'avais fait que le MV1B pour mes besoin perso Very Happy

Si il faut concevoir des pcb je suis présent pas de soucis Cool
kazki
kazki
1000 Mega Shock
1000 Mega Shock

Système(s) : AES MVS PGM CPS2 NAOMI
Messages : 8580
Date d'inscription : 22/10/2018

Revenir en haut Aller en bas

Slot MV1FZ en chargement Vertical Empty Re: Slot MV1FZ en chargement Vertical

Message  Ryo Saeba Jeu 2 Juin 2022 - 23:56

kazki a écrit:mon ryo je suis toujours étonné du soin que tu prends pour ton MVS, j'ai presque l'impression que tu as davantage d'amour pour ton MVS que d'autres personnes pour leur AES, c'est rare et je suis content de connaitre de telles personnes IRL Smile

J'ai passé beaucoup de temps à lire vos posts, à essayer de comprendre comment faire fonctionner ce slot et à vous faire ch... avec mes questions de noobs pour finalement, un jour, entendre le "son de boot" des arcades auxquelles je jouais gamins. Ça me ferait mal de l’abimer en le modifiant (le mieux étant l'ennemi du bien). Surtout qu'avec ta cartouche 161in1 et le PICKnMIX ça fait une belle centaine de jeux dispo  Cool

kazki a écrit:n'hésites pas à poster des photos lorsque tu auras rendu ton mv1fz vertical, et si tu es doué en modélisation 3D, tu peux compter sur moi pour l'impression 3D Wink

Thanks a lot Kazki, I mean it!

coux2 a écrit:Hello Ryo,

Prends ton temps pas de soucis Smile
Ne t'en fais pas pour les continuités, je ne fait pas faire mes mods chez le moins cher des chinois, je te rappel que mon objectif est toujours "0" SAV quand je vends un objet mrgreen
Un bon coup d'IPA, un peu de flux et c'est parti pour 2 à 3 s par soudure pour bien mélanger l'étain

J'ai hâte de voir ton slot !

C'est vrai qu'elles ont une super finition tes cartes super

Ikkyô a écrit:Bravo pour le taf effectué en tout cas super

Agreed!

coux2 a écrit:Merci, il faut remercier Ryo pour le MV1FZ, à la base j'avais fait que le MV1B pour mes besoin perso Very Happy

Si il faut concevoir des pcb je suis présent pas de soucis Cool

Je n'ai absolument rien fait si ce n'est te harceler pour avoir des news  lol!
Ryo Saeba
Ryo Saeba
1000 Mega Shock
1000 Mega Shock

Système(s) : Plein, mais dans un placard !!
Messages : 1125
Date d'inscription : 30/09/2016
Localisation : Paname

Revenir en haut Aller en bas

Slot MV1FZ en chargement Vertical Empty Re: Slot MV1FZ en chargement Vertical

Message  coux2 Sam 4 Juin 2022 - 21:00

kazki a écrit:je cherche une empreinte 56 pins jamma THT pour kicad si tu as ça  mrgreen

C'est ça que tu veux ?

Slot MV1FZ en chargement Vertical Superg10

coux2
Visiteur confirmé
Visiteur confirmé

Système(s) : AES (Jap & EU) Slots MV1-2
Messages : 84
Date d'inscription : 22/05/2021

http://www.hardconsole.fr

Revenir en haut Aller en bas

Slot MV1FZ en chargement Vertical Empty Re: Slot MV1FZ en chargement Vertical

Message  coux2 Sam 4 Juin 2022 - 21:01

Ryo Saeba a écrit:

Je n'ai absolument rien fait si ce n'est te harceler pour avoir des news  lol!

C'est pas faux ! beer

coux2
Visiteur confirmé
Visiteur confirmé

Système(s) : AES (Jap & EU) Slots MV1-2
Messages : 84
Date d'inscription : 22/05/2021

http://www.hardconsole.fr

Revenir en haut Aller en bas

Slot MV1FZ en chargement Vertical Empty Re: Slot MV1FZ en chargement Vertical

Message  kazki Sam 4 Juin 2022 - 21:08

non je souhaite souder des pins "ronds" de jamma en through the hole pour une pcb à la perpendiculaire d'un connecteur Jamma si tu as ça

vraiment sympa ton supergun l'ami super

un grand merci par avance

coux2 a écrit:
kazki a écrit:je cherche une empreinte 56 pins jamma THT pour kicad si tu as ça  mrgreen

C'est ça que tu veux ?

Slot MV1FZ en chargement Vertical Superg10
kazki
kazki
1000 Mega Shock
1000 Mega Shock

Système(s) : AES MVS PGM CPS2 NAOMI
Messages : 8580
Date d'inscription : 22/10/2018

Revenir en haut Aller en bas

Slot MV1FZ en chargement Vertical Empty Re: Slot MV1FZ en chargement Vertical

Message  coux2 Sam 4 Juin 2022 - 22:23

Ah non j'ai pas cette empreinte désolé, elle ne sera pas trop difficile à faire en même temps Smile

Merci pour le compliment Smile Il est produit, enfin j'ai les PCB et les composants mais pas eu le temps d'en monter un pour le tester, c'est une évolution de celui que je vendais auparavant, avec une partie puissance accrue pour les PCB gourmandes et un contrôle du 5V qu'on m'a demandé très souvent !

coux2
Visiteur confirmé
Visiteur confirmé

Système(s) : AES (Jap & EU) Slots MV1-2
Messages : 84
Date d'inscription : 22/05/2021

http://www.hardconsole.fr

Revenir en haut Aller en bas

Slot MV1FZ en chargement Vertical Empty Re: Slot MV1FZ en chargement Vertical

Message  kazki Sam 4 Juin 2022 - 22:39

pas grave dès que je saurai la créer par moi meme ce sera fait, je souhaite faire une petite pcb pour CPS2 qui ait les 2 ports db15 avec switch on off pour le bouton 4 (qui pose pb sur les Dungeons and Dragons), qui ait aussi les boutons test et service, mais aussi la sortie video avec filtrage pcb arcade + ths7374 et éventuellement le 12v + 5v en entrée mais cela peut passer par un pico psu sur CPS2

merci à toi de t'être penché sur mon soucis en tous cas Smile
kazki
kazki
1000 Mega Shock
1000 Mega Shock

Système(s) : AES MVS PGM CPS2 NAOMI
Messages : 8580
Date d'inscription : 22/10/2018

Revenir en haut Aller en bas

Slot MV1FZ en chargement Vertical Empty Re: Slot MV1FZ en chargement Vertical

Message  coux2 Dim 5 Juin 2022 - 16:51

Tu veux pas un de mes supergun directement? mrgreen
Un connecteur 56 trou traversant j'en ai pas sinon je te l'aurais fait l'empreinte mais si c'est juste pour l'utiliser une fois, tu cales ta grille au bon PAS et tu met directement tes pastilles. Tu imprimes en taille réelle pour voir si ça correspond et c'est fini Wink

coux2
Visiteur confirmé
Visiteur confirmé

Système(s) : AES (Jap & EU) Slots MV1-2
Messages : 84
Date d'inscription : 22/05/2021

http://www.hardconsole.fr

Revenir en haut Aller en bas

Slot MV1FZ en chargement Vertical Empty Re: Slot MV1FZ en chargement Vertical

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 3 1, 2, 3  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
