NEO GEO AES JAP_PANNE (RESOLU)

+4
illusionrip
Kategohi
kazki
nicoledingo
8 participants

Page 1 sur 2 1, 2  Suivant

Aller en bas

NEO GEO AES JAP_PANNE (RESOLU) Empty NEO GEO AES JAP_PANNE (RESOLU)

Message  nicoledingo Sam 20 Nov 2021 - 20:07

Hello,
J'ai une console NEO GEO AES qui fait des siennes
C'est une version JAP serial N°219227

L'image est une bouillit de bordel de merde Shocked Very Happy Shocked

Voici des photos de la chose (The Thing !)
NEO GEO AES JAP_PANNE (RESOLU) -7723910
NEO GEO AES JAP_PANNE (RESOLU) Img_2052

Photos obtenues avec un "3 COUNT BOUT" JAP qui marche nickel

Une idée du problème ?  What a Face

Merci les gars

Nico


Dernière édition par nicoledingo le Lun 22 Nov 2021 - 20:10, édité 1 fois
nicoledingo
nicoledingo
330 Mega Shock
330 Mega Shock

Système(s) : NEO GEO MVS
Messages : 427
Date d'inscription : 03/01/2021
Age : 39
Localisation : Là ou il neige

Revenir en haut Aller en bas

NEO GEO AES JAP_PANNE (RESOLU) Empty Re: NEO GEO AES JAP_PANNE (RESOLU)

Message  kazki Sam 20 Nov 2021 - 20:35

hey Nico ça roule ?

t'as regardé le LM2576 ? le régulateur de tension situé sous le bouton reset ?
kazki
kazki
1000 Mega Shock
1000 Mega Shock

Système(s) : AES MVS PGM CPS2 NAOMI
Messages : 7562
Date d'inscription : 22/10/2018

Revenir en haut Aller en bas

NEO GEO AES JAP_PANNE (RESOLU) Empty Re: NEO GEO AES JAP_PANNE (RESOLU)

Message  nicoledingo Dim 21 Nov 2021 - 0:05

kazki a écrit:hey Nico ça roule ?

t'as regardé le LM2576 ? le régulateur de tension situé sous le bouton reset ?

Hello Kazki,
Yeah ça roule et toi ?

Le LM2576 tu teste ça comment. Je mesure la tension aux 2 bornes ?
Je devrais trouver combien ?

Merci à toi
Nico
nicoledingo
nicoledingo
330 Mega Shock
330 Mega Shock

Système(s) : NEO GEO MVS
Messages : 427
Date d'inscription : 03/01/2021
Age : 39
Localisation : Là ou il neige

Revenir en haut Aller en bas

NEO GEO AES JAP_PANNE (RESOLU) Empty Re: NEO GEO AES JAP_PANNE (RESOLU)

Message  kazki Dim 21 Nov 2021 - 0:31

https://components101.com/ics/lm2576-buck-converter-pinout-equivalent-datasheet


entre la patte 2 et la patte 3 tu devrais trouver 5v
kazki
kazki
1000 Mega Shock
1000 Mega Shock

Système(s) : AES MVS PGM CPS2 NAOMI
Messages : 7562
Date d'inscription : 22/10/2018

Revenir en haut Aller en bas

NEO GEO AES JAP_PANNE (RESOLU) Empty Re: NEO GEO AES JAP_PANNE (RESOLU)

Message  Kategohi Dim 21 Nov 2021 - 9:23

Patte en court-circuit ?
Tu as quoi ça sans jeu comme couleur?
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/jap et Korea!!!
Messages : 8053
Date d'inscription : 13/08/2013
Age : 44
Localisation : sainte-florine 43

Revenir en haut Aller en bas

NEO GEO AES JAP_PANNE (RESOLU) Empty Re: NEO GEO AES JAP_PANNE (RESOLU)

Message  nicoledingo Dim 21 Nov 2021 - 10:15

kazki a écrit:https://components101.com/ics/lm2576-buck-converter-pinout-equivalent-datasheet


entre la patte 2 et la patte 3 tu devrais trouver 5v

Mesure effectué j'ai seulement 4V entre 2 et 3
Le problème vient d'ici ?

Thanks Very Happy
nicoledingo
nicoledingo
330 Mega Shock
330 Mega Shock

Système(s) : NEO GEO MVS
Messages : 427
Date d'inscription : 03/01/2021
Age : 39
Localisation : Là ou il neige

Revenir en haut Aller en bas

NEO GEO AES JAP_PANNE (RESOLU) Empty Re: NEO GEO AES JAP_PANNE (RESOLU)

Message  nicoledingo Dim 21 Nov 2021 - 10:24

Kategohi a écrit:Patte en court-circuit ?
Tu as quoi ça sans jeu comme couleur?

Alors sans jeu c'est en 2 temps

D'abord écran de bouillie de bordel de merde
NEO GEO AES JAP_PANNE (RESOLU) Sans_j10

Puis cela se stabilise avec une belle teinte verte ou des fois orange
NEO GEO AES JAP_PANNE (RESOLU) Sans_j11

C'est rattrapable ? affraid
nicoledingo
nicoledingo
330 Mega Shock
330 Mega Shock

Système(s) : NEO GEO MVS
Messages : 427
Date d'inscription : 03/01/2021
Age : 39
Localisation : Là ou il neige

Revenir en haut Aller en bas

NEO GEO AES JAP_PANNE (RESOLU) Empty Re: NEO GEO AES JAP_PANNE (RESOLU)

Message  Kategohi Dim 21 Nov 2021 - 12:47

Normalement c'est 5 volts réguler.
4 volts normalement devrait avoir rien qui boot.
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/jap et Korea!!!
Messages : 8053
Date d'inscription : 13/08/2013
Age : 44
Localisation : sainte-florine 43

Revenir en haut Aller en bas

NEO GEO AES JAP_PANNE (RESOLU) Empty Re: NEO GEO AES JAP_PANNE (RESOLU)

Message  nicoledingo Dim 21 Nov 2021 - 14:29

Kategohi a écrit:Normalement c'est 5 volts réguler.
4 volts normalement devrait avoir rien qui boot.

Ben il n'y a pas gand chose qui boot Very Happy
Donc régulateur de tension à changer ?
Je peux le chopper ou ?

Merci
Nico
nicoledingo
nicoledingo
330 Mega Shock
330 Mega Shock

Système(s) : NEO GEO MVS
Messages : 427
Date d'inscription : 03/01/2021
Age : 39
Localisation : Là ou il neige

Revenir en haut Aller en bas

NEO GEO AES JAP_PANNE (RESOLU) Empty Re: NEO GEO AES JAP_PANNE (RESOLU)

Message  kazki Dim 21 Nov 2021 - 19:35

faudrait déjà voir ton alim, il te faut normalement une alim 9-10v vu la bobine sur ta carte mère Smile

il te faudrait une alim fiable pour valider les tests
kazki
kazki
1000 Mega Shock
1000 Mega Shock

Système(s) : AES MVS PGM CPS2 NAOMI
Messages : 7562
Date d'inscription : 22/10/2018

Revenir en haut Aller en bas

NEO GEO AES JAP_PANNE (RESOLU) Empty Re: NEO GEO AES JAP_PANNE (RESOLU)

Message  Kategohi Dim 21 Nov 2021 - 20:21

kazki a écrit:faudrait déjà voir ton alim, il te faut normalement une alim 9-10v vu la bobine sur ta carte mère Smile

il te faudrait une alim fiable pour valider les tests

Oui exactement regarde si la source est parfaite tu est déjà ce qui sort.
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/jap et Korea!!!
Messages : 8053
Date d'inscription : 13/08/2013
Age : 44
Localisation : sainte-florine 43

Revenir en haut Aller en bas

NEO GEO AES JAP_PANNE (RESOLU) Empty Re: NEO GEO AES JAP_PANNE (RESOLU)

Message  illusionrip Dim 21 Nov 2021 - 21:31

Yes besoin de de 5 sur le régulateur LM
illusionrip
illusionrip
Adepte du stick
Adepte du stick

Système(s) : AES jap et us en boite
Messages : 198
Date d'inscription : 11/01/2015
Age : 48
Localisation : pologne

Revenir en haut Aller en bas

NEO GEO AES JAP_PANNE (RESOLU) Empty Re: NEO GEO AES JAP_PANNE (RESOLU)

Message  nicoledingo Lun 22 Nov 2021 - 18:29

Alors pour répondre à vos questions Very Happy

L'alimentation utilisé est celle d'origine couplé avec un convertisseur de tension.
Ce combo fonctionne très bien sur mon autre NEO GEO AES
NEO GEO AES JAP_PANNE (RESOLU) Img_2053
NEO GEO AES JAP_PANNE (RESOLU) Img_2054

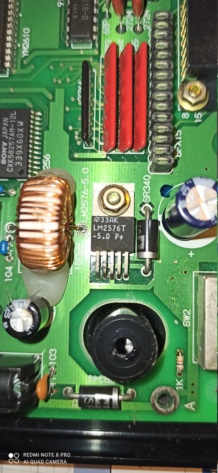

Le régulateur de tension, est celui ci-dessous et les tensions relevées sont les suivantes :
NEO GEO AES JAP_PANNE (RESOLU) Img_2055


Borne N°1 à gauche
Entre 1 et 2 = 5.4V
Entre 1 et 3 = 5.4V
Entre 1 et 4 = 5.4V
Entre 2 et 3 = 0V
Entre 2 et 5 = 5.4V

Je sais pas si d'autres relevés sont nécessaires

Une idée de la panne ?

Merci les gars

Nico
nicoledingo
nicoledingo
330 Mega Shock
330 Mega Shock

Système(s) : NEO GEO MVS
Messages : 427
Date d'inscription : 03/01/2021
Age : 39
Localisation : Là ou il neige

Revenir en haut Aller en bas

NEO GEO AES JAP_PANNE (RESOLU) Empty Re: NEO GEO AES JAP_PANNE (RESOLU)

Message  Kategohi Lun 22 Nov 2021 - 18:33

Normalement c'est bon.
Donc il va falloir vérifier si tu as une bonne communication entre le BIOS et le cpu
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/jap et Korea!!!
Messages : 8053
Date d'inscription : 13/08/2013
Age : 44
Localisation : sainte-florine 43

Revenir en haut Aller en bas

NEO GEO AES JAP_PANNE (RESOLU) Empty Re: NEO GEO AES JAP_PANNE (RESOLU)

Message  nicoledingo Lun 22 Nov 2021 - 18:48

Kategohi a écrit:Normalement c'est bon.
Donc il va falloir vérifier si tu as une bonne communication entre le BIOS et le cpu

Arf, comment faire ?
Je crois que cette NEO va servir pour "SPARE PARTS" au besoin !!!
nicoledingo
nicoledingo
330 Mega Shock
330 Mega Shock

Système(s) : NEO GEO MVS
Messages : 427
Date d'inscription : 03/01/2021
Age : 39
Localisation : Là ou il neige

Revenir en haut Aller en bas

NEO GEO AES JAP_PANNE (RESOLU) Empty Re: NEO GEO AES JAP_PANNE (RESOLU)

Message  Kategohi Lun 22 Nov 2021 - 18:55

Eh ben mon pauvre avec un multimètre il va falloir tester toutes les continuité entre le BIOS et CPU
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/jap et Korea!!!
Messages : 8053
Date d'inscription : 13/08/2013
Age : 44
Localisation : sainte-florine 43

Revenir en haut Aller en bas

NEO GEO AES JAP_PANNE (RESOLU) Empty Re: NEO GEO AES JAP_PANNE (RESOLU)

Message  illusionrip Lun 22 Nov 2021 - 19:28

Si jamais t’es vendeur ça m’intéresse , juste la console …..
illusionrip
illusionrip
Adepte du stick
Adepte du stick

Système(s) : AES jap et us en boite
Messages : 198
Date d'inscription : 11/01/2015
Age : 48
Localisation : pologne

Revenir en haut Aller en bas

NEO GEO AES JAP_PANNE (RESOLU) Empty Re: NEO GEO AES JAP_PANNE (RESOLU)

Message  kazki Lun 22 Nov 2021 - 19:38

STOP Y A UN PROBLÈME : ton alim sort du 5v c’est peut etre cela le probleme

Pour ta console il te faudrait une alim qui sort mini du 9v pour que le regulateur de tension entre en fonction
kazki
kazki
1000 Mega Shock
1000 Mega Shock

Système(s) : AES MVS PGM CPS2 NAOMI
Messages : 7562
Date d'inscription : 22/10/2018

Revenir en haut Aller en bas

NEO GEO AES JAP_PANNE (RESOLU) Empty Re: NEO GEO AES JAP_PANNE (RESOLU)

Message  Kategohi Lun 22 Nov 2021 - 19:41

Ah oui effectivement c'est une 9 volts à celle-là 😂

J'avais pas vu l alim.
Aller normalement c'est affaire régler alimentation Megadrive


Dernière édition par Kategohi le Lun 22 Nov 2021 - 19:43, édité 1 fois
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/jap et Korea!!!
Messages : 8053
Date d'inscription : 13/08/2013
Age : 44
Localisation : sainte-florine 43

Revenir en haut Aller en bas

NEO GEO AES JAP_PANNE (RESOLU) Empty Re: NEO GEO AES JAP_PANNE (RESOLU)

Message  kogami Lun 22 Nov 2021 - 19:43

Bien vue !
Ce transfo fonctionne uniquement sur les Rev 3.3

Si tu as un transfo SFC ou MD1 (Pal) ça peux faire l’affaire
kogami
kogami
Combo maker
Combo maker

Messages : 932
Date d'inscription : 11/01/2012

Revenir en haut Aller en bas

NEO GEO AES JAP_PANNE (RESOLU) Empty Re: NEO GEO AES JAP_PANNE (RESOLU)

Message  Kategohi Lun 22 Nov 2021 - 19:47

Au top kazki vraiment 👍
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/jap et Korea!!!
Messages : 8053
Date d'inscription : 13/08/2013
Age : 44
Localisation : sainte-florine 43

Revenir en haut Aller en bas

NEO GEO AES JAP_PANNE (RESOLU) Empty Re: NEO GEO AES JAP_PANNE (RESOLU)

Message  nicoledingo Lun 22 Nov 2021 - 20:10

kazki a écrit:STOP Y A UN PROBLÈME : ton alim sort du 5v c’est peut etre cela le probleme

Pour ta console il te faudrait une alim qui sort mini du 9v pour que le regulateur de tension entre en fonction

Et...............

ça MARCHE !!!!!!! Very Happy affraid

Merci Kazki, vraiment du grand art cheers cheers cheers
nicoledingo
nicoledingo
330 Mega Shock
330 Mega Shock

Système(s) : NEO GEO MVS
Messages : 427
Date d'inscription : 03/01/2021
Age : 39
Localisation : Là ou il neige

Revenir en haut Aller en bas

NEO GEO AES JAP_PANNE (RESOLU) Empty Re: NEO GEO AES JAP_PANNE (RESOLU)

Message  Kategohi Lun 22 Nov 2021 - 20:11

Quelle connerie quand même mrgreen
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/jap et Korea!!!
Messages : 8053
Date d'inscription : 13/08/2013
Age : 44
Localisation : sainte-florine 43

Revenir en haut Aller en bas

NEO GEO AES JAP_PANNE (RESOLU) Empty Re: NEO GEO AES JAP_PANNE (RESOLU)

Message  jumpman Lun 22 Nov 2021 - 21:24

Joli Kazki ! Cool
jumpman
jumpman
1000 Mega Shock
1000 Mega Shock

Messages : 8515
Date d'inscription : 17/10/2011
Age : 43

Revenir en haut Aller en bas

NEO GEO AES JAP_PANNE (RESOLU) Empty Re: NEO GEO AES JAP_PANNE (RESOLU)

Message  citroevo Lun 22 Nov 2021 - 21:54

Kaski le magnifique !
citroevo
citroevo
1000 Mega Shock
1000 Mega Shock

Système(s) : AES
Messages : 1315
Date d'inscription : 18/04/2016
Age : 46
Localisation : Metz

Revenir en haut Aller en bas

NEO GEO AES JAP_PANNE (RESOLU) Empty Re: NEO GEO AES JAP_PANNE (RESOLU)

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
