Alimentation arcade et fer à repasser

Page 1 sur 2 1, 2  Suivant

Aller en bas

Alimentation arcade et fer à repasser Empty Alimentation arcade et fer à repasser

Message  cyrille Mer 5 Mai 2021 - 16:37

Bonjour,

Dans le cadre de la mise en place d'un supergun, je me renseigne sur l'alimentation arcade.
J'ai deux questions à soumettre à la communauté :
- y a t'il un réel danger au niveau du bornier ? Après avoir regarder des tuto, je vois que le cordon d'alimentation est dénudé...

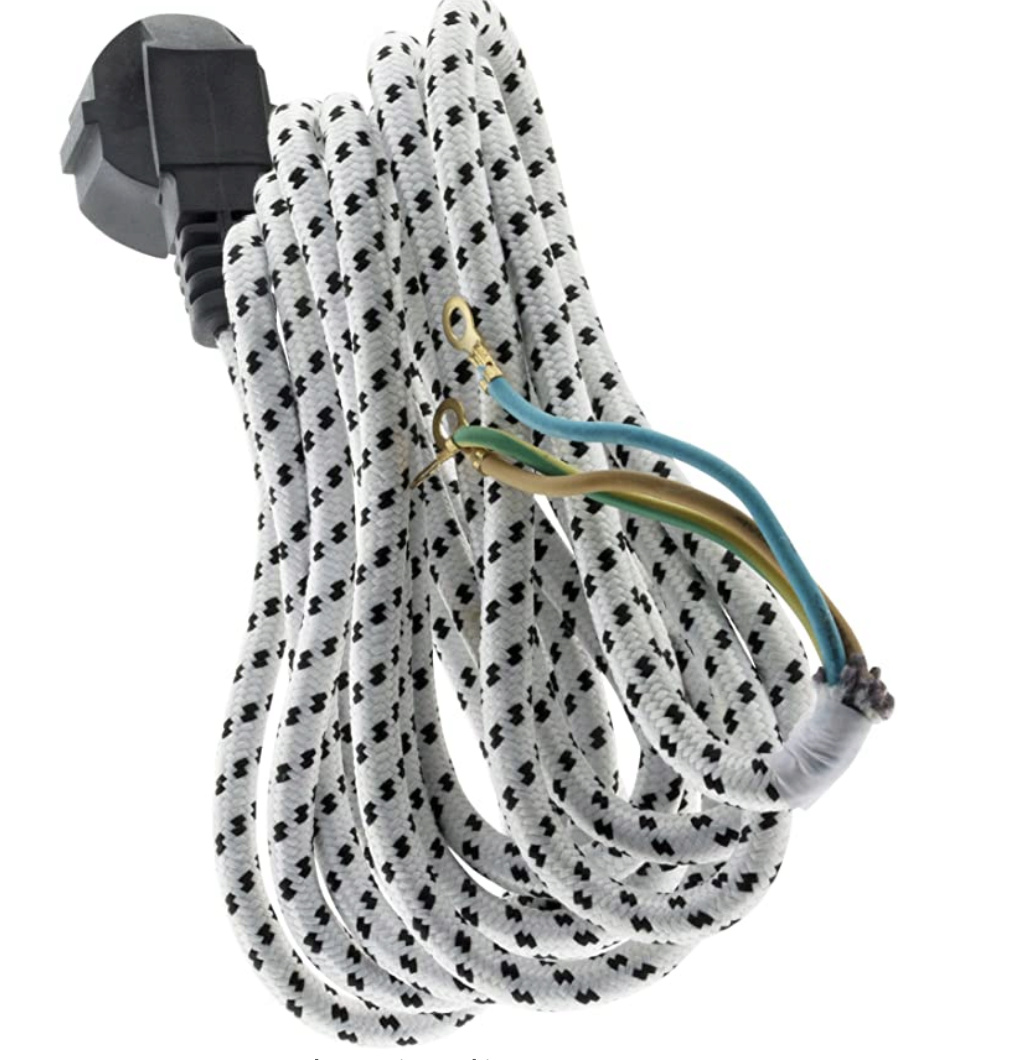

- puis-je utiliser un cordon prévu pour les fer-à-repasser ? Ceux-ci sont effectivement fournis avec des cosses et sont renforcés (voir ci-après), ce qui semble bien pratique malgré un coût un peu plus élevé.
Alimentation arcade et fer à repasser Captur10

Merci par avance pour vos avis éclairés.
Bien cordialement
cyrille
cyrille
Nouvelle recrue
Nouvelle recrue

Système(s) : AES, slot MVS-2
Messages : 30
Date d'inscription : 20/04/2021

Revenir en haut Aller en bas

Alimentation arcade et fer à repasser Empty Re: Alimentation arcade et fer à repasser

Message  onels4 Mer 5 Mai 2021 - 17:29

Bonjour,

pour le 230V il faut évidemment faire gaffe, les bornes sont proches. Tu visses bien, avec un espace de séparation, et tu ne mets pas les doigts dedans. Les alimentations industrielles sont toutes avec des borniers, plus ou moins protégés.
Si tu as des enfants ou des animaux... attention. Si tu es seul et que tu sais ce que tu fais, no pb.

Ton câble...enfin pourquoi prendre un câble de fer à repasser, et pas un bon vieux 16A d'alim (un vrai, lourd, marqué 16A pas juste sur la prise) sur lequel tu mets des cosses, fourches ou autres trucs à sertir ? Ca serait plus simple.

Faut faire un boulot propre, si tu as une alim comme ça, mais si tu fais ça bien ça ne bouge pas :
Alimentation arcade et fer à repasser IMG_8008
Là c'est pour montrer le raccordement, pas pour laisser en l'air comme ça. Wink

Tu peux aussi avec une pince, pas hyper cher, sertir comme suit pour que ça ne bouge pas :
Alimentation arcade et fer à repasser AC_Wiring_jpg_1200x1200

Ceci :
Alimentation arcade et fer à repasser Ferrules-e1522206526373_bright

Donne cela :
Alimentation arcade et fer à repasser Bootlace%20ferrule%20colour%20code

Et tu as des borniers de connexion avec des petits caches, et les puristes te parleront d'imprimante 3D pour tout cacher/isoler.

_________________
Arrow  Mon topic de vente, bazar électronique (multimètres, etc.). pour tous les budgets.
onels4
onels4
1000 Mega Shock
1000 Mega Shock

Système(s) : AES
Messages : 4638
Date d'inscription : 27/06/2017
Age : 40
Localisation : Paris

Revenir en haut Aller en bas

Alimentation arcade et fer à repasser Empty Re: Alimentation arcade et fer à repasser

Message  cyrille Mer 5 Mai 2021 - 19:22

Merci beaucoup Onels4 pour cette réponse claire et illustrée ! merci
Ca me semble clair. Je m'y mets Very Happy
cyrille
cyrille
Nouvelle recrue
Nouvelle recrue

Système(s) : AES, slot MVS-2
Messages : 30
Date d'inscription : 20/04/2021

Revenir en haut Aller en bas

Alimentation arcade et fer à repasser Empty Re: Alimentation arcade et fer à repasser

Message  onels4 Mer 5 Mai 2021 - 19:25

Avec prudence, bien sûr.

Mais du coup tu fais quoi, au bout du compte ?

_________________
Arrow  Mon topic de vente, bazar électronique (multimètres, etc.). pour tous les budgets.
onels4
onels4
1000 Mega Shock
1000 Mega Shock

Système(s) : AES
Messages : 4638
Date d'inscription : 27/06/2017
Age : 40
Localisation : Paris

Revenir en haut Aller en bas

Alimentation arcade et fer à repasser Empty Re: Alimentation arcade et fer à repasser

Message  cyrille Mer 5 Mai 2021 - 19:34

Je vais prendre une borne d'arcade classique type :
Alimentation arcade et fer à repasser Captur10


Et tenter un montage proche du tien, qui semble avoir l'avantage de retirer facilement le cordon d'alimentation (un peu encombrant pour ranger l'alim).

Au fait, sur ta première photo, à quoi sert le fil neutre laissé seul avec une cosse ?
cyrille
cyrille
Nouvelle recrue
Nouvelle recrue

Système(s) : AES, slot MVS-2
Messages : 30
Date d'inscription : 20/04/2021

Revenir en haut Aller en bas

Alimentation arcade et fer à repasser Empty Re: Alimentation arcade et fer à repasser

Message  YaYaLanD Mer 5 Mai 2021 - 19:38

Le « fil » est un câble Wink il est vert et jaune et désigne donc la mise à la terre (MALT)… il y a une cosse au bout pour pouvoir le relier à tou équipement métallique relié proprement à la terre comme un chassis industriel, un radiateur fonte (normalement relié à la terre)… ca permet de diriger les fuites électriques au sol et pas dans ton corps hihi
YaYaLanD
YaYaLanD
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS MV-1
Messages : 5825
Date d'inscription : 10/10/2019
Age : 44
Localisation : Dijon

Revenir en haut Aller en bas

Alimentation arcade et fer à repasser Empty Re: Alimentation arcade et fer à repasser

Message  cyrille Mer 5 Mai 2021 - 19:42

C'est une sécurité en plus ? Car la terre est déjà reliée entre le prise et l'alim
cyrille
cyrille
Nouvelle recrue
Nouvelle recrue

Système(s) : AES, slot MVS-2
Messages : 30
Date d'inscription : 20/04/2021

Revenir en haut Aller en bas

Alimentation arcade et fer à repasser Empty Re: Alimentation arcade et fer à repasser

Message  onels4 Mer 5 Mai 2021 - 19:46

C'est pour mettre le boitier à la terre aussi.

_________________
Arrow  Mon topic de vente, bazar électronique (multimètres, etc.). pour tous les budgets.
onels4
onels4
1000 Mega Shock
1000 Mega Shock

Système(s) : AES
Messages : 4638
Date d'inscription : 27/06/2017
Age : 40
Localisation : Paris

Revenir en haut Aller en bas

Alimentation arcade et fer à repasser Empty Re: Alimentation arcade et fer à repasser

Message  YaYaLanD Mer 5 Mai 2021 - 19:48

Règle numéro 1 en électricité : toute pièce métallique doit être reliée en étoile à la MALT principale… c’est le cas par exemple des tuyaux en cuivre, les fenêtres en aluminium… bien sûr quand c’est bien fait Rolling Eyes
YaYaLanD
YaYaLanD
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS MV-1
Messages : 5825
Date d'inscription : 10/10/2019
Age : 44
Localisation : Dijon

Revenir en haut Aller en bas

Alimentation arcade et fer à repasser Empty Re: Alimentation arcade et fer à repasser

Message  cyrille Mer 5 Mai 2021 - 19:49

OK. Ca protège le reste du circuit j'imagine.
Tu le relies comment en pratique dans ton cas ?
cyrille
cyrille
Nouvelle recrue
Nouvelle recrue

Système(s) : AES, slot MVS-2
Messages : 30
Date d'inscription : 20/04/2021

Revenir en haut Aller en bas

Alimentation arcade et fer à repasser Empty Re: Alimentation arcade et fer à repasser

Message  onels4 Mer 5 Mai 2021 - 19:50

Tu peux visser ici par exemple :

Alimentation arcade et fer à repasser 210505080228241971

_________________
Arrow  Mon topic de vente, bazar électronique (multimètres, etc.). pour tous les budgets.
onels4
onels4
1000 Mega Shock
1000 Mega Shock

Système(s) : AES
Messages : 4638
Date d'inscription : 27/06/2017
Age : 40
Localisation : Paris

Revenir en haut Aller en bas

Alimentation arcade et fer à repasser Empty Re: Alimentation arcade et fer à repasser

Message  cyrille Mer 5 Mai 2021 - 19:55

Ca marche !

J'imagine que ca passe avec ça aussi :

Alimentation arcade et fer à repasser Captur11
cyrille
cyrille
Nouvelle recrue
Nouvelle recrue

Système(s) : AES, slot MVS-2
Messages : 30
Date d'inscription : 20/04/2021

Revenir en haut Aller en bas

Alimentation arcade et fer à repasser Empty Re: Alimentation arcade et fer à repasser

Message  onels4 Mer 5 Mai 2021 - 20:01

Ca c'est pareil, sauf que l'interrupteur est déjà dedans. ^^
Regarde l'autre côté. ^^

_________________
Arrow  Mon topic de vente, bazar électronique (multimètres, etc.). pour tous les budgets.
onels4
onels4
1000 Mega Shock
1000 Mega Shock

Système(s) : AES
Messages : 4638
Date d'inscription : 27/06/2017
Age : 40
Localisation : Paris

Revenir en haut Aller en bas

Alimentation arcade et fer à repasser Empty Re: Alimentation arcade et fer à repasser

Message  cyrille Mer 5 Mai 2021 - 20:12

Cool, je dis banco !
Je mettrai une photo du montage à l'occasion

Merci encore et bonne fin de journée
cyrille
cyrille
Nouvelle recrue
Nouvelle recrue

Système(s) : AES, slot MVS-2
Messages : 30
Date d'inscription : 20/04/2021

Revenir en haut Aller en bas

Alimentation arcade et fer à repasser Empty Re: Alimentation arcade et fer à repasser

Message  onels4 Mer 5 Mai 2021 - 20:14

Si tu as un doute ou une crainte, ne branche pas sur le secteur et passe par ici avec des photos. Wink

_________________
Arrow  Mon topic de vente, bazar électronique (multimètres, etc.). pour tous les budgets.
onels4
onels4
1000 Mega Shock
1000 Mega Shock

Système(s) : AES
Messages : 4638
Date d'inscription : 27/06/2017
Age : 40
Localisation : Paris

Revenir en haut Aller en bas

Alimentation arcade et fer à repasser Empty Re: Alimentation arcade et fer à repasser

Message  Ryo Sakazaki Mer 5 Mai 2021 - 21:41

Le fait de mettre à la terre toute carcasse métallique (que ce soit ta borne ou une machine à laver, four, etc...) fait que si une phase vient à toucher celle-ci le différentiel qui est dans ton compteur électrique va se déclencher et t'éviter de prendre une chataigne ou de rester coller dans le pire des cas.

Si la terre n'est pas correctement branchée, le différentiel ne pourra pas s'actionner car il ne détectera pas de fuite de courant et c'est toi en touchant la carcasse (qui mettra celle-ci à la terre par l'intermédiaire de ton sol) qui prendre une décharge électrique qui peut être mortel dans le pire des cas si tu restes collé à la carcasse.

Donc toujours connecté le fil de terre à la carcasse métallique (si c'est une en plastique cela ne sert à rien, genre les sèches cheveux n'ont pas de terre) quelque soit l'appareil utilisé.

Étant câbleur électricien de métier, c'est un automatisme de commencer par ce fil quand je brancher des appareils électrique, pour être sur de ne pas l'oublier. Cool

Et pour ton cordon secteur de fer à repasser, il n'est pas plus gros ou plus résistant à l'intensité, c'est juste que le caoutchouc de la gaine du câble est prévu pour résister un certain temps si par erreur tu poses le fer à repasser sur celui-ci.


Dernière édition par Ryo Sakazaki le Mer 5 Mai 2021 - 21:45, édité 1 fois

_________________
Alimentation arcade et fer à repasser 449214ryo2
_________________
Alimentation arcade et fer à repasser 894779697231userbar

Administrateur sur Neo-Geo System

Je réalise des converts AES/MVS, programmation d'eproms, bios, etc...
Ryo Sakazaki
Ryo Sakazaki
Admin

Système(s) : AES Jap, MVS MV-2F
Messages : 15207
Date d'inscription : 15/10/2011
Age : 46
Localisation : Dept 91

Revenir en haut Aller en bas

Alimentation arcade et fer à repasser Empty Re: Alimentation arcade et fer à repasser

Message  YaYaLanD Mer 5 Mai 2021 - 21:43

La liaison équipotentielle Ryo, A. M. E. N.
YaYaLanD
YaYaLanD
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS MV-1
Messages : 5825
Date d'inscription : 10/10/2019
Age : 44
Localisation : Dijon

Revenir en haut Aller en bas

Alimentation arcade et fer à repasser Empty Re: Alimentation arcade et fer à repasser

Message  Ryo Sakazaki Mer 5 Mai 2021 - 21:45

YaYaLanD a écrit:La liaison équipotentielle Ryo, A. M. E. N.

Tout à fait. Wink

_________________
Alimentation arcade et fer à repasser 449214ryo2
_________________
Alimentation arcade et fer à repasser 894779697231userbar

Administrateur sur Neo-Geo System

Je réalise des converts AES/MVS, programmation d'eproms, bios, etc...
Ryo Sakazaki
Ryo Sakazaki
Admin

Système(s) : AES Jap, MVS MV-2F
Messages : 15207
Date d'inscription : 15/10/2011
Age : 46
Localisation : Dept 91

Revenir en haut Aller en bas

Alimentation arcade et fer à repasser Empty Re: Alimentation arcade et fer à repasser

Message  onels4 Mer 5 Mai 2021 - 21:55

Et ça fait mémère, la gaine autour du câble. hihi

Merci Ryo pour ton post. cheers

_________________
Arrow  Mon topic de vente, bazar électronique (multimètres, etc.). pour tous les budgets.
onels4
onels4
1000 Mega Shock
1000 Mega Shock

Système(s) : AES
Messages : 4638
Date d'inscription : 27/06/2017
Age : 40
Localisation : Paris

Revenir en haut Aller en bas

Alimentation arcade et fer à repasser Empty Re: Alimentation arcade et fer à repasser

Message  cyrille Mer 12 Mai 2021 - 12:11

Bonjour à tous
Voici un retour avec des photos de mon montage

Alimentation arcade et fer à repasser 0436db10
Alimentation arcade et fer à repasser 75533c10
Alimentation arcade et fer à repasser 04800b10
cyrille
cyrille
Nouvelle recrue
Nouvelle recrue

Système(s) : AES, slot MVS-2
Messages : 30
Date d'inscription : 20/04/2021

Revenir en haut Aller en bas

Alimentation arcade et fer à repasser Empty Re: Alimentation arcade et fer à repasser

Message  cyrille Mer 12 Mai 2021 - 12:13

J’ai oublié celle-ci (mais elle doit être peu utile pour vous j’imagine)

Alimentation arcade et fer à repasser A584aa10

Ça va, c’est pas trop léger comme montage, voire dangereux ?
cyrille
cyrille
Nouvelle recrue
Nouvelle recrue

Système(s) : AES, slot MVS-2
Messages : 30
Date d'inscription : 20/04/2021

Revenir en haut Aller en bas

Alimentation arcade et fer à repasser Empty Re: Alimentation arcade et fer à repasser

Message  onels4 Mer 12 Mai 2021 - 14:30

Moi je trouve ça propre et soigné.

_________________
Arrow  Mon topic de vente, bazar électronique (multimètres, etc.). pour tous les budgets.
onels4
onels4
1000 Mega Shock
1000 Mega Shock

Système(s) : AES
Messages : 4638
Date d'inscription : 27/06/2017
Age : 40
Localisation : Paris

Revenir en haut Aller en bas

Alimentation arcade et fer à repasser Empty Re: Alimentation arcade et fer à repasser

Message  nic034 Mer 12 Mai 2021 - 19:40

Il existe des caches 3D pour les alim arcade :-)
nic034
nic034
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS
Messages : 1996
Date d'inscription : 03/01/2016
Age : 42
Localisation : Montpellier

Revenir en haut Aller en bas

Alimentation arcade et fer à repasser Empty Re: Alimentation arcade et fer à repasser

Message  cyrille Mer 12 Mai 2021 - 21:19

Tu sais où en trouver ?
J'ai cherché un peu mais ce fut un échec ! Je me disais que j'allais mettre un ruban isolant par dessus...
cyrille
cyrille
Nouvelle recrue
Nouvelle recrue

Système(s) : AES, slot MVS-2
Messages : 30
Date d'inscription : 20/04/2021

Revenir en haut Aller en bas

Alimentation arcade et fer à repasser Empty Re: Alimentation arcade et fer à repasser

Message  onels4 Mer 12 Mai 2021 - 21:21

Ca va être dans un caisson pour ton supergun ?

_________________
Arrow  Mon topic de vente, bazar électronique (multimètres, etc.). pour tous les budgets.
onels4
onels4
1000 Mega Shock
1000 Mega Shock

Système(s) : AES
Messages : 4638
Date d'inscription : 27/06/2017
Age : 40
Localisation : Paris

Revenir en haut Aller en bas

Alimentation arcade et fer à repasser Empty Re: Alimentation arcade et fer à repasser

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
