Re: SLOT CONSOLISE PLAYER 2 QUI DECONNE
nic034 a écrit:Pour dessouder ce genre de bête, il te faut utiliser de l’alliage chipquik.
Sinon d’une part tu vas y passer 2 jours, tu vas tuer les pastilles en chauffant et tu n’y arrivera pas. Ça demande une loupe pour la microsoudure mais ça marche au top. Le point de fusion est à 90deg et l’étain grâce à cet alliage reste liquide pendant plus de 5/10 secondes, tu appliques sur tout le tour du chip sur la soudure, tu chauffe un peu et tu lève avec une pince ou une petite ventouse pour smd. Personnellement je chauffe à 150e à l’air chaud. 10s pour retirer un chip cps3 a plus de 40 pins.
https://www.ebay.fr/itm/153816534278
Après tu nettoie bien avec de la tresse tes pastilles, avec de l’alcool livré dans le kit.
Exemple :
https://m.youtube.com/watch?v=UmD7F0--7Lc
C’est un produit assez incroyable que je utilise très régulièrement même pour retirer les eeprom bios aes :-)
Merci pour les conseils pour dessouder cela à l'air faisable mais quand est il pour la nouvelle soudure du CHIP NEO C1 ?
Cela se soude comment ?
MERCI
nicoledingo- 330 Mega Shock
- Système(s) : NEO GEO MVS
Messages : 478
Date d'inscription : 03/01/2021
Age : 41
Localisation : Là ou il neige
Re: SLOT CONSOLISE PLAYER 2 QUI DECONNE
avec de l'étain et de la chaleur
kazki- 1000 Mega Shock
- Système(s) : AES MVS PGM CPS2 NAOMI
Messages : 8580
Date d'inscription : 22/10/2018
Re: SLOT CONSOLISE PLAYER 2 QUI DECONNE
kazki a écrit:avec de l'étain et de la chaleur
YaYaLanD- 1000 Mega Shock
- Système(s) : MVS MV-1
Messages : 6605
Date d'inscription : 10/10/2019
Age : 47
Localisation : Dijon
Re: SLOT CONSOLISE PLAYER 2 QUI DECONNE
Jette un coup d’œil sur la vidéo :-)
Après si tu n’es pas à l’aise, demande peut être à un copain :-)
Après si tu n’es pas à l’aise, demande peut être à un copain :-)
nic034- 1000 Mega Shock
- Messages : 2915
Date d'inscription : 03/01/2016
Age : 46
Localisation : Montpellier
Re: SLOT CONSOLISE PLAYER 2 QUI DECONNE
J'ai bien regardé la vidéo. Ok pour dessouder. Mais vu comment c'est minuscule qu'elle est la méthode pour souder ce genre de chip ?
Air chaud ?
A la main cela me paraît impossible...
Ou avec des mains de liliputien
Air chaud ?
A la main cela me paraît impossible...
Ou avec des mains de liliputien
nicoledingo- 330 Mega Shock
- Système(s) : NEO GEO MVS
Messages : 478
Date d'inscription : 03/01/2021
Age : 41
Localisation : Là ou il neige
Re: SLOT CONSOLISE PLAYER 2 QUI DECONNE
Avec la bonne panne c'est easy.
Si tu est pas serein entraine toi sur une vielle carte mere.
Si tu est pas serein entraine toi sur une vielle carte mere.
ShinTok30- 1000 Mega Shock
- Système(s) : MVS,NGPC
Messages : 1104
Date d'inscription : 16/11/2018
Re: SLOT CONSOLISE PLAYER 2 QUI DECONNE
Ouah super. Je comprends bien mieux
Quelques questions :
Je peux acheter ça ou ? Chez rs ?
Quels sont les produits utilisés avant et après (avant soudage c'est du flux ? Et après de l'alcool ?)
Merci
Quelques questions :
Je peux acheter ça ou ? Chez rs ?
Quels sont les produits utilisés avant et après (avant soudage c'est du flux ? Et après de l'alcool ?)
Merci
nicoledingo- 330 Mega Shock
- Système(s) : NEO GEO MVS
Messages : 478
Date d'inscription : 03/01/2021
Age : 41
Localisation : Là ou il neige
Re: SLOT CONSOLISE PLAYER 2 QUI DECONNE
Le mec utilise un stylo de flux, mais du flux classique peux faire l'affaire.
L'alcool isopropylique c'est avant de souder pour nettoyer la surface et aprés ta soudure.

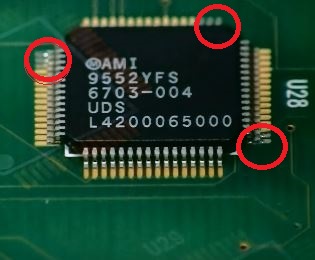

Il explique pas me semble dans la video mais une fois que tu as positionné le chip correctement, il faut commencer par souder les 1eres pattes des coins pour maintenir le chip en place,comme ca pendant que tu soudes il bougera pas.
L'alcool isopropylique c'est avant de souder pour nettoyer la surface et aprés ta soudure.
Il explique pas me semble dans la video mais une fois que tu as positionné le chip correctement, il faut commencer par souder les 1eres pattes des coins pour maintenir le chip en place,comme ca pendant que tu soudes il bougera pas.
ShinTok30- 1000 Mega Shock
- Système(s) : MVS,NGPC
Messages : 1104
Date d'inscription : 16/11/2018
Re: SLOT CONSOLISE PLAYER 2 QUI DECONNE
nicoledingo a écrit:Ouah super. Je comprends bien mieux
Quelques questions :
Je peux acheter ça ou ? Chez rs ?
Quels sont les produits utilisés avant et après (avant soudage c'est du flux ? Et après de l'alcool ?)
Merci
Tout est livré dans le pack smd que je t’ai posté dans le lien eBay, et la procédure est indique aussi
nic034- 1000 Mega Shock
- Messages : 2915
Date d'inscription : 03/01/2016
Age : 46
Localisation : Montpellier
Re: SLOT CONSOLISE PLAYER 2 QUI DECONNE
Personnellement j’ai un microscope avec un écran 7 pouces pour faites soudures, quand tu commences à faire ça fait t’équiper un peu :-)
nic034- 1000 Mega Shock
- Messages : 2915
Date d'inscription : 03/01/2016
Age : 46
Localisation : Montpellier
Re: SLOT CONSOLISE PLAYER 2 QUI DECONNE
nic034 a écrit:Personnellement j’ai un microscope avec un écran 7 pouces pour faites soudures, quand tu commences à faire ça fait t’équiper un peu :-)
Genre ça
https://fr.aliexpress.com/item/4001058890089.html?src=google&albch=shopping&acnt=248-630-5778&isdl=y&slnk=&plac=&mtctp=&albbt=Google_7_shopping&aff_platform=google&aff_short_key=UneMJZVf&&albagn=888888&isSmbAutoCall=false&needSmbHouyi=false&albcp=11450025304&albag=111466759429&trgt=800756789506&crea=fr4001058890089&netw=u&device=c&albpg=800756789506&albpd=fr4001058890089&gclid=Cj0KCQjw0caCBhCIARIsAGAfuMwQeM9lG3ediA0rdnDtoycz6sMT3EBrIzAEbDwTiX_gTrefH0jfRP8aAsuJEALw_wcB&gclsrc=aw.ds
nicoledingo- 330 Mega Shock
- Système(s) : NEO GEO MVS
Messages : 478
Date d'inscription : 03/01/2021
Age : 41
Localisation : Là ou il neige
Re: SLOT CONSOLISE PLAYER 2 QUI DECONNE
C’est l’âge Nico
Je rigole certains composants CMS sont tellement petits que c’est quasi mission impossible sans au mini une bonne loupe, voire des lunettes de joaillier
Je rigole certains composants CMS sont tellement petits que c’est quasi mission impossible sans au mini une bonne loupe, voire des lunettes de joaillier
nic034 a écrit:Personnellement j’ai un microscope avec un écran 7 pouces pour faites soudures, quand tu commences à faire ça fait t’équiper un peu :-)
kazki- 1000 Mega Shock
- Système(s) : AES MVS PGM CPS2 NAOMI
Messages : 8580
Date d'inscription : 22/10/2018
Re: SLOT CONSOLISE PLAYER 2 QUI DECONNE
nicoledingo a écrit:nic034 a écrit:Personnellement j’ai un microscope avec un écran 7 pouces pour faites soudures, quand tu commences à faire ça fait t’équiper un peu :-)
Genre ça
https://fr.aliexpress.com/item/4001058890089.html?src=google&albch=shopping&acnt=248-630-5778&isdl=y&slnk=&plac=&mtctp=&albbt=Google_7_shopping&aff_platform=google&aff_short_key=UneMJZVf&&albagn=888888&isSmbAutoCall=false&needSmbHouyi=false&albcp=11450025304&albag=111466759429&trgt=800756789506&crea=fr4001058890089&netw=u&device=c&albpg=800756789506&albpd=fr4001058890089&gclid=Cj0KCQjw0caCBhCIARIsAGAfuMwQeM9lG3ediA0rdnDtoycz6sMT3EBrIzAEbDwTiX_gTrefH0jfRP8aAsuJEALw_wcB&gclsrc=aw.ds
Quasiment le même en fait :-)
Microscope numérique USB haute définition DM9 1200X avec écran de 7 pouces et lumière LED
https://a.aliexpress.com/_vFnNYP
J’ai commandé un support de 40mm avec une base plus large pour pouvoir mettre des pcb plus large (carte mère etc..)
Je ferai une photo à la réception !
Support de mise au point réglable en alliage d'aluminium
https://a.aliexpress.com/_vWHHxz
En fait c’est quand même plus agréable pour souder et avoir une bonne visu en même temps.
Suivant les chip parfois c’est qd même mieux :-)
Je pense passer à la gamme au dessus d’ici peu
Dernière édition par nic034 le Mer 17 Mar 2021 - 21:46, édité 1 fois
nic034- 1000 Mega Shock
- Messages : 2915
Date d'inscription : 03/01/2016
Age : 46
Localisation : Montpellier
Re: SLOT CONSOLISE PLAYER 2 QUI DECONNE
kazki a écrit:C’est l’âge Nico
Je rigole certains composants CMS sont tellement petits que c’est quasi mission impossible sans au mini une bonne loupe, voire des lunettes de joailliernic034 a écrit:Personnellement j’ai un microscope avec un écran 7 pouces pour faites soudures, quand tu commences à faire ça fait t’équiper un peu :-)
C’est clair. Désolé j’ai pollué le post :-)
nic034- 1000 Mega Shock
- Messages : 2915
Date d'inscription : 03/01/2016
Age : 46
Localisation : Montpellier
Re: SLOT CONSOLISE PLAYER 2 QUI DECONNE
Slot reçu, tache ms en vues l’Everest lol (slot en salle état pour un slot consolisé)
- son aléatoire au démarrage et en jeux, après reboot ou arrêt/marche.
- condensateurs électrolytiques complètement hs (dont un 470uf complètement mort) au niveau de la partie son (dont un qui a méchamment coulé)
- résistance 1M zone son, proche du condensateur bien abîmé.
- condensateurs céramique de filtrage manquant à l’arrière de la pcb (2x).
- pile pas coulé mais sale tronche.
- condensateur électrolytique à côté de la pile hs.
- condensateur électrolytiques 470uf côté jamma a remplacer.
- neo-c1 à remplacer
- backup ram zone pile en salle état et semblant avoir été remplacé par un sagouin (celle de gauche), microfil en place et poste sûrement abîmé (pas toucher ^^)
Fait ce jour 4/5h de taf (merci nicoledingo pour la pcb donneuse pour le neo-c1 ^^)

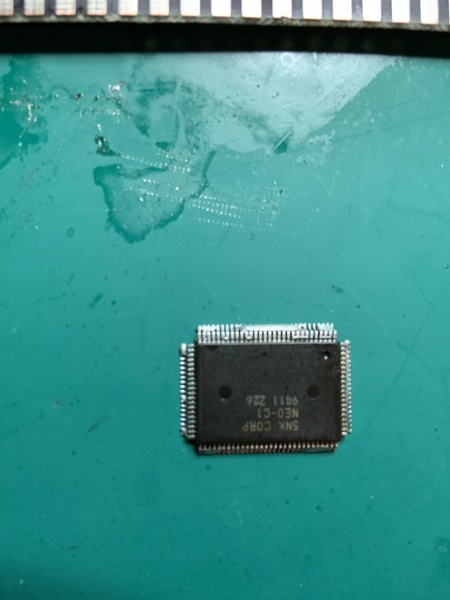

- Remplacement du neo-c1 : problème de contrôle input 1/2p réglé, attention à bien utilisé du flux smd adapté sinon risque de mauvaise soudure.. (j’ai du mis reprendre à 2 fois avec le flux smd de chez Chipquik qui est au passage excellent !
- Remplacement de l’intégralité des condensateurs électrolytiques de la pcb (son et filtrage).
- Remplacement du « op-amp de la zone son par sécurité.
- Nettoyage de la zone son et de la zone neo-c1 alcohol isopropylique.
- Remplacement résistance 1M proche du condensateur zone son (côte piste)
- Remplacement d’un pont en amont du réseau de résistance.
- Suppression de la pile rechargeable + suppression des composants en charge de la recharge.
(Support CR2032 en attente de réception).
- Reset backup ram depuis le menu service suite remplacement battery (risque de corruption de config si pas fait).
- Multiples soudures à refaites !

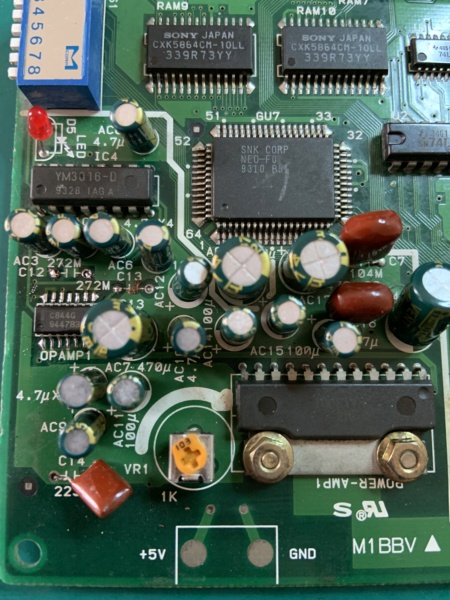

Ouch ! La gueule de la zone son ! Bon le pcb est pas abîmé dessous ! (on y crois presque pas..)
Une fois nettoyé et presque à la fin :
Résultat : tout fonctionne parfaitement son, vidéo et input compris.
Retour sous peu.
- son aléatoire au démarrage et en jeux, après reboot ou arrêt/marche.
- condensateurs électrolytiques complètement hs (dont un 470uf complètement mort) au niveau de la partie son (dont un qui a méchamment coulé)
- résistance 1M zone son, proche du condensateur bien abîmé.
- condensateurs céramique de filtrage manquant à l’arrière de la pcb (2x).
- pile pas coulé mais sale tronche.
- condensateur électrolytique à côté de la pile hs.
- condensateur électrolytiques 470uf côté jamma a remplacer.
- neo-c1 à remplacer
- backup ram zone pile en salle état et semblant avoir été remplacé par un sagouin (celle de gauche), microfil en place et poste sûrement abîmé (pas toucher ^^)
Fait ce jour 4/5h de taf (merci nicoledingo pour la pcb donneuse pour le neo-c1 ^^)
- Remplacement du neo-c1 : problème de contrôle input 1/2p réglé, attention à bien utilisé du flux smd adapté sinon risque de mauvaise soudure.. (j’ai du mis reprendre à 2 fois avec le flux smd de chez Chipquik qui est au passage excellent !
- Remplacement de l’intégralité des condensateurs électrolytiques de la pcb (son et filtrage).
- Remplacement du « op-amp de la zone son par sécurité.
- Nettoyage de la zone son et de la zone neo-c1 alcohol isopropylique.
- Remplacement résistance 1M proche du condensateur zone son (côte piste)
- Remplacement d’un pont en amont du réseau de résistance.
- Suppression de la pile rechargeable + suppression des composants en charge de la recharge.
(Support CR2032 en attente de réception).
- Reset backup ram depuis le menu service suite remplacement battery (risque de corruption de config si pas fait).
- Multiples soudures à refaites !
Ouch ! La gueule de la zone son ! Bon le pcb est pas abîmé dessous ! (on y crois presque pas..)
Une fois nettoyé et presque à la fin :
Résultat : tout fonctionne parfaitement son, vidéo et input compris.
Retour sous peu.
Dernière édition par nic034 le Dim 28 Mar 2021 - 22:02, édité 10 fois
nic034- 1000 Mega Shock
- Messages : 2915
Date d'inscription : 03/01/2016
Age : 46
Localisation : Montpellier
YaYaLanD- 1000 Mega Shock
- Système(s) : MVS MV-1
Messages : 6605
Date d'inscription : 10/10/2019
Age : 47
Localisation : Dijon
