SLOT CONSOLISE PLAYER 2 QUI DECONNE

Page 2 sur 3 Précédent  1, 2, 3  Suivant

Aller en bas

SLOT CONSOLISE PLAYER 2 QUI DECONNE  - Page 2 Empty Re: SLOT CONSOLISE PLAYER 2 QUI DECONNE

Message  nicoledingo Lun 1 Fév 2021 - 19:11

Alors tests du soir

1°) Mise en place du condo manquant = pas vraiment d'améliorations
2°) Reflux sur le Neo C1 = Idem

Je viens de voir un truc peut être intéressant. Quand je lance le slot le perso 2 par sur la droite comme d'habitude.
Après quelques minutes de jeux (ici le temps de finit Metal Slug) et bien le perso 2 reste en place !!! Shocked Shocked Shocked Shocked

Any Idea ?
nicoledingo
nicoledingo
Adepte du stick
Adepte du stick

Système(s) : NEO GEO MVS
Messages : 167
Date d'inscription : 03/01/2021
Age : 38
Localisation : AOSTE

Revenir en haut Aller en bas

SLOT CONSOLISE PLAYER 2 QUI DECONNE  - Page 2 Empty Re: SLOT CONSOLISE PLAYER 2 QUI DECONNE

Message  kazki Lun 1 Fév 2021 - 19:29

t'as fait tes mesures sur le CR2 avant ?
j'ai fait des mesures et j'obtiens 220ohm entre 2 pattes appairées (genre 2-3), 1Kohm entre une patte paire (sauf la patte 10 qui est la masse) et la patte 1 (VCC) et 1.2kohm entre une patte impaire et la patte 1
kazki
kazki
1000 Mega Shock
1000 Mega Shock

Système(s) : AES MVS PGM CPS2 NAOMI
Messages : 6496
Date d'inscription : 22/10/2018

Revenir en haut Aller en bas

SLOT CONSOLISE PLAYER 2 QUI DECONNE  - Page 2 Empty Re: SLOT CONSOLISE PLAYER 2 QUI DECONNE

Message  nicoledingo Lun 1 Fév 2021 - 19:55

Voici les mesures
Je suis comme toi
SLOT CONSOLISE PLAYER 2 QUI DECONNE  - Page 2 Img_2018
nicoledingo
nicoledingo
Adepte du stick
Adepte du stick

Système(s) : NEO GEO MVS
Messages : 167
Date d'inscription : 03/01/2021
Age : 38
Localisation : AOSTE

Revenir en haut Aller en bas

SLOT CONSOLISE PLAYER 2 QUI DECONNE  - Page 2 Empty Re: SLOT CONSOLISE PLAYER 2 QUI DECONNE

Message  nicoledingo Mar 2 Fév 2021 - 13:10

En gros la résistance à l'air OK

Surement le Neo-C1 sui fait des siennes...
nicoledingo
nicoledingo
Adepte du stick
Adepte du stick

Système(s) : NEO GEO MVS
Messages : 167
Date d'inscription : 03/01/2021
Age : 38
Localisation : AOSTE

Revenir en haut Aller en bas

SLOT CONSOLISE PLAYER 2 QUI DECONNE  - Page 2 Empty Re: SLOT CONSOLISE PLAYER 2 QUI DECONNE

Message  kazki Mar 2 Fév 2021 - 13:15

Et t’as inspecté le jamma ou le db15 pour voir si y a pas un court jus avec la masse quelque part ?
Ou des fois entre 2 pattes coté soudure ?
kazki
kazki
1000 Mega Shock
1000 Mega Shock

Système(s) : AES MVS PGM CPS2 NAOMI
Messages : 6496
Date d'inscription : 22/10/2018

Revenir en haut Aller en bas

SLOT CONSOLISE PLAYER 2 QUI DECONNE  - Page 2 Empty Re: SLOT CONSOLISE PLAYER 2 QUI DECONNE

Message  nicoledingo Mar 2 Fév 2021 - 13:31

kazki a écrit:Et t’as inspecté le jamma ou le db15 pour voir si y a pas un court jus avec la masse quelque part ?
Ou des fois entre 2 pattes coté soudure ?

Jamma inspecté et nettoyé => OK

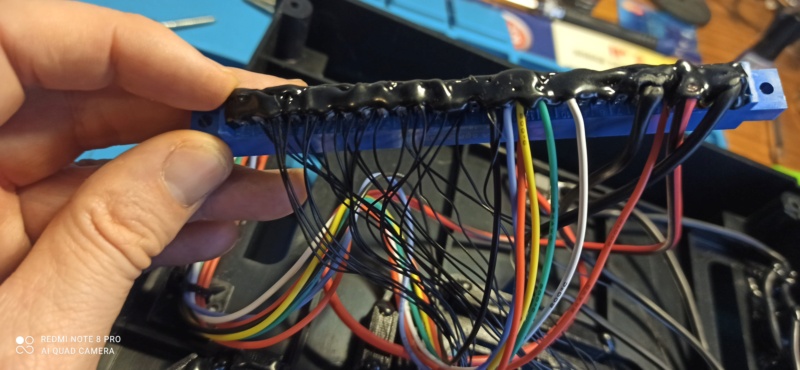

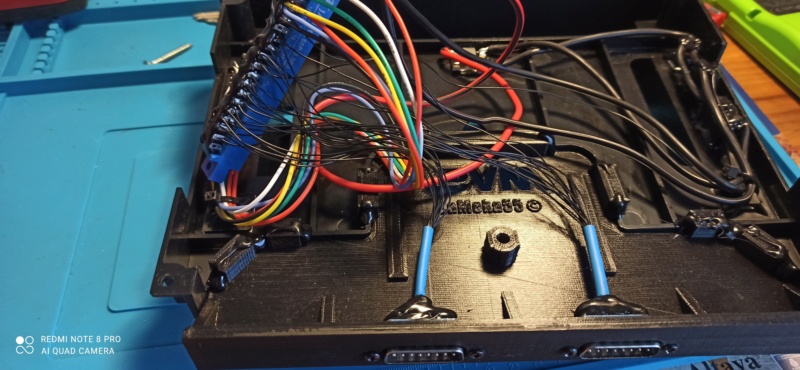

DB15 => C'est un sacré bordel, c'est soudé et collé (voir photo ci-dessous)
SLOT CONSOLISE PLAYER 2 QUI DECONNE  - Page 2 Img_2019
SLOT CONSOLISE PLAYER 2 QUI DECONNE  - Page 2 Img_2020

CC entre 2 pattes tu penses dans le gros bordel de fil ?
nicoledingo
nicoledingo
Adepte du stick
Adepte du stick

Système(s) : NEO GEO MVS
Messages : 167
Date d'inscription : 03/01/2021
Age : 38
Localisation : AOSTE

Revenir en haut Aller en bas

SLOT CONSOLISE PLAYER 2 QUI DECONNE  - Page 2 Empty Re: SLOT CONSOLISE PLAYER 2 QUI DECONNE

Message  nicoledingo Mar 2 Fév 2021 - 13:37

Je ne pense pas un un court circuit permanant vu que au bout d'un certain temps le joueur 2 arrête de partir sur la droite en permanence.

Je pense plus à un problème électronique

T'en penses quoi ?
nicoledingo
nicoledingo
Adepte du stick
Adepte du stick

Système(s) : NEO GEO MVS
Messages : 167
Date d'inscription : 03/01/2021
Age : 38
Localisation : AOSTE

Revenir en haut Aller en bas

SLOT CONSOLISE PLAYER 2 QUI DECONNE  - Page 2 Empty Re: SLOT CONSOLISE PLAYER 2 QUI DECONNE

Message  kazki Mar 2 Fév 2021 - 14:03

Branche le jamma et fais tes mesures entre les inputs p2 et la masse du p2

Vu que tu as deja testé le jamma sans avoir branché le connecteur, si avec le connecteur de branché y a un court jus, tu sais que ca vient du cablage ou d’un petit fil denudé
kazki
kazki
1000 Mega Shock
1000 Mega Shock

Système(s) : AES MVS PGM CPS2 NAOMI
Messages : 6496
Date d'inscription : 22/10/2018

Revenir en haut Aller en bas

SLOT CONSOLISE PLAYER 2 QUI DECONNE  - Page 2 Empty Re: SLOT CONSOLISE PLAYER 2 QUI DECONNE

Message  nicoledingo Mar 2 Fév 2021 - 15:00

kazki a écrit:Branche le jamma et fais tes mesures entre les inputs p2 et la masse du p2

Vu que tu as deja testé le jamma sans avoir branché le connecteur, si avec le connecteur de branché y a un court jus, tu sais que ca vient du cablage ou d’un petit fil denudé

Kazki,
Je vais être franc, je vois par trop comment faire la mesure. Je suis assez novice en électronique comme précédemment évoqué.

Tu veux dire mesurer entre ici
SLOT CONSOLISE PLAYER 2 QUI DECONNE  - Page 2 P210

La masse du P2 je la prend ou ?

Je dois mesurer quoi une résistance, une tension ?


Merci à toi

Nico
nicoledingo
nicoledingo
Adepte du stick
Adepte du stick

Système(s) : NEO GEO MVS
Messages : 167
Date d'inscription : 03/01/2021
Age : 38
Localisation : AOSTE

Revenir en haut Aller en bas

SLOT CONSOLISE PLAYER 2 QUI DECONNE  - Page 2 Empty Re: SLOT CONSOLISE PLAYER 2 QUI DECONNE

Message  kazki Mar 2 Fév 2021 - 15:20

Branche ton connecteur et fais un test de continuité des inputs P2 avec la masse des 2 dernières pin (e ou f) en prenant ceci pour base

SLOT CONSOLISE PLAYER 2 QUI DECONNE  - Page 2 Fetch.php?media=bases:jamma_plus_pinout

Mais il se peut que tu n’aies rien

Essaie de lancer ton slot avec le jamma branché sans tout remonter, des fois suffit d’un petit fil blessé qui fait contact quand tout est bien refermé

Ou bien il se peut aussi que le gars se soit gourré dans le cablage d’un fil
kazki
kazki
1000 Mega Shock
1000 Mega Shock

Système(s) : AES MVS PGM CPS2 NAOMI
Messages : 6496
Date d'inscription : 22/10/2018

Revenir en haut Aller en bas

SLOT CONSOLISE PLAYER 2 QUI DECONNE  - Page 2 Empty Re: SLOT CONSOLISE PLAYER 2 QUI DECONNE

Message  nicoledingo Mar 2 Fév 2021 - 16:03

Les inputs P2 tu veux dire comme sur la photo de mon message précédant ?

Je vais essayer de faire fonctionner le slot sans le remonter entièrement pour voir
nicoledingo
nicoledingo
Adepte du stick
Adepte du stick

Système(s) : NEO GEO MVS
Messages : 167
Date d'inscription : 03/01/2021
Age : 38
Localisation : AOSTE

Revenir en haut Aller en bas

SLOT CONSOLISE PLAYER 2 QUI DECONNE  - Page 2 Empty Re: SLOT CONSOLISE PLAYER 2 QUI DECONNE

Message  kazki Mar 2 Fév 2021 - 16:45

Te gourre pas au branchement du jamma : alimentation se trouve à gauche input à droite
kazki
kazki
1000 Mega Shock
1000 Mega Shock

Système(s) : AES MVS PGM CPS2 NAOMI
Messages : 6496
Date d'inscription : 22/10/2018

Revenir en haut Aller en bas

SLOT CONSOLISE PLAYER 2 QUI DECONNE  - Page 2 Empty Re: SLOT CONSOLISE PLAYER 2 QUI DECONNE

Message  kazki Mar 2 Fév 2021 - 19:45

t'as bien reflow les pattes 51-80 ? car je vois sur une photo de slot mv1fz que le neo-c1 est posé à l'envers sur la pcb hihi

SLOT CONSOLISE PLAYER 2 QUI DECONNE  - Page 2 Mv1fz_set1_main_top
kazki
kazki
1000 Mega Shock
1000 Mega Shock

Système(s) : AES MVS PGM CPS2 NAOMI
Messages : 6496
Date d'inscription : 22/10/2018

Revenir en haut Aller en bas

SLOT CONSOLISE PLAYER 2 QUI DECONNE  - Page 2 Empty Re: SLOT CONSOLISE PLAYER 2 QUI DECONNE

Message  nicoledingo Mar 2 Fév 2021 - 20:50

Oui sur ma pcb pareille. J'avais vu !!!
Merci
nicoledingo
nicoledingo
Adepte du stick
Adepte du stick

Système(s) : NEO GEO MVS
Messages : 167
Date d'inscription : 03/01/2021
Age : 38
Localisation : AOSTE

Revenir en haut Aller en bas

SLOT CONSOLISE PLAYER 2 QUI DECONNE  - Page 2 Empty Re: SLOT CONSOLISE PLAYER 2 QUI DECONNE

Message  nicoledingo Mer 3 Fév 2021 - 13:30

Pour info, je suis en discussion avec la personne qui m'a vendu le slot sur Ebay

"ARCADE IN DA HOUSE"
https://www.ebay.fr/usr/arcade_in_da_house?_trksid=p2057872.m2749.l2754

Apparemment le gars dit qu'il va me remplacer le slot mais c'est pas du rapide et il répond pas très rapidement à mes emails.

A voir... Si il continue d'essayer de me feinter je mettrais un message sur le forum pour dire aux personnes d'éviter ce vendeur Ebay.

Pourtant il a de bonnes évaluations
nicoledingo
nicoledingo
Adepte du stick
Adepte du stick

Système(s) : NEO GEO MVS
Messages : 167
Date d'inscription : 03/01/2021
Age : 38
Localisation : AOSTE

Revenir en haut Aller en bas

SLOT CONSOLISE PLAYER 2 QUI DECONNE  - Page 2 Empty Re: SLOT CONSOLISE PLAYER 2 QUI DECONNE

Message  nicoledingo Ven 12 Mar 2021 - 16:42

Des NEWS Very Happy Very Happy Very Happy

Donc je pense que c'est bien le NEO C1 qui fait des siennes car les contrôles qui déconnent sont maintenant aléatoires (des fois c'est des direction, des fois le bouton START, des fois plus de bouton C...).

J'ai donc récupéré un slot HS afin de cannibaliser le fameux NEO-C1

QUESTION :
Les 2 NEO-C1 n'ont pas les mêmes références, est ce problématique ?
> NEO-C1 présumé HS = 9411 Z26
> NEO-C1 présumé OK pour réparation = 9407 Z22 (pour info ce slot avait le défaut "Z80 error" )

Merci de vos réponses pour les spécialistes cheers cheers cheers

A+
Nico


nicoledingo
nicoledingo
Adepte du stick
Adepte du stick

Système(s) : NEO GEO MVS
Messages : 167
Date d'inscription : 03/01/2021
Age : 38
Localisation : AOSTE

Revenir en haut Aller en bas

SLOT CONSOLISE PLAYER 2 QUI DECONNE  - Page 2 Empty Re: SLOT CONSOLISE PLAYER 2 QUI DECONNE

Message  kazki Ven 12 Mar 2021 - 16:47

Le vendeur ne t’a pas remplacé le slot ???
kazki
kazki
1000 Mega Shock
1000 Mega Shock

Système(s) : AES MVS PGM CPS2 NAOMI
Messages : 6496
Date d'inscription : 22/10/2018

Revenir en haut Aller en bas

SLOT CONSOLISE PLAYER 2 QUI DECONNE  - Page 2 Empty Re: SLOT CONSOLISE PLAYER 2 QUI DECONNE

Message  nicoledingo Ven 12 Mar 2021 - 16:52

Et si slot remplacé par le vendeur mais il m'a laissé la vieille PCB que j'ai mis sur un SUPERGUN.

L'objectif étant d'avoir un slot pour ma pitite TV de 36cm qui me sert pour mes tests de consoles
nicoledingo
nicoledingo
Adepte du stick
Adepte du stick

Système(s) : NEO GEO MVS
Messages : 167
Date d'inscription : 03/01/2021
Age : 38
Localisation : AOSTE

Revenir en haut Aller en bas

SLOT CONSOLISE PLAYER 2 QUI DECONNE  - Page 2 Empty Re: SLOT CONSOLISE PLAYER 2 QUI DECONNE

Message  kazki Ven 12 Mar 2021 - 17:07

Sympa Smile
kazki
kazki
1000 Mega Shock
1000 Mega Shock

Système(s) : AES MVS PGM CPS2 NAOMI
Messages : 6496
Date d'inscription : 22/10/2018

Revenir en haut Aller en bas

SLOT CONSOLISE PLAYER 2 QUI DECONNE  - Page 2 Empty Re: SLOT CONSOLISE PLAYER 2 QUI DECONNE

Message  nicoledingo Ven 12 Mar 2021 - 18:13

YES cool Very Happy Very Happy Very Happy

Une idée sur ma question ?

Les 2 NEO-C1 n'ont pas les mêmes références, est ce problématique ?
> NEO-C1 présumé HS = 9411 Z26
> NEO-C1 présumé OK pour réparation = 9407 Z22 (pour info ce slot avait le défaut "Z80 error" )
nicoledingo
nicoledingo
Adepte du stick
Adepte du stick

Système(s) : NEO GEO MVS
Messages : 167
Date d'inscription : 03/01/2021
Age : 38
Localisation : AOSTE

Revenir en haut Aller en bas

SLOT CONSOLISE PLAYER 2 QUI DECONNE  - Page 2 Empty Re: SLOT CONSOLISE PLAYER 2 QUI DECONNE

Message  nic034 Ven 12 Mar 2021 - 21:56

Pour dessouder ce genre de bête, il te faut utiliser de l’alliage chipquik.

Sinon d’une part tu vas y passer 2 jours, tu vas tuer les pastilles en chauffant et tu n’y arrivera pas. Ça demande une loupe pour la microsoudure mais ça marche au top. Le point de fusion est à 90deg et l’étain grâce à cet alliage reste liquide pendant plus de 5/10 secondes, tu appliques sur tout le tour du chip sur la soudure, tu chauffe un peu et tu lève avec une pince ou une petite ventouse pour smd. Personnellement je chauffe à 150e à l’air chaud. 10s pour retirer un chip cps3 a plus de 40 pins.
https://www.ebay.fr/itm/153816534278

Après tu nettoie bien avec de la tresse tes pastilles, avec de l’alcool livré dans le kit.
Exemple :
https://m.youtube.com/watch?v=UmD7F0--7Lc

C’est un produit assez incroyable que je utilise très régulièrement même pour retirer les eeprom bios aes :-)
nic034
nic034
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS
Messages : 1996
Date d'inscription : 03/01/2016
Age : 42
Localisation : Montpellier

Revenir en haut Aller en bas

SLOT CONSOLISE PLAYER 2 QUI DECONNE  - Page 2 Empty Re: SLOT CONSOLISE PLAYER 2 QUI DECONNE

Message  kazki Ven 12 Mar 2021 - 22:27

Merci nico je ne connaissais pas, c’est de « l’etain » qu’on applique sur le smd avant ?
kazki
kazki
1000 Mega Shock
1000 Mega Shock

Système(s) : AES MVS PGM CPS2 NAOMI
Messages : 6496
Date d'inscription : 22/10/2018

Revenir en haut Aller en bas

SLOT CONSOLISE PLAYER 2 QUI DECONNE  - Page 2 Empty Re: SLOT CONSOLISE PLAYER 2 QUI DECONNE

Message  nic034 Ven 12 Mar 2021 - 22:31

C’est un alliage spécial propriétaire qu’on applique sur l’étain et qui permet de retirer tout tranquillement, ça a la propriété de fondre à 90deg (pas loin), de récup étain au passage et de rester en fusion assez longtemps pour permettre de retirer le composant sans chauffer fort ou passer trop de temps sur les pastilles.

https://en.m.wikipedia.org/wiki/Fusible_alloy
Bi 56, Sn 30, In 14 79-91 °C (174.2-195.8 °F)

Matte la vidéo tu vera tu va comprendre :-)
C’est par contre assez cher pour la quantité mais c’est sans plomb.

Tu as aussi le fast chip, mais j’ai pas testé
https://www.ebay.fr/itm/233714219475
nic034
nic034
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS
Messages : 1996
Date d'inscription : 03/01/2016
Age : 42
Localisation : Montpellier

Revenir en haut Aller en bas

SLOT CONSOLISE PLAYER 2 QUI DECONNE  - Page 2 Empty Re: SLOT CONSOLISE PLAYER 2 QUI DECONNE

Message  nicoledingo Sam 13 Mar 2021 - 10:27

nic034 a écrit:C’est un alliage spécial propriétaire qu’on applique sur l’étain et qui permet de retirer tout tranquillement, ça a la propriété de fondre à 90deg (pas loin), de récup étain au passage et de rester en fusion assez longtemps pour permettre de retirer le composant sans chauffer fort ou passer trop de temps sur les pastilles.

https://en.m.wikipedia.org/wiki/Fusible_alloy
Bi 56, Sn 30, In 14 79-91 °C (174.2-195.8 °F)

Matte la vidéo tu vera tu va comprendre :-)
C’est par contre assez cher pour la quantité mais c’est sans plomb.

Tu as aussi le fast chip, mais j’ai pas testé
https://www.ebay.fr/itm/233714219475

Merci pour le conseil !!!
Je crois que je vais voir avec un collègue de boulot expert en électronique...
Sinon je tenterais le coup afin de monter en compétence mais bon, le foirage est possible affraid
nicoledingo
nicoledingo
Adepte du stick
Adepte du stick

Système(s) : NEO GEO MVS
Messages : 167
Date d'inscription : 03/01/2021
Age : 38
Localisation : AOSTE

Revenir en haut Aller en bas

SLOT CONSOLISE PLAYER 2 QUI DECONNE  - Page 2 Empty Re: SLOT CONSOLISE PLAYER 2 QUI DECONNE

Message  ShinTok30 Sam 13 Mar 2021 - 10:41

nicoledingo a écrit:YES cool Very Happy Very Happy Very Happy

Une idée sur ma question ?

Les 2 NEO-C1 n'ont pas les mêmes références, est ce problématique ?
> NEO-C1 présumé HS = 9411 Z26
> NEO-C1 présumé OK pour réparation = 9407 Z22 (pour info ce slot avait le défaut "Z80 error" )

A mon avis tu peux y aller.
Si quelqu'un de mieux informé peux confirmer, a mon avis ces refs sont juste le date code du chip 94 pour l'année, 11 pour la semaine de fabrication, et Z26 ??? aucune idée scratch
ShinTok30
ShinTok30
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS,NGPC
Messages : 1012
Date d'inscription : 16/11/2018

Revenir en haut Aller en bas

SLOT CONSOLISE PLAYER 2 QUI DECONNE  - Page 2 Empty Re: SLOT CONSOLISE PLAYER 2 QUI DECONNE

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 3 Précédent  1, 2, 3  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
