Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ Empty Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ

Message  clemexploration le Mar 23 Juin 2020 - 22:12

Bonsoir,

j'ai acquis récemment l'objet dont je rêvais de puis longtemps...un vrai slot mvs!!!

Le soucis c'est que je n'avais pas vu qu'il était vendu pour pièces Rolling Eyes
Je me suis dis :"c'est occasion d'apprendre!!"

Au début j'avais des petits carré vert (entre autres...), j'ai lu pas mal de choses, puis j'ai recherché d'où cela pouvait venir.
En observant attentivement à la loupe les différents composant, je me suis rendu compte que certains avaient les pattes liées par de petites boules. J'ai cru que c'était de la soudure, mais rien a faire cela ne fondait pas au fer.

Je les aient donc "supprimées à la dremel, c'est un peu "bourrin" comme méthode, ça casse les pattes net lorsque la boule se détache... Crying or Very sad
Bref, j'ai commencé par ponter le NEO-ZMC2.
Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ Img_7511
Le pont sur les pin du NEO-ZMC2

Et là au démarrage j'ai eu le logo NEO GEO!! Wouaouh!!

Mais les sprites du jeu n'apparaissaient pas au bons endroits.
J'ai entrepris de changer les deux RAM 7 et RAM 8 (fast vidéo je crois).

Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ Img_7510
Vue d'ensemble des réparations

J'attends de les recevoir. Mais en faisant encore un tour des puces, je me suis aperçus qu'une autre "boulette" faisait un pont entre la pin 153 et la 154 du LSPC2. Le soucis c'est qu'elle a complétement brulée les pistes, donc pas possible pour moi de recherche la piste à ponter au multimètre car les contact n'existe plus et en plus ces pistes passent sous la puce LSPC2.

Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ Img_7512
Vue des deux pins posant problèmes (relevées en vue de les ponter)

Ma question est donc la suivante : est-ce que quelqu'un pourrait m'indiquer où dois-je ponter les pin 153, 154 et 155.
Je vous remercie de par avance de vos réponses et vous souhaite une agréable soirée.

clemexploration
Nouvelle recrue
Nouvelle recrue

Système(s) : Megadrive, Dreamcast, Super Ni
Messages : 31
Date d'inscription : 23/06/2020
Age : 41

Revenir en haut Aller en bas

Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ Empty Re: Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ

Message  onels4 le Mar 23 Juin 2020 - 22:14

Bonjour,

N'oublie pas la section présentation où tu pourras poster ton propre topic. Wink
https://www.neogeo-system.com/f1-nouveaux-membres

A bientôt. Smile
onels4
onels4
1000 Mega Shock
1000 Mega Shock

Système(s) : AES
Messages : 3602
Date d'inscription : 27/06/2017
Age : 39
Localisation : Paris

Revenir en haut Aller en bas

Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ Empty Re: Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ

Message  YaYaLanD le Mar 23 Juin 2020 - 22:16

Punaise le chantier !!!!
Bon courage, tu es un valeureux soldat ! super

Regarde ici, ca devrait t’aider

https://wiki.neogeodev.org/index.php?title=LSPC2-A2

C’est la bible mrgreen
YaYaLanD
YaYaLanD
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS MV-1
Messages : 4539
Date d'inscription : 10/10/2019
Age : 43
Localisation : Dijon

Revenir en haut Aller en bas

Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ Empty Re: Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ

Message  clemexploration le Mar 23 Juin 2020 - 22:37

Merci YaYaLanD,

alors j'ai déjà épluché ces docs (les schémas notamment).

Le soucis c'est que les documents scannés pour le MVFZ sont difficiles à lire de par leur qualité de scan.
D’après ce que j'ai compris la Pin 153 "LD1" du LSPC2 serait liée à la Pin 75 "LD1" du NEO-B1.
Et la Pin 154 "LD2" du LSPC2 serait liée à la Pin 76 "LD2" du NEO-B1, mais je n'en suis pas sûr.

Sur le schéma la piste liée semble aboutir sur unr point nommé 669/LD1, mais je ne sais pas à quoi correspond ce 669...
C'est complexe...

D'autant plus que je me base sur le schéma du LSPC2 A2 car il n'y a pas celui du LSPC2 A3 sur le wiki (peut-être sont-ils identiques...).

Bref ce serait plus simple d'avoir directement la piste en question.
En tous cas merci pour ton lien.

Je te souhaite une belle soirée.

clemexploration
Nouvelle recrue
Nouvelle recrue

Système(s) : Megadrive, Dreamcast, Super Ni
Messages : 31
Date d'inscription : 23/06/2020
Age : 41

Revenir en haut Aller en bas

Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ Empty Re: Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ

Message  davlar le Mar 23 Juin 2020 - 22:48

Tiens regarde plutôt ici, c'est babel:
https://fr.aliexpress.com/item/4000994556666.html?spm=a2g0s.9042311.0.0.64a36c37MOkNN9

P.S: mais c'est cool de réparer, mais purée, là tu vas doubler le prix du slot en composants neufs.
davlar
davlar
1000 Mega Shock
1000 Mega Shock

Système(s) : MV1A; AES 3.6; atomiswave
Messages : 3063
Date d'inscription : 29/11/2014
Age : 39
Localisation : Rennes

Revenir en haut Aller en bas

Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ Empty Re: Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ

Message  YaYaLanD le Mar 23 Juin 2020 - 22:51

D’après ce que j'ai compris la Pin 153 "LD1" du LSPC2 serait liée à la Pin 75 "LD1" du NEO-B1.
Et la Pin 154 "LD2" du LSPC2 serait liée à la Pin 76 "LD2" du NEO-B1, mais je n'en suis pas sûr.

La réponse est oui.

Le numéro 669 je ne sais pas non plus, mais ce qui compte c’est le nom du bus LD1 et LD2...
YaYaLanD
YaYaLanD
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS MV-1
Messages : 4539
Date d'inscription : 10/10/2019
Age : 43
Localisation : Dijon

Revenir en haut Aller en bas

Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ Empty Re: Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ

Message  clemexploration le Mar 23 Juin 2020 - 23:03

Du coup si je ponte entre le LSCP2 et le NEO-B1 ça pourrai le faire?

Merci pour l'info!

clemexploration
Nouvelle recrue
Nouvelle recrue

Système(s) : Megadrive, Dreamcast, Super Ni
Messages : 31
Date d'inscription : 23/06/2020
Age : 41

Revenir en haut Aller en bas

Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ Empty Re: Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ

Message  YaYaLanD le Mar 23 Juin 2020 - 23:09

Oui bien sûr, les conventions veulent que l’on nomme les bus et les canaux...
Ainsi toute connection portant le nom ABC sur un composant X, Y et Z peuvent se rejoindre ensemble...
Ca aide à s’y retrouver plus facilement...

Comme le VCC par exemple qui est le voltage +5V... en tout point portant le nom de VCC, les points sont obligatoirement interconnectés
YaYaLanD
YaYaLanD
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS MV-1
Messages : 4539
Date d'inscription : 10/10/2019
Age : 43
Localisation : Dijon

Revenir en haut Aller en bas

Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ Empty Re: Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ

Message  clemexploration le Mer 24 Juin 2020 - 7:52

Merci YAYaLanD, j’ai testé différentes pistes au multimètre et j’ai compris la logique du truc! Ça m’a redonné de l’espoir quand à la réparation de ce slot!
Je posterai mes avancées ici, au fur et à mesure.
Sachant que j’ai commandé les 2 CXK5814P en Chine, donc ça risque de prendre un peu de temps !!
Bonne journée !!

clemexploration
Nouvelle recrue
Nouvelle recrue

Système(s) : Megadrive, Dreamcast, Super Ni
Messages : 31
Date d'inscription : 23/06/2020
Age : 41

Revenir en haut Aller en bas

Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ Empty Re: Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ

Message  clemexploration le Jeu 25 Juin 2020 - 23:52

Bon ça avance, j’ai trouvé les correspondances des pistes il me reste à ponter tous ça !! Et j’attends mes de puces de fast ram Qui visiblement ne devrait pas tarder!!
J’ai hâte de tester!!
Je posterai des nouvelles d’ici peu!!

clemexploration
Nouvelle recrue
Nouvelle recrue

Système(s) : Megadrive, Dreamcast, Super Ni
Messages : 31
Date d'inscription : 23/06/2020
Age : 41

Revenir en haut Aller en bas

Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ Empty Re: Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ

Message  YaYaLanD le Ven 26 Juin 2020 - 6:19

super
YaYaLanD
YaYaLanD
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS MV-1
Messages : 4539
Date d'inscription : 10/10/2019
Age : 43
Localisation : Dijon

Revenir en haut Aller en bas

Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ Empty Re: Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ

Message  Blackbird le Sam 27 Juin 2020 - 22:35

Salut
C’est super de ta part de sauvé ce slot clem !!!
J’espère qu’il re fonctionnera et que tu t’amusera bien avec ;-)
Blackbird
Blackbird
Adepte du stick
Adepte du stick

Messages : 128
Date d'inscription : 25/01/2020

Revenir en haut Aller en bas

Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ Empty Re: Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ

Message  Kategohi le Dim 28 Juin 2020 - 0:05

Et oui et oui c'est toute une histoire de correspondances^^
Bon courrage.


Dernière édition par Kategohi le Dim 28 Juin 2020 - 6:50, édité 1 fois
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 6883
Date d'inscription : 13/08/2013
Age : 42
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ Empty Re: Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ

Message  Ryo Sakazaki le Dim 28 Juin 2020 - 0:58

Si tu arrives à le réparer il reviendra de loin ce slot MVS. silent

Bon courage.Wink

_________________
Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ 449214ryo2
_________________
Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ 894779697231userbar

Administrateur sur Neo-Geo System

Je réalise des converts AES/MVS, programmation d'eproms, bios, etc...
Ryo Sakazaki
Ryo Sakazaki
Admin

Système(s) : AES Jap, MVS MV-2F
Messages : 14585
Date d'inscription : 15/10/2011
Age : 45
Localisation : Dept 91

Revenir en haut Aller en bas

Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ Empty Re: Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ

Message  clemexploration le Mar 30 Juin 2020 - 11:07

Bonjour à tous,

j'ai fais les ponts (ou pontage je sais pas), j'ai reçu les rams, je les ai installées sur les port tulipes...

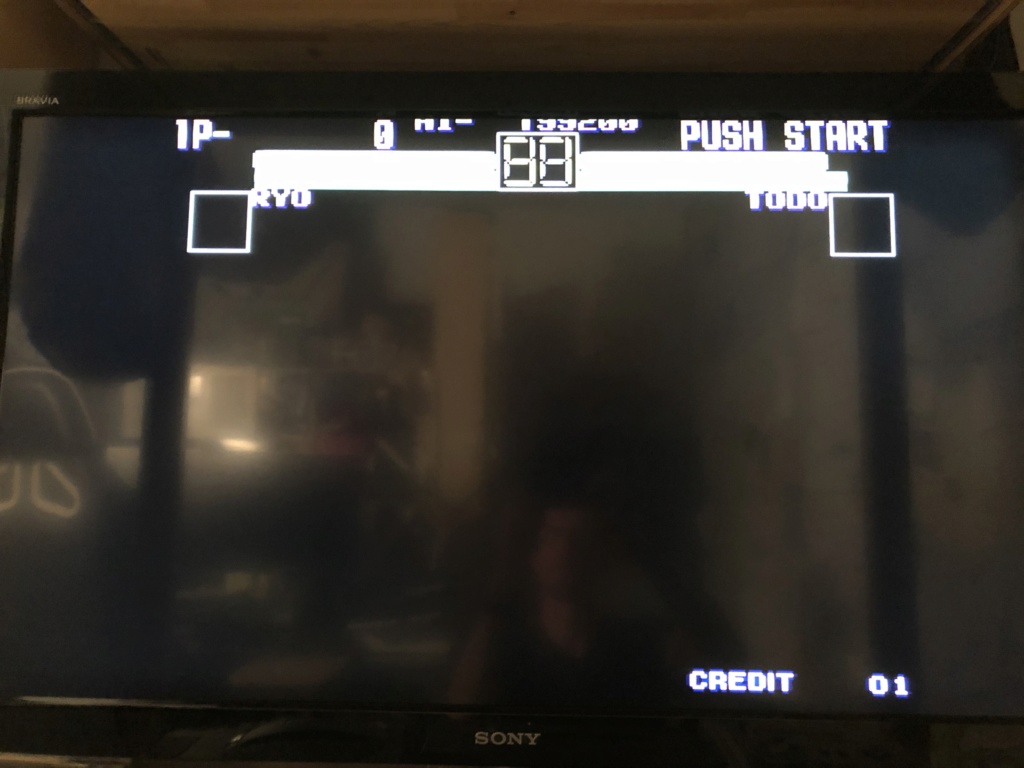

Mais y'a encore un truc qui ne va pas...
Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ Img_7515
Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ Img_7514
Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ Img_7610

Mad

C'est pas gagné, en plus j'ai découvert une autre boulette sur deux pattes d'un autre composant. On dirait que le slot a été entreposé dans un garage ou quelqu'un a fait de la soudure à l'arc juste au dessus. Crying or Very sad

Bref, vu les images et d’après de ce que j'ai compris, cela pourrait venir des pistes des RAM 7 et 8... hypno
Je vais vérifier ça quand j'aurai un moment.
Bien sûr si vous avec d'autres "pistes" sans mauvais jeu de mots Laughing , je suis preneur.

clemexploration
Nouvelle recrue
Nouvelle recrue

Système(s) : Megadrive, Dreamcast, Super Ni
Messages : 31
Date d'inscription : 23/06/2020
Age : 41

Revenir en haut Aller en bas

Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ Empty Re: Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ

Message  onels4 le Mar 30 Juin 2020 - 11:19

Le fil orange, c'est pour relier à une patte du chip ? Parce que là c'est... gros.
Si tu as du flux, tout va s'arranger. Wink
onels4
onels4
1000 Mega Shock
1000 Mega Shock

Système(s) : AES
Messages : 3602
Date d'inscription : 27/06/2017
Age : 39
Localisation : Paris

Revenir en haut Aller en bas

Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ Empty Re: Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ

Message  ShinTok30 le Mar 30 Juin 2020 - 11:41

As tu inspecté les pattes du lspc2 à la loupe?
Sur ta photo ces 2 pattes on l'air suspecte aussi (141 et 172)

Bon courage et bravo si tu arrive a le sauver.

Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ Img_7510
ShinTok30
ShinTok30
Combo maker
Combo maker

Système(s) : MVS,NGPC
Messages : 925
Date d'inscription : 16/11/2018

Revenir en haut Aller en bas

Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ Empty Re: Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ

Message  clemexploration le Mer 1 Juil 2020 - 13:43

Bonjour ShinTok30,

Merci pour ton attention !!
J’ai vérifié les deux pin en question et rien d’anormal (avec le multimètre).

J’ai un peu avancé, maintenant j’ai une erreur avec le bios d’origine:
Video Ram Error
Adress 00008000 write 0000 read 0044

D’après ce que j’ai compris cela viens des fast video ram.
Mais je viens d’en mettre des nouvelles...sur des supports.
Je suppose qu’il y’a un mauvais contact quelque part 😭.

Si vous avez des idées, je suis toujours preneur !!

À plus tard et merci à tous pour vos encouragements et conseils !!

clemexploration
Nouvelle recrue
Nouvelle recrue

Système(s) : Megadrive, Dreamcast, Super Ni
Messages : 31
Date d'inscription : 23/06/2020
Age : 41

Revenir en haut Aller en bas

Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ Empty Re: Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ

Message  Blackbird le Mer 1 Juil 2020 - 22:59

Salut
Re vérifié toutes les pistes au multi ou peut-être ram neuve hs c’est rare mais dans le doute...
Pas de contact soudures entre les pattes des supports ? enlève les ram test au multi.
Envois des photos nette des supports/soudures et fast ram si tu peux car ça a l’air un peu cradouille autour des supports tulipe.
A+
Blackbird
Blackbird
Adepte du stick
Adepte du stick

Messages : 128
Date d'inscription : 25/01/2020

Revenir en haut Aller en bas

Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ Empty Re: Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ

Message  clemexploration le Lun 6 Juil 2020 - 22:13

Tout d'abord je tiens à remercier tous ceux qui répondent à ce post!!!

quelques nouvelles de mes avancements:

J'ai vérifié toutes les pistes des deux ram (7 et Cool. La liaison entre les deux pates 4 de chaques ram était coupée.
J'ai ponté :
Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ Img_7611

Je n'ai plus d'erreur de ram vidéo au démarrage avec le bios d'origine cheers
mais...car il y a un mais, je n'ai pas le logo neo geo au démarrage :

Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ Img_7612

Je n'ai pas les sprites, j'ai le son, mais que les éléments non animés voici deux exemples, l'un avec street slam et l'autre avec art of fighting.

Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ Img_7616

Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ Img_7614
Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ Img_7615


Si vous avez des idées, je suis preneur!! Crying or Very sad
Je vais continuer à cherche les pistes potentiellement coupées...

je vous tiendrais au courant!!

Bonne soirée à tous

clemexploration
Nouvelle recrue
Nouvelle recrue

Système(s) : Megadrive, Dreamcast, Super Ni
Messages : 31
Date d'inscription : 23/06/2020
Age : 41

Revenir en haut Aller en bas

Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ Empty Re: Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ

Message  YaYaLanD le Lun 6 Juil 2020 - 22:26

Tu tiens le bon bout, accroches toi !
YaYaLanD
YaYaLanD
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS MV-1
Messages : 4539
Date d'inscription : 10/10/2019
Age : 43
Localisation : Dijon

Revenir en haut Aller en bas

Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ Empty Re: Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ

Message  ShinTok30 le Mar 7 Juil 2020 - 10:57

Tu arrives a peu prés aux même stade que un slot que j'avais essayé de dépanner l'an dernier.

https://www.neogeo-system.com/t9139-probleme-slot-mv1fzs

Je penses que defalt et davlar avaient la solution mais j'ai pas eu la motivation d'aller plus loin.

defalt a écrit:Probleme sur les sprites. Faut vérifier le bus P ligne par ligne depuis le port cartouche jusqu'a la fin du tracé puis patcher la(les) ligne qui merde https://wiki.neogeodev.org/index.php?title=P_bus

davlar a écrit:Ça ne  viendrait pas plutot de probleme de pistes entre la cartouche et le chip graphique ? Au niveau demultiplexage des graphics ? Apres je dis ça mais je n'ai jamais eu ce probleme.

C'est hyper condensé sur ces mobo contrairement aux autres modèles plus larges, donc super chiant pour retracer/verifier les pistes.

Faible comme je suis  Embarassed  j'ai préféré le gardé en slot donneur.
ShinTok30
ShinTok30
Combo maker
Combo maker

Système(s) : MVS,NGPC
Messages : 925
Date d'inscription : 16/11/2018

Revenir en haut Aller en bas

Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ Empty Re: Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ

Message  Blackbird le Mar 7 Juil 2020 - 20:51

Salut clem
Les pistes entre les ram ;-)
Le pontage tu peux le faire derrière la carte mère ce seras plus propre.
Comme dit yayaland tu es sur le bon chemin .
vérifie les pistes la bonne nouvelle c’est qu’il y’a encore de la vie dans ce petit slot !
A bientôt


Blackbird
Blackbird
Adepte du stick
Adepte du stick

Messages : 128
Date d'inscription : 25/01/2020

Revenir en haut Aller en bas

Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ Empty Re: Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ

Message  clemexploration le Jeu 9 Juil 2020 - 13:18

Merci les gars pour vos réponse et votre soutien !!

J’ai fait une bêtise sur plusieurs pattes du LSPC2.
Deux étaient soudées ensemble par une autre « boulette », et en voulant la décoller, j’ai abîmé une des deux pattes 😞.
Bref, il respire encore mais rien n’est encore gagné.

Pour info, entre temps j’ai reçu un slot que j’avais commander sur aliexpress au cas où je ne parviendrai pas à réparer celui-ci (30€ avec le port). Donc je peux jouer quand même !!🥳

Je vous tiens au courant de mes avancées !!
A+

clemexploration
Nouvelle recrue
Nouvelle recrue

Système(s) : Megadrive, Dreamcast, Super Ni
Messages : 31
Date d'inscription : 23/06/2020
Age : 41

Revenir en haut Aller en bas

Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ Empty Re: Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ

Message  davlar le Jeu 9 Juil 2020 - 19:04

ShinTok30 a écrit:Tu arrives a peu prés aux même stade que un slot que j'avais essayé de dépanner l'an dernier.

https://www.neogeo-system.com/t9139-probleme-slot-mv1fzs

Je penses que defalt et davlar avaient la solution mais j'ai pas eu la motivation d'aller plus loin.

defalt a écrit:Probleme sur les sprites. Faut vérifier le bus P ligne par ligne depuis le port cartouche jusqu'a la fin du tracé puis patcher la(les) ligne qui merde https://wiki.neogeodev.org/index.php?title=P_bus

davlar a écrit:Ça ne  viendrait pas plutot de probleme de pistes entre la cartouche et le chip graphique ? Au niveau demultiplexage des graphics ? Apres je dis ça mais je n'ai jamais eu ce probleme.

C'est hyper condensé sur ces mobo contrairement aux autres modèles plus larges, donc super chiant pour retracer/verifier les pistes.

Faible comme je suis  Embarassed  j'ai préféré le gardé en slot donneur.

Il est beau ce topic, bravo Clem, de tout coeur avec toi !
davlar
davlar
1000 Mega Shock
1000 Mega Shock

Système(s) : MV1A; AES 3.6; atomiswave
Messages : 3063
Date d'inscription : 29/11/2014
Age : 39
Localisation : Rennes

Revenir en haut Aller en bas

Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ Empty Re: Besoin d'aide pour ponter deux trois piste slot MVS MV1FZ

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
