Soucis affichage SLOT MV1-FZ

4 participants

Aller en bas

Soucis affichage SLOT MV1-FZ Empty Soucis affichage SLOT MV1-FZ

Message  Ptchnk Lun 15 Juin 2020 - 18:35

J'ai un slot qui avait un souci de Backup Ram au démarrage. Après avoir monté le Bios de diagnostique (v0.19) et remplacer le CI 74HC32 qui pilote les backup rams, le slot passe les tests du DiagBios et m'affiche bien la crosshatch si je ne mets pas de jeu.

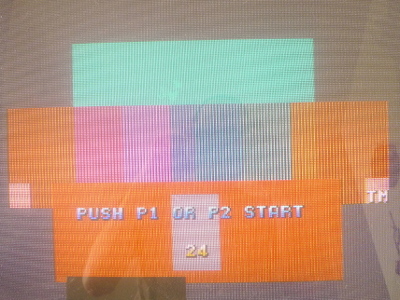

Si je mets un jeu, celui-ci boot normalement mais les graphismes ne s'affichent pas correctement. Le jeu répond normalement, j'ai bien les musiques, les bruitages et les textes. Mais le contenu des tuiles de background et des sprites ne s'affiche pas. J'ai juste des gros carrés colorés à la place.

Soucis affichage SLOT MV1-FZ Slot111

Soucis affichage SLOT MV1-FZ Slot311


Le pb ne vient pas de la cartouche qui fonctionne bien sur d'autres slots.

Autre souci, le bouton B du joueur 2 est toujours actif. J'ai vérifié les continuité du peigne jusqu'à la puce sur la CM et c'est OK.

Quelques parties du slot devrait inspecter au vu des bugs décrits ci-dessus?


Dernière édition par Ptchnk le Lun 15 Juin 2020 - 21:45, édité 2 fois
Ptchnk
Ptchnk
Adepte du stick
Adepte du stick

Système(s) : MVS, Coregrafx, PCE-DUO, RPI2J
Messages : 259
Date d'inscription : 04/05/2020
Age : 46

Revenir en haut Aller en bas

Soucis affichage SLOT MV1-FZ Empty Re: Soucis affichage SLOT MV1-FZ

Message  kazki Lun 15 Juin 2020 - 20:01

salut ptchnk t'as une photo du phénomène ?

ça peut venir des vram comme ça peut venir du neo ZMC
j'avais un Slot 2 texte et musique ok mais qui m'affiche des carrés au lieu des sprites c'était des carrés : changé NEO ZMC + 2 neo 257 dont la pile qui avait coulé a causé des dégats, merci à Rom1 de NA et à Furrtek pour avoir concu les Neo 257 de rechange Smile
kazki
kazki
1000 Mega Shock
1000 Mega Shock

Système(s) : AES MVS PGM CPS2 NAOMI
Messages : 8580
Date d'inscription : 22/10/2018

Revenir en haut Aller en bas

Soucis affichage SLOT MV1-FZ Empty Re: Soucis affichage SLOT MV1-FZ

Message  Kategohi Lun 15 Juin 2020 - 20:13

Oui ça peut venir de pleins de trucs .
Video explicative sera la bienvenue.
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/jap et Korea!!!
Messages : 8495
Date d'inscription : 13/08/2013
Age : 46
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Soucis affichage SLOT MV1-FZ Empty Re: Soucis affichage SLOT MV1-FZ

Message  Ptchnk Lun 15 Juin 2020 - 21:48

MAJ photos du bugs.

@kakzi: cela ressemble effectivement bcp à ce que tu décris. Je vais retester les VRAM avec le bios de diagnostique mais il me semblait que le slot passait tous les tests.

J'ai quelques zmc en rab pour des réparations de cartouches. Ce sont les mêmes?


Dernière édition par Ptchnk le Lun 15 Juin 2020 - 23:57, édité 1 fois
Ptchnk
Ptchnk
Adepte du stick
Adepte du stick

Système(s) : MVS, Coregrafx, PCE-DUO, RPI2J
Messages : 259
Date d'inscription : 04/05/2020
Age : 46

Revenir en haut Aller en bas

Soucis affichage SLOT MV1-FZ Empty Re: Soucis affichage SLOT MV1-FZ

Message  kazki Lun 15 Juin 2020 - 21:55

Voici ce que j’avais sur mon slot 2 qui déconnait

Là c’etait Garou MOTW
Soucis affichage SLOT MV1-FZ 27427910
Soucis affichage SLOT MV1-FZ 7360ba10

Ca y ressemble fort et idem, mon bios diag me disait ok vram et tout
J’ai finalement confié à un spécialiste qui a diagnostiqué neo-zmc + les neo 257

Voila les pieces hs qui m’ont été rendues
Soucis affichage SLOT MV1-FZ 2d4a1810


Dernière édition par kazki le Lun 15 Juin 2020 - 21:58, édité 1 fois
kazki
kazki
1000 Mega Shock
1000 Mega Shock

Système(s) : AES MVS PGM CPS2 NAOMI
Messages : 8580
Date d'inscription : 22/10/2018

Revenir en haut Aller en bas

Soucis affichage SLOT MV1-FZ Empty Re: Soucis affichage SLOT MV1-FZ

Message  Kategohi Lun 15 Juin 2020 - 21:56

C'est pas mal on dirais un jeu atari 2600 Laughing
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/jap et Korea!!!
Messages : 8495
Date d'inscription : 13/08/2013
Age : 46
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Soucis affichage SLOT MV1-FZ Empty Re: Soucis affichage SLOT MV1-FZ

Message  kazki Lun 15 Juin 2020 - 22:04

si besoin de VRAM je viens d'en recevoir une petite dizaine Wink
kazki
kazki
1000 Mega Shock
1000 Mega Shock

Système(s) : AES MVS PGM CPS2 NAOMI
Messages : 8580
Date d'inscription : 22/10/2018

Revenir en haut Aller en bas

Soucis affichage SLOT MV1-FZ Empty Re: Soucis affichage SLOT MV1-FZ

Message  ShinTok30 Lun 15 Juin 2020 - 22:15

Ptchnk a écrit:

Autre souci, le bouton B du joueur 2 est toujours actif. J'ai vérifié les continuité du peigne jusqu'à la puce sur la CM et c'est OK.

Quelques parties du slot devrait inspecter au vu des bugs décrits ci-dessus?

J'ai eu un soucis similaire, j'ai pas cherché midi quatorze heure  What a Face , j'ai changé le chip qui s'occupe entre autre des inputs players (NEO-C1) et tout est rentré dans l'ordre.

Si le chip est ok, checker les pistes qui partent du NEO-C1

https://wiki.neogeodev.org/index.php?title=NEO-C1
ShinTok30
ShinTok30
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS,NGPC
Messages : 1104
Date d'inscription : 16/11/2018

Revenir en haut Aller en bas

Soucis affichage SLOT MV1-FZ Empty Re: Soucis affichage SLOT MV1-FZ

Message  Ptchnk Mar 16 Juin 2020 - 0:12

kazki a écrit:si besoin de VRAM je viens d'en recevoir une petite dizaine Wink

J'ai des High VRAM en stock. J'avais un souci de "Video Ram Error" sur un slot il y a qq années. Pour les Low VRAM, je devrais en recevoir quelques unes d'ici quelques jours. Ce sont les mêmes que les WRAM et les BRAM il me semble sur ce slot.

Par contre pour si souci de NEO-ZMC2, ça je ne vais pas avoir sous la main.


ShinTok30 a écrit:J'ai eu un soucis similaire, j'ai pas cherché midi quatorze heure What a Face , j'ai changé le chip qui s'occupe entre autre des inputs players (NEO-C1) et tout est rentré dans l'ordre.

Si le chip est ok, checker les pistes qui partent du NEO-C1

La continuité est bonne du peigne jqau NEO-C1 pour le bouton en question. Je regardais les pistes dans cette zone.

Je dois récup un slot HS dans quelques jours (bouillie de pixel). Il pourra servir de donneur au cas où.
Ptchnk
Ptchnk
Adepte du stick
Adepte du stick

Système(s) : MVS, Coregrafx, PCE-DUO, RPI2J
Messages : 259
Date d'inscription : 04/05/2020
Age : 46

Revenir en haut Aller en bas

Soucis affichage SLOT MV1-FZ Empty Re: Soucis affichage SLOT MV1-FZ

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas
