Slot MVS SCART--> VGA ou S-video

Aller en bas

Slot MVS SCART--> VGA ou S-video Empty Slot MVS SCART--> VGA ou S-video

Message  KingKK le Mar 21 Avr 2020 - 15:46

Bonjour à tous,

J'ai récemment décidé de me lancé sur un slot mvs après avoir vu passer une belle offre sur internet. Board que je ne maîtrise pas du tout !

Et avant d'investir dans une platine crt car cela faisait trop d'inconnues, j'aimerais brancher le tout sur un écran VGA. Oui oui oui c'est mal, mais chaque chose en son temp.

Pour les puristes j'ai au moins gardé le format 4/3 !

Voici la liste de mon materiel:

  • Slot MVS 1FZ (+ Unibios V3.0)
  • Cartouche 161 in 1
  • Supergun SmallCab Deluxe (v2.2)
  • Moniteur 4:3 20" Dell UltraSharp 2007FPB

Slot MVS SCART--> VGA ou S-video Slot_m10


Côté connectiques pour l'écran voila ce que j'ai :


Slot MVS SCART--> VGA ou S-video Conect10

Du coup, j'essais en vain de convertir mon signal vidéo en S-video ou VGA.

Pour cela, j'ai pluggé un Supergun smallcab puis testé un :

  • SCART vers VGA
  • SCART vers s-video

Mais rien n'a marché...

Peut être que ces questions ont déjà été posées, mais j'ai fait ma recherche sur le site et pas trouvé d'infos concises et précises.

J'ai tout pour souder, bricoler ou autre. Je suis donc preneur de tous conseils.  Very Happy

Merci,

Bonne journée et bon jeu à tous!
KingKK
KingKK
Nouvelle recrue
Nouvelle recrue

Système(s) : Borne style mvs, SLOT1FZ
Messages : 10
Date d'inscription : 20/04/2020
Age : 31
Localisation : Paris

http://www.artcade.fr

Revenir en haut Aller en bas

Slot MVS SCART--> VGA ou S-video Empty Re: Slot MVS SCART--> VGA ou S-video

Message  YaYaLanD le Mar 21 Avr 2020 - 16:49

Le mieux serait de passer par un GBS8200 pour sortir en vga. Oublie le svideo, c’est de la merde en boîte.
Soit ton supergun te propose un branchement RGBS et là tu sort direct vers le GBS... soit cela ne le propose pas et là, tu te repiques direct sur ton jamma avec 4 fils pour alimenter en signal vidéo ton GBS.
YaYaLanD
YaYaLanD
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS MV-1
Messages : 3547
Date d'inscription : 10/10/2019
Age : 43
Localisation : Dijon

Revenir en haut Aller en bas

Slot MVS SCART--> VGA ou S-video Empty Re: Slot MVS SCART--> VGA ou S-video

Message  KingKK le Mar 21 Avr 2020 - 17:06

Ok c'est plus clair. Merci @Yaya !
KingKK
KingKK
Nouvelle recrue
Nouvelle recrue

Système(s) : Borne style mvs, SLOT1FZ
Messages : 10
Date d'inscription : 20/04/2020
Age : 31
Localisation : Paris

http://www.artcade.fr

Revenir en haut Aller en bas

Slot MVS SCART--> VGA ou S-video Empty Re: Slot MVS SCART--> VGA ou S-video

Message  YaYaLanD le Mar 21 Avr 2020 - 17:12

Smallcab dis que ca sort du RGB... tu as une photo de très près du supergun parce que franchement, là dessus, smallcab ils ne savent pas vendre Smile
YaYaLanD
YaYaLanD
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS MV-1
Messages : 3547
Date d'inscription : 10/10/2019
Age : 43
Localisation : Dijon

Revenir en haut Aller en bas

Slot MVS SCART--> VGA ou S-video Empty Re: Slot MVS SCART--> VGA ou S-video

Message  kazki le Mar 21 Avr 2020 - 22:10

en meme temps vouloir sortir du svideo en partant d'un signal RGBs c'était couru d'avance que ça ne marcherait pas, tout comme si on essaie de brancher en composite depuis un slot ...

Question c'est pour ton site ou ton usage perso ?
kazki
kazki
1000 Mega Shock
1000 Mega Shock

Système(s) : AES MVS PCE SFC MD SWITCH PGM
Messages : 3665
Date d'inscription : 22/10/2018

Revenir en haut Aller en bas

Slot MVS SCART--> VGA ou S-video Empty Re: Slot MVS SCART--> VGA ou S-video

Message  KingKK le Mer 22 Avr 2020 - 10:14

YaYaLanD a écrit:Smallcab dis que ca sort du RGB... tu as une photo de très près du supergun parce que franchement, là dessus, smallcab ils ne savent pas vendre Smile

Nan nan, le Supergun ne sort que du SCART. C'est moi qui ensuite convertit le signal avec un adaptateur RGB/S-video.

J'aurais tenté !


Dernière édition par KingKK le Mer 22 Avr 2020 - 10:25, édité 1 fois
KingKK
KingKK
Nouvelle recrue
Nouvelle recrue

Système(s) : Borne style mvs, SLOT1FZ
Messages : 10
Date d'inscription : 20/04/2020
Age : 31
Localisation : Paris

http://www.artcade.fr

Revenir en haut Aller en bas

Slot MVS SCART--> VGA ou S-video Empty Re: Slot MVS SCART--> VGA ou S-video

Message  YaYaLanD le Mer 22 Avr 2020 - 10:17

Tu n’as pas d’autres connecteurs pour la vidéo ? Je vous pleins de borniers sur la photo du site web mais c’est bête, il n’y a même pas de description ni de schéma de leur bordel, c’est pas du tout vendeur...
Si je demande c’est parce que tu peux te repiquer dans un bornier si il y en a un pour chopper le signal RGBS et l’injecter directement sur le GBS82000
YaYaLanD
YaYaLanD
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS MV-1
Messages : 3547
Date d'inscription : 10/10/2019
Age : 43
Localisation : Dijon

Revenir en haut Aller en bas

Slot MVS SCART--> VGA ou S-video Empty Re: Slot MVS SCART--> VGA ou S-video

Message  KingKK le Mer 22 Avr 2020 - 11:41

YaYaLanD a écrit:Tu n’as pas d’autres connecteurs pour la vidéo ? Je vous pleins de borniers sur la photo du site web mais c’est bête, il n’y a même pas de description ni de schéma de leur bordel, c’est pas du tout vendeur...
Si je demande c’est parce que tu peux te repiquer dans un bornier si il y en a un pour chopper le signal RGBS et l’injecter directement sur le GBS82000

Sur ce Supergun, non il n'y a pas de signal RGBS. Mais ce n'est pas grave. Je vais me faire un petit connecteur JAMMA classique dont le RGBS ira sur une carte GBS82000 qui coute 3x rien soit dit en passant !
KingKK
KingKK
Nouvelle recrue
Nouvelle recrue

Système(s) : Borne style mvs, SLOT1FZ
Messages : 10
Date d'inscription : 20/04/2020
Age : 31
Localisation : Paris

http://www.artcade.fr

Revenir en haut Aller en bas

Slot MVS SCART--> VGA ou S-video Empty Re: Slot MVS SCART--> VGA ou S-video

Message  YaYaLanD le Mer 22 Avr 2020 - 12:31

Tu peux aussi souder tes fils directement sous la prise peritel, tu as besoin juste de repérer les 4 fils du RGBS.
YaYaLanD
YaYaLanD
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS MV-1
Messages : 3547
Date d'inscription : 10/10/2019
Age : 43
Localisation : Dijon

Revenir en haut Aller en bas

Slot MVS SCART--> VGA ou S-video Empty Re: Slot MVS SCART--> VGA ou S-video

Message  YaYaLanD le Mer 22 Avr 2020 - 12:32

Slot MVS SCART--> VGA ou S-video Cea1f910

Tu as besoin des pins 7/11/15/19
YaYaLanD
YaYaLanD
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS MV-1
Messages : 3547
Date d'inscription : 10/10/2019
Age : 43
Localisation : Dijon

Revenir en haut Aller en bas

Slot MVS SCART--> VGA ou S-video Empty Re: Slot MVS SCART--> VGA ou S-video

Message  ShinTok30 le Mer 22 Avr 2020 - 13:06

KingKK a écrit:
Sur ce Supergun, non il n'y a pas de signal RGBS. Mais ce n'est pas grave. Je vais me faire un petit connecteur JAMMA classique dont le RGBS ira sur une carte GBS82000 qui coute 3x rien soit dit en passant !

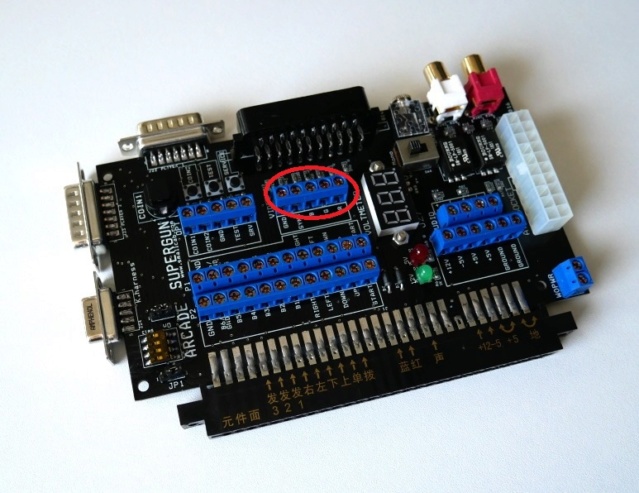

Tu es sur tu n'a pas de bornier avec les signaux RGBS?
J'ai eu l'ancienne version, le bornier été présent ca serait étonnant qu'il l'ai viré sur le nouveau modèle, sur la photo du supergun v2 sur leur FB on vois bien le bornier en question scratch

Slot MVS SCART--> VGA ou S-video 67796910
ShinTok30
ShinTok30
Combo maker
Combo maker

Système(s) : MVS,NGPC
Messages : 891
Date d'inscription : 16/11/2018

Revenir en haut Aller en bas

Slot MVS SCART--> VGA ou S-video Empty Re: Slot MVS SCART--> VGA ou S-video

Message  YaYaLanD le Mer 22 Avr 2020 - 13:35

Ben voilà, ils ont pensé au petit détail qui va bien mrgreen

Donc tu cables tes fils de là vers le connecteur sur le GBS8200



Slot MVS SCART--> VGA ou S-video B0999310

Tu te cables sur le port EGA/CGA super
YaYaLanD
YaYaLanD
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS MV-1
Messages : 3547
Date d'inscription : 10/10/2019
Age : 43
Localisation : Dijon

Revenir en haut Aller en bas

Slot MVS SCART--> VGA ou S-video Empty Re: Slot MVS SCART--> VGA ou S-video

Message  KingKK le Mer 22 Avr 2020 - 13:55

Merci les gars !! Je vais double checker ca !!

Et merci pour les tips et le schema péritel super
KingKK
KingKK
Nouvelle recrue
Nouvelle recrue

Système(s) : Borne style mvs, SLOT1FZ
Messages : 10
Date d'inscription : 20/04/2020
Age : 31
Localisation : Paris

http://www.artcade.fr

Revenir en haut Aller en bas

Slot MVS SCART--> VGA ou S-video Empty Got it working !!

Message  KingKK le Ven 8 Mai 2020 - 23:28

Merci pour vos conseils ! Pour le moment j'utilise un super gun mais pas ultra utile avec la config actuelle. Je vais me souder un petit harnais jama.

Slot MVS SCART--> VGA ou S-video Whatsa11
