Probleme Neo geo AES - Page 2 Empty Re: Probleme Neo geo AES

Message  Kategohi Mar 14 Jan 2020 - 11:27

Il faut faire les continuités au multi pas a l'oeil Laughing
Vérifie bien les correspondances entre le 68000 et le bios et là tu sera pas déçus Wink
Ça se trouve ça fait 20 ans qu'elle a ce défaut.

Les work rams sont montées en parallèle a gauche a coté du yamaha ym2610
Ça comunique aussi avec le cpu qui lui boot le programme du bios.


Dernière édition par Kategohi le Mar 14 Jan 2020 - 11:31, édité 3 fois
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/jap et Korea!!!
Messages : 8488
Date d'inscription : 13/08/2013
Age : 45
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Probleme Neo geo AES - Page 2 Empty Re: Probleme Neo geo AES

Message  jeep-c Mar 14 Jan 2020 - 11:27

Au moins tu connais ton planning pour ce soir!
jeep-c
jeep-c
Adepte du stick
Adepte du stick

Système(s) : SNK MV4F (Slot 4 cartouches)
Messages : 185
Date d'inscription : 08/12/2019
Localisation : Grand Est

Revenir en haut Aller en bas

Probleme Neo geo AES - Page 2 Empty Re: Probleme Neo geo AES

Message  Axelerotron77 Mar 14 Jan 2020 - 12:33

jeep-c a écrit:Au moins tu connais ton planning pour ce soir!
aha c'est clair !
Cependant j'ai déjà commencé:
Donc
-test liaisons entre CPU 68K et Bios (SP1) de A1 à A16 : OK
-test liaisons entre CPU 68K et RAM (2xCXK58257AM-12L sur la rev 3-5/ V1 et V2) de A1 à A15 : OK
-test liaisons entre CPU 68K et NEO-C1 de A17 à A 21: OK
-test liaisons entre CPU 68K et RAM V1 V2 de D0 à D15 : OK
on continue... study


Dernière édition par Axelerotron77 le Mar 14 Jan 2020 - 17:33, édité 1 fois
Axelerotron77
Axelerotron77
Nouvelle recrue
Nouvelle recrue

Système(s) : SNES, MD2, Mega CD 2, N64, NEO
Messages : 44
Date d'inscription : 12/01/2020
Age : 43
Localisation : 77

Revenir en haut Aller en bas

Probleme Neo geo AES - Page 2 Empty Re: Probleme Neo geo AES

Message  SHIN NIHON KIKAKU 1973 Mar 14 Jan 2020 - 12:59

Sur ma neogeo j'ai erreur work ram
Quand insert samurai spirits 4 3 kof 96 97 98 ect...

pour kof 95 ffsp ss12 ect... Sa fonctionne nickel.

J'avais contacté toutes les boutiques qui répare les consoles rétro à l'époque

Avec des tonnes de photos de la cm

Ont ma dit plein de trucs différents
Il faut changer le bios ect...

Du coup j'ai passé des nuits blanches à comprendre pourquoi sa fonctionne pas nettoyage le panier la cm.

Au vinaigre blanc et un soire je nettoye avec du lave vitre est sa fonctionne  affraid
De que sa sèche sa fonctionne plus

Je t'est des zones avec le lave vitre et je remarque que au dos du papier sa fonctionne.

Après je prends une pointe en fer je fais contact avec sur un point de soudure et sa fonctionne

J'ai fait faire le point de soudure et plus de problème

( c'est une soudures sèche)

Je connais rien en électronique j'ai réussi à la réparé avec de technique de kamikazes


Parfois c'est des trucs tout con.

En espérant que tu trouves ta panne
SHIN NIHON KIKAKU 1973
SHIN NIHON KIKAKU 1973
1000 Mega Shock
1000 Mega Shock

Système(s) : neogeo aes , sega saturn , dre
Messages : 10492
Date d'inscription : 09/10/2015
Localisation : ici et ailleurs

Revenir en haut Aller en bas

Probleme Neo geo AES - Page 2 Empty Re: Probleme Neo geo AES

Message  Kategohi Mar 14 Jan 2020 - 13:27

Parceque tu as une piste coupé a qq part shin.
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/jap et Korea!!!
Messages : 8488
Date d'inscription : 13/08/2013
Age : 45
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Probleme Neo geo AES - Page 2 Empty Re: Probleme Neo geo AES

Message  SHIN NIHON KIKAKU 1973 Mar 14 Jan 2020 - 13:34

Nom c'était juste un manque d'étain
Rien de plus sur une soudures au dos du panier.

J'aurais été inscrit ici à l'époque j'en suis sûr que tu aurais vue sa rapidement

Il plus de 15 ans j'ai résolu se problème
SHIN NIHON KIKAKU 1973
SHIN NIHON KIKAKU 1973
1000 Mega Shock
1000 Mega Shock

Système(s) : neogeo aes , sega saturn , dre
Messages : 10492
Date d'inscription : 09/10/2015
Localisation : ici et ailleurs

Revenir en haut Aller en bas

Probleme Neo geo AES - Page 2 Empty Re: Probleme Neo geo AES

Message  Axelerotron77 Mar 14 Jan 2020 - 18:14

bon j'ai édité le post précédent pour MAJ des liaisons testées, mais j'arrive pas à trouver les liaisons D0 à D15 du CPU qui vont sur le SP1 scratch
Axelerotron77
Axelerotron77
Nouvelle recrue
Nouvelle recrue

Système(s) : SNES, MD2, Mega CD 2, N64, NEO
Messages : 44
Date d'inscription : 12/01/2020
Age : 43
Localisation : 77

Revenir en haut Aller en bas

Probleme Neo geo AES - Page 2 Empty Re: Probleme Neo geo AES

Message  SHIN NIHON KIKAKU 1973 Mar 14 Jan 2020 - 18:31

Tiens ta regarder du côté du connecteur carte mémoire peut être un pins tordu qui fait contact avec un autre sait ont jamais
SHIN NIHON KIKAKU 1973
SHIN NIHON KIKAKU 1973
1000 Mega Shock
1000 Mega Shock

Système(s) : neogeo aes , sega saturn , dre
Messages : 10492
Date d'inscription : 09/10/2015
Localisation : ici et ailleurs

Revenir en haut Aller en bas

Probleme Neo geo AES - Page 2 Empty Re: Probleme Neo geo AES

Message  Axelerotron77 Mar 14 Jan 2020 - 18:36

vérifié et ils sont bien droit
Axelerotron77
Axelerotron77
Nouvelle recrue
Nouvelle recrue

Système(s) : SNES, MD2, Mega CD 2, N64, NEO
Messages : 44
Date d'inscription : 12/01/2020
Age : 43
Localisation : 77

Revenir en haut Aller en bas

Probleme Neo geo AES - Page 2 Empty Re: Probleme Neo geo AES

Message  jeep-c Mer 15 Jan 2020 - 10:55

Arf oui faudrait trouver la doc technique...
Je connais une personne qui avait dessoude les deux composants pour tester les continuités car les pistes passaient en dessous et galère à trouver...
Surtout, prends ton temps, ne t’énerve pas et quand tu sens que tu risque du aller trop fort fait une pause ou reprend le lendemain... perso ça m’a déjà aidé!
jeep-c
jeep-c
Adepte du stick
Adepte du stick

Système(s) : SNK MV4F (Slot 4 cartouches)
Messages : 185
Date d'inscription : 08/12/2019
Localisation : Grand Est

Revenir en haut Aller en bas

Probleme Neo geo AES - Page 2 Empty Re: Probleme Neo geo AES

Message  Axelerotron77 Mer 15 Jan 2020 - 14:59

je crois que j'ai trouvé la panne hum

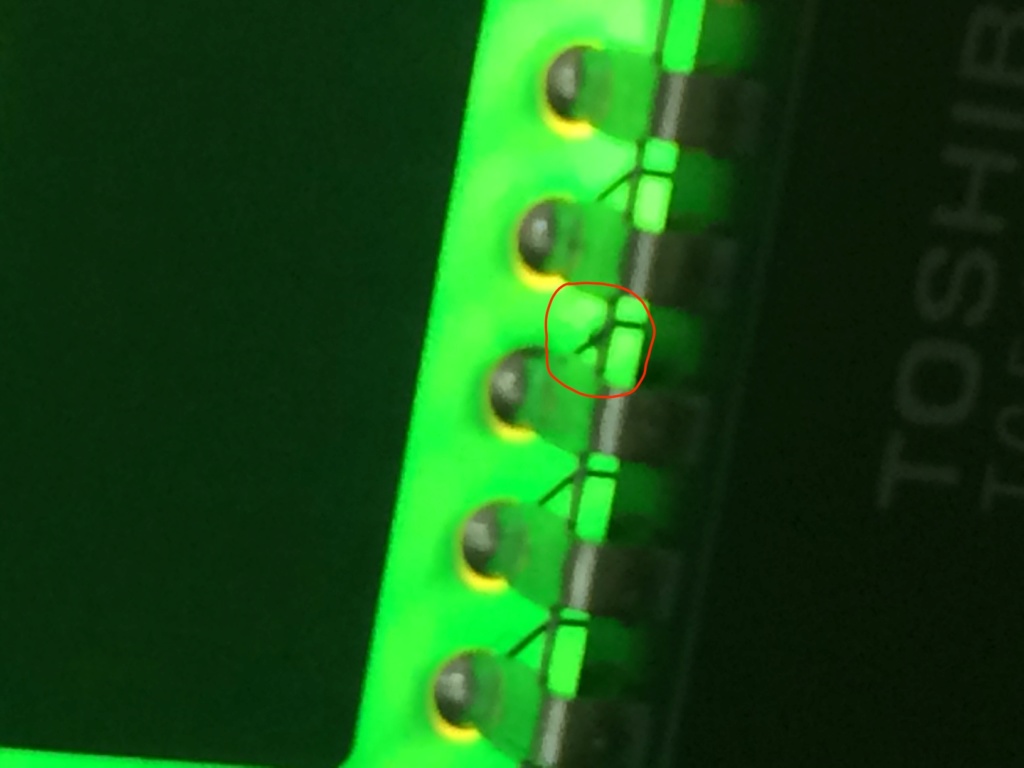

je n'ai pas la liaison entre le bios, le NEO-EO et le 68K, la liaison A13 est coupée entre le NEO-EO et le bios;
et franchement la coupure était bien cachée sous la puce du bios ninja
Probleme Neo geo AES - Page 2 Piste_10

du coup j'ai strappé pour rétablir la liaison et voila ce que ca donne maintenant:


il y a toujours l’écran vert bizarre au démarrage et puis ça passe blanc et puis bleu, c'est normal docteurs?
En tout cas le watchdog est allé se couché dans son panier!
Axelerotron77
Axelerotron77
Nouvelle recrue
Nouvelle recrue

Système(s) : SNES, MD2, Mega CD 2, N64, NEO
Messages : 44
Date d'inscription : 12/01/2020
Age : 43
Localisation : 77

Revenir en haut Aller en bas

Probleme Neo geo AES - Page 2 Empty Re: Probleme Neo geo AES

Message  kazki Mer 15 Jan 2020 - 15:14

L’ecran bizzare avec plein de petits carrés c’est tout a fait normal, ca depend peut etre des bios etc mais on le rencontre sur slot mvs etc

Bravo, fallait trouver la petite trace sous le bios 🎉🎉
kazki
kazki
1000 Mega Shock
1000 Mega Shock

Système(s) : AES MVS PGM CPS2 NAOMI
Messages : 8484
Date d'inscription : 22/10/2018

Revenir en haut Aller en bas

Probleme Neo geo AES - Page 2 Empty Re: Probleme Neo geo AES

Message  jeep-c Mer 15 Jan 2020 - 15:34

Bien joué! 👍
jeep-c
jeep-c
Adepte du stick
Adepte du stick

Système(s) : SNK MV4F (Slot 4 cartouches)
Messages : 185
Date d'inscription : 08/12/2019
Localisation : Grand Est

Revenir en haut Aller en bas

Probleme Neo geo AES - Page 2 Empty Re: Probleme Neo geo AES

Message  Axelerotron77 Mer 15 Jan 2020 - 15:38

ah tu me rassure alors,

il me reste plus qu'a vous remercier tous pour votre aide avec une p'tite mention spécial pour Kategohi qui m'a cibler le probleme sur la CM.

Kategohi a écrit:Je sais ce qu'elle a c'est un problème de contact entre le bios et 68 000 Motorola (clik clik c'est un reboot continuel= un wtch dog) il doit y avoir une piste coupée entre ces 2 boitiers.

j'esperes que ce post pourra servir à des Neo-geoïstes qui rencontreront les même symptômes sur leur console préférée.

Merci à tous et vive Neo-geo System!
bravo cheers
Axelerotron77
Axelerotron77
Nouvelle recrue
Nouvelle recrue

Système(s) : SNES, MD2, Mega CD 2, N64, NEO
Messages : 44
Date d'inscription : 12/01/2020
Age : 43
Localisation : 77

Revenir en haut Aller en bas

Probleme Neo geo AES - Page 2 Empty Re: Probleme Neo geo AES

Message  kazki Mer 15 Jan 2020 - 15:58

Oublie pas de remettre le + 5v pour la commutation des tv, sur PVM on peut s’en passer mais pas toujours sur tv

Bravo à kategohi beer
kazki
kazki
1000 Mega Shock
1000 Mega Shock

Système(s) : AES MVS PGM CPS2 NAOMI
Messages : 8484
Date d'inscription : 22/10/2018

Revenir en haut Aller en bas

Probleme Neo geo AES - Page 2 Empty Re: Probleme Neo geo AES

Message  SHIN NIHON KIKAKU 1973 Mer 15 Jan 2020 - 16:41

Cool  super ta réussi

Kategohi c'est un.génie de l'électronique
SHIN NIHON KIKAKU 1973
SHIN NIHON KIKAKU 1973
1000 Mega Shock
1000 Mega Shock

Système(s) : neogeo aes , sega saturn , dre
Messages : 10492
Date d'inscription : 09/10/2015
Localisation : ici et ailleurs

Revenir en haut Aller en bas

Probleme Neo geo AES - Page 2 Empty Re: Probleme Neo geo AES

Message  retrofab Mer 15 Jan 2020 - 16:43

Tout est bien qui finit bien , GG les gars super
retrofab
retrofab
1000 Mega Shock
1000 Mega Shock

Système(s) : Beaucoup mais pas trop !
Messages : 3527
Date d'inscription : 21/11/2017
Age : 49
Localisation : un Français qui habite en Belgique

Revenir en haut Aller en bas

Probleme Neo geo AES - Page 2 Empty Re: Probleme Neo geo AES

Message  YaYaLanD Mer 15 Jan 2020 - 17:03

cheers allons boire un coup (avec modération) mrgreen
YaYaLanD
YaYaLanD
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS MV-1
Messages : 6605
Date d'inscription : 10/10/2019
Age : 46
Localisation : Dijon

Revenir en haut Aller en bas

Probleme Neo geo AES - Page 2 Empty Re: Probleme Neo geo AES

Message  jeep-c Mer 15 Jan 2020 - 17:15

Oui il faut fêter ça comme il se doit 🎉
jeep-c
jeep-c
Adepte du stick
Adepte du stick

Système(s) : SNK MV4F (Slot 4 cartouches)
Messages : 185
Date d'inscription : 08/12/2019
Localisation : Grand Est

Revenir en haut Aller en bas

Probleme Neo geo AES - Page 2 Empty Re: Probleme Neo geo AES

Message  Axelerotron77 Mer 15 Jan 2020 - 17:39

YES! en plus je viens de recevoir ma Neosd,
je me suis fait un Art of fighting 2, c'est normal l'ombre des persos qui clignote?
Axelerotron77
Axelerotron77
Nouvelle recrue
Nouvelle recrue

Système(s) : SNES, MD2, Mega CD 2, N64, NEO
Messages : 44
Date d'inscription : 12/01/2020
Age : 43
Localisation : 77

Revenir en haut Aller en bas

Probleme Neo geo AES - Page 2 Empty Re: Probleme Neo geo AES

Message  jeep-c Mer 15 Jan 2020 - 19:12

Bon, alors, sur le coup là une coup de main sans soucis, mais tout d’abord, une binouze! Après on verra!
Non... je plaisante... sur le coup là aucune idée... ... ...
jeep-c
jeep-c
Adepte du stick
Adepte du stick

Système(s) : SNK MV4F (Slot 4 cartouches)
Messages : 185
Date d'inscription : 08/12/2019
Localisation : Grand Est

Revenir en haut Aller en bas

Probleme Neo geo AES - Page 2 Empty Re: Probleme Neo geo AES

Message  Axelerotron77 Mer 15 Jan 2020 - 19:19

Pour le king Jeep-c
beer
Axelerotron77
Axelerotron77
Nouvelle recrue
Nouvelle recrue

Système(s) : SNES, MD2, Mega CD 2, N64, NEO
Messages : 44
Date d'inscription : 12/01/2020
Age : 43
Localisation : 77

Revenir en haut Aller en bas

Probleme Neo geo AES - Page 2 Empty Re: Probleme Neo geo AES

Message  YaYaLanD Mer 15 Jan 2020 - 19:59

Axeletron, de mémoire c’était comme ça même en arcade Smile
YaYaLanD
YaYaLanD
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS MV-1
Messages : 6605
Date d'inscription : 10/10/2019
Age : 46
Localisation : Dijon

Revenir en haut Aller en bas

Probleme Neo geo AES - Page 2 Empty Re: Probleme Neo geo AES

Message  Axelerotron77 Mer 15 Jan 2020 - 20:05

scratch mbon j'ai l'impression que l'histoire n'est pas terminée car j'ai des glitchs sur Namm et puis j'ai l'impression qu'il me manque des lignes...
Axelerotron77
Axelerotron77
Nouvelle recrue
Nouvelle recrue

Système(s) : SNES, MD2, Mega CD 2, N64, NEO
Messages : 44
Date d'inscription : 12/01/2020
Age : 43
Localisation : 77

Revenir en haut Aller en bas

Probleme Neo geo AES - Page 2 Empty Re: Probleme Neo geo AES

Message  kazki Mer 15 Jan 2020 - 21:40

ton nam il est sur neosd ou cartouche aes ?
kazki
kazki
1000 Mega Shock
1000 Mega Shock

Système(s) : AES MVS PGM CPS2 NAOMI
Messages : 8484
Date d'inscription : 22/10/2018

Revenir en haut Aller en bas

Probleme Neo geo AES - Page 2 Empty Re: Probleme Neo geo AES

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 3 Précédent  1, 2, 3  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
