Stick NeoGeo System SmallCab

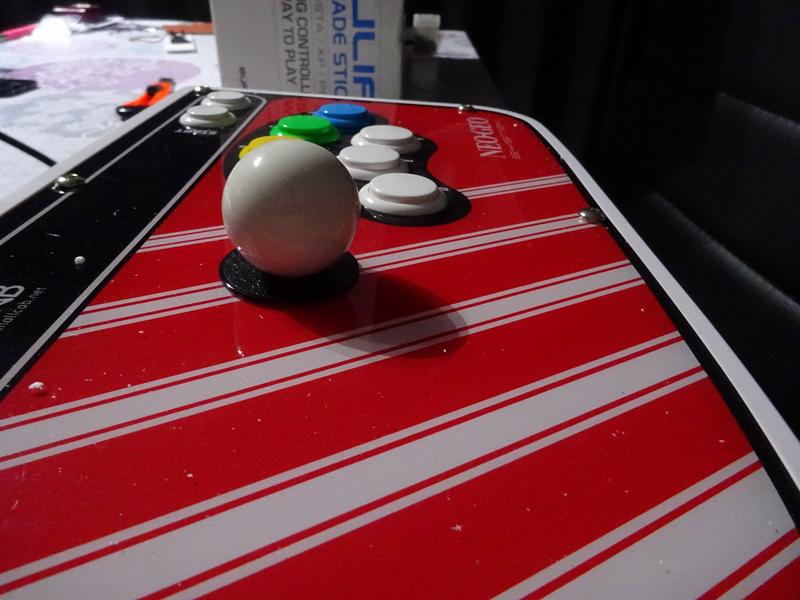

J'ai acheté un stick NeoGeo System de chez Smallcab sur ebay mais pendant le transport (merci mondial relay) le stick à pris un coup et c'est la platine qui tiens le stick qui s'est dessoudé de la plaque en alu...

Photos:







La plaque en plexi est comme neuve donc de ce coté la j'ai eut de la chance.

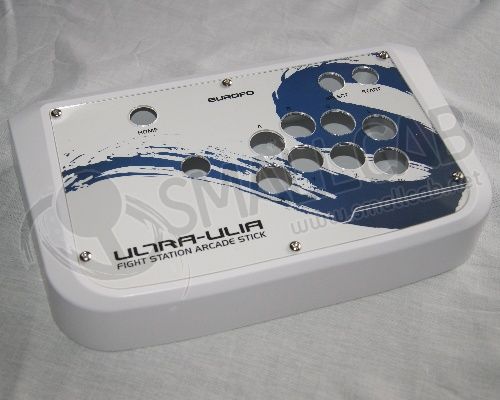

Smallcab vends ce stick: http://www.smallcab.net/structure-stick-arcade-blanc-ultra-ulia-p-389.html




En regardant les plaques je suis quasi sur qu'ils sont se servi du blanc comme base, on est d'accord ?

La disposition des boutons est la même pour moi mais je voudrais quelqu'un me le confirme, il y a un trou en moins mais quand j'ai démonté le stick Neo de smallcab, le trou est présent c'est juste qu'il est recouvert par le plexi.

Si quelqu'un sait ou je pourrais juste trouver la plaque ce serait cool aussi.

Merci de vos lumières.

Oui c est la meme base utiliser chez smallcab.

Un ultra ulia avec l overlay neo.

Ton problème c'est le fait que la platine est désoudée?

Ca peut se resouder je pense ...

La soudure alu
1) tu fais pas ca chez toi
2) tout le monde ne sait pas faire
3) ca coute un bras

Regardes autour de chez toi un atelier de ferronnerie et demandes leur gentiment, des fois il font ce qu’il faut pour pas cher

Punaise, pas cool.
J’avais remarqué tout de suite sur la photo, le stick enfoncé :/

Neo Vy, vu le nombre de soudures, elles ne devaient pas etre de super qualité pour lâcher comme ca

YaYaLanD a écrit:La soudure alu
1) tu fais pas ca chez toi
2) tout le monde ne sait pas faire
3) ca coute un bras

Regardes autour de chez un atelier de ferronnerie et demandes leur gentiment, des fois il font ce qu’il faut pour pas cher

+1, dans mon taff un de mes collègues est chaudronnier et un pro de la soudure, mais dés que je lui ai montré la plaque (je le savais déjà mais on ne sait jamais) il m'a dit qu'il fallait un poste à souder spécial pour souder l'alu qui coute très cher, lui ne pouvait souder que les plaques en acier.

L'alu fond trop vite quand tu essaye de faire des points de soudure tu n'arrives qu'à faire des trous...

Ryo, et si tu visses par en haut avec boulon en dessous pour tenir plaque + joystick... tu auras 4 vis visibles mais avec des têtes rondes, ca reste esthétique

YaYaLanD a écrit:Ryo, et si tu visses par en haut avec boulon en dessous pour tenir plaque + joystick... tu auras 4 vis visibles mais avec des têtes rondes, ca reste esthétique

Oui j'y avais pensé mais c'est pas très joli comme solution.

Demande à un ferronnier mais je pense que les soudures vont te couter 40/50€, aussi cher que le stick quoi

Autre solution ryo : tu fraise la plaque du dessus, tu utilises des têtes fraisées avec boulon et tu remet le plexi pour cacher la misère

la plaque overlay est en acier zinguer et surement la parti qui tien le stick aussi.

J’ouvre  juste une parenthèse soudure car c’est une partie de mon boulot.
Pour souder de l’alu il faut un poste à souder en courant alternatif et non continu comme les postes à souder standard.
L’alu a une température de fusion assez basse, le problème c’est que lors de la chauffe l’alu s’oxyde et forme une fine couche d’alumine en surface. L’alumine a une température de fusion beaucoup plus haute, ce qui empêche de souder en courant continu, car effectivement dès que tu atteins la température de fusion de l’alumine celle de l’aluminium en dessous est largement dépassée et du coup tu perces !

Je ferme cette parenthèse.

En revanche ryo, t’as aucun recours pour ce stick defoncé ? Je veux dire un retour ou une partie remboursée ?

+1 avec polo l’alu coute trop cher pour qu’ils aient réalisé la plaque dans cette matière je penche aussi vers de l’acier

Il faut tester avec un aimant pour savoir si c’est ferreux ou aluminium

Rien à voir avec ton problème mais je me demande à quoi servent les boutons E et F ?

Il est pas mal au niveau du layout en ligne mais la config en L est inhabituelle (on la trouve en Corée majoritairement). Au Japon, il y a des switchs sur les bornes pour passer de la config en L à la config en carré. Y a pas ça dessus ?

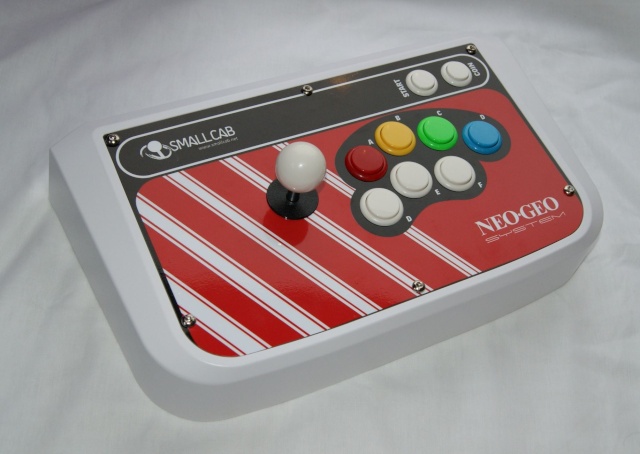

Info du site smallcab.

"1ère ligne avec les boutons 1,2,3 et 4 pour les jeux Neo Geo.
2ème ligne avec les boutons 4,5 et 6 pour les jeux de bastons type Street Fighter II qui utilisent deux rangées de 3 boutons.
Le bouton 4 est donc présent deux fois.

Joystick et boutons SANWA.
Guide Octogonal GT-Y: Facilite la réalisation de combos.
Sanwa JLF-CD Shaft Cover: Recouvre la tige du stick d'un cylindre noir.

Compatibilité Néo Géo AES (4 boutons)/Supergun Smallcab (6 boutons)."

Ces transporteurs, quelle bande de sagouins. J'ai eu tres peur en deballant le mien l'été dernier qui avait été jeté derriere mon portail haut de 2m. Heureusement tout fonctionne.

Ryo, j'ai aussi une question concernant les boutons. Peux tu me dire si les fils qui les relient sont soudés ou clipsés?

En effet sur mon stick, le select ne se trouve pas à coté du start, mais sur le milieu de la rangée du bas (bouton E). Est ce la meme chose chez toi? Et si je l'ouvre est ce que je peux le remettre sur le bon bouton sans soudures? Car parfois dans le feu de l'action mon majeur tape dessus et met le jeu en pause involontairement.

Merci

Il y a des traces de colles en vis à vis de ta plaque de montage, non?
Il aurait pas été rafistolé une première fois par le vendeur, des fois?

YaYaLanD a écrit:La soudure alu
1) tu fais pas ca chez toi
2) tout le monde ne sait pas faire
3) ca coute un bras

Regardes autour de chez toi un atelier de ferronnerie et demandes leur gentiment, des fois il font ce qu’il faut pour pas cher

… que dire … beaucoup d'idées reçues    Le point 2 est vrai ceci dit

Je travaille dans le domaine du soudage.

D'après les photos, il n'ont réalisés que 8 points de soudure par résistance (possible qu'il y ait une pièce aluminium et une en acier?) … ce n'est pas surprenant que ça n'est pas tenu, c'est vraiment limite … les points réalisés sont trop petits et peu nombreux … ça n'aurait pas résister à quelques parties ...

L'Aluminium peut également se souder au TIG, avec un courant alternatif … la plupart des chaudronniers, tuyauteurs, et autres ne seront pas équipés pour ce genre de réparation. Il faut le poste à souder adéquat, et prendre les précautions d'usage (faible intensité, décapage avant soudage, etc …) … fin bref, ne confie pas ça au premier soudeur venu, sinon il pourra totalement marquer ta plaque, voir la traverser

Si tu étais du coin, j'aurai pu m'arranger pour te le réparer …

EDIT :

Darkgriboux a écrit:J’ouvre  juste une parenthèse soudure car c’est une partie de mon boulot.
Pour souder de l’alu il faut un poste à souder en courant alternatif et non continu comme les postes à souder standard.
L’alu a une température de fusion assez basse, le problème c’est que lors de la chauffe l’alu s’oxyde et forme une fine couche d’alumine en surface. L’alumine a une température de fusion beaucoup plus haute, ce qui empêche de souder en courant continu, car effectivement dès que tu atteins la température de fusion de l’alumine celle de l’aluminium en dessous est largement dépassée et du coup tu perces !

Je ferme cette parenthèse.

En revanche ryo, t’as aucun recours pour ce stick defoncé ? Je veux dire un retour ou une partie remboursée ?

ça fait plaisir de voir un connaisseur Darkgriboux  Je n'ai pas voulu rentrer dans le détail de l'alumine qui a un point de fusion très élevé, alors que l'aluminium fond à basse température … d'où le décapage avant soudage, et le soudage en alternatif pour perçer la couche d'alumine … mais je vois que tu m'as devancé  Si ce n'est pas indiscret, tu travailles dans quel secteur?

GeeKiK a écrit:

ça fait plaisir de voir un connaisseur Darkgriboux  Je n'ai pas voulu rentrer dans le détail de l'alumine qui a un point de fusion très élevé, alors que l'aluminium fond à basse température … d'où le décapage avant soudage, et le soudage en alternatif pour perçer la couche d'alumine … mais je vois que tu m'as devancé  Si ce n'est pas indiscret, tu travailles dans quel secteur?

Mdr GeeKiK. Je travail dans la construction et pose de gazoducs. Du coup je côtoie des soudeurs très fréquemment. Je ne me qualifierai pas de connaisseur, mais j’ai quelques notions. Par contre faut pas me filer une baguette !
Le TIG, certainement mon procédé de soudage préféré, les mecs qui savent faire ça sont des artistes.
Et toi tu bosses dans quoi ? Car non seulement t’as l’air de connaitre mais t’as aussi l’air de savoir faire !

Darkgriboux a écrit:

GeeKiK a écrit:

ça fait plaisir de voir un connaisseur Darkgriboux  Je n'ai pas voulu rentrer dans le détail de l'alumine qui a un point de fusion très élevé, alors que l'aluminium fond à basse température … d'où le décapage avant soudage, et le soudage en alternatif pour perçer la couche d'alumine … mais je vois que tu m'as devancé  Si ce n'est pas indiscret, tu travailles dans quel secteur?

Mdr GeeKiK. Je travail dans la construction et pose de gazoducs. Du coup je côtoie des soudeurs très fréquemment. Je ne me qualifierai pas de connaisseur, mais j’ai quelques notions. Par contre faut pas me filer une baguette !
Le TIG, certainement mon procédé de soudage préféré, les mecs qui savent faire ça sont des artistes.
Et toi tu bosses dans quoi ? Car non seulement t’as l’air de connaitre mais t’as aussi l’air de savoir faire !

Aujourd'hui, je suis Responsable Assurance Qualité pour une entreprise de Soudage / Tuyauterie qui travaille pour EDF en nucléaire. Je supervise et coordonne les activités de soudage de mon entreprise sur les centrales nucléaires.

Mais niveau savoir-faire en soudage, j'ai commencé ma carrière comme soudeur, principalement au TIG (mais aussi à l'Electrode Enrobée, MIG/MAG), sur Inox / Acier / Alu, dans les secteurs pharmaceutiques, agro-alimentaires et chimiques. J'ai ensuite évolué vers des fonctions techniques / qualité. L'année dernière, j'ai passé mon diplôme IWT (je ne sais pas si tu connais, appelé couramment technologue soudage), où j'ai pu acquérir des connaissances solides dans de très nombreux procédés de soudage.

J'aime le métier du soudage, la dextérité qu'il recquiert. Je soude toujours, pour le plaisir, avec mon poste TIG … l'année dernière j'ai fabriqué une pergolas pour ma terrasse, une verrière pour l'entrée de ma maison, et quelques autres bricoles pour des amis  … j'ai deux projets pour les mois à venir : un portail en acier pour ma maison, et un escalier métallique dès que l'aménagement de nos combles sera réalisé.

Je me rends compte que je parle beaucoup de moi  Désolé

Et t’es même pas IWE. je suis déçu !

Darkgriboux a écrit:Et t’es même pas IWE. je suis déçu !

J'ai passé le IWS, puis le IWT dans la foulée …

Le IWE, un jour peut-être Mais il faut le financer

Marrant je bosse pour EDF, j’ai été 7 ans en chaudronnerie après avoir bossé 4 ans chez ENDEL.
Bon on est of topic mais on peut continuer la discussion en MP.
