Problème Slot MV1FZ consolisé - Page 2 Empty Re: Problème Slot MV1FZ consolisé

Message  nic034 le Ven 15 Mar 2019 - 22:33

Il est donc possible que les pins étant usées ne fassent pas correctement contact avec les contacts de ton port cartouche ou avec l'arrivée des pins.

Possibilité de vérifier les contacts de chaque pins avec un testeur de continuité ?

Problème Slot MV1FZ consolisé - Page 2 Img_2013
nic034
nic034
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS
Messages : 1466
Date d'inscription : 03/01/2016
Age : 41
Localisation : Montpellier

Revenir en haut Aller en bas

Problème Slot MV1FZ consolisé - Page 2 Empty Re: Problème Slot MV1FZ consolisé

Message  Le Geek du Manchdi le Ven 15 Mar 2019 - 22:36

nic034 a écrit:Possibilité de vérifier les contacts de chaque pins avec un testeur de continuité ?

Bien vu, c'est le plus simple pour vérifier/évacuer l'hypothèse du connecteur trop abimé Smile.
Le Geek du Manchdi
Le Geek du Manchdi
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS, Atomiswave, CPS2, PS4...
Messages : 3896
Date d'inscription : 02/02/2018
Age : 37
Localisation : Hyères

https://lgdm.fr

Revenir en haut Aller en bas

Problème Slot MV1FZ consolisé - Page 2 Empty Re: Problème Slot MV1FZ consolisé

Message  riugohan le Ven 15 Mar 2019 - 22:37

Des pins sont comme usées sur le haut. Il manque du doré / cuivré.

Et non je n'ai pas de testeur.

Problème Slot MV1FZ consolisé - Page 2 Img_2045
riugohan
riugohan
1000 Mega Shock
1000 Mega Shock

Messages : 1536
Date d'inscription : 30/08/2014

Revenir en haut Aller en bas

Problème Slot MV1FZ consolisé - Page 2 Empty Re: Problème Slot MV1FZ consolisé

Message  hokutonomorihei le Ven 15 Mar 2019 - 22:42


super nic034
hokutonomorihei
hokutonomorihei
1000 Mega Shock
1000 Mega Shock

Système(s) : SNK-SEGA-SNES
Messages : 1146
Date d'inscription : 19/07/2018
Localisation : Strasbourg

Revenir en haut Aller en bas

Problème Slot MV1FZ consolisé - Page 2 Empty Re: Problème Slot MV1FZ consolisé

Message  nic034 le Ven 15 Mar 2019 - 22:47

Merci pour la photo, ca se précise.

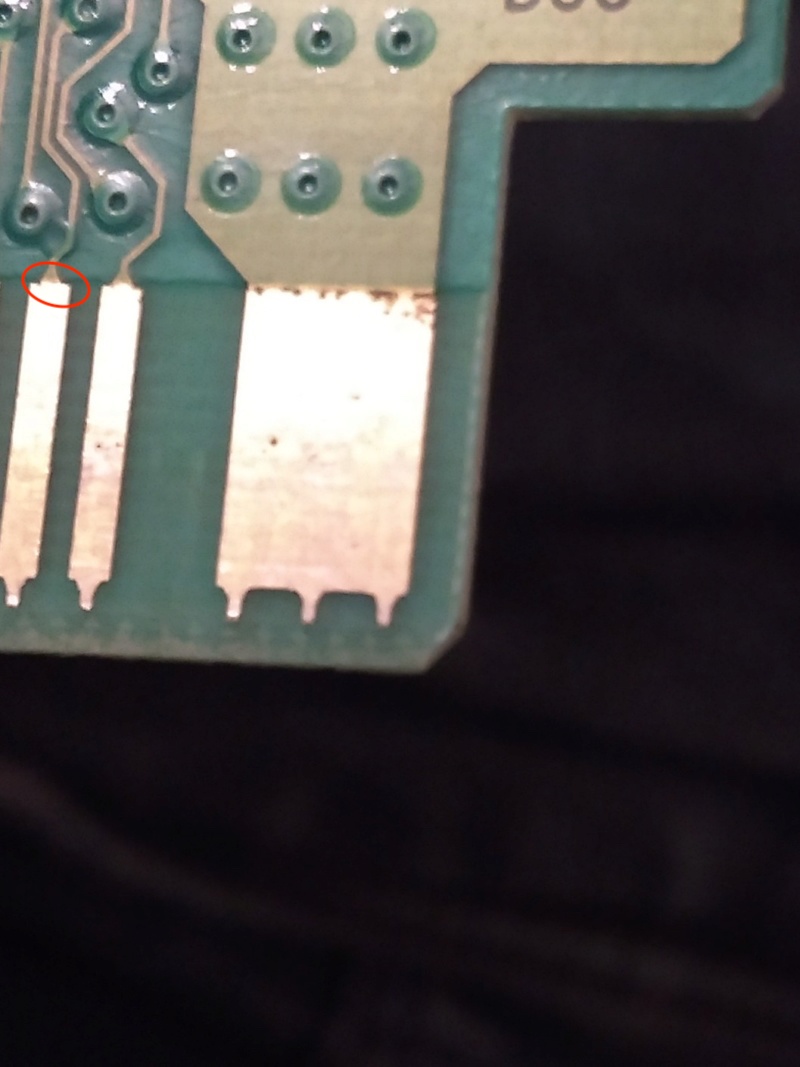

Les connecteurs des angles sont pour la masse, je pense que le problème n'est pas la mis à part si les connecteurs sont complètement bouffées sous le vernis.
https://wiki.neogeodev.org/index.php?title=MVS_cartridge_pinout

Il faudrait surtout pour chaque pin, vérifier la connectivité ici par exemple :

Problème Slot MV1FZ consolisé - Page 2 Img_2014

Problème en contact avec la ROM C ?

https://wiki.neogeodev.org/index.php?title=Signals
CA4 C ROMs A4 Address LSPC Bad sprite graphics
C* or CR0~CR31 C ROMs data bus (2*16bits), data for one 8-pixels line Data C ROM Bad sprite graphics

Vérifies déjà toutes les pins qui commence par C* ou CR*

Problème Slot MV1FZ consolisé - Page 2 200px-Mvscartchabot

Problème Slot MV1FZ consolisé - Page 2 200px-Mvscartchatop


Dernière édition par nic034 le Ven 15 Mar 2019 - 22:59, édité 1 fois
nic034
nic034
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS
Messages : 1466
Date d'inscription : 03/01/2016
Age : 41
Localisation : Montpellier

Revenir en haut Aller en bas

Problème Slot MV1FZ consolisé - Page 2 Empty Re: Problème Slot MV1FZ consolisé

Message  riugohan le Ven 15 Mar 2019 - 22:59

Là ça devient trop compliqué pour moi lol

Sinon oui pour des pins plus petites, il y en a quelques unes avec ces mêmes taches noires sur le haut de la pin mais à un degrés moindre que la masse.

Impossible de les faire ressortir avec une photo sous lumière artificielle et avec la cam du portable.
riugohan
riugohan
1000 Mega Shock
1000 Mega Shock

Messages : 1536
Date d'inscription : 30/08/2014

Revenir en haut Aller en bas

Problème Slot MV1FZ consolisé - Page 2 Empty Re: Problème Slot MV1FZ consolisé

Message  Poussindor le Ven 15 Mar 2019 - 23:02

Moi j'ai la solution Smile

Tu me files ton PayPal, je te rembourse.
Tu prends une caméra, tu mets le jeu dans un mixeur et tu fais un youtube live.
C'est possible que tu puisses gratter un billet !

@nico : merci beaucoup pour l'aide que tu apportes à Riu, t'es vraiment un chef super
Poussindor
Poussindor
1000 Mega Shock
1000 Mega Shock

Messages : 10896
Date d'inscription : 17/03/2013

Revenir en haut Aller en bas

Problème Slot MV1FZ consolisé - Page 2 Empty Re: Problème Slot MV1FZ consolisé

Message  nic034 le Ven 15 Mar 2019 - 23:03

A mon avis, tu as des pistes en vrac ou problème de contacts. Il faudrait qu'une personne qui bricole regarde ta cartouche, difficile de t'aider plus sans attaquer la partie technique.

Problème Slot MV1FZ consolisé - Page 2 30110579-01

Personnellement, je passerais un coup de stylo en fibre de verre pour poncer légèrement la surface entre la pin et la piste sous le verni (pour vérifier une éventuelle perte de connectivité non visible), et je ferais un contrôle de continuité et des points de soudure pour corriger le tir sur toutes les pins en CR* en amont du contact. Les tâches noires ne sont pas bon signe de manière générale (oxydation et cuivre qui est bouffé).

L'essentiel sur neogeo c'est le nettoyage des contacts ! =)

A+


Dernière édition par nic034 le Ven 15 Mar 2019 - 23:08, édité 3 fois
nic034
nic034
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS
Messages : 1466
Date d'inscription : 03/01/2016
Age : 41
Localisation : Montpellier

Revenir en haut Aller en bas

Problème Slot MV1FZ consolisé - Page 2 Empty Re: Problème Slot MV1FZ consolisé

Message  nic034 le Ven 15 Mar 2019 - 23:04

Poussindor a écrit:
@nico : merci beaucoup pour l'aide que tu apportes à Riu, t'es vraiment un chef super

De rien Poussindor, c'est avec plaisir ! Smile
Je penses que c'est récupérable mais avec un peu de doigté.

A+
nic034
nic034
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS
Messages : 1466
Date d'inscription : 03/01/2016
Age : 41
Localisation : Montpellier

Revenir en haut Aller en bas

Problème Slot MV1FZ consolisé - Page 2 Empty Re: Problème Slot MV1FZ consolisé

Message  riugohan le Ven 15 Mar 2019 - 23:07

Oui c'est clair merci nico pour ton aide !

Le slot fonctionne de nouveau c'est le principal !

Après, pour le jeu, ça dépasse mes compétences là... De plus, je ne possède pas le matériel dont tu nous parles Embarassed

Poussin tu ne préfères pas attendre que je teste sur le slot du frangin ? Car si tu me dis que ça marchait chez toi, il n'a pas pu devenir HS le temps du voyage lol
riugohan
riugohan
1000 Mega Shock
1000 Mega Shock

Messages : 1536
Date d'inscription : 30/08/2014

Revenir en haut Aller en bas

Problème Slot MV1FZ consolisé - Page 2 Empty Re: Problème Slot MV1FZ consolisé

Message  Poussindor le Ven 15 Mar 2019 - 23:10

riugohan a écrit:Oui c'est clair merci nico pour ton aide !

Le slot fonctionne de nouveau c'est le principal !

Après, pour le jeu, ça dépasse mes compétences là... De plus, je ne possède pas le matériel dont tu nous parles Embarassed

Poussin tu ne préfères pas attendre que je teste sur le slot du frangin ? Car si tu me dis que ça marchait chez toi, il n'a pas pu devenir HS le temps du voyage lol

Je l'ai testé vite fait celui là. Autant les autres j'y avais bien joué mais celui là, juste testé vite fait.

Oui on peut attendre si tu veux Wink tiens moi au jus

Poussindor
Poussindor
1000 Mega Shock
1000 Mega Shock

Messages : 10896
Date d'inscription : 17/03/2013

Revenir en haut Aller en bas

Problème Slot MV1FZ consolisé - Page 2 Empty Re: Problème Slot MV1FZ consolisé

Message  riugohan le Ven 15 Mar 2019 - 23:12

Ok on fait comme ça !

Même si je pense au vue de ce que dit Nico que ça ne changera pas le problème mais au moins on sera certain ^^

Je te tiens au jus d'ici 1 mois le temps que je vois le frangin.

Merci à tous pour votre aide !

riugohan
riugohan
1000 Mega Shock
1000 Mega Shock

Messages : 1536
Date d'inscription : 30/08/2014

Revenir en haut Aller en bas

Problème Slot MV1FZ consolisé - Page 2 Empty Re: Problème Slot MV1FZ consolisé

Message  Poussindor le Ven 15 Mar 2019 - 23:18

riugohan a écrit:Ok on fait comme ça !

Même si je pense au vue de ce que dit Nico que ça ne changera pas le problème mais au moins on sera certain ^^

Je te tiens au jus d'ici 1 mois le temps que je vois le frangin.

Merci à tous pour votre aide !


Ça marche Wink
Poussindor
Poussindor
1000 Mega Shock
1000 Mega Shock

Messages : 10896
Date d'inscription : 17/03/2013

Revenir en haut Aller en bas

Problème Slot MV1FZ consolisé - Page 2 Empty Re: Problème Slot MV1FZ consolisé

Message  Kategohi le Sam 16 Mar 2019 - 7:41

Oui comme dit nico c'est tout pourri.
Quand tu rencontres des pins de conctact dans cet état là (oxydation)le mieux est d'utiliser de la toile pour raviver a neuf.

Toile a grains très fin a l'eau (600 par ex) et hop plus de soucis de ce coté là Laughing

Essaye et vois ce que ça donne.
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 5976
Date d'inscription : 13/08/2013
Age : 41
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Problème Slot MV1FZ consolisé - Page 2 Empty Re: Problème Slot MV1FZ consolisé

Message  riugohan le Sam 16 Mar 2019 - 8:50

Ok faut que j'en achète j'ai du 120 pour le parquet lol

Merci !
riugohan
riugohan
1000 Mega Shock
1000 Mega Shock

Messages : 1536
Date d'inscription : 30/08/2014

Revenir en haut Aller en bas

Problème Slot MV1FZ consolisé - Page 2 Empty Re: Problème Slot MV1FZ consolisé

Message  riugohan le Sam 16 Mar 2019 - 8:57

Sinon pour la pile je peux la dégager et ne pas en remettre ?

Ça aura juste comme conséquence de ne plus avoir de sauvegarde des Highscores ?

Merci.
riugohan
riugohan
1000 Mega Shock
1000 Mega Shock

Messages : 1536
Date d'inscription : 30/08/2014

Revenir en haut Aller en bas

Problème Slot MV1FZ consolisé - Page 2 Empty Re: Problème Slot MV1FZ consolisé

Message  nic034 le Sam 16 Mar 2019 - 10:49

Salut

Oui tu peux (mais pertes réglages et scores), pense à faire un clear Backup ram dans le menu service après l’avoir retiré ou remplacé.
Profite en pour nettoyer à la brosse à dent souple autour de la pile avec un mélange eau bicarbonate (pas trop liquide) pour neutraliser des possibles rejets acides (laisser agir 15min) puis nettoyage avec essence-f.

Les piles rechargeables sont pas chère, remplace là ça sera plus propre.

A+
nic034
nic034
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS
Messages : 1466
Date d'inscription : 03/01/2016
Age : 41
Localisation : Montpellier

Revenir en haut Aller en bas

Problème Slot MV1FZ consolisé - Page 2 Empty Re: Problème Slot MV1FZ consolisé

Message  Poussindor le Sam 16 Mar 2019 - 10:56

@Nico : tu penses que pour nettoyer les pins d'une cartouche mvs ou AES, il n'y a que l'essence f qui fonctionne bien ?

Jusqu'à maintenant j'utilisais de l'alcool à 90 ou isopropanol.
Poussindor
Poussindor
1000 Mega Shock
1000 Mega Shock

Messages : 10896
Date d'inscription : 17/03/2013

Revenir en haut Aller en bas

Problème Slot MV1FZ consolisé - Page 2 Empty Re: Problème Slot MV1FZ consolisé

Message  nic034 le Sam 16 Mar 2019 - 13:05

Poussindor a écrit:@Nico : tu penses que pour nettoyer les pins d'une cartouche mvs ou AES, il n'y a que l'essence f qui fonctionne bien ?
Jusqu'à maintenant j'utilisais de l'alcool à 90 ou isopropanol.

Je serais pas si catégorique comme j'ai pu le dire dans mes précédente réponse Very Happy mais pour du nettoyage "de surface" qui n'abime rien, essence-f puis isopropanol c'est bien. L'essence-f est spécifique pour nettoyer et ca enlève pas mal de chose pour moi sans trop de dépot. Après chacun à sa "méthode" je penses  Very Happy

Après pour du nettoyage de contacts plus "profond" et qui provoque une petite altération de surface, soit du nettoyant metal type "Mirror argentil" (attention ca retire la couche plaqué-or des contacts, à ne faire que si vraiment vous avez bien compris !) et après du 600 à l'eau comme l'indique Kategohi en dernier recourt si problème d'oxydation.

https://www.bernard.fr/surfaces-specifiques-decapants-four/cbs/146620.html?cm_mmc=RMK-_-google-_-146620&price=incvat&mcode=RMK-google-146620&gclid=EAIaIQobChMIybefls-G4QIV2OF3Ch05lwGjEAQYAiABEgJWsvD_BwE

Si tu es un peu équipé, le top c'est le bain à ultrason, tu n'abimes rien et ca nettoie vraiment au top. Des kits sont en vente à moins de 50 euros sur ebay, tout dépend la taille du bac.
nic034
nic034
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS
Messages : 1466
Date d'inscription : 03/01/2016
Age : 41
Localisation : Montpellier

Revenir en haut Aller en bas

Problème Slot MV1FZ consolisé - Page 2 Empty Re: Problème Slot MV1FZ consolisé

Message  Kategohi le Sam 16 Mar 2019 - 18:51

Ah oui le mirror j'y avais plus pensé super
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 5976
Date d'inscription : 13/08/2013
Age : 41
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Problème Slot MV1FZ consolisé - Page 2 Empty Re: Problème Slot MV1FZ consolisé

Message  riugohan le Sam 16 Mar 2019 - 21:18

Ok merci pour ces nouvelles infos !

J'attends juste de tester sur le slot du frangin juste pour confirmation ultime même si ce ne laisse aucun doute que c'est certainement la cartouche qui merde.

Et après, j'essaie avec tes produits !
