cartouche aes 161 in 1

Page 2 sur 7 Précédent  1, 2, 3, 4, 5, 6, 7  Suivant

Aller en bas

Re: cartouche aes 161 in 1

Message  nic034 le Sam 24 Mar 2018 - 9:22

Salut Kategohi

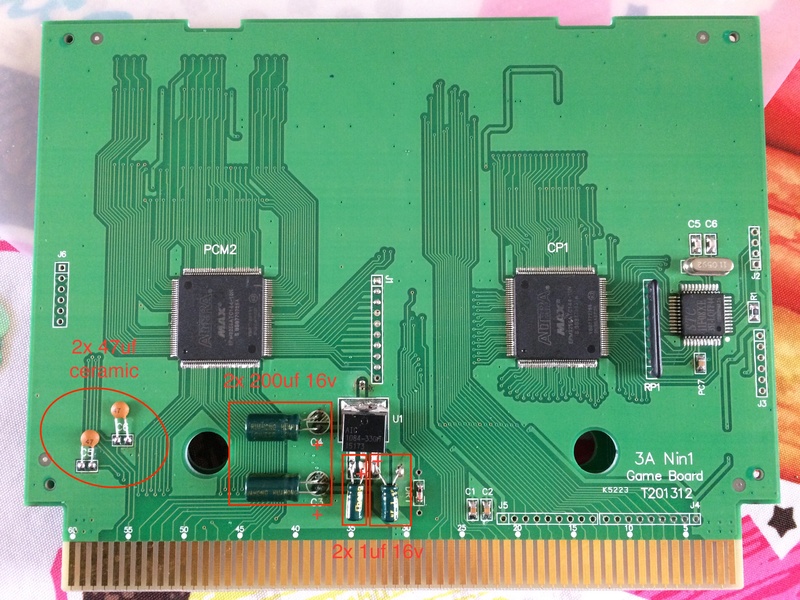

J'ai reçu la même revision mais pour MVS (sauf qu'il te manque les régulateurs de tension apparement), selon GadgetUK164 elle doit être également modifié (sur MVS), elle n'est apparement pas exempt de bug sonore et graphique.

J'ai fais la modification hier soir, j'ai eu quelques bugs sur ss5s (plantage en début de jeu), insertion de cartouche ou pas à voir, ce n'est pas revenu après une ré-insertion plug ferme. Il me reste à tester les condensateurs de filtrage de 1uf sur les rails de tension des régulateurs. note : pas de problème de son sur aucun autre jeux, un petit bug graphique sur le logo neogeo de l'unibios 3.3 par contre au premier démarrage de la cartouche.

Voici mes notes personnelles pour la "nouvelle revision MVS 161in1", en attendant les corrections, j'aimerai bien ton avis sur le sujet Smile




avatar
nic034
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS
Messages : 1086
Date d'inscription : 03/01/2016
Age : 40
Localisation : Montpellier

Revenir en haut Aller en bas

Re: cartouche aes 161 in 1

Message  Kategohi le Sam 24 Mar 2018 - 9:52

Salut nico.
Ta configuration semble correct.après je sais  si passer de 47uf a 200 est vraiment necessaire mais enfin bon ça peut filter au moins Very Happy.

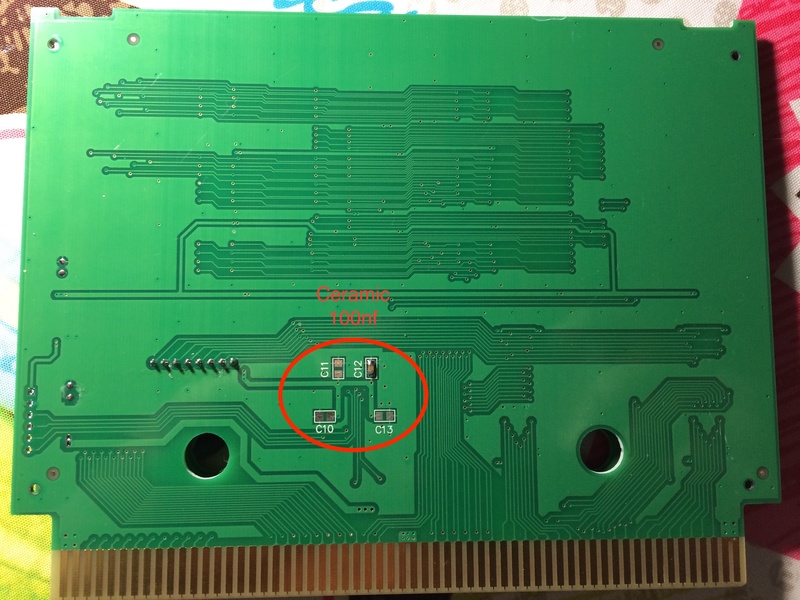

C'est quand même étonnant qu'il manque des condos céramic sur ces pcb.


Je verrai ce que ça donnera en rapport a la première version de la 161 in 1 qui n'avait pas spécialement trop de défauts a par un régu d'alim et 2 condos céramic a mettre dessus.
Mais ces défauts là je ne les avais pas avec mon mv1fs.

Comme quoi ça peut dépendre du type de carte mère.

La configuration de version aes diffère quelque peu.100uf de filtration contre 47uf sur la mvs .


Je me demande qui fabrique ces pcb?est-ce que ta version améliore quelque chose par rapport a l'ancienne nico?(bug sur samurai 1 kyoshiro)(bug de son sur kof 95)
avatar
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 5298
Date d'inscription : 13/08/2013
Age : 40
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Re: cartouche aes 161 in 1

Message  TRK le Sam 24 Mar 2018 - 12:34

ya d'autre bug connus sinon ?
avatar
TRK
330 Mega Shock
330 Mega Shock

Système(s) : AES
Messages : 496
Date d'inscription : 31/01/2018
Localisation : Paris

https://www.instagram.com/krystophe_trk/

Revenir en haut Aller en bas

Re: cartouche aes 161 in 1

Message  neopolo le Sam 24 Mar 2018 - 13:27

voulez vous des photos de la version de ma 138mvs pour la curiositée?,car j'avais eu un model y a qlq anné c'etais pas pareil.

avatar
neopolo
1000 Mega Shock
1000 Mega Shock

Système(s) : neogeo mvs / aes
Messages : 2533
Date d'inscription : 31/01/2015
Age : 42
Localisation : haute loire

Revenir en haut Aller en bas

Re: cartouche aes 161 in 1

Message  Kategohi le Sam 24 Mar 2018 - 13:57

TRK a écrit:ya d'autre bug connus sinon ?
J'ai la premiere version de la 161 in 1 et j'ai aucun probleme avec le son pourtant elle est d'origine.
avatar
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 5298
Date d'inscription : 13/08/2013
Age : 40
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Re: cartouche aes 161 in 1

Message  Viriathe le Sam 24 Mar 2018 - 14:57

A priori un autre vendeur en Espagne, vends la même chose mais avec un packaging différent (en 3 versions) :

https://www.ebay.es/itm/NEO-GEO-AES-161-IN-1-Cartridge-NEW-SEALED-PRE-ORDER/323166676345?hash=item4b3e3c2579Ⓜm3elxHfzZLEDjCRZrWnlvNg

avatar
Viriathe
Visiteur confirmé
Visiteur confirmé

Messages : 83
Date d'inscription : 02/03/2013

Revenir en haut Aller en bas

Re: cartouche aes 161 in 1

Message  Kategohi le Sam 24 Mar 2018 - 15:44

Oui j'ai vu et en plus le gars qui me l'a vendu les envois aussi le 15 avril pourquoi je sais pas.
avatar
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 5298
Date d'inscription : 13/08/2013
Age : 40
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Re: cartouche aes 161 in 1

Message  TRK le Sam 24 Mar 2018 - 15:47

j'arrive pas a comprendre l’intérêt quand la comparaison adaptateur mvs aes + 161 est moins couteuse et ouvre la compatibilité vers toute la ludo MVS....

bon c'est plus zolie ok... study
avatar
TRK
330 Mega Shock
330 Mega Shock

Système(s) : AES
Messages : 496
Date d'inscription : 31/01/2018
Localisation : Paris

https://www.instagram.com/krystophe_trk/

Revenir en haut Aller en bas

Re: cartouche aes 161 in 1

Message  nic034 le Sam 24 Mar 2018 - 16:24

Kategohi a écrit:Salut nico.
Ta configuration semble correct.après je sais  si passer de 47uf a 200 est vraiment necessaire mais enfin bon ça peut filter au moins Very Happy.




C'est quand même étonnant qu'il manque des condos céramic sur ces pcb.


Je verrai ce que ça donnera en rapport a la première version de la 161 in 1 qui n'avait pas spécialement trop de défauts a par un régu d'alim et 2 condos céramic a mettre dessus.
Mais ces défauts là je ne les avais pas avec mon mv1fs.

Comme quoi ça peut dépendre du type de carte mère.

La configuration de version aes diffère quelque peu.100uf de filtration contre 47uf sur la mvs .


Je me demande qui fabrique ces pcb?est-ce que ta version améliore quelque chose par rapport a l'ancienne nico?(bug sur samurai 1 kyoshiro)(bug de son sur kof 95)

Salut Kategohi Smile

Je te dirais qu'a mon avis les roms sont les même que celle des précédemment 161in1 (c'est un comble d'avoir refait les pcb sans avoir cherché à savoir si certains jeux n'étaient pas pourris ou corrompus..). Concernant le fabriquant, je penses que c'est "3A", du magasin:3A Game Store sur Aliexpress (vu la marque sur les PCB) Ils sont aussi à la source des "Pandora Box" il me semble. Voici la version que j'ai acheté : https://fr.aliexpress.com/item/SNK-161-in-1-MVS-Cart-NEO-GEO-MVS-Multi-Cartridge-Cassette-Cartridge-Neo-Geo-Jamma/32784837323.html?spm=a2g0s.9042311.0.0.TGAdyz

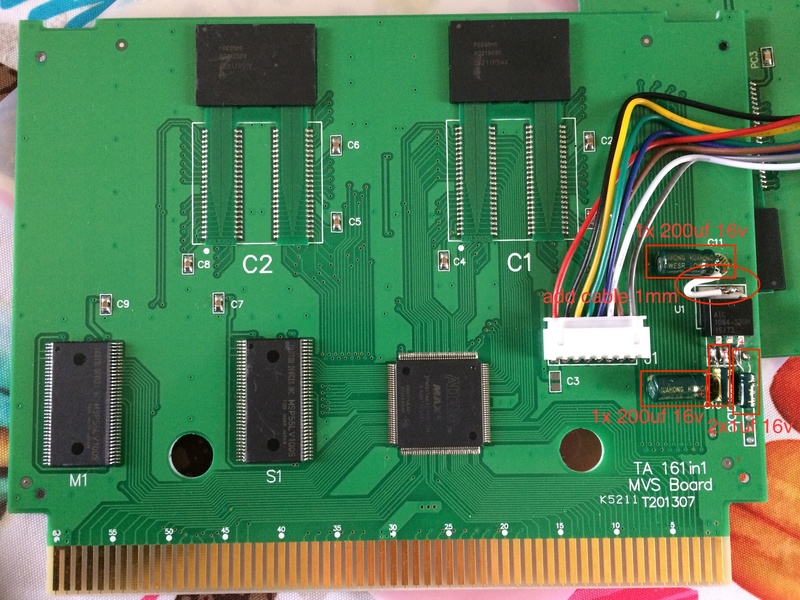

Voici le montage final complet concernant le fix de la 161in1 nouvelle version (credits Gadgetuk164 et Sega Sonicfan) : tout semble fonctionnel à 100%, les plantages que j'avais eu sont lié à des problèmes de contacts entre la cartouche et un de mes slots (un mv1fs que je vais nettoyer), sur un autre un mv2f ca tourne en boucle sur Pulstar depuis 1h environ sans soucis.






Cela confirme peut être ce que je penses depuis un moment : outre les problèmes de conception sur le PCB, les composants de filtrages PCM, les composants de filtrages de l'alimentation du PCB, filtrage sur l'entrée et la sortie des régulateurs de tension (5A Low Dropout Positive Regulator, modele AIC1084, TO-252 : http://www.sun-flytech.com/images/pdf/2015070930019.pdf) qui manquent (ca faut pas mal déjà du me dira lol), les 161in1 semblent très sensible aux problèmes de contacts sur le port cartouche sales ou un peu fatigués.

Cela semble engendrer des plantages assez aléatoires sur quelques jeux. Attention donc à toutes les personnes qui se plaignent de problèmes de plantages du produit que ca soit sur MVS et surtout sur AES avec un adaptateur (ce qui ne doit rien arranger..) : 1ere chose nettoyage du port cartouche, modification de la cartouche et test de la cartouche sur un autre slot. Tel quel à la livraison, je dirais que la cartouche n'est pas d'une qualité qui permet un fonctionnement stable

Ca doit peut être aussi dépendre du slot utilisé comme tu disais Kategohi

Comme le fait remarquer "Sega Sonicfan" du board neogeo.com dans sa video dernière vidéo (https://www.youtube.com/watch?v=Zcz9WvOQZMg) certains "rails" d'alimentation interne au PCB (après les convertisseurs de tension 5v notamment) sont vraiment très fin en épaisseur sur la sortie (défaut de conception pour lui, je confirmes aussi pour moi). Il préconise donc (avec d'autres points) de modifier le rail de sortie d'un des convertisseurs de tension en ajoutant un cable par exemple qui permet je penses un meilleur vers le condensateur.

Concernant les bugs, je n'ai pas assez l'habitude des 161in1, c'est à quel niveau sur kof95 ? et le bug sur samurai 1 c'est également à quel endroit aussi ?

Merci Smile
avatar
nic034
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS
Messages : 1086
Date d'inscription : 03/01/2016
Age : 40
Localisation : Montpellier

Revenir en haut Aller en bas

Re: cartouche aes 161 in 1

Message  Kategohi le Sam 24 Mar 2018 - 16:39

TRK a écrit:j'arrive pas a comprendre l’intérêt quand la comparaison adaptateur mvs aes + 161 est moins couteuse et ouvre la compatibilité vers toute la ludo MVS....

bon c'est plus zolie ok... study
Non cher ami,c'est plus joli oui c'est mais..........
C'est aussi plus compatible et pour moi pas question de mettre un adaptateur devant ma tv lol je verrai même plus le jeu.



Donc une console avec une cartouche de 30 cm de haut 🍺merde
avatar
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 5298
Date d'inscription : 13/08/2013
Age : 40
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Re: cartouche aes 161 in 1

Message  TRK le Sam 24 Mar 2018 - 16:52

pourtant ta une grosse taivai bave   #jaloox  !




Dernière édition par TRK le Sam 24 Mar 2018 - 16:59, édité 2 fois
avatar
TRK
330 Mega Shock
330 Mega Shock

Système(s) : AES
Messages : 496
Date d'inscription : 31/01/2018
Localisation : Paris

https://www.instagram.com/krystophe_trk/

Revenir en haut Aller en bas

Re: cartouche aes 161 in 1

Message  Kategohi le Sam 24 Mar 2018 - 16:53

Sinon nico,sur des connectique trop fine vaut mieux passer avec du fil mais bon tu me dira une carte mère aes c'est vachement fin (on est loin de la robustesse d'une mégadrive ou d'une master system).

Sinon concernant la mvs 161 in 1 quand je l'ai acheté j'avais des reboot et des crash sur mv2f avec le bios mvs euro d'origine mais aussi avec l'unibios 3.0 mais apparement aucun défaut constaté depuis plus de 3 ans avec l'unibios 3.2.

Ma mvs 161 in 1 n'a pas été démonté donc je la laisse comme ça.

Pour ceux qui veulent essayer pourquoi pas avant de bricoler d'y mettre un unibios 3.2.
avatar
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 5298
Date d'inscription : 13/08/2013
Age : 40
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Re: cartouche aes 161 in 1

Message  Kategohi le Sam 24 Mar 2018 - 16:55

TRK a écrit:pourtant ta une grosse taivai bave   #jaloox  !



Si y avait que ça lol!

Non j'en ai 3 en fait,mais ru comprends bien que je préfère mettre une cartouche aes qu'un bloc de 40cm de haut.
avatar
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 5298
Date d'inscription : 13/08/2013
Age : 40
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Re: cartouche aes 161 in 1

Message  TRK le Sam 24 Mar 2018 - 16:59

Kategohi a écrit:
TRK a écrit:pourtant ta une grosse taivai bave   #jaloox  !



Si y avait que ça lol!

Non j'en ai 3 en fait,mais ru comprends bien que je préfère mettre une cartouche aes qu'un bloc de 40cm de haut.

ps : c'est la salle cuisine/gaming ? mrgreen
avatar
TRK
330 Mega Shock
330 Mega Shock

Système(s) : AES
Messages : 496
Date d'inscription : 31/01/2018
Localisation : Paris

https://www.instagram.com/krystophe_trk/

Revenir en haut Aller en bas

Re: cartouche aes 161 in 1

Message  Kategohi le Sam 24 Mar 2018 - 17:09

J'en 3 de côté des trinitrons (les mêmes)
Au cas ou y en a une qui fume durant les années a venir du moins les 40 prochaines années après j'serai puet-être crevé mrgreen


Dernière édition par Kategohi le Sam 24 Mar 2018 - 17:11, édité 1 fois
avatar
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 5298
Date d'inscription : 13/08/2013
Age : 40
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Re: cartouche aes 161 in 1

Message  TRK le Sam 24 Mar 2018 - 17:11

faut pas habiter un appart ^^
avatar
TRK
330 Mega Shock
330 Mega Shock

Système(s) : AES
Messages : 496
Date d'inscription : 31/01/2018
Localisation : Paris

https://www.instagram.com/krystophe_trk/

Revenir en haut Aller en bas

Re: cartouche aes 161 in 1

Message  Kategohi le Sam 24 Mar 2018 - 17:12

Non c'est sûr moi je suiq en maison a 3 étages j'ai 200m carré habitable donc pas de soucis.
avatar
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 5298
Date d'inscription : 13/08/2013
Age : 40
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Re: cartouche aes 161 in 1

Message  atomikwave le Sam 24 Mar 2018 - 20:49

Viriathe a écrit:A priori un autre vendeur en Espagne, vends la même chose mais avec un packaging différent (en 3 versions) :

https://www.ebay.es/itm/NEO-GEO-AES-161-IN-1-Cartridge-NEW-SEALED-PRE-ORDER/323166676345?hash=item4b3e3c2579Ⓜm3elxHfzZLEDjCRZrWnlvNg


Ils se sont pas fait chier.
Ils ont utiliser les flash des mvs 161in1 et on claquer sa pour de l'aes.

atomikwave
Combo maker
Combo maker

Messages : 721
Date d'inscription : 09/02/2014

Revenir en haut Aller en bas

Re: cartouche aes 161 in 1

Message  nic034 le Sam 24 Mar 2018 - 21:26

Salut atomikwave,

Comment vas tu ?
Ils font comment les lascars, c'est un PCB MVS avec un interposer embarqué ou un PCB MVS modifié ?

bye

avatar
nic034
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS
Messages : 1086
Date d'inscription : 03/01/2016
Age : 40
Localisation : Montpellier

Revenir en haut Aller en bas

Re: cartouche aes 161 in 1

Message  atomikwave le Sam 24 Mar 2018 - 21:45

nic034 a écrit:Salut atomikwave,

Comment vas tu ?
Ils font comment les lascars, c'est un PCB MVS avec un interposer embarqué ou un PCB MVS modifié ?

bye


Non ils ont fabriquer des pcb AES et ils ont récuperer les flash mvs 161in1. Ni plus ni moins.
En gros quand tu achete sa.. cest comme acheter la 161in1 mvs made in china. Sauf que la elle fonctionne pour ton aes.
Voila les amis.

atomikwave
Combo maker
Combo maker

Messages : 721
Date d'inscription : 09/02/2014

Revenir en haut Aller en bas

Re: cartouche aes 161 in 1

Message  SHIN NIHON KIKAKU 1973 le Sam 24 Mar 2018 - 21:52

atomikwave a écrit:
nic034 a écrit:Salut atomikwave,

Comment vas tu ?
Ils font comment les lascars, c'est un PCB MVS avec un interposer embarqué ou un PCB MVS modifié ?

bye


Non ils ont fabriquer des pcb AES et ils ont récuperer les flash mvs 161in1. Ni plus ni moins.
En gros quand tu achete sa.. cest comme acheter la 161in1 mvs made in china.  Sauf que la elle fonctionne pour ton aes.
Voila les amis.


sa pris du temps pour qui fabrique se type de cartouche pour aes , je sais pas depuis combien de temps , sa exsite
sur mvs c ' est cartouche jaune sur xxxinx sur mvs , mais sa fait déja bien 10 ans nom scratch

je pense qui a pas mal d' autre personne qui vont en faire , en chine et autre part donc sa va etre commun avec le temps et les prix vont etre de moins en moins chère scratch
avatar
SHIN NIHON KIKAKU 1973
1000 Mega Shock
1000 Mega Shock

Système(s) : neogeo aes , sega saturn , dre
Messages : 6023
Date d'inscription : 09/10/2015
Localisation : ici et ailleurs

Revenir en haut Aller en bas

Re: cartouche aes 161 in 1

Message  atomikwave le Sam 24 Mar 2018 - 21:57

SHIN NIHON KIKAKU 1973 a écrit:
atomikwave a écrit:
nic034 a écrit:Salut atomikwave,

Comment vas tu ?
Ils font comment les lascars, c'est un PCB MVS avec un interposer embarqué ou un PCB MVS modifié ?

bye


Non ils ont fabriquer des pcb AES et ils ont récuperer les flash mvs 161in1. Ni plus ni moins.
En gros quand tu achete sa.. cest comme acheter la 161in1 mvs made in china.  Sauf que la elle fonctionne pour ton aes.
Voila les amis.


sa pris du temps pour qui fabrique se type de cartouche pour aes , je sais pas depuis combien de temps , sa exsite
sur mvs c ' est cartouche jaune sur xxxinx sur mvs , mais sa fait déja bien 10 ans nom scratch

je pense qui a pas mal d' autre personne qui vont en faire , en chine et autre part donc sa va etre commun avec le temps et les prix vont etre de moins en moins chère scratch

DavidG le canadien lavais deja fait ya longtemps.

En faite cest peine perdu de faire cela..
161in1 cest pourrie.. sa bug.. les bourré de hack... il manque des jeux...
Aller mettre sa sur de l'aes.. faut vraiment avoir du temps a perdre et des sous aussi.

atomikwave
Combo maker
Combo maker

Messages : 721
Date d'inscription : 09/02/2014

Revenir en haut Aller en bas

Re: cartouche aes 161 in 1

Message  Kategohi le Sam 24 Mar 2018 - 22:17

De toute façon moi ça m'évite de sortir mon systeme mv2f donc pour l'instant je vais m'en contenter.
Mais sache que ton projet de full set personnellement j'en suis.

Si tu repart sur le projet au mois de mai c'est parfait après on peut y penser pour noel 2018^^

Moi cette 161 in 1 c'est une alternative en attendant.
avatar
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 5298
Date d'inscription : 13/08/2013
Age : 40
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Re: cartouche aes 161 in 1

Message  Amos le Jeu 24 Mai 2018 - 20:19

Pour apporter ma contribution, j'ai aussi pris cette fameuse 161-in-1 AES.

Beaucoup de bugs (pas de boot de la cartouche ou alors lancement hasardeux avec écran gris/vert pixelisé sur le haut, reset dès le début d'un jeux ou en pleine partie, son qui crache, etc.), du coup devant cette instabilité, j'en ai fait part à Japangameonline à qui j'ai renvoyé la cartouche pour échange.

Il a semblé étonné car il teste les cartouches avant expédition et il m'a dit que tout fonctionnait bien.
Wait & see avec la nouvelle...
avatar
Amos
Adepte du stick
Adepte du stick

Système(s) : AES 3.4
Messages : 294
Date d'inscription : 24/05/2018
Localisation : Lyon

Revenir en haut Aller en bas

Re: cartouche aes 161 in 1

Message  Kategohi le Jeu 24 Mai 2018 - 20:30

Ah,elle marchait pas mal la mienne portant.
A part les bugs habituels rien de choquant.
avatar
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 5298
Date d'inscription : 13/08/2013
Age : 40
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Re: cartouche aes 161 in 1

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 7 Précédent  1, 2, 3, 4, 5, 6, 7  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
