[HELP] Problème avec slot MV1FZ - Page 2 Empty Re: [HELP] Problème avec slot MV1FZ

Message  sebnet le Lun 24 Avr 2017 - 20:33

j'ai besoin d'une photo du dessous de ta carte à l’arrière en gros plan

merci

sebnet
Nouvelle recrue
Nouvelle recrue

Messages : 25
Date d'inscription : 20/04/2017
Localisation : marseille

Revenir en haut Aller en bas

[HELP] Problème avec slot MV1FZ - Page 2 Empty Re: [HELP] Problème avec slot MV1FZ

Message  neo.fury le Lun 24 Avr 2017 - 20:36

C'est ça que tu veux

[HELP] Problème avec slot MV1FZ - Page 2 Img_7812
neo.fury
neo.fury
1000 Mega Shock
1000 Mega Shock

Système(s) : Neo AES/CD/MVS et Arcade
Messages : 2398
Date d'inscription : 11/10/2015
Age : 40
Localisation : Normandie

Revenir en haut Aller en bas

[HELP] Problème avec slot MV1FZ - Page 2 Empty Re: [HELP] Problème avec slot MV1FZ

Message  Kategohi le Lun 24 Avr 2017 - 20:43

hihi nic034

Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 5704
Date d'inscription : 13/08/2013
Age : 41
Localisation : sainte-florine 43

Revenir en haut Aller en bas

[HELP] Problème avec slot MV1FZ - Page 2 Empty Re: [HELP] Problème avec slot MV1FZ

Message  sebnet le Lun 24 Avr 2017 - 20:48

non ça c'est la carte du connecteur
je veux la carte avec les petits composants soudés dessous

sebnet
Nouvelle recrue
Nouvelle recrue

Messages : 25
Date d'inscription : 20/04/2017
Localisation : marseille

Revenir en haut Aller en bas

[HELP] Problème avec slot MV1FZ - Page 2 Empty Re: [HELP] Problème avec slot MV1FZ

Message  nic034 le Lun 24 Avr 2017 - 20:54

Teste les CRE sur ton slot MV1FZ.
Tu peux me donner les modèles des CRE stp ?

exemple, ca ressemble à ca :
[HELP] Problème avec slot MV1FZ - Page 2 Robocop_5

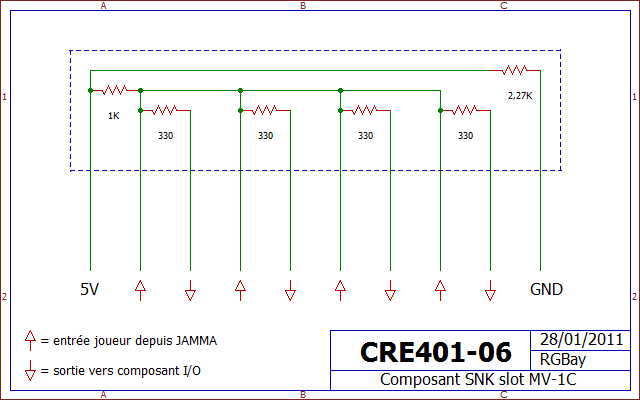

Exemple :
[HELP] Problème avec slot MV1FZ - Page 2 Cre401-06_asf

As tu un autre slot de même modèle (ou une âme généreuse sur le board) le but serait de localiser le CRE du P1 et voir si tu as pas une piste coupée Smile
nic034
nic034
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS
Messages : 1302
Date d'inscription : 03/01/2016
Age : 40
Localisation : Montpellier

Revenir en haut Aller en bas

[HELP] Problème avec slot MV1FZ - Page 2 Empty Re: [HELP] Problème avec slot MV1FZ

Message  nic034 le Lun 24 Avr 2017 - 21:02

Désolé Kategohi :p

edit

IN00: Up P1
IN01: Down P1
IN02: Left P1
IN03: Right P1
IN04: A P1
IN05: B P1
IN06: C P1
IN07: D P1

La direction gauche du P1 est sur la pin 44 à droite


neo.fury, tu peux faire une photo en très gros plan et très haute qualité (au moins 10mb) du NEO-C1 afin que l'on voit 3/4 cm autour stp ? puis idem de la zone prés des CRE stp

nic034
nic034
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS
Messages : 1302
Date d'inscription : 03/01/2016
Age : 40
Localisation : Montpellier

Revenir en haut Aller en bas

[HELP] Problème avec slot MV1FZ - Page 2 Empty Re: [HELP] Problème avec slot MV1FZ

Message  Kategohi le Lun 24 Avr 2017 - 21:07

Pas trop le temps de vous aider les gars sur ce coup là. clown
Bonne soirée Razz
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 5704
Date d'inscription : 13/08/2013
Age : 41
Localisation : sainte-florine 43

Revenir en haut Aller en bas

[HELP] Problème avec slot MV1FZ - Page 2 Empty Re: [HELP] Problème avec slot MV1FZ

Message  nic034 le Lun 24 Avr 2017 - 21:09

[HELP] Problème avec slot MV1FZ - Page 2 Captur10

Peux tu stp prendre un ohmmètre et tracer la PIN44 du NEO-C1 ?
Peux tu aussi faire une photo de la zone encadré (évite le téléphone si possible :p)

merci
nic034
nic034
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS
Messages : 1302
Date d'inscription : 03/01/2016
Age : 40
Localisation : Montpellier

Revenir en haut Aller en bas

[HELP] Problème avec slot MV1FZ - Page 2 Empty Re: [HELP] Problème avec slot MV1FZ

Message  nic034 le Lun 24 Avr 2017 - 21:09

Kategohi a écrit:Pas trop le temps de vous aider les gars sur ce coup là. clown
Bonne soirée Razz

Haha :p
Pas de soucis Smile
nic034
nic034
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS
Messages : 1302
Date d'inscription : 03/01/2016
Age : 40
Localisation : Montpellier

Revenir en haut Aller en bas

[HELP] Problème avec slot MV1FZ - Page 2 Empty Re: [HELP] Problème avec slot MV1FZ

Message  Kategohi le Lun 24 Avr 2017 - 21:11

Nico.
Y a pas un microcontroleur qui gère les directions?


Dernière édition par Kategohi le Lun 24 Avr 2017 - 21:19, édité 1 fois
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 5704
Date d'inscription : 13/08/2013
Age : 41
Localisation : sainte-florine 43

Revenir en haut Aller en bas

[HELP] Problème avec slot MV1FZ - Page 2 Empty Re: [HELP] Problème avec slot MV1FZ

Message  Kategohi le Lun 24 Avr 2017 - 21:17

nic034 a écrit:Teste les CRE sur ton slot MV1FZ.
Tu peux me donner les modèles des CRE stp ?

exemple, ca ressemble à ca :
[HELP] Problème avec slot MV1FZ - Page 2 Robocop_5

Exemple :
[HELP] Problème avec slot MV1FZ - Page 2 Cre401-06_asf

As tu un autre slot de même modèle (ou une âme généreuse sur le board) le but serait de localiser le CRE du P1 et voir si tu as pas une piste coupée Smile


Je suis du même avis pour moi cette piste est bonne.
Il a fait fusible
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 5704
Date d'inscription : 13/08/2013
Age : 41
Localisation : sainte-florine 43

Revenir en haut Aller en bas

[HELP] Problème avec slot MV1FZ - Page 2 Empty Re: [HELP] Problème avec slot MV1FZ

Message  nic034 le Lun 24 Avr 2017 - 21:32

Kategohi a écrit:Nico.
Y a pas un microcontroleur qui gère les directions?

Aucune idée, je pensais que c'était le NEO-C1?
Y'a des CR sur jamma-x-nation à 5$, après c'est peut être pas les même..

CRIO-A026 Resistor Pack - $4.99
CRIO-A26 Resistor Pack, pulled from MV1F parts board. 100% working.
Resistor value is 1.2k.
nic034
nic034
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS
Messages : 1302
Date d'inscription : 03/01/2016
Age : 40
Localisation : Montpellier

Revenir en haut Aller en bas

[HELP] Problème avec slot MV1FZ - Page 2 Empty Re: [HELP] Problème avec slot MV1FZ

Message  Kategohi le Lun 24 Avr 2017 - 21:50

De toute façon le neo-c1 n'est pas directement sur la pine de direction donc je pense au crio aussi.
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 5704
Date d'inscription : 13/08/2013
Age : 41
Localisation : sainte-florine 43

Revenir en haut Aller en bas

[HELP] Problème avec slot MV1FZ - Page 2 Empty Re: [HELP] Problème avec slot MV1FZ

Message  neo.fury le Lun 24 Avr 2017 - 21:50

Je ne vois aucune inscription CRE
neo.fury
neo.fury
1000 Mega Shock
1000 Mega Shock

Système(s) : Neo AES/CD/MVS et Arcade
Messages : 2398
Date d'inscription : 11/10/2015
Age : 40
Localisation : Normandie

Revenir en haut Aller en bas

[HELP] Problème avec slot MV1FZ - Page 2 Empty Re: [HELP] Problème avec slot MV1FZ

Message  nic034 le Lun 24 Avr 2017 - 21:55

neo.fury a écrit:Je ne vois aucune inscription CRE

Quelques photos peut être ? Smile
nic034
nic034
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS
Messages : 1302
Date d'inscription : 03/01/2016
Age : 40
Localisation : Montpellier

Revenir en haut Aller en bas

[HELP] Problème avec slot MV1FZ - Page 2 Empty Re: [HELP] Problème avec slot MV1FZ

Message  neo.fury le Lun 24 Avr 2017 - 21:57

[HELP] Problème avec slot MV1FZ - Page 2 Puce_110

[HELP] Problème avec slot MV1FZ - Page 2 Puce_210

[HELP] Problème avec slot MV1FZ - Page 2 Puce_310

[HELP] Problème avec slot MV1FZ - Page 2 Puce_410
neo.fury
neo.fury
1000 Mega Shock
1000 Mega Shock

Système(s) : Neo AES/CD/MVS et Arcade
Messages : 2398
Date d'inscription : 11/10/2015
Age : 40
Localisation : Normandie

Revenir en haut Aller en bas

[HELP] Problème avec slot MV1FZ - Page 2 Empty Re: [HELP] Problème avec slot MV1FZ

Message  nic034 le Lun 24 Avr 2017 - 22:11

Merci pour les photos Smile
Tu as un joli condensateur à côté de la pin 20 du port jamma, il aurai pas coulé par hasard ?
Vire le point de colle blanc doucement, nettoie un peu autour du condensateur et inspecte à la loupe

[HELP] Problème avec slot MV1FZ - Page 2 Captur11

Tu peux nous prendre une photo de la zone une fois nettoyé stp ?
nic034
nic034
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS
Messages : 1302
Date d'inscription : 03/01/2016
Age : 40
Localisation : Montpellier

Revenir en haut Aller en bas

[HELP] Problème avec slot MV1FZ - Page 2 Empty Re: [HELP] Problème avec slot MV1FZ

Message  neo.fury le Lun 24 Avr 2017 - 22:17

Je ne vois rien d'anormal

[HELP] Problème avec slot MV1FZ - Page 2 Puce_510
neo.fury
neo.fury
1000 Mega Shock
1000 Mega Shock

Système(s) : Neo AES/CD/MVS et Arcade
Messages : 2398
Date d'inscription : 11/10/2015
Age : 40
Localisation : Normandie

Revenir en haut Aller en bas

[HELP] Problème avec slot MV1FZ - Page 2 Empty Re: [HELP] Problème avec slot MV1FZ

Message  Kategohi le Lun 24 Avr 2017 - 22:34

Avec un multimètre fais suivre la pine 20 voir ou elle va .
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 5704
Date d'inscription : 13/08/2013
Age : 41
Localisation : sainte-florine 43

Revenir en haut Aller en bas

[HELP] Problème avec slot MV1FZ - Page 2 Empty Re: [HELP] Problème avec slot MV1FZ

Message  nic034 le Lun 24 Avr 2017 - 22:45

on avance :
https://wiki.neogeodev.org/index.php?title=CRE401
The 330 ohm resistors provide current protection (sometimes as fuses), the capacitors smooth out eventual spikes.

Un des CRE401 pour moi à cramé, une des résistances interne de 330ohm suite à un court jus ? Smile

Je pensais pas à ca, mais tu devrais dans un premier temps effacer la backup ram, cela résout pas mal de problème.
C'est en effet, le premier truc à faire :
https://forums.arcade-museum.com/showthread.php?t=203197

Pour ce faire : monte tout les dip-swiches sur ON, et tu laisse l'écran sur "Work ram test" pendant 1 minutes, puis tu remets tous les jumpers sur OFF sauf le premier pour passer en mode "test", tu vas dans le dernier panneau et tu fais un "clear ram". Une fois que c'est fait, tu remets l'heure et tu descends le premier dip-switch sur OFF. Tu testes un jeu et tu vois.

Si c'est pareil, c'est hardware :

http://gamesx.com/wiki/lib/exe/fetch.php?media=schematics:mv1fs-page1.jpg
[HELP] Problème avec slot MV1FZ - Page 2 Cap10

Un des 2 composants encadrés ou les pistes qui y passent sont en cause.

Si j'arrive bien à lire en partant de la gauche sur le CRE401 :
flux sortant OUT2 (pin7), flux entrant IN2 (pin6)

Donc à mon avis, il faut trouver le bon CR401 et le verifier et remonter avec un test de continuité jusqu'a NEO qui va bien Smile

Exemple pour trouver le bon CR401 :
http://www.neogeo-system.com/t4663-petit-soucis-mv-1c-c-est-grave-doc
[HELP] Problème avec slot MV1FZ - Page 2 146315IMG5110


Dernière édition par nic034 le Lun 24 Avr 2017 - 22:57, édité 1 fois
nic034
nic034
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS
Messages : 1302
Date d'inscription : 03/01/2016
Age : 40
Localisation : Montpellier

Revenir en haut Aller en bas

[HELP] Problème avec slot MV1FZ - Page 2 Empty Re: [HELP] Problème avec slot MV1FZ

Message  neo.fury le Lun 24 Avr 2017 - 22:57

Demain, je branche le slot et je vérifie les pistes au multi.
Je dois suivre le pin 20?
Merci à vous Nico et kategohi
neo.fury
neo.fury
1000 Mega Shock
1000 Mega Shock

Système(s) : Neo AES/CD/MVS et Arcade
Messages : 2398
Date d'inscription : 11/10/2015
Age : 40
Localisation : Normandie

Revenir en haut Aller en bas

[HELP] Problème avec slot MV1FZ - Page 2 Empty Re: [HELP] Problème avec slot MV1FZ

Message  nic034 le Lun 24 Avr 2017 - 22:58

neo.fury a écrit:Demain, je branche le slot et je vérifie les pistes au multi.
Merci à vous Nico et kategohi

Pas de soucis, j'ai fais un edit sur le post, pense à faire un "clear backup ram" avant tout, c'est peut être un problème de config corrompue tout simplement.

Si le clear ne suffit pas oui, il faut la suivre afin de vérifier que tout est OK au niveau des pistes, si c'est le cas, c'est peut être l'un des CR401

Bye
nic034
nic034
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS
Messages : 1302
Date d'inscription : 03/01/2016
Age : 40
Localisation : Montpellier

Revenir en haut Aller en bas

[HELP] Problème avec slot MV1FZ - Page 2 Empty Re: [HELP] Problème avec slot MV1FZ

Message  neo.fury le Lun 24 Avr 2017 - 23:00

nic034 a écrit:
neo.fury a écrit:Demain, je branche le slot et je vérifie les pistes au multi.
Merci à vous Nico et kategohi

Pas de soucis, j'ai fais un edit sur le post, pense à faire un "clear backup ram" avant tout, c'est peut être un problème de config corrompue tout simplement.

Si le clear ne suffit pas oui, il faut la suivre afin de vérifier que tout est OK au niveau des pistes, si c'est le cas, c'est peut être l'un des CR401

Bye

Ok merci Nico.
Je vais d'abord tester ça et je verrais pour suivre la piste au multi ensuite
neo.fury
neo.fury
1000 Mega Shock
1000 Mega Shock

Système(s) : Neo AES/CD/MVS et Arcade
Messages : 2398
Date d'inscription : 11/10/2015
Age : 40
Localisation : Normandie

Revenir en haut Aller en bas

[HELP] Problème avec slot MV1FZ - Page 2 Empty Re: [HELP] Problème avec slot MV1FZ

Message  Kategohi le Lun 24 Avr 2017 - 23:11

Razz
Kategohi
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 5704
Date d'inscription : 13/08/2013
Age : 41
Localisation : sainte-florine 43

Revenir en haut Aller en bas

[HELP] Problème avec slot MV1FZ - Page 2 Empty Re: [HELP] Problème avec slot MV1FZ

Message  sebnet le Mar 25 Avr 2017 - 13:11

[HELP] Problème avec slot MV1FZ - Page 2 Mini_893176backpcb

[HELP] Problème avec slot MV1FZ - Page 2 Mini_958408c3mod

voilà ce dont j'ai besoin comme photo du board!

sebnet
Nouvelle recrue
Nouvelle recrue

Messages : 25
Date d'inscription : 20/04/2017
Localisation : marseille

Revenir en haut Aller en bas

[HELP] Problème avec slot MV1FZ - Page 2 Empty Re: [HELP] Problème avec slot MV1FZ

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 3 Précédent  1, 2, 3  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
