Alimentation 5v sur console 9v ?

Message  Lipton le Lun 6 Mar 2017 - 19:20

Bonsoir,

Je suis un jeune possesseur d'une neo geo aes acheter en boutique et je rencontre un problème inhabituel je pense...
Sur l'étiquette au cul de la console il est écrit qu'il me faut une alimentation Pro-pow3 donc une 9v au moins si j'ai bien tout compris lors de mes recherches, hors la console m'a été vendu avec un bloc alimentation Pro-pow pal Input AC 220-240V 50hz 0.21A Output DC 5V 3A et la console fonctionnait très bien avec elle, depuis que j'ai débrancher ma multiprise cette alimentation me semble griller.....alors après de brève recherche sur internet j'ai pu voir que d'après l'étiquette au cul de ma console une alimentation de Sega megadrive ferait l'affaire, je sort donc mon alimentation megadrive et là soulagement la console s'allume mais avec l'écran qui frise dans tous les sens, seul le son semble ne pas être altérer par une mauvaise alimentation ?! Alors question que je me pose, est-ce que l'ancien propriétaire n'aurait pas récuperer une carte mère de neo geo 5V pour la coller dans la coque d'une console avec l'étiquette 9V ? Car au bout de quelque seconde de démarrage avec l'alimentation megadrive j'ai senti une odeur de chaud....
En gros est-ce que une alimentation 5V aurait pu faire fonctionner une console nécessitant une alimentation en 9V ?
A votre avis faudrait-il que je parte sur une alimentation en 5v puisque celle de megadrive me fait friser l'image et sort une odeur de chaud de la console ?

D'avance merci....quoiqu'il en soit faut vraiment être un sacré connard pour claquer une carte mère 5v dans une coque avec écrit 9v....

Lipton
Nouvelle recrue
Nouvelle recrue

Messages : 34
Date d'inscription : 06/03/2017

Revenir en haut Aller en bas

Re: Alimentation 5v sur console 9v ?

Message  nic034 le Lun 6 Mar 2017 - 19:34

Salut

Fais une photo du dessous de ta console avec le modèle et le code barre et poste la ici stp puis afin de vraiment être sur, ouvre la console (éteinte bien sur) et fait aussi une photo de la carte mère en HD stp

Je te conseille de respecter le voltage nécessaire et de prendre une alimentation faite pour (après vérification), le bricolage de fait pas bon ménage avec les neogeo en général.

Avant d'aller plus en avant de brancher n'importe quoi, il faut absolument tout vérifier.
Si tu utilise un voltage trop faut, tu va griller la carte mère.

Sur l'étiquette au cul de la console il est écrit qu'il me faut une alimentation Pro-pow3 donc une 9v au moins

20 secondes re cherche sur internet :
http://www.neogeofans.com/leforum/showthread.php?s=&threadid=23906


Bye
avatar
nic034
Combo maker
Combo maker

Système(s) : MVS
Messages : 700
Date d'inscription : 03/01/2016
Age : 39
Localisation : Montpellier

Revenir en haut Aller en bas

Re: Alimentation 5v sur console 9v ?

Message  Lipton le Lun 6 Mar 2017 - 19:45






Sur l'étiquette il est écrit tout le contraire de ce qui est écrit sur l'alimentation....console neo-geo model no NEO-O rating 8w use pro-pow3 ac adaptator only serial no 178919 voilà pour ce qui est du dessous de la console pour ce qui est de l'alimentation voir mon premier poste, les deux ne correspondent pas et quand je met une alimentation censé coller avec l'étiquette de la console l'image freeze et au bout d'un moment ça sent un peu le chaud je l'ai vite éteinte depuis et pas rallumer.

Lipton
Nouvelle recrue
Nouvelle recrue

Messages : 34
Date d'inscription : 06/03/2017

Revenir en haut Aller en bas

Re: Alimentation 5v sur console 9v ?

Message  Kategohi le Lun 6 Mar 2017 - 20:09

Pcb 3.4 ------>9v 1a Very Happy ou alim megadrive.
Salut nico

Ta console ne fonctionne pas avec une alim de 5v.
L'alimentation pro-pow est recommandé pour ce type de pcb mère Wink

Le proble de freeze?video pour voir?
Sans cartouche quelle couleur d'ecran?
avatar
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 4475
Date d'inscription : 13/08/2013
Age : 39
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Re: Alimentation 5v sur console 9v ?

Message  Lipton le Lun 6 Mar 2017 - 20:16



Alors pourquoi ma console fonctionnait bien avec ça ? Et que quand je lui branche une alimentation megadrive ça freeze et ça sent le chaud ? J'ai une collection d'adaptateur chez moi dans le meilleur des cas il faudrait quoi en puissance ? Plus ou moins ?

Lipton
Nouvelle recrue
Nouvelle recrue

Messages : 34
Date d'inscription : 06/03/2017

Revenir en haut Aller en bas

Re: Alimentation 5v sur console 9v ?

Message  Kategohi le Lun 6 Mar 2017 - 20:31

Parce que ta console a un régulateur interne qui accepte jusqu'a 30v
Et elle passe ce courrant en +5v régulé.

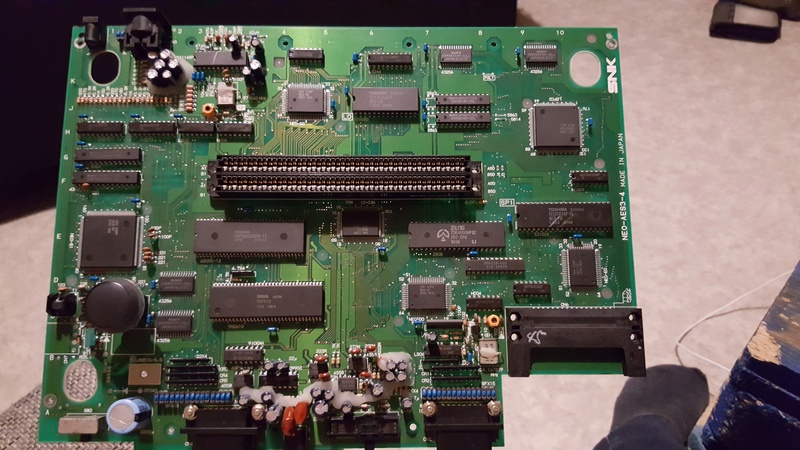

Si tu mets l'alim en photo sur 3.4 ça peut cafouiller mais ça peut marcher aussi.

Edit------------>c'est bizarre il te manque l'alim a découpage et la diode de protection sur ta pcb.
Il y a eu une modif le mieux serai de mettre l'alim que tu as
avatar
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 4475
Date d'inscription : 13/08/2013
Age : 39
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Re: Alimentation 5v sur console 9v ?

Message  Kategohi le Lun 6 Mar 2017 - 20:44



j'ai jamais vu cette pièce,peut être une raison du +5v en entrée
avatar
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 4475
Date d'inscription : 13/08/2013
Age : 39
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Re: Alimentation 5v sur console 9v ?

Message  Lipton le Lun 6 Mar 2017 - 20:49



Ça donne ça en vidéo avec une alimentation Sega de 9v 1A ... de quoi tu parles quand tu dis "alim à découpage" et "diode de protection de la pcb" désolé je suis novice en hardware mais je suis curieux comme un vieux chat.

Lipton
Nouvelle recrue
Nouvelle recrue

Messages : 34
Date d'inscription : 06/03/2017

Revenir en haut Aller en bas

Re: Alimentation 5v sur console 9v ?

Message  neopolo le Lun 6 Mar 2017 - 20:52

Kategohi a écrit:Parce que ta console a un régulateur interne qui accepte jusqu'a 30v
Et elle passe ce courrant en +5v régulé.

Si tu mets l'alim en photo sur 3.4 ça peut cafouiller mais ça peut marcher aussi.

Edit------------>c'est bizarre il te manque l'alim a découpage et la diode de protection sur ta pcb.
Il y a eu une modif le mieux serai de mettre l'alim que tu as


j'allais dire pareil,ca ma sauté au yeux,il manque qlq composants on dirai.....
avatar
neopolo
1000 Mega Shock
1000 Mega Shock

Système(s) : neogeo mvs / aes
Messages : 1154
Date d'inscription : 31/01/2015
Age : 41
Localisation : haute loire

Revenir en haut Aller en bas

Re: Alimentation 5v sur console 9v ?

Message  Kategohi le Lun 6 Mar 2017 - 20:56

Sans cartouche quelle couleur d'écran?
Remet l'alim 5v.
Je vois pas trop le composant sur ta pcb mais il te de l'ampèrage elle doit être un peu short ton alim.

Reste en 5v 3a.si elle n'a pas le lm en 5v et la diode c'est quel régule en 3a.
avatar
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 4475
Date d'inscription : 13/08/2013
Age : 39
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Re: Alimentation 5v sur console 9v ?

Message  Lipton le Lun 6 Mar 2017 - 21:01

Sans la cartouche c'est couleur noir avec quelque freeze. Fait chier je l'ai payė à prix d'or....depuis le temps que jme branlais devant lol!

Lipton
Nouvelle recrue
Nouvelle recrue

Messages : 34
Date d'inscription : 06/03/2017

Revenir en haut Aller en bas

Re: Alimentation 5v sur console 9v ?

Message  Kategohi le Lun 6 Mar 2017 - 21:03

Allez c'est l'alim qui envoi pas ce qu'il faut.
avatar
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 4475
Date d'inscription : 13/08/2013
Age : 39
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Re: Alimentation 5v sur console 9v ?

Message  Lipton le Lun 6 Mar 2017 - 21:06

Qui envoie "trop" plutôt....fait chier j'en ai commander une il y a quelque jour elle doit être en cours d'envois....une équivalente à une pro-pow3...donc une 9v...

Lipton
Nouvelle recrue
Nouvelle recrue

Messages : 34
Date d'inscription : 06/03/2017

Revenir en haut Aller en bas

Re: Alimentation 5v sur console 9v ?

Message  Kategohi le Lun 6 Mar 2017 - 21:10

T'as bien une alim 5v?
avatar
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 4475
Date d'inscription : 13/08/2013
Age : 39
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Re: Alimentation 5v sur console 9v ?

Message  Lipton le Lun 6 Mar 2017 - 21:26

Celle que j'ai pris en photo est une 5v c'est celle que j'ai eu avec la console et suite à un débranchement de ma multiprise je ne sais pas pourquoi mais elle ne fonctionne plus ainsi que l'alimentation de mon disque dur externe donc je pense qu'elle a simplement griller ensuite j'ai mis de coter le fais que se soit une 5v et je me suis intéresser à ce que la console demandait vu ce qui est écrit sur l'étiquette et suite à différent test avec différentes alimentation en 10v et en 9v résultat ça freeze sur toutes.... et j'ai malheureusement commander l'équivalent d'une pro-pow3 donc une 9v...j'ai plus qu'à repassé une commande ou attendre celle qui doit être en court d'envoie et demander un échange. Mais pourquoi il manque des pièces sur ma pcb ?? Quel intérêt ? Vous avez jamais vu ça auparavant ? J'ai bien fait de venir ici ça risque d'intéresser les curieux xD

Lipton
Nouvelle recrue
Nouvelle recrue

Messages : 34
Date d'inscription : 06/03/2017

Revenir en haut Aller en bas

Re: Alimentation 5v sur console 9v ?

Message  Kategohi le Lun 6 Mar 2017 - 21:39

C'est pas qu'il manque des pièces c'est qu'a l'usine ils ont peut-être bricolés la pcb pour passer une serie d'alim en 5v.
Bizarre de cramer une alim en débranchant une prise.

Ça se trouve t'as un FUSIBLE dans l'alim.

T'as regardé avec ton multi ce que sort l'alim?
avatar
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 4475
Date d'inscription : 13/08/2013
Age : 39
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Re: Alimentation 5v sur console 9v ?

Message  Kategohi le Lun 6 Mar 2017 - 21:45

La consommation de la Neo Geo est évaluée à 8W quand elle est en 5v, donc elle a besoin de 1.6A.

Avec l'alim de mégadrive t'es pas prêt de la démarrer.


Demonte ton alim il y a un fusible en verre dedans. super
avatar
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 4475
Date d'inscription : 13/08/2013
Age : 39
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Re: Alimentation 5v sur console 9v ?

Message  Lipton le Lun 6 Mar 2017 - 21:53

Alors pour ce qui est de l'alimentation en 5v cramer je n'ai pas pu effectuer test j'ai rien de rien pour tester ensuite pour un éventuel fusible dans l'alimentation merci de l'information je vais me débrouiller pour la démonter et tenter de réparer Wink l'alimention megadrive ou une autre de puissance plus ou moins égale me démarre toutes la console mais avec l'image dans le même état que sur la vidéo, la seule alimentation m'ayant correctement fait fonctionner la console est la 5v prise en photo....

Lipton
Nouvelle recrue
Nouvelle recrue

Messages : 34
Date d'inscription : 06/03/2017

Revenir en haut Aller en bas

Re: Alimentation 5v sur console 9v ?

Message  Kategohi le Lun 6 Mar 2017 - 22:00

Demonte la et le fusible est en bas.
Sinon tu as une double piste qui a tendance a lacher sur les pow pal (gros bloc quoi mrgreen )
avatar
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 4475
Date d'inscription : 13/08/2013
Age : 39
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Re: Alimentation 5v sur console 9v ?

Message  Lipton le Lun 6 Mar 2017 - 22:19

Hélas je n'ai pas le bon embout....je verrai demain merci de l'information mais je comprend toujours pas pourquoi dessous la console il est écrit qu'il faut une alimentation en 9v alors que vu la pcb il faut du 5v...après quelques recherches je suis tomber sur un forum avec ma pcb en photo et le gars dit bien que ma pcb est une version 5v ...je vous laisse regarder :

http://forum.wda-fr.org/viewtopic.php?t=2057

....ça explique pas pourquoi sous la console ça m'affiche qu'il faut du pro-pow3 = 9v donc....j'en reviens à ce que je pensais depuis le départ, c'est une pcb 5v dans une coque 9v...donc le numéro de série ne doit même pas correspondre au final pfff

Lipton
Nouvelle recrue
Nouvelle recrue

Messages : 34
Date d'inscription : 06/03/2017

Revenir en haut Aller en bas

Re: Alimentation 5v sur console 9v ?

Message  Kategohi le Lun 6 Mar 2017 - 22:24

Voilà la réponce transistor de puissance et pas de diode.
Donc pas compliqué a comprendre la pcb a du être swappée du socle pro pow pour celle-là en 9v

Répare ton alim chef Wink

Donc la 3.4 ils l'ont fait aussi en 5v(ton problème est réglé)
avatar
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 4475
Date d'inscription : 13/08/2013
Age : 39
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Re: Alimentation 5v sur console 9v ?

Message  Lipton le Lun 6 Mar 2017 - 22:48

D'avance merci I love you je vous tiendrai au jus dès que jaurai trouvé un embout gamebit pour l'alimentation et si c'est bien le fusible qui a cramer. Merci encore une fois Wink bonne soirée.

Lipton
Nouvelle recrue
Nouvelle recrue

Messages : 34
Date d'inscription : 06/03/2017

Revenir en haut Aller en bas

Re: Alimentation 5v sur console 9v ?

Message  Kategohi le Lun 6 Mar 2017 - 23:11

Pas de quoi.
La diode en question de protection est a l'intérieur du transistor mais il faut le numéro du boitier. study
avatar
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 4475
Date d'inscription : 13/08/2013
Age : 39
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Re: Alimentation 5v sur console 9v ?

Message  Lipton le Mer 8 Mar 2017 - 12:15

Hello tout le monde,

Je viens au nouvelle, j'ai reçu mon embout gamebit et j'ai pu démonter mon alimentation en 5v, alors en effet le fusible est grillé mais je soupçonne d'autres problèmes dans l'alimentation puisque plusieurs soudure sont marquées par des points de chauffe...alors dans le doute j'ai changė le fusible et lors du branchement à la prise seulement, ça a été le 14 juillet chez moi, gros pétard et fumė blanche venant de l'alimentation donc en bref, elle est hs, mais pas grave ne nous laissons pas submerger par les émotions, direction le site intérêt retrogamesupply pour une seconde commande mais de la bonne alimentation ce coup ci, l'équivalent de la propow 5v d'origine, si avec celle là la console fonctionne corrextzment je passerai une commande sur ebay de l'alimentation d'origine. Voili voilou Wink

Lipton
Nouvelle recrue
Nouvelle recrue

Messages : 34
Date d'inscription : 06/03/2017

Revenir en haut Aller en bas

Re: Alimentation 5v sur console 9v ?

Message  Kategohi le Mer 8 Mar 2017 - 12:34

Oui,si tu fusible a sauté c'est que t'as un court jus a quelque par.
Fait une photo de la pcb voir?il y a une technique.

Regarde la dessus
https://www.youtube.com/watch?v=mXqR0ieb8oo
avatar
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 4475
Date d'inscription : 13/08/2013
Age : 39
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Re: Alimentation 5v sur console 9v ?
