SNK NEO-MVH MV2F - De la sortie de carton à la consolisation Empty SNK NEO-MVH MV2F - De la sortie de carton à la consolisation

Message  Mars Dim 31 Juil 2016 - 21:06

Hello,

Nouveau ici, je débarque avec un projet qui peut paraître commun mais que j'imagine évoluer dans le temps...
La base est un slot MVS 2 slots acheté il y a des années, oublié dans un carton, jamais testé...

Je vais certainement commencer par demander à un collègue bricoleur de le tester avant de faire quoique ce soit.

Novice en la matière, j'ai tout de même repérer 2 choses à vérifier, un jack (?) à moitié arraché et des traces de soudures sur et autour du Jamma:

SNK NEO-MVH MV2F - De la sortie de carton à la consolisation Wp_20111
SNK NEO-MVH MV2F - De la sortie de carton à la consolisation Wp_20110

Ca vous inspire quoi ces 2 photos ? Very Happy
Mars
Mars
Nouvelle recrue
Nouvelle recrue

Système(s) : NEO-O J/NEO-MVH MV2F/Neo Geo X
Messages : 29
Date d'inscription : 31/07/2016
Age : 46
Localisation : Gentilly

Revenir en haut Aller en bas

SNK NEO-MVH MV2F - De la sortie de carton à la consolisation Empty Re: SNK NEO-MVH MV2F - De la sortie de carton à la consolisation

Message  slyskyspy Dim 31 Juil 2016 - 21:09

Ca n a pas l air tres grave pour le moment Razz

La premiere chose est effectivement de l essayer!!! mrgreen
slyskyspy
slyskyspy
1000 Mega Shock
1000 Mega Shock

Système(s) : MVS, AES, CD, Pocket, Arcade
Messages : 4133
Date d'inscription : 06/03/2014
Age : 52
Localisation : Viger (65)

http://www.wrightalex.com

Revenir en haut Aller en bas

SNK NEO-MVH MV2F - De la sortie de carton à la consolisation Empty Re: SNK NEO-MVH MV2F - De la sortie de carton à la consolisation

Message  Mars Dim 31 Juil 2016 - 22:49

Ce topic aurait peut-être été mieux dans la section WIP non ?
No
Mars
Mars
Nouvelle recrue
Nouvelle recrue

Système(s) : NEO-O J/NEO-MVH MV2F/Neo Geo X
Messages : 29
Date d'inscription : 31/07/2016
Age : 46
Localisation : Gentilly

Revenir en haut Aller en bas

SNK NEO-MVH MV2F - De la sortie de carton à la consolisation Empty Re: SNK NEO-MVH MV2F - De la sortie de carton à la consolisation

Message  kitano Mar 2 Aoû 2016 - 1:51

idem, je dirais que cela à l air ok.

test , mais à 1ere vu mise à part le ponçage des pins jamma et le point de soudure un peu moche
je ne pense pas que cela soit dangereux.

test

kitano
Adepte du stick
Adepte du stick

Messages : 212
Date d'inscription : 15/09/2014

Revenir en haut Aller en bas

SNK NEO-MVH MV2F - De la sortie de carton à la consolisation Empty Re: SNK NEO-MVH MV2F - De la sortie de carton à la consolisation

Message  Mars Mar 2 Aoû 2016 - 17:37

N'ayant trouvé personne au boulot avec un supergun prêt à tester mon slot, j'ai passé des petites commandes par ci par là...
2 jeux, cartes mémoire, Unibios et un peu de matos chez Conrad !
Mars
Mars
Nouvelle recrue
Nouvelle recrue

Système(s) : NEO-O J/NEO-MVH MV2F/Neo Geo X
Messages : 29
Date d'inscription : 31/07/2016
Age : 46
Localisation : Gentilly

Revenir en haut Aller en bas

SNK NEO-MVH MV2F - De la sortie de carton à la consolisation Empty Re: SNK NEO-MVH MV2F - De la sortie de carton à la consolisation

Message  Mars Dim 14 Aoû 2016 - 12:44

J'ai trouvé ça sur leboncoin, bonne base pas trop chère !

SNK NEO-MVH MV2F - De la sortie de carton à la consolisation 13669410

Namco arcade sitck PS1 pour Tekken, 1996.
Les boutons aux couleurs qui vont bien si on les répartit comme il faut sont des Sanwa, le stick d'origine semble de bonne facture, toute la partie électronique a déjà été virée par l'ancien propriétaire qui a abandonné son mod...
Mars
Mars
Nouvelle recrue
Nouvelle recrue

Système(s) : NEO-O J/NEO-MVH MV2F/Neo Geo X
Messages : 29
Date d'inscription : 31/07/2016
Age : 46
Localisation : Gentilly

Revenir en haut Aller en bas

SNK NEO-MVH MV2F - De la sortie de carton à la consolisation Empty Re: SNK NEO-MVH MV2F - De la sortie de carton à la consolisation

Message  Mars Dim 14 Aoû 2016 - 12:49

Pas vraiment convaincu du panel en 6 boutons...
SNK NEO-MVH MV2F - De la sortie de carton à la consolisation P1030910

Du coup je vais partir sur 4 boutons, avec les 2 boutons restant sur la tranche haute du stick, classique !
SNK NEO-MVH MV2F - De la sortie de carton à la consolisation P1030911

Reste à trouver 2 plaques d'alu en 2mm et les outils qui vont bien pour couper et percer.
Mars
Mars
Nouvelle recrue
Nouvelle recrue

Système(s) : NEO-O J/NEO-MVH MV2F/Neo Geo X
Messages : 29
Date d'inscription : 31/07/2016
Age : 46
Localisation : Gentilly

Revenir en haut Aller en bas

SNK NEO-MVH MV2F - De la sortie de carton à la consolisation Empty Re: SNK NEO-MVH MV2F - De la sortie de carton à la consolisation

Message  Mars Dim 14 Aoû 2016 - 13:01

Sans trop savoir pourquoi, je repousse le moment de sortir le fer à souder...
Je réfléchis, je me pose des questions, je trouve des réponses ou pas, parfois inutiles.
Quelle carte mémoire choisir ? Inutile...
SNK NEO-MVH MV2F - De la sortie de carton à la consolisation P1030914

Dans les vraies questions, qui trouveront surement leur réponse sur le forum...
Est-ce possible de nettoyer ces cartouches sans sacrifier le sticker ?
A savoir qu'un cartouche multijeux prendra place de toute façon...
SNK NEO-MVH MV2F - De la sortie de carton à la consolisation P1030912

Quelqu'un a déjà prévu de lancer une impression groupée de qualité pour les caches-slot ?
SNK NEO-MVH MV2F - De la sortie de carton à la consolisation P1030913
Mars
Mars
Nouvelle recrue
Nouvelle recrue

Système(s) : NEO-O J/NEO-MVH MV2F/Neo Geo X
Messages : 29
Date d'inscription : 31/07/2016
Age : 46
Localisation : Gentilly

Revenir en haut Aller en bas

SNK NEO-MVH MV2F - De la sortie de carton à la consolisation Empty Re: SNK NEO-MVH MV2F - De la sortie de carton à la consolisation

Message  poup Dim 14 Aoû 2016 - 13:01

la conf 6 boutons effectivement peut poser probleme si tu veux passer de 4 à 6 boutons. Le mieux selon moi étant de faire une conf 7 boutons avec 4 en haut et 3 en bas comme on en voit souvent avec le bouton 4 en double sur la 1ère rangée et la seconde.
poup
poup
1000 Mega Shock
1000 Mega Shock

Système(s) : AES, MVS et CDZ
Messages : 3150
Date d'inscription : 08/04/2015
Age : 46
Localisation : 37

Revenir en haut Aller en bas

SNK NEO-MVH MV2F - De la sortie de carton à la consolisation Empty Re: SNK NEO-MVH MV2F - De la sortie de carton à la consolisation

Message  Mars Dim 14 Aoû 2016 - 13:15

7 boutons ? Pour du MVS ?
Ces 2 sticks seront exclusivement réservés au MVS, en DB15 uniquement.

Je me suis basé sur les données trouvées ici et ailleurs, et sur les couleurs de mon câble DB15.
Pour le coup, il faut que je le passe en 4 boutons aussi...

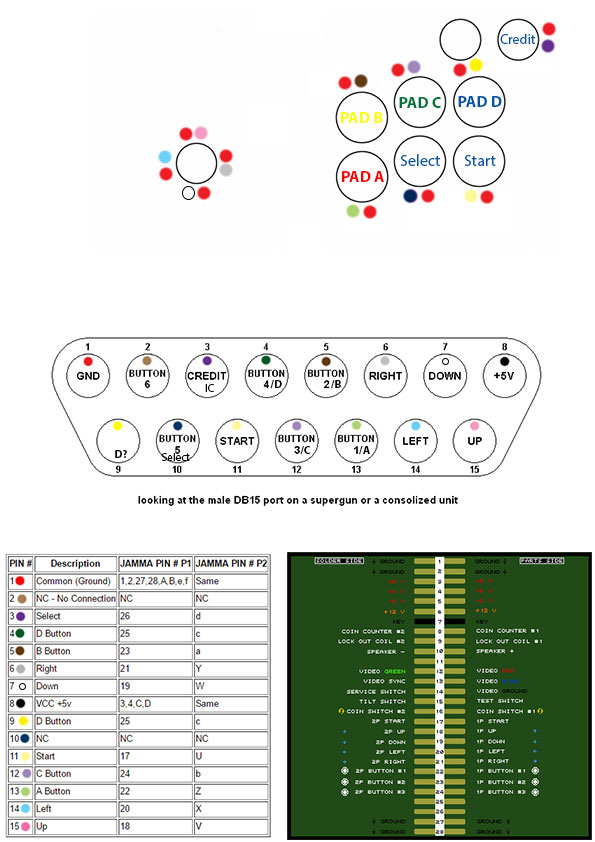

SNK NEO-MVH MV2F - De la sortie de carton à la consolisation Mvs_co10

Que peut-on, au maximum, mettre sur le stick comme boutons ?
A B C D Select Start (comme à l'origine AES), Credit 1 (MVS) ? J'ai cru voir que l'on pouvait rajouter des boutons pour Test, etc...
Mars
Mars
Nouvelle recrue
Nouvelle recrue

Système(s) : NEO-O J/NEO-MVH MV2F/Neo Geo X
Messages : 29
Date d'inscription : 31/07/2016
Age : 46
Localisation : Gentilly

Revenir en haut Aller en bas

SNK NEO-MVH MV2F - De la sortie de carton à la consolisation Empty Re: SNK NEO-MVH MV2F - De la sortie de carton à la consolisation

Message  poup Dim 14 Aoû 2016 - 14:23

Si ce n'est que pour du MVS alors oui 4 suffisent.
En boutons en plus des 4 tu as Coin/Start/select game si tu ne veux pas être en freeplay
Test tu peux y aller via les dipswitch si tu les laisses accessibles, c'est plus un bouton à mettre sur ton slot que sur une manette histoire de ne pas appuyer dessus dans le feu de l'action.
Il faut aussi un select si tu souhaite te mettre en mode AES via l'unibios, mais je ne connais pas bien son utilisation avec des slots multi.
poup
poup
1000 Mega Shock
1000 Mega Shock

Système(s) : AES, MVS et CDZ
Messages : 3150
Date d'inscription : 08/04/2015
Age : 46
Localisation : 37

Revenir en haut Aller en bas

SNK NEO-MVH MV2F - De la sortie de carton à la consolisation Empty Re: SNK NEO-MVH MV2F - De la sortie de carton à la consolisation

Message  Mars Dim 14 Aoû 2016 - 17:37

Merci pour ces précisions.

J'ai fini par sortir le fer à souder, pour le mod 5v et la réparation d'un Jack femelle qui ne tenait plus que sur une patte sur 3...

SNK NEO-MVH MV2F - De la sortie de carton à la consolisation Wp_20115

SNK NEO-MVH MV2F - De la sortie de carton à la consolisation Wp_20113

SNK NEO-MVH MV2F - De la sortie de carton à la consolisation Wp_20112

SNK NEO-MVH MV2F - De la sortie de carton à la consolisation Wp_20114
Mars
Mars
Nouvelle recrue
Nouvelle recrue

Système(s) : NEO-O J/NEO-MVH MV2F/Neo Geo X
Messages : 29
Date d'inscription : 31/07/2016
Age : 46
Localisation : Gentilly

Revenir en haut Aller en bas

SNK NEO-MVH MV2F - De la sortie de carton à la consolisation Empty Re: SNK NEO-MVH MV2F - De la sortie de carton à la consolisation

Message  nic034 Dim 14 Aoû 2016 - 19:29

Salut,

Le mod 5v n'est pas obligatoire car il est destructif pour l'ampli son 12v ce qui est dommage si tu souhaite utiliser le jamma.

Sur mon slot "Neotropolis" consolisé MV-1F, le mec à apporté le +5v 3A et la masse de l'alimentation secteur directement sur la patte + et - d'un condo proche du NEO-F0. Du coup, tu garde les 2 options : jamma et consolisation.

J'espère que j'arrive pas trop tard..
nic034
nic034
1000 Mega Shock
1000 Mega Shock

Messages : 2693
Date d'inscription : 03/01/2016
Age : 45
Localisation : Montpellier

Revenir en haut Aller en bas

SNK NEO-MVH MV2F - De la sortie de carton à la consolisation Empty Re: SNK NEO-MVH MV2F - De la sortie de carton à la consolisation

Message  Mars Lun 15 Aoû 2016 - 11:31

Le 7805 a été retiré proprement, rien de grave de ce côté là. Idem, le pont peut être coupé aussi.
Quand tu dis " destructif " en parlant de l'ampli audio 12v, tu veux dire que ça le grille et donc que c'est irréversible ?
Mars
Mars
Nouvelle recrue
Nouvelle recrue

Système(s) : NEO-O J/NEO-MVH MV2F/Neo Geo X
Messages : 29
Date d'inscription : 31/07/2016
Age : 46
Localisation : Gentilly

Revenir en haut Aller en bas

SNK NEO-MVH MV2F - De la sortie de carton à la consolisation Empty Re: SNK NEO-MVH MV2F - De la sortie de carton à la consolisation

Message  nic034 Lun 15 Aoû 2016 - 11:57

Salut,

De mémoire sur le MV2, tu n'es pas obligé de retirer de composant (car cela t'empêcherait d'utiliser la PCB sur une borne via le jamma, le son ne fonctionnerait plus), plusieurs techniques existes :

- technique 1 : tu alimente simplement avec du +5v 3A la partie jamma 5v en rajoutant en série un interrupteur sur le fil 5v et éventuellement par sécurité un fusible (jamais testé).

- technique 2 : en place sur mon MVS MV-1F : tu alimente le condensateur proche du NEO-F0 avec du 5v 3A, je sais pas si c'est identique sur une MV-2, il faudrait vérifier les tensions et l'ampérage en fonctionnement sur le condensateur.

- technique 3 : http://www.jamma-nation-x.com/jammax/tutorials.html, tu bridge des pins pour alimenter uniquement en +5v

Je te conseille aussi de ne pas prendre juste 3A mais plutôt légèrement plus (3,8a par exemple), car certains jeux sont plus gourmand que d'autres (metal slug X, 161in1 etc..) :
http://www.gotronic.fr/art-alimentation-mv524-8012.htm
5 V: 3,8 A


Bye
nic034
nic034
1000 Mega Shock
1000 Mega Shock

Messages : 2693
Date d'inscription : 03/01/2016
Age : 45
Localisation : Montpellier

Revenir en haut Aller en bas

SNK NEO-MVH MV2F - De la sortie de carton à la consolisation Empty Re: SNK NEO-MVH MV2F - De la sortie de carton à la consolisation

Message  Mars Lun 15 Aoû 2016 - 12:27

Ok merci.
Le composant étant déjà retiré, je vais continuer à suivre le tuto de jamma-nation.
Interrupteur et fusible sont prévus. Tout se fera avec le plus de soin possible pour un retour à l'origine le jour où j'aurais de la place d'arcadiser mon MVS consolisé Laughing
Mars
Mars
Nouvelle recrue
Nouvelle recrue

Système(s) : NEO-O J/NEO-MVH MV2F/Neo Geo X
Messages : 29
Date d'inscription : 31/07/2016
Age : 46
Localisation : Gentilly

Revenir en haut Aller en bas

SNK NEO-MVH MV2F - De la sortie de carton à la consolisation Empty Re: SNK NEO-MVH MV2F - De la sortie de carton à la consolisation

Message  Mars Jeu 12 Jan 2017 - 15:06

Projet mis en pause depuis l'arrivée du petit (4 mois), il m'est difficile de faire du bruit à la maison.
Et un bonheur n'arrivant jamais seul, une petite AES a fait son arrivée dans la famille aussi cheers
Mars
Mars
Nouvelle recrue
Nouvelle recrue

Système(s) : NEO-O J/NEO-MVH MV2F/Neo Geo X
Messages : 29
Date d'inscription : 31/07/2016
Age : 46
Localisation : Gentilly

Revenir en haut Aller en bas

SNK NEO-MVH MV2F - De la sortie de carton à la consolisation Empty Re: SNK NEO-MVH MV2F - De la sortie de carton à la consolisation

Message  neopolo Jeu 12 Jan 2017 - 15:41

felicitation.........pour les deux Smile
neopolo
neopolo
1000 Mega Shock
1000 Mega Shock

Système(s) : neogeo mvs / aes
Messages : 6924
Date d'inscription : 31/01/2015
Age : 47
Localisation : haute loire

Revenir en haut Aller en bas

SNK NEO-MVH MV2F - De la sortie de carton à la consolisation Empty Re: SNK NEO-MVH MV2F - De la sortie de carton à la consolisation

Message  pandoff Jeu 12 Jan 2017 - 22:52

Félicitations ! Smile
pandoff
pandoff
1000 Mega Shock
1000 Mega Shock

Messages : 1815
Date d'inscription : 16/06/2012

Revenir en haut Aller en bas
