Probleme Neo Geo AES Unibios 3.1

Message  Zekka le Ven 6 Nov 2015 - 13:54

Bonjour,
J'ai un problème avec mon AES. Quand je lance un jeu (j'ai essayé avec plusieurs jeux). Un message d'erreur apparaît avec des adresses invalides. et parfois la console reset toute seule.
Y a t-il un rapport avec l'unibios ou cela concerne t-il le hardware ? Désolé mais je n'y connais rien en éléctronique ! scratch
avatar
Zekka
Adepte du stick
Adepte du stick

Système(s) : sfc, md jap, AES
Messages : 141
Date d'inscription : 19/10/2015
Age : 37
Localisation : Versailles

Revenir en haut Aller en bas

Re: Probleme Neo Geo AES Unibios 3.1

Message  Zekka le Ven 6 Nov 2015 - 14:01

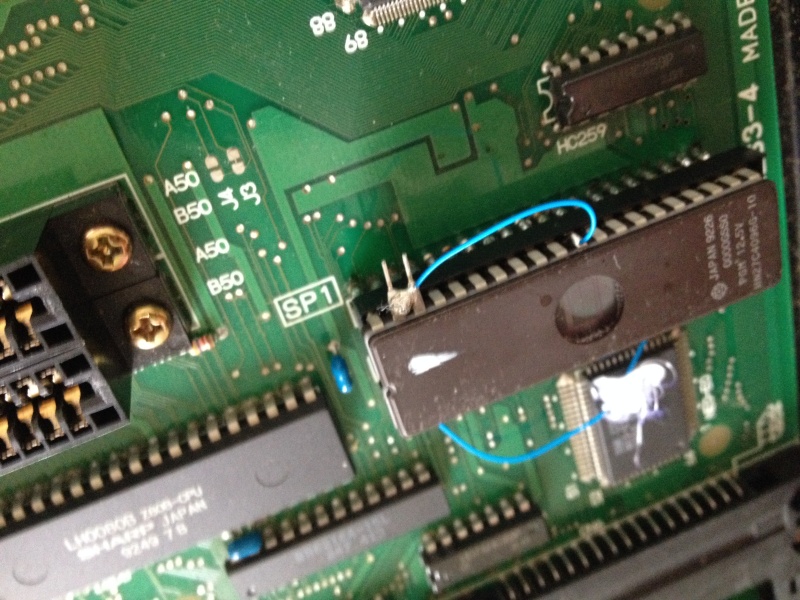

Je rajoute des photos de la carte mère si ça peut aider.







avatar
Zekka
Adepte du stick
Adepte du stick

Système(s) : sfc, md jap, AES
Messages : 141
Date d'inscription : 19/10/2015
Age : 37
Localisation : Versailles

Revenir en haut Aller en bas

Re: Probleme Neo Geo AES Unibios 3.1

Message  Kategohi le Ven 6 Nov 2015 - 14:50

oui il y a un rapport Cool met en un vrai,et en plus c'est un chien qui a monté ça,possible car si il y a pas le bios d'origine dessous ça correspond a rien tout ces fils.surement un problème de contacts.

c'est une aes 3.4 dans les 40000 ou 50000

sinon nettoyage complet console avec alcool a vitres.

je vois pas trop ce borsel sur tes photos------------------------->tu as les 2 bios ou un support?


Dernière édition par Kategohi le Ven 6 Nov 2015 - 14:57, édité 1 fois
avatar
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 4475
Date d'inscription : 13/08/2013
Age : 39
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Re: Probleme Neo Geo AES Unibios 3.1

Message  Zekka le Ven 6 Nov 2015 - 14:57

Kategohi a écrit:oui il y a un rapport Cool met en un vrai.

c'est une aes 3.4 dans les 40000 ou 50000

sinon nettoyage complet console avec alcool a vitres.

je vois pas trop ce borsel sur tes photos------------------------->tu as les 2 bios ou un support?

C'est le bios d'origine avec l'unibios par dessus.
avatar
Zekka
Adepte du stick
Adepte du stick

Système(s) : sfc, md jap, AES
Messages : 141
Date d'inscription : 19/10/2015
Age : 37
Localisation : Versailles

Revenir en haut Aller en bas

Re: Probleme Neo Geo AES Unibios 3.1

Message  Kategohi le Ven 6 Nov 2015 - 14:59

risque de conflit,donc premièrement --------------->nettoyage du port cartouche.
si ça fait pareil c'est déssoudage de la puce bios pour retrouver les paramètres usine.

après je pense que ce sera bon (a voir lol) Razz


j'éspère qu'ils n'ont pas toucher aux contacts du bios origine au niveau de la carte imprimé.si après déssoudage du bios ça fonctionne et bien tu pourra le virer et mettre un support a la place et prendre un bios un peu plus officiel(après avoir éssayer le tiens bien sur)

ces problemes là je les avais avec des slots mvs avec unibios 3.0,dès que je suis passer au 3.2 plus de soucis,enfin c'était la 161 in 1 aussi qui merdée.



voilà mon idée Cool
avatar
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 4475
Date d'inscription : 13/08/2013
Age : 39
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Re: Probleme Neo Geo AES Unibios 3.1

Message  Zekka le Ven 6 Nov 2015 - 15:15

Merci pour ta réponse ! J'ai plus qu'à aller acheter un fer à souder. Neutral Après nettoyage du port cartouche, ça mettait plus de temps à avoir une erreur par contre.
avatar
Zekka
Adepte du stick
Adepte du stick

Système(s) : sfc, md jap, AES
Messages : 141
Date d'inscription : 19/10/2015
Age : 37
Localisation : Versailles

Revenir en haut Aller en bas

Re: Probleme Neo Geo AES Unibios 3.1

Message  Kategohi le Ven 6 Nov 2015 - 15:26

essaye de le refaire quand même le nettoyage une deuxième fois au cas ou,et--------------->vire le bios avec une tresse a déssouder et reteste il y a de forte chance que ce soit un conflit de cette puce.(puce programmée ça se trouve sa vitesse n'est pas bonne ou eeprom pas compatible a 100%).

les address error je commence a connaitre
avatar
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 4475
Date d'inscription : 13/08/2013
Age : 39
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Re: Probleme Neo Geo AES Unibios 3.1

Message  Skate le Sam 5 Déc 2015 - 10:27

Yosh!

Je profite de ce topic pour exposer un problème similaire avec l'une de mes Neo Geo. C'est une console européenne, serial 047662 que j'ai achetée déjà moddée avec l'unibios (en version 2.3 par contre), un mod vidéo pour que ça passe mieux sur les écrans plat et la LED sur l'interrupteur. Bref le genre de mod proposé par Otaku Store.

Quand je l'ai achetée, elle avait un peu de mal à lancer les jeux, genre ça partait au deuxième ou troisième essai. Je ne me suis pas inquiété. Puis ensuite, j'ai eu, de temps en temps, quelques reboots spontanés et intempestifs durant mes parties et des messages d'erreur in game comme ceux présentés par Zekka en début de topic.

Puis ces dernières semaines, elle avait de gros problèmes pour lancer les jeux. Il fallait vraiment batailler pour les lancer (au moins une dizaine d'essais à jongler entre le bouton reset et éteindre/allumer la console), avec souvent des écrans comme ceux ci au démarrage :





Et hier, elle n'a plus voulu me lancer de jeux (j'en ai testé 2-3, même résultat). J'avais des écrans comme ci dessus, ou bien celui ci :



J'ai démonté la coque et fait quelques photos de la PCBs . Je suis totalement néophyte dans ce domaine, mon plus grands exploit en terme de mod se limitant au switch d'une Megadrive 1. Pour autant, je n'ai rien vu qui ne me choque outre mesure. Tout au plus quelques "taches" sur le verso de la PCBs que je détaille dans les photos ci dessous.
La bête donc :

Le recto de la PCBs :



















Le verso de la PCB maintenant :















Les "taches" en question :





Merci par avance pour votre aide Smile
avatar
Skate
1000 Mega Shock
1000 Mega Shock

Système(s) : ... tous
Messages : 1127
Date d'inscription : 07/10/2014
Age : 27
Localisation : devant un écran.

Revenir en haut Aller en bas

Re: Probleme Neo Geo AES Unibios 3.1

Message  Kategohi le Sam 5 Déc 2015 - 10:46

déjà nettoyage port cartouche car tu dit qu'il faut remettre la cartouche plusieurs fois,après on verra.
il faut pas croire qu'il y a  que des problèmes technique avec la console neo geo.



les erreurs in game c'est qu'il y a des pines qui font pas contact et ça frezze c'est tout.rien a voir avec le même écran et les cartouches in 1 sur les slots qui ne sont pas compatible avec certaine révision de bios.

en gros si ça frezze sur un slot (puce 3.0) et une catouche pirate 161 in 1 passer au bios 3.2 et plus de frezze.
avatar
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 4475
Date d'inscription : 13/08/2013
Age : 39
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Re: Probleme Neo Geo AES Unibios 3.1

Message  Skate le Sam 5 Déc 2015 - 10:53

Quelle méthode employer du coup pour nettoyer le port cartouche (j'ai pas envie de faire de bêtise) ?
avatar
Skate
1000 Mega Shock
1000 Mega Shock

Système(s) : ... tous
Messages : 1127
Date d'inscription : 07/10/2014
Age : 27
Localisation : devant un écran.

Revenir en haut Aller en bas

Re: Probleme Neo Geo AES Unibios 3.1

Message  Kategohi le Sam 5 Déc 2015 - 11:00

la méthode de spike ou sinon.

tu démontes ta machine,prends un carton de produit alimentaire tu plis un sopalin recto verso ou un morceau de linge pas trop épais (1mm)et alcool de nettoyage a vitre.(faire les contacts cartouches aussi)

je pense qu'elle a rien ta machine et en plus quand tu met une cartouche elle doit rentrer d'un coup sans forcer de rien du tout.



Dernière édition par Kategohi le Sam 5 Déc 2015 - 11:08, édité 2 fois
avatar
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 4475
Date d'inscription : 13/08/2013
Age : 39
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Re: Probleme Neo Geo AES Unibios 3.1

Message  Skate le Sam 5 Déc 2015 - 11:05

Kategohi a écrit:la méthode de spike ou sinon.

tu démontes ta machine,prends un carton de produit alimentaire tu plis un sopalin recto verso ou un morceau de linge pas trop épais (1mm)et alcool de nettoyage a vitre.(faire les contacts cartouches aussi)

je pense qu'elle a rien ta machine et en plus quand tu met une cartouche elle doit rentrer d'un coup sans forcer de rien du tout.

non pour les cartouches j'ai aucune difficulté pour les mettre, effectivement Smile

Je pense pas avoir d'alcool pour les vitres. De l'alcool à 70° genre qu'on utilise pour désinfecter, ça marche aussi?
avatar
Skate
1000 Mega Shock
1000 Mega Shock

Système(s) : ... tous
Messages : 1127
Date d'inscription : 07/10/2014
Age : 27
Localisation : devant un écran.

Revenir en haut Aller en bas

Re: Probleme Neo Geo AES Unibios 3.1

Message  Kategohi le Sam 5 Déc 2015 - 11:07

par contre je ne sais pas comment ton support bios est soudé comme ça dessous mais repasse un coup de fer.



pour l'alcool oui ça marche
pour les cartouches quand tu les mets elles doivent descendre d'un coup aucune résistance si c'est nettoyer.
avatar
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 4475
Date d'inscription : 13/08/2013
Age : 39
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Re: Probleme Neo Geo AES Unibios 3.1

Message  Skate le Sam 5 Déc 2015 - 11:11

Kategohi a écrit:par contre je ne sais pas comment ton support bios est soudé comme ça dessous mais repasse un coup de fer.



pour l'alcool oui ça marche
pour les cartouches quand tu les mets elles doivent descendre d'un coup aucune résistance si c'est nettoyer.

Elle ne résiste pas du tout quand je les mets. Ca me fait le même "clac" quand je les enclenche, comme sur mon autre Neo qui se lance impec'.

Je vais voir pour les soudures dont tu parles, ce d'autant que, par mégarde, j'ai un peu appuyé sur l'unibios en attrapant la PCBs et ça a un peu bougé.
avatar
Skate
1000 Mega Shock
1000 Mega Shock

Système(s) : ... tous
Messages : 1127
Date d'inscription : 07/10/2014
Age : 27
Localisation : devant un écran.

Revenir en haut Aller en bas

Re: Probleme Neo Geo AES Unibios 3.1

Message  Kategohi le Sam 5 Déc 2015 - 11:15

ok donc nettoyer cartouche console et resouder le support tulipe (je sais bien que c'est des rivets qui sont recto verso mais dès fois ça peut être la panne.

1---------->voir ça déjà.
avatar
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 4475
Date d'inscription : 13/08/2013
Age : 39
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Re: Probleme Neo Geo AES Unibios 3.1

Message  Skate le Sam 5 Déc 2015 - 11:16

Kategohi a écrit:ok donc nettoyer cartouche console et resouder le support tulipe (je sais bien que c'est des rivets qui sont recto verso mais dès fois ça peut être la panne.

1---------->voir ça déjà.

Ok ça marche Smile

pour info, voici l'état des soudures sous le support de l'unibios :



Il y a des précautions particulières pour ces soudures? Désolé d'être aussi précautionneux, mais pas envie de faire de bêtises ^^' .
avatar
Skate
1000 Mega Shock
1000 Mega Shock

Système(s) : ... tous
Messages : 1127
Date d'inscription : 07/10/2014
Age : 27
Localisation : devant un écran.

Revenir en haut Aller en bas

Re: Probleme Neo Geo AES Unibios 3.1

Message  Kategohi le Sam 5 Déc 2015 - 11:25

non,vérifier si les pistes ne sont pas coupées. vu la photo c'est pas si mal fait que ça.sinon repasse le fer chaud pour égaliser les soudures.
avatar
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 4475
Date d'inscription : 13/08/2013
Age : 39
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Re: Probleme Neo Geo AES Unibios 3.1

Message  Skate le Sam 5 Déc 2015 - 11:33

Kategohi a écrit:non,vérifier si les pistes ne sont pas coupées. vu la photo c'est pas si mal fait que ça.sinon repasse le fer chaud  pour égaliser les soudures.

Ok, donc pas (trop) besoin de rajouter d'étain Smile .

Super, merci pour les conseils ^^ !
avatar
Skate
1000 Mega Shock
1000 Mega Shock

Système(s) : ... tous
Messages : 1127
Date d'inscription : 07/10/2014
Age : 27
Localisation : devant un écran.

Revenir en haut Aller en bas

Re: Probleme Neo Geo AES Unibios 3.1

Message  Ryo Sakazaki le Sam 5 Déc 2015 - 13:10

Skate a écrit:
Kategohi a écrit:non,vérifier si les pistes ne sont pas coupées. vu la photo c'est pas si mal fait que ça.sinon repasse le fer chaud  pour égaliser les soudures.

Ok, donc pas (trop) besoin de rajouter d'étain Smile .

Super, merci pour les conseils ^^ !

En chauffant les soudures elles vont effectivement s'égaliser, au pire tu peux en rajouter légerement.

_________________

_________________


Administrateur sur Neo-Geo System

Je réalise des converts AES/MVS, programmation d'eproms, bios, etc...
avatar
Ryo Sakazaki
Admin

Système(s) : AES Jap, MVS MV-2F
Messages : 12021
Date d'inscription : 15/10/2011
Age : 42
Localisation : Dept 91

Revenir en haut Aller en bas

Re: Probleme Neo Geo AES Unibios 3.1

Message  Skate le Sam 5 Déc 2015 - 18:12

Yosh!

Bon, j'ai rechauffer un peu les soudures au niveau du support de l'unibios et bien nettoyé le port cartouche mais ça ne donne rien de mieux...
avatar
Skate
1000 Mega Shock
1000 Mega Shock

Système(s) : ... tous
Messages : 1127
Date d'inscription : 07/10/2014
Age : 27
Localisation : devant un écran.

Revenir en haut Aller en bas

Re: Probleme Neo Geo AES Unibios 3.1

Message  Kategohi le Sam 5 Déc 2015 - 21:27

Ok donc ça donne rien de mieux.

Essaye avec plusieurs cartouches,enfonce les a fond ou essaye de les enfoncer qu'a moitié.

mais pour précision tu as des fois le jeu qui démarre ou pas?
Si il démarre fait une photo pour voir si il n'y a pas de.soucis au niveau graph.

Après il faut se munir d'une loupe et inspecter la pcb coté soudures

Mais avant tous ça quelle couleur se met a l'écran
quand tu mets la machine sur on sans cartouche?
avatar
Kategohi
1000 Mega Shock
1000 Mega Shock

Système(s) : neo geo aes us/neo mv1-fs/mv2f
Messages : 4475
Date d'inscription : 13/08/2013
Age : 39
Localisation : sainte-florine 43

Revenir en haut Aller en bas

Re: Probleme Neo Geo AES Unibios 3.1

Message  SHIN NIHON KIKAKU 1973 le Sam 5 Déc 2015 - 21:41

regarde c ' est soudures elle ma l 'air mal faite , il doit pas faire contact ( refait les soudures)

avatar
SHIN NIHON KIKAKU 1973
1000 Mega Shock
1000 Mega Shock

Système(s) : neogeo aes , sega saturn , dre
Messages : 4916
Date d'inscription : 09/10/2015
Localisation : ici et ailleurs

Revenir en haut Aller en bas

Re: Probleme Neo Geo AES Unibios 3.1

Message  Ryo Sakazaki le Sam 5 Déc 2015 - 22:48

C'est ton alim d'origine ou pas sur ta console ?

Et as tu enlever et remis ton unibios ?

_________________

_________________


Administrateur sur Neo-Geo System

Je réalise des converts AES/MVS, programmation d'eproms, bios, etc...
avatar
Ryo Sakazaki
Admin

Système(s) : AES Jap, MVS MV-2F
Messages : 12021
Date d'inscription : 15/10/2011
Age : 42
Localisation : Dept 91

Revenir en haut Aller en bas

Re: Probleme Neo Geo AES Unibios 3.1

Message  Skate le Dim 6 Déc 2015 - 0:39

Yosh!

Alors, depuis, j'ai repris encore un peu les soudures en appuyant bien sur le support tulipe pour qu'il ne bouge plus car il n'était pas bien fixé. Du coup maintenant il ne bouge plus. Et... Ben ça remarche maintenant Very Happy !

@Ryo : J'ai essayé au début de tirer délicatement sur l'unibios du port tulippe, mais c'est le support qui venait et pas l'unibios du coup je n'ai pas insisté ni réessayé depuis, surtout maintenant que ça remarche ^^' .

En tout cas merci à tous pour vos conseils Smile
avatar
Skate
1000 Mega Shock
1000 Mega Shock

Système(s) : ... tous
Messages : 1127
Date d'inscription : 07/10/2014
Age : 27
Localisation : devant un écran.

Revenir en haut Aller en bas

Re: Probleme Neo Geo AES Unibios 3.1

Message  Ryo Sakazaki le Dim 6 Déc 2015 - 0:48

Content pour toi. Wink

_________________

_________________


Administrateur sur Neo-Geo System

Je réalise des converts AES/MVS, programmation d'eproms, bios, etc...
avatar
Ryo Sakazaki
Admin

Système(s) : AES Jap, MVS MV-2F
Messages : 12021
Date d'inscription : 15/10/2011
Age : 42
Localisation : Dept 91

Revenir en haut Aller en bas

Re: Probleme Neo Geo AES Unibios 3.1

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
